Параметры сварки для MMF Плохо варит многомод 50/125 ОМ3

Добрый день!



Возникла необходимость сварить многомодовый кабель 50/125 ОМ3

Аппарат: CORINGER AFS-48



В автоматическом режиме для многомода при сварке кабель-кабель все в порядке.

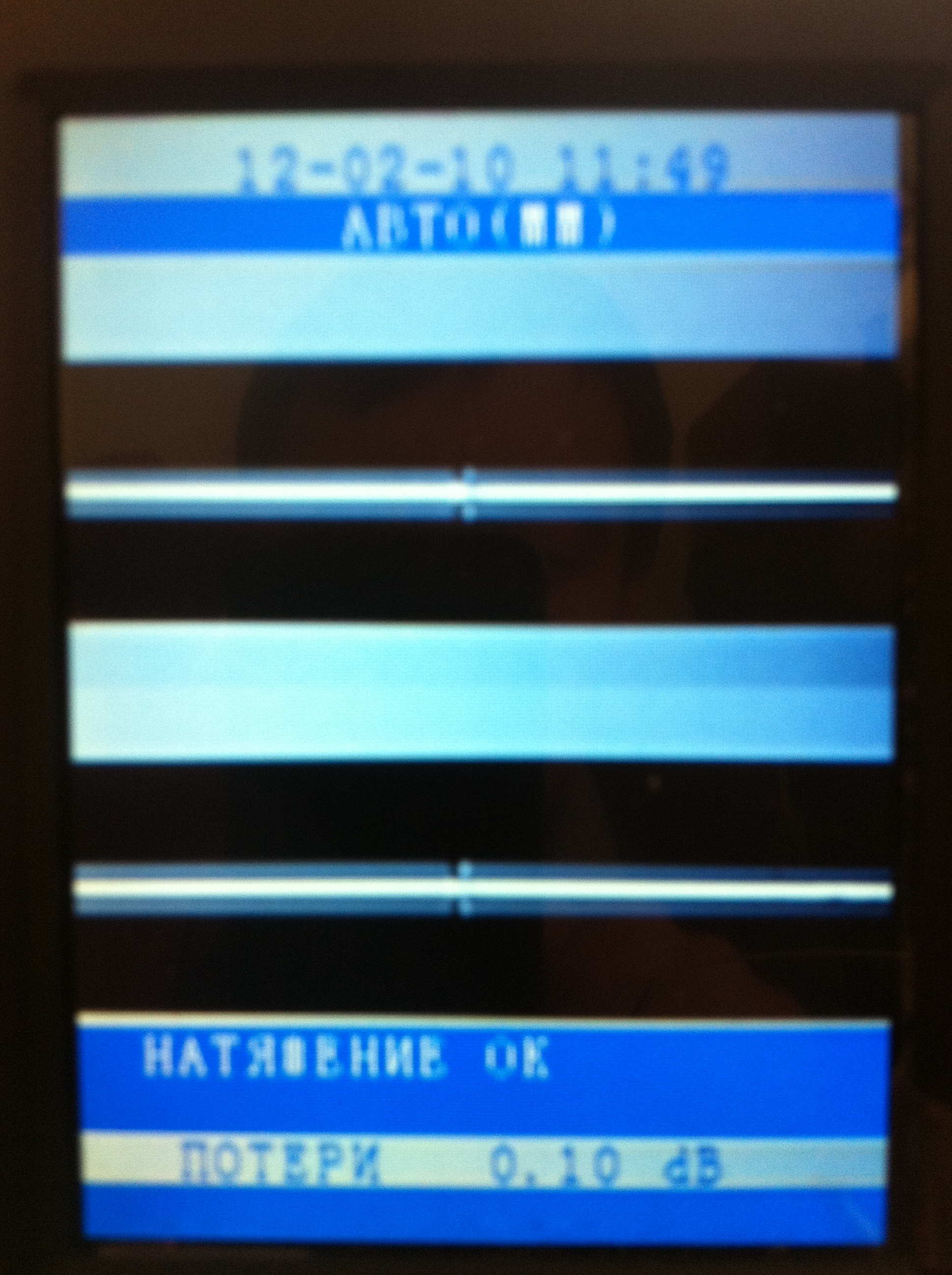

При попытке сварить кабель-пигтейл или пигтейл-пигтейл получаем вот такую картинку.



Почитали, послушали совета увеличить скорость сведения волокон: увеличили со стандартных 8мс до 16мс. В результате пигтейл-пигтейл начало почти красиво варить. А вот кабель-пигтейл картина не поменялась.



Наши текущие параметры:

НАЧ. ТОК СВАРКИ (0,1mA) - 40

НАЧ. ВРЕМЯ СВАРКИ (10mS) - 30

ТОК СВАРКИ (0,1mA) - 60

ВРЕМЯ СВАРКИ (0,1S) - 20

СКОРОСТЬ СВЕДЕНИЯ (1mS) - 16 (по умолчанию 8)

ВПЕРЕД (nM) - 10



Прошу поделится опытом.

post-89028-018560700 1328870851_thumb.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А пигтейлы точно MM на 50?



100%. Причем перепробовали от трех разных производителей.



Суть вопроса сводится к тому, чтобы тот кто успешно варил такой кабель посмотрел у себя на сварочнике параметры в стандартной сварочной программе (типа на Фуджикуре).

Ну, или может кто подскажет какую-нибуть доку почитать по теории сварки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А вчём смущает сварка на пигтейлах то? затуханием и швом на сварочнике? или не проходит (большое затухание на конекторе?)сигнал.

Кстате интересно как на рефлектометре это видно.

Попробую завтра посмотреть на t-39 параметры,но врядли это поможет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А вчём смущает сварка на пигтейлах то? затуханием и швом на сварочнике? или не проходит (большое затухание на конекторе?)сигнал.

Кстате интересно как на рефлектометре это видно.

Попробую завтра посмотреть на t-39 параметры,но врядли это поможет.



Буду признателен.

Завтра тоже рефом посмотрю.



P.S. Может кто еще не поленится, в сварочник заглянет в параметры? :)

Изменено пользователем netcase

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Расстояние 100-200м такие видимые швы не принципиальны, затухание 0,1- норма.

В инструкциях на фуджикуру такая сварка и видимый шов не является браком.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Время дуги [04.50] сек

Вр.пред.нагр.[0.15] сек

Промежуток дуги или Зазор [10.00]мкм

Наложен. [25.00]мкм

Мощ.дуги[как отрегулируешь устанавливается с помощью теста дуги]

Вр.Работы[00.00] сек.

Натяж.волокно[00.00]мкм

ЮСТИРОВКА[ДИАМЕТР]

определение типа волокна [ВКЛ]-можно выключить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
