nanostation m2, 500 метров, >50Mb/s

Добрый день



Есть два Nanostation M2, пролет между ними около 500 метров (по гугл картам).

ACK/Distance: показывает 36 / 0,8 миль (1,4 км)



1) почему он показывает расстояние больше чем есть?

2) Хотелось бы получить канал 50 мегабит туда и 50 мегабит сюда с максимальной возможностью надежностью.

я прикрепил скриншоты настроек, можете ли посмотреть их корректность?

3) какие пороговые значения силы сигнала при которых он отвалится?



Спасибо

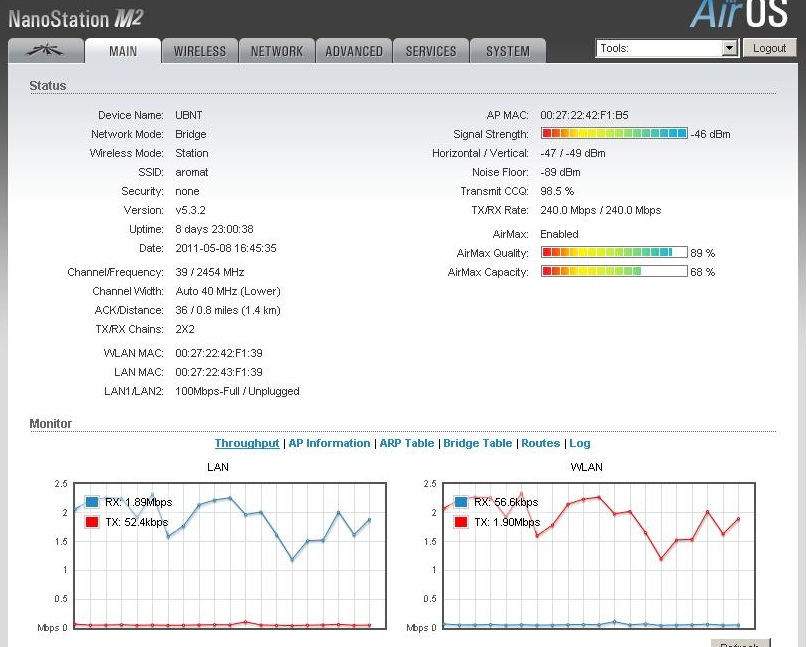

post-65556-031566300 1327927813_thumb.jpg

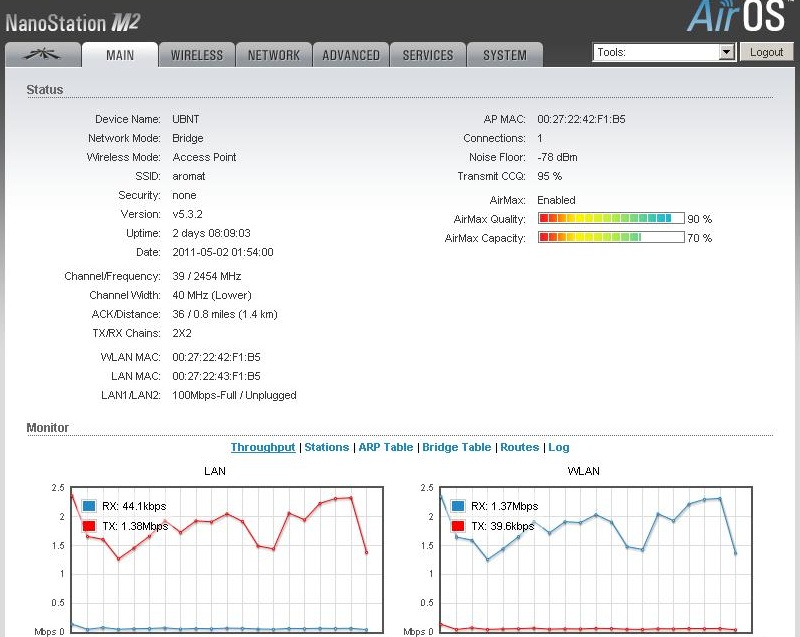

post-65556-029621300 1327927821_thumb.jpg

Share this post


Link to post
Share on other sites

Ширина канала 20 мгц (+к надежности), мощность понижать, чтобы на входе было порядка -60.

Если точка-точка, то включить No ACK Mode for PtP на первой закладке.

на advanced

Aggregation поставить 32/5000.

Edited by fhntv_smart

Share this post


Link to post
Share on other sites

Ширина канала 20 мгц (+к надежности), мощность понижать, чтобы на входе было порядка -60.

Если точка-точка, то включить No ACK Mode for PtP на первой закладке.

на advanced

Aggregation поставить 32/5000.



1. 20 согласен, но на таком расстоянии если грамотно занизить мощность можно и 40 оставить.

2. No ACK включать нужно только на расстоянии больше 17 км!!!! Да и там толку от него никакого.

3. Агрегацию тоже трогать не нужно на таком расстоянии.

4. У вас помеха на точке с которой скриншот №2! Просканируйте эфир встроенным спектроанализатором.

Share this post


Link to post
Share on other sites

спасибо за ответы.

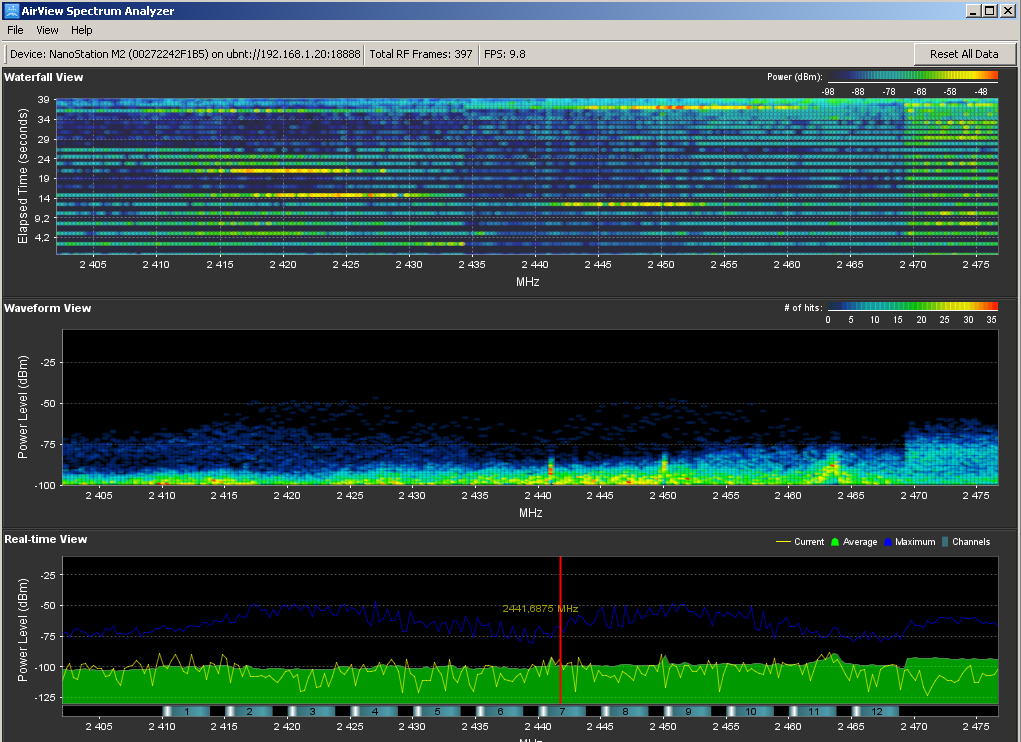

сейчас сделал анализ спектра, получил картинку.

что по ней можно сказать?

post-65556-039780400 1327988573_thumb.png

Share this post


Link to post
Share on other sites

При таком эфире действительно нужно использовать 20 мгц канал + уходите на нижние каналы или нестандартные. Добивайтесь значения Noise Floor во второй точке, меньше -80. В идеале -85 и меньше.



Какие у вас значения мощности передачи установлены?

Edited by Pritorius

Share this post


Link to post
Share on other sites

При таком эфире действительно нужно использовать 20 мгц канал + уходите на нижние каналы или нестандартные. Добивайтесь значения Noise Floor во второй точке, меньше -80. В идеале -85 и меньше.

сейчас это значение -89dBm, -90dBm



Какие у вас значения мощности передачи установлены?

Output power: 28dBm

Max TX Rate, Mbps: MCS 15 - 300

Share this post


Link to post
Share on other sites

При таком эфире действительно нужно использовать 20 мгц канал + уходите на нижние каналы или нестандартные. Добивайтесь значения Noise Floor во второй точке, меньше -80. В идеале -85 и меньше.

сейчас это значение -89dBm, -90dBm



Какие у вас значения мощности передачи установлены?

Output power: 28dBm

Max TX Rate, Mbps: MCS 15 - 300



С такой мощностью работать вредно, нужно установить 18дбм на базе и на клиентах, если после изменения уровни сигналов у клиентов упадут - им следует заменить устройства/антенны на более узконаправленные.

Share this post


Link to post
Share on other sites

500m и 28dbm -- круто !



ЭТо не круто это ***ЕЦ! Уменьшайте до 20 dbm.

Share this post


Link to post
Share on other sites

Выставил ширину канала 20 MHz. Может потавить еще уже?

Выставил на обоих точках Output power: 18 dBm



вот что получилось,

общая скорость 75 мегабит (встроенным тестом скорости)

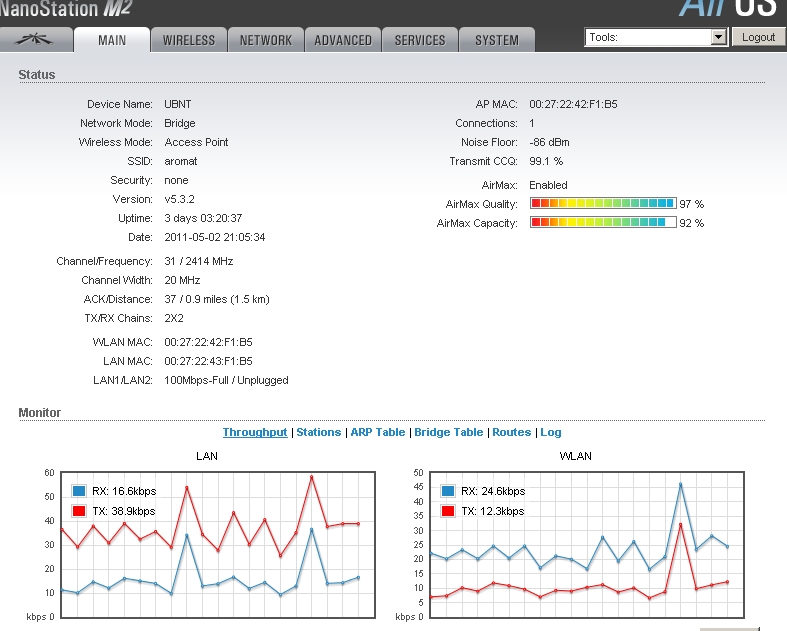

post-65556-029774200 1327996777_thumb.png

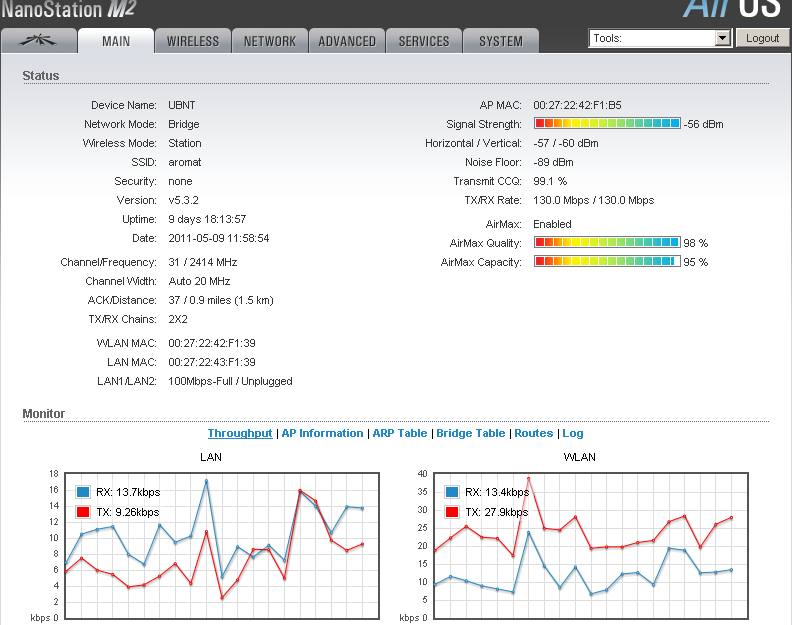

post-65556-036265500 1327996786_thumb.png

Share this post


Link to post
Share on other sites

Уже уже не надо. Вот видите как хорошо стало, когда настроили правильно оборудование=)

Share this post


Link to post
Share on other sites

он по разному показывает

сейчас

RX 26,43 Mbps

TX 19,15 Mbps

Total 45,58 Mbps



раньше и до 130 суммарно иногда доходило

в принципе нам хватает скорости 70-100 суммарно

но она просто гуляет очень



аирмакс квалити упало до 85%

и тоже гуляет



и еще вопрос - есть ли способ регулярно автоматизированно мониторить результаты инструмента "speed test" - есть ли готовые скрипты, либо OID по SNMP? Задача построить график изменения скорости на данном линке.

Edited by ponemetski

Share this post


Link to post
Share on other sites

Встроенный тест скорости врет безбожно.

Чтобы оценить реально, копируйте файлы в несколько потоков.

Аирмакс либо выключить, либо включить "No ACK Mode for PtP".

Уменьшайте мощность пока скорость Rx/TX не начнут прыгать, а потом чуть-чуть повысьте.

Share this post


Link to post
Share on other sites

включаю "No ACK Mode for PtP" качество и capacity падают, capacity до 30%

выключаю AirMax - Noise Floor увеличивается становится -80дбм на базовой станции -90дбм на второй точке

Share this post


Link to post
Share on other sites

Уменьшайте мощность пока скорость Rx/TX не начнут прыгать, а потом чуть-чуть повысьте.

Вы имеете в виду TX/RX Rate? Оно постоянно прыгает

Share this post


Link to post
Share on other sites

Попробуйте перейти на друой канал (2485) или выбрать режим Complicity Test и уйти в 2405 -- Вам соседи мешают.

Share this post


Link to post
Share on other sites

Попробуйте перейти на друой канал (2485) или выбрать режим Complicity Test и уйти в 2405 -- Вам соседи мешают.

как это сделать?

у меня стоит Country code: USA и в поле Frequency нет значений 2485 и 2405, и у нескольких других стран от 2414 до 2474

Share this post


Link to post
Share on other sites

включаю "No ACK Mode for PtP" качество и capacity падают, capacity до 30%

выключаю AirMax - Noise Floor увеличивается становится -80дбм на базовой станции -90дбм на второй точке

А реальная скорость?

Noise Floor -80дбм это ужасно. Что-то совсем рядом сильно мешает. Нужно уходить по частоте... или станцию повесить за угол/внутри комнаты.

-90 плохвато...

-95 норма.

Share this post


Link to post
Share on other sites
как это сделать?

у меня стоит Country code: USA и в поле Frequency нет значений 2485 и 2405, и у нескольких других стран от 2414 до 2474

Выберите страну "Complicity Test".

Share this post


Link to post
Share on other sites

включаю "No ACK Mode for PtP" качество и capacity падают, capacity до 30%

выключаю AirMax - Noise Floor увеличивается становится -80дбм на базовой станции -90дбм на второй точке

А реальная скорость?

Noise Floor -80дбм это ужасно. Что-то совсем рядом сильно мешает. Нужно уходить по частоте... или станцию повесить за угол/внутри комнаты.

-90 плохвато...

-95 норма.

Нормально, тем более сигналами ТС. -95 дбм шумов в 2.4 сейчас можно встретить наверно только на Луне или северном полюсе.

Share this post


Link to post
Share on other sites

Вот, сходу три станции, -97, -98, -99.

Лениво скрины делать, поверьте на слово...



Может это особенность работы юбнт... но если у них уровень шума выше чем -90, работать будет плоховато.



И, есть подозрение что местами попадаются бракованные станции.

У меня есть некоторые станции в частном секторе, которые показывают шум -95, есть некоторые -86, на расстоянии 300 метров друг от друга.

Видимых причин так работать у них нет...

Share this post


Link to post
Share on other sites

И, есть подозрение что местами попадаются бракованные станции.

У меня есть некоторые станции в частном секторе, которые показывают шум -95, есть некоторые -86, на расстоянии 300 метров друг от друга.

Видимых причин так работать у них нет...



Не пробовали менять такие станции у клиентов? Сталкивался с таким, замена на новую ничего не изменяла, а вот перенос устройства в другое место у клиента - сразу решало все проблемы.
