Калькуляторы
Для использования в частном секторе

21 members have voted

  1. 1. какой конструктив кабеля больше интересует ?

    • UT-08 + G.652D
      2
    • UT-08 + трос(проволка) + G.652D
      3
    • UT-08 + трос(проволка) + волокна в гидрофобе G.652D
      6
    • UT-08) + G.657a
      1
    • UT-08 + трос(проволка) + G.657a
      2
    • UT-08 + трос(проволка) + волокна в гидрофобе G.657a
      7


кабель SNR-UT-08-0x (для частного сектора) использование на улице


1. Оболочка (полиэтилен)

2. Стальная проволока

3. Оптические волокна



Назначение



Распределительный кабель «последней мили», для применения в сетях FTTH. Предназначен для прокладки внутри зданий, в стояках, чердаках, подвалах, трубопроводах, в коробах и по плинтусам, в офисах и квартирах. Удобен при разделке и монтаже.



Конструкция:



Кабель содержит одно, два или четыре оптических волокна, соответствующих рекомендации G.652D (стандартное одномодовое волокно с подавленным «водяным пиком»). Наружная оболочка изготовлена из не распространяющего горение безгалогенного низкодымного материала - LSZH (Low Smoke Zero Halogen). Устойчивость к продольным натяжениям кабелю придают два силовых элемента из стальных проволок.

Технические параметры:



Тип кабеля (количество волокон) SNR-UT-08-XX (1/2/4)

Тип волокна (согласно ITU-T) G.652D

Материал силовых элементов стальная проволока

Диаметр силовых элементов, мм 0.4

Материал оболочки кабеля LSZH

Размеры кабеля: толщинаx высота, мм * 2,0 х 3,1

Масса кабеля, кг/км 10,9 (1 волокно); 11,0 (2 волокна); 11,2 (4 волокна)

Мин. радиус изгиба, мм 120

Макс. нагрузка при растяжении, Н 100

Макс. нагрузка при сжатии, Н/100 мм 1000

Допустимая температура эксплуатации -40°C - 60°C





Зажим SNR-TCS-FTTH предназначен для подвеса плоских кабелей высотой 6мм и шириной до 11мм со стальными, из сплава алюминия, полимера средней или высокой плотности несущими силовыми элементами на опорах (столбах) при длине пролетов линии до 50 м. Идеально подходит для анкерного крепления оптического FTTH кабеля SNR-UT-08.



Технические характеристики:



Максимальная длина пролета оптического кабеля (SNR-UT-08) - 50м

Материал: оцинкованная сталь

Прочность заделки не менее 200 Н

Масса 0.026кг







Подвес рекомендуется использовать для всех участков кабельной трассы или же при практически любых углах поворота трассы.

Размер кропуса с клином 16х16х65мм, длина петли (внутренний размер) 87мм. Является анаолгом зажима ODWAC Telenco.









собственно вопрос как он ведет себя в качестве последней мили при прокладке вне зданий, на улице под открытым небом (частный сектор) при подвесе на столбы (насосется влаги да и прочность смущает)

просто смущает его описание ,но радует демократичная цена

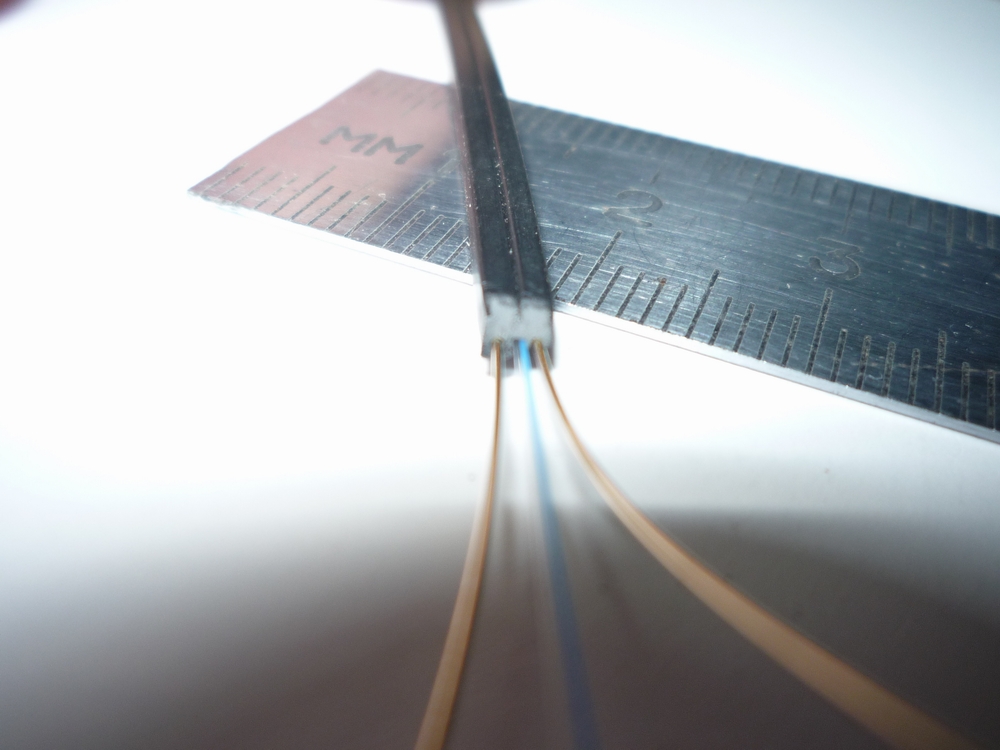

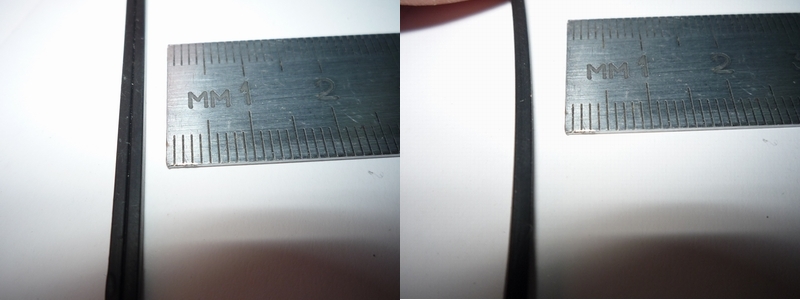

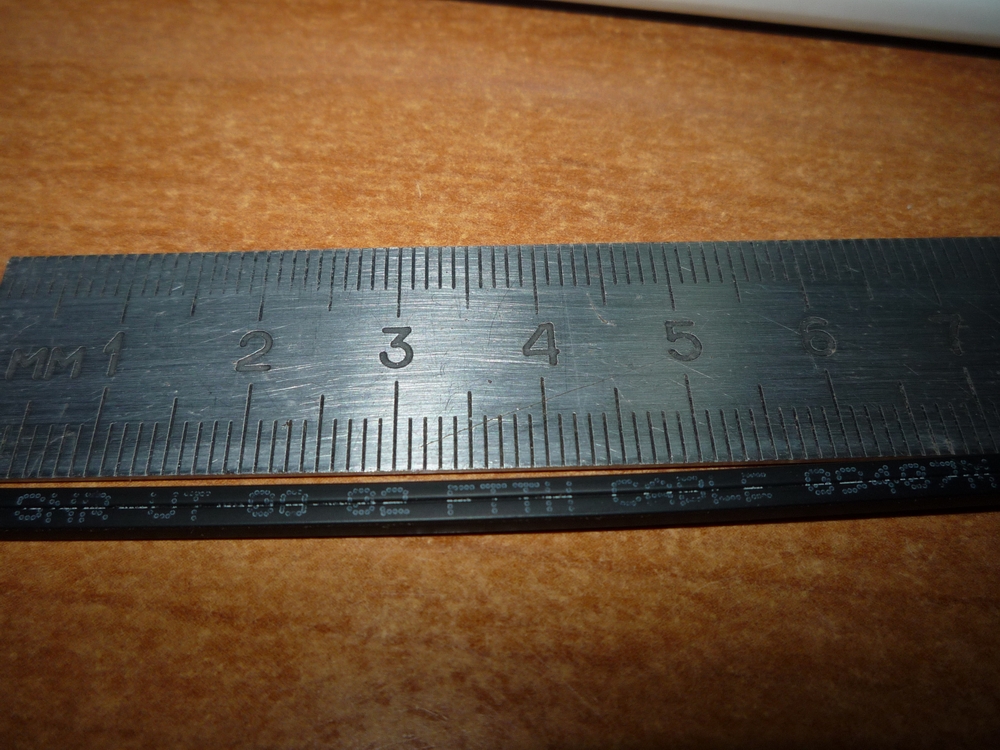

вот несколько фоток в живую....

....щупленькай какойта хотя про подвес написано до 50 метров учитывая что 100Н это около 10 кг(разрушаещее усилие?)






Edited by Vasmer

Share this post


Link to post
Share on other sites

Монтажники его рвут руками... Сейчас по фасаду прошли, посмотрим, что будет.

Share this post


Link to post
Share on other sites

слишком хлипкий кабель. его в кабельканалы то страшно... не говоря уже про подвесы. да и использование его не улице вообще под вопросом, ибо гидрофоба то нет, совсем.. а оптика воду как известно не любит. затягивался на наш узел както знакомый таким кабелем, 8 этажей в кабельной шахте просто сбросить вниз, привязали арматурину, скинули, порвался=)

Share this post


Link to post
Share on other sites

Ага давайте вспомним всем известную телефонную полевку, которая вроде бы тоже не очень прочная, однако висит годами по столбам по всей стране и ничего с ней не делаеться. Знакомый во всю этот кабель вешает в частном секторе по столбам ЗИМОЙ и полет нормальный. Местами этот кабель идя по столбам потом опускаться в кабельную канализацию ведущую в частный дом и все прекрасно работает. Как говориться кто то пишет посты на форуме, а кто-то уже во всю подклчюает абонентов.

Share this post


Link to post
Share on other sites

Не смог пройти мимо.



Как это руками рвут?



Руками можно и любой другой кабель перегнуть так что оптика внутри рассыпется. Попробуйте оптический патчкорд разрвать не наматывая на руку , просто прямым усилием. У вас не получится. А вот если накрутить на палец - порвется как бумажка. Так что считаю замечание ccc вполне правомерным.

Share this post


Link to post
Share on other sites

ну соплей то понавешать, канешно. работать будет. НО кто это все обслуживать будет, когда кабель от сидящих птиц порвется, перегнется и тп... это как сравнивать нормальную витую пару с алюминием, да, работает, но уже не то. а вообще этот кабель придумали индусы, мне его уже года 4 назад предлагали. я лично из эстетических и практических соображений им не пользуюсь. лучше уж за 11 рублей купить UT1-04, чем по 8 рублей UT-08-04 и спать спокойно. с таким же успехом можно желтых патчкордов по деревьям развешать, и, вы не поверите, работать тоже будет. все эти омедненные алюминии и плоские говнокабели исходят от нищебродства.

Share this post


Link to post
Share on other sites

неужто никто не использовал сей кабель на улице???

Edited by Vasmer

Share this post


Link to post
Share on other sites

лучше уж за 11 рублей купить UT1-04, чем по 8 рублей UT-08-04 и спать спокойно.

Да по большому счету вы правы на все 100%. Вешали этот на улице по столбам - все супер порвать его не реально (в разумных пределах если тянуть) проволоку крепить за "уши" столбов или за свои подвесы одно удовольствие (трос в этом плане будет проигрывать). Но опять же оговорюсь сразу что этот кабель выгодно использовать как опорную сеть в частном секторе, а вот уже по юзерам от муфт раскидывать SNR-UT-08-0x более эфективно так сказать.

Поэтому да делать основную сеть на UT1-04, а юзерам кидать SNR-UT-08-0x и разваривать в SNR-FTB-02S.

Share this post


Link to post
Share on other sites

У нас компания Киевстар, (Украина) в частный сектор, как раз точно таким кабелем пошли. Просто протягивают по улице, на столбы накручивают без всяких разделываний, как бельевую веревку, а если абон посередине появляется, то прямо ножницами режут, вваривают отвод, и вместо муфты, бутылка маленькая от минералки "Миргородська".

Вот уже целых два месяца эти ужастики висят.

Edited by asteroid

Share this post


Link to post
Share on other sites

нашел такой кабель - нельзя ли его использовать для подключения абонентов?

рабочая температура что-то не нравится...

Share this post


Link to post
Share on other sites

нашел такой кабель - нельзя ли его использовать для подключения абонентов?

рабочая температура что-то не нравится...

меня смущает что про гидрофоб ни слова,

а температура указана из-за изоляции скорей всего



замутил бы Nag кабель для дешевого входа в частный сектор, точнее распределения от муфт в пределах7-8 р\м с гидрофобом и проволкойи парой волокон

отбоя-бы наверное бы не было от него!

....эх мечты

Edited by Vasmer

Share this post


Link to post
Share on other sites

вот ещё аналогичный кабель

опять -же неподходит для улицы нет гидрофоба

да и стоит почти как 8 с гидрофобом

Внутриобъектовый / распределительный оптический кабель ОКВ-CТ-SM-02А TVBS «последней мили», для применения в сетях FTTH на 1-4 волокна. Предназначен для прокладки внутри зданий, в стояках, чердаках, подвалах, трубопроводах, офисах и квартирах, а также для проброса между домами и столбами (самонесущая конструкция). Легко крепится к любым плоским поверхностям, прост и удобен при разделке и монтаже.
Edited by Vasmer

Share this post


Link to post
Share on other sites

Повесили в частном секторе: на каждой улице висит по муфте, до которых ОПЦ идёт, а уже от муфт и до клиента в разное время вешали ОПЦ, БПР (да да) и в октябре повесили сабж. Висит однако. БПР вообще с 2010 года висит и не пукает.

Edited by biox

Share this post


Link to post
Share on other sites

Половина беларуссии таким кабелем сделана. Мы этот кабель тоже купили на пробу - в суровые "-20" уральские 3 км развесили по опорам, ничего ему не делается. Единственное - все имеющиеся в продаже подвесы для него не подходят - ретивые монтажники ими кабель передавливают - на рефлектограммах отчетливо видны после каждого подвеса ступеньки. А те которые на фото специальные - Наг раньше весны не обещает.

Share this post


Link to post
Share on other sites

Helios, у меня лежит около 100, брал у нага :)

Share this post


Link to post
Share on other sites

Наг раньше весны не обещает.

А как же 13 тыщ штук на складе?

Share this post


Link to post
Share on other sites

to Helios

в кабелях по ссылкам ранее есть дополнительный силовой элемент, за который можно крепить.

если с температурой проблем нет - то можно брать такой кабель :)

Share this post


Link to post
Share on other sites

Заявленная температура эксплуатации данного кабеля -40, так же изготовитель заявляет, что кабель стоек к УФ. Поэтому вполне возможно его использование на улице (сделав скидку на его конструкцию)

SNR-UT-08 в качестве силовых элементов содержит две стальных проволоки диаметром 0,4мм, чего более чем достаточно для небольших пролетов (например отвод кабеля с муфты на столбе к коттеджу).

Share this post


Link to post
Share on other sites

, а отсутствие гидрофоба ?

более длинные пролеты 50+ метров вешать на трос?

в реальности сколько метров провиса на таких подвесах которые есть в вашем магазине висит кабель и при каком проценте провиса без деструктивных воздействий

Share this post


Link to post
Share on other sites

Под заказ возможна поставка такого кабеля с добавленным несущим элементом из оцинкованной проволоки.

Допустимая нагрузка на растяжение 600Н, вес кабеля 22,8 кг/км
