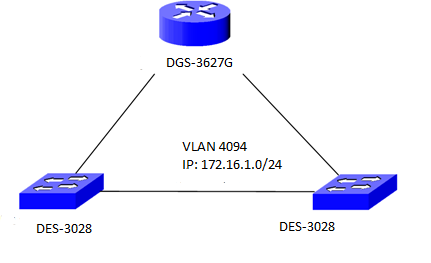

purecopper Posted January 19, 2012 Posted January 19, 2012 (edited) Здравствуйте! Прошу помощи с настройкой STP на оборудовании D-Link. С STP столкнулся второй раз. Первый раз на оборудовании Cisco всё прошло гладко, второй раз – на Dlink настроить ну никак не получается. Собрал стенд, состоящий из 3х коммутаторов: DGS-3627 и двух DES-3028. Порт 19й 3627G настроен следующим образом: Порты 1-24 Vlan 4094 tag. config stp version rstp enable stp config stp priority 4096 instance_id 0 config stp ports 1-24 externalCost auto edge true p2p auto state enable lbd disable config stp ports 1-24 fbpdu enable config stp ports 19-20 externalCost auto edge false p2p auto state enable lbd disable config stp ports 19-20 fbpdu enable Оба 3028: config stp ports 1-28 externalCost auto edge true p2p auto state disable lbd disable config stp ports 1-28 fbpdu disable config stp ports 1-28 restricted_role true config stp ports 1-28 restricted_tcn true config stp ports 25-26 externalCost auto edge false p2p auto state enable lbd disable config stp ports 25-26 fbpdu enable config stp ports 25-26 restricted_role false config stp ports 25-26 restricted_tcn false После настройки корневым выбирается DGS3627, но порты 19 и 20 на нём, ведущие к DES`ам переходят в состояние STATUS: Discarding ROLE: Designated Edited January 20, 2012 by purecopper Вставить ник Quote
Shiva Posted January 19, 2012 Posted January 19, 2012 У Вас мистика, клогевым становиться не существующий коммутатор :) А что пишут DESы? На них STP включён? Оно без рук заводится, просто включив. Вставить ник Quote
darkagent Posted January 20, 2012 Posted January 20, 2012 чую там опечатка и должен быть 3627 вместо 3612. fbpdu вам вобще нахрен нигде не нужен, но он на это не влияет. влияет другое - вы не упомянули, какой режим включен на 3028. если там rstp, то из discarding в forwarding должно было перейти почти сразу, если mstp - не перейдет вовсе, пока не синхронизируете конфигурацию, если stp - сойтись должно будет не раньше чем через 30 секунд ) информация про vlan4094 тут вобще никакой роли не играет - см матчасть по ieee802.1d и ieee802.1w Вставить ник Quote
purecopper Posted January 20, 2012 Author Posted January 20, 2012 Спасибо за ответы. FDPU отключал. Версия STP - RSTP. STP везде включено, DES`ы выбирают DGS корневым, но эта зараза через некоторое время ставит порты Forwarding->Discarding. Вставить ник Quote
darkagent Posted January 20, 2012 Posted January 20, 2012 версии софта на 3627 и 3028 ? Вставить ник Quote
purecopper Posted January 20, 2012 Author Posted January 20, 2012 DGS3627G: Boot PROM Version Build 1.10-B09 Firmware Version Build 2.80.B31 Hardware Version A1 DES3028: Boot PROM Version Build 1.00.B06 Firmware Version Build 2.00.B27 Hardware Version A1 Вставить ник Quote
darkagent Posted January 20, 2012 Posted January 20, 2012 Firmware Version Build 2.00.B27 это ж гавно мамонта.. 2.90 какую-нибудь влей Firmware Version Build 2.80.B31 ну а тут 2.84 напрашивается Вставить ник Quote
Diver Posted January 20, 2012 Posted January 20, 2012 Firmware Version Build 2.00.B27 это ж гавно мамонта.. 2.90 какую-нибудь влей Firmware Version Build 2.80.B31 ну а тут 2.84 напрашивается Cогласен. Забрать прошивы можно отсюда. http://forum.dlink.ru/viewtopic.php?f=2&t=92700 (под катом) Вставить ник Quote
purecopper Posted January 20, 2012 Author Posted January 20, 2012 Обновился. В логах DES New root selected (Instance:0 Root bridge MAC:00-1E-58-5F-77-00 Priority:16384) Т.е. выбирается DGS3627G. В это время DGS отключает ведущий к нему порт, в результате ничего не работает. Status: Discarding role: Designated Вставить ник Quote
g3fox Posted January 20, 2012 Posted January 20, 2012 (edited) на портах поставьте PVID такой, который есть на другом порту в любом виде... то есть если вы выкинули везде 4094, сделайте на них-же PVID 4094 сделать это нужно на des-ах conf gvrp 25-26 pvid 4094 примерно так. смысл в том, что рут переводит все порты в designated, как и полагается руту. но глупый дес продолжает слать bpdu, и рут вынужден выставить discarding. проблема в том, что bpdu от рута не получает процессор des-ов. можно посмотреть show stp с des-ов ? Edited January 20, 2012 by g3fox Вставить ник Quote
purecopper Posted January 20, 2012 Author Posted January 20, 2012 g3fox Спасибо, заработало. Выкладываю вывод show stp: show stp: STP Bridge Global Settings ----------------------------- STP Status : Enabled STP Version : RSTP Max Age : 20 Hello Time : 2 Forward Delay : 15 Max Hops : 20 TX Hold Count : 3 Forwarding BPDU : Enabled Loopback Detection : Enabled LBD Recover Time : 60 New Root Trap : Enabled Topology Change Trap : Enabled Вставить ник Quote
g3fox Posted January 20, 2012 Posted January 20, 2012 а можно ещё с дес-ов: show stp p 25-26 и c dgs: show stp p 19-20 что-то у вас, кажись, не так ... Вставить ник Quote
purecopper Posted January 20, 2012 Author Posted January 20, 2012 Вот. Успел подключить третий DES. DGS: Port Index : 19 , Hello Time: 2 /2 , Port STP : Enabled , LBD : No External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes Port RestrictedRole : False, Port RestrictedTCN : False Port Forward BPDU : Enabled MSTI Designated Bridge Internal PathCost Prio Status Role ----- ------------------ ----------------- ---- ---------- ---------- 0 8000/001E585F7700 20000 128 Forwarding Designated [*][code]Port Index : 20 , Hello Time: 2 /2 , Port STP : Enabled , LBD : No [*] External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes [*] Port RestrictedRole : False, Port RestrictedTCN : False [*] Port Forward BPDU : Enabled [*] MSTI Designated Bridge Internal PathCost Prio Status Role [*] ----- ------------------ ----------------- ---- ---------- ---------- [*] 0 8000/001E585F7700 20000 128 Forwarding Designated DES1: Port Index : 25 , Hello Time: 2 /2 , Port STP Enabled , LBD : No Restricted role : False, Restricted TCN : False External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes Port Forward BPDU : Enabled MSTI Designated Bridge Internal PathCost Prio Status Role ----- ------------------ ----------------- ---- ---------- ---------- 0 8000/001E585F7700 20000 128 Forwarding Root Port Index : 26 , Hello Time: 2 /2 , Port STP Enabled , LBD : No Restricted role : False, Restricted TCN : False External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes Port Forward BPDU : Enabled MSTI Designated Bridge Internal PathCost Prio Status Role ----- ------------------ ----------------- ---- ---------- ---------- 0 8000/001E58A75E31 20000 128 Forwarding Designated DES2: Port Index : 25 , Hello Time: 2 /2 , Port STP Enabled , LBD : No Restricted role : False, Restricted TCN : False External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes Port Forward BPDU : Enabled MSTI Designated Bridge Internal PathCost Prio Status Role ----- ------------------ ----------------- ---- ---------- ---------- 0 8000/001E58A75E31 20000 128 Forwarding Root Port Index : 26 , Hello Time: 2 /2 , Port STP Enabled , LBD : No Restricted role : False, Restricted TCN : False External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes Port Forward BPDU : Enabled MSTI Designated Bridge Internal PathCost Prio Status Role ----- ------------------ ----------------- ---- ---------- ---------- 0 8000/0022B0509B79 20000 128 Discarding Alternate И добавленный DES3: Port Index : 25 , Hello Time: 2 /2 , Port STP Enabled , LBD : No Restricted role : False, Restricted TCN : False External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes Port Forward BPDU : Enabled MSTI Designated Bridge Internal PathCost Prio Status Role ----- ------------------ ----------------- ---- ---------- ---------- 0 8000/0022B0509B79 20000 128 Forwarding Designated Port Index : 26 , Hello Time: 2 /2 , Port STP Enabled , LBD : No Restricted role : False, Restricted TCN : False External PathCost : Auto/20000 , Edge Port : False/No , P2P : Auto /Yes Port Forward BPDU : Enabled MSTI Designated Bridge Internal PathCost Prio Status Role ----- ------------------ ----------------- ---- ---------- ---------- 0 8000/001E585F7700 20000 128 Forwarding Root Вставить ник Quote
g3fox Posted January 20, 2012 Posted January 20, 2012 Вроде всё Ок. На клиентских портах не забудьте отключить: stp, fbpdu, gvrp. Вставить ник Quote
purecopper Posted January 21, 2012 Author Posted January 21, 2012 Огромное спасибо! Вставить ник Quote
indus Posted January 22, 2012 Posted January 22, 2012 стандартный длинковский прикол. на портах между коммутаторами отключите gvrp Ingress Check. При этом отключить gvrp и gvrp Ingress Check это абсолютно разны вещи. Вставить ник Quote
tonywheel Posted January 25, 2017 Posted January 25, 2017 (edited) Добрый день! По поводу настройки STP на коммутаторах Dlink есть интересная статья. Вот ссылка http://netclo.ru/izbavlyaemsya-ot-shirokoveshhatelnogo-sh/ Edited January 25, 2017 by tonywheel Вставить ник Quote
vurd Posted January 25, 2017 Posted January 25, 2017 Просто бот, пиарит сает некий. Вставить ник Quote
