Здравствуйте, пришла РРЛ siklu EH-1200L юстировать и настраивать приедет другой человек от вендора, мне необходимо смонтировать и скоммутировать. Не могу разобраться с интерфейсными разьемами. Мне требуется подключить ее по Eth, на РРЛ есть два RJ-45 и разьем под питания трехконтактный, в комплекте стандартный, обычный блок PoE. Каким образом станция должна подключаться? Если одновременно по двум rj-45 и отдельно питание, то почему на инжекторе PoE всего один выход PoE+Data? Если по одному rj-45 то зачем их впринципе несколько по на блоке odu? зачем отдельно разведено питание? Никакой документации вообще найти не могу. Помогите кто что знает, заранее благодарен

Изменено пользователем tofu

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

нашел ман на чешском... вдруг кому надо

http://www.ipmedia.cz/img.asp?attid=41647

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

на каком расстоянии собираетесь организовать канал? какая пропускная способность? частота? диаметр антенн? что с разрешительной системой будете делать? и если не секрет, какая цена?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

на каком расстоянии собираетесь организовать канал? какая пропускная способность? частота? диаметр антенн? что с разрешительной системой будете делать? и если не секрет, какая цена?

3.8, хотим 200 адаптива, фут, разрешительной?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

на каком расстоянии собираетесь организовать канал? какая пропускная способность? частота? диаметр антенн? что с разрешительной системой будете делать? и если не секрет, какая цена?

3.8, хотим 200 адаптива, фут, разрешительной?

как вы собираетесь получать на них разрешение? Вам сказали что они будут работать на 3,8км? 200 Full или Half? какая цена данного девайса?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

смонтировал данные ррл.... не могу сьюстировать.... не поднимается линк и ппц... сегодня весь день просидел на 75 метрах. Первый раз сталкиваюсь с оборудованием с таким узким лучом в пол градуса, возможно есть какие-либо способы и приемы для юстировки? может кто-то ставил именно сиклу, расскажите как юстировали...



включаю элиджмент, показывает уровень -90, включаю режим адаптив, уровень -65. в каком режиме юстировать? до какого значения юстировать при дистанции 3.8?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

смонтировал данные ррл.... не могу сьюстировать.... не поднимается линк и ппц... сегодня весь день просидел на 75 метрах.

Башня/мачта гуляет в стороны.

Изменено пользователем kirill_pulim

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

смонтировал данные ррл.... не могу сьюстировать.... не поднимается линк и ппц... сегодня весь день просидел на 75 метрах.

Башня/мачта гуляет в стороны.

хм.... у меня так то там еще стоит 5Ггц антенны и 6Ггц. два радвина на 5ку и Skyman на 6ггц. Эти работают нормально, у радвина на дистанции 4км уровень 42. Какой самый лучший способ юстировки? Компас и по азимуту?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

смонтировал данные ррл.... не могу сьюстировать.... не поднимается линк и ппц... сегодня весь день просидел на 75 метрах.

Башня/мачта гуляет в стороны.

хм.... у меня так то там еще стоит 5Ггц антенны и 6Ггц. два радвина на 5ку и Skyman на 6ггц. Эти работают нормально, у радвина на дистанции 4км уровень 42. Какой самый лучший способ юстировки? Компас и по азимуту?

С помощью анализатора спектра.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Нашли с чем сравнить=) какая там частота у ваших РРЛ?



Настраивают обычно по направлению, на гугльмапс определяют ориентиры и на них стреляют. Но тут проблема в том, что свести надо 2 устройства, а это сложно. Можно применить какой-то оптический прицел, а дальше вращением подстроечных винтов пройтись по всему сектору их регулировок. Переместить вертикальный винт до упора в одну сторону, далее крутить винт горизонтальной подстройки от упора до упора, после повернуть немного вертикальный винт и снова прокрутить горизонтальный от упора до упора и так проходить всю зону действия регулировок.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

смонтировал данные ррл.... не могу сьюстировать.... не поднимается линк и ппц... сегодня весь день просидел на 75 метрах.

Башня/мачта гуляет в стороны.

хм.... у меня так то там еще стоит 5Ггц антенны и 6Ггц. два радвина на 5ку и Skyman на 6ггц. Эти работают нормально, у радвина на дистанции 4км уровень 42. Какой самый лучший способ юстировки? Компас и по азимуту?

С помощью анализатора спектра.

увы не имею....



Нашли с чем сравнить=) какая там частота у ваших РРЛ?



Настраивают обычно по направлению, на гугльмапс определяют ориентиры и на них стреляют. Но тут проблема в том, что свести надо 2 устройства, а это сложно. Можно применить какой-то оптический прицел, а дальше вращением подстроечных винтов пройтись по всему сектору их регулировок. Переместить вертикальный винт до упора в одну сторону, далее крутить винт горизонтальной подстройки от упора до упора, после повернуть немного вертикальный винт и снова прокрутить горизонтальный от упора до упора и так проходить всю зону действия регулировок.

да я уже два ключа на 13 сточил(( мне бы хотя бы завязать их меж собой... у тактических оптических прицелов эффективная дальность 300 метров. Хочу сьездить на обе РРЛ с навигатором чтобы как можно точнее определить координаты установки, затем рассчитать азимут и с помощью компаса положить их на заданный азимут как можно точнее и уже от этого плясать. просто если на google earth точка установки одной ррл хорошо видна, то точка установки второй, там не отснята. не вижу свою трубу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

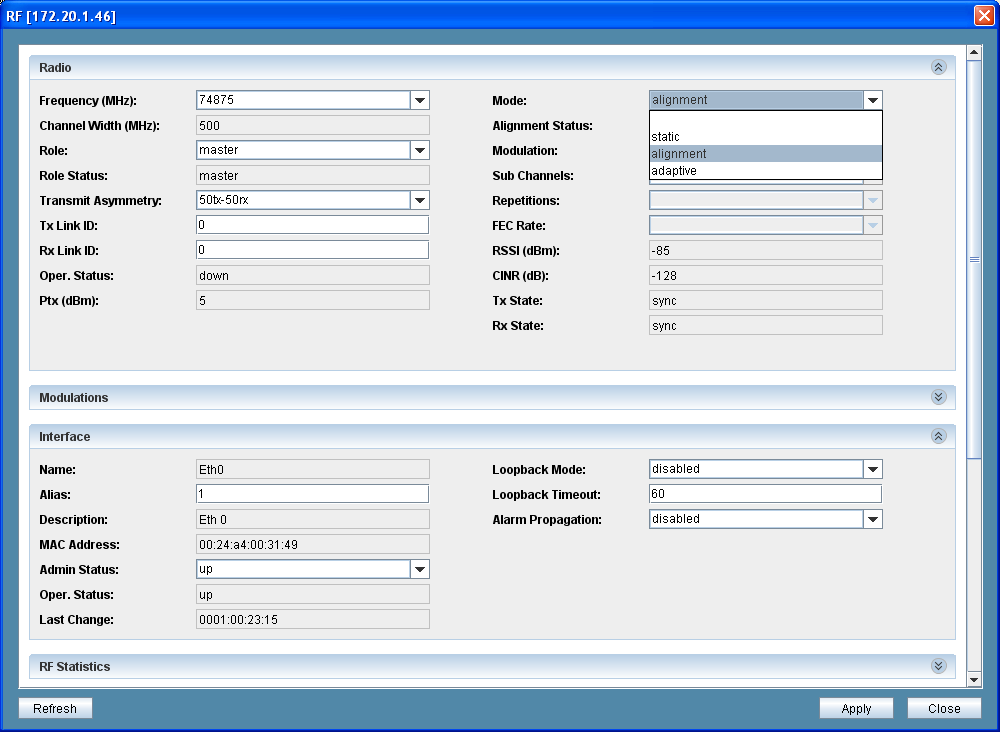

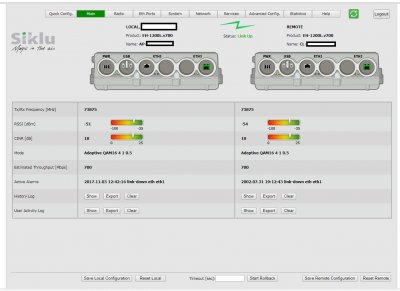

Может кто-нибудь общался с Siklu? в каком режиме графа mode необходимо их юстировать? Мануал достаточно скудный просто

post-66811-055635000 1327843055_thumb.png

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Либо у меня офигенный косяк с местами установки РРЛ...

первое место:

Долгота: 38°38′36.43″E (38.643453)

Широта: 58°7′4.99″N (58.118053)

Высота подвеса 55 метров

второе:

Долгота: 38°40′57.07″E (38.68252)

Широта: 58°5′38.64″N (58.094067)

Высота подвеса 20 метров.

Из точки 2 визуально точку один вижу впринципе.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В Вашем случае прийдется делать так,как подсказалл Saab95. При такой разнице в высоте подвеса антенн и узкой диаграмме направленности необходима точная юстировка как по горизонтали ,так и по вертикали. Можно попробовать рассчитать угол возвышения антенны установленной на низкой мачте и выставить эту антенну на рассчитанный угол,затем выставить вторую антенну на на соответствующий угол по вертикали.Необходимые данные для расчета у Вас есть.Далее визуально сориентировать антенны по горизонтали.Удастся зацепиться ,значит повезло.Далее настраивать юстировочными болтами , причем юстировку производить с обоих сторон. Такую работу вообще-то нужно делать вдвоем,причем иметь связь друг с другом.При выполнении юстировки нужно добиваться максимального уровня.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В Вашем случае прийдется делать так,как подсказалл Saab95. При такой разнице в высоте подвеса антенн и узкой диаграмме направленности необходима точная юстировка как по горизонтали ,так и по вертикали. Можно попробовать рассчитать угол возвышения антенны установленной на низкой мачте и выставить эту антенну на рассчитанный угол,затем выставить вторую антенну на на соответствующий угол по вертикали.Необходимые данные для расчета у Вас есть.Далее визуально сориентировать антенны по горизонтали.Удастся зацепиться ,значит повезло.Далее настраивать юстировочными болтами , причем юстировку производить с обоих сторон. Такую работу вообще-то нужно делать вдвоем,причем иметь связь друг с другом.При выполнении юстировки нужно добиваться максимального уровня.

Спасибо за ответ, это и так все понятно, угол уже посчитал, получается около 2 градусов, это разница в высоте. Естественно за эталон его принять нельзя т.к. неизвестна прямота трубостоек. Завтра будем пытаться опять крутить, но вендер внезапно заявил что на 1футовых антеннах такая дистанция - много. Нужны двухфутовые

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Держи доку на англицком

Siklu 1200 Install and User Manuals

Siklu+EH-1200+Install+&+User+Manual+-+EH-INSTL-02_Issue1.pdf

Изменено пользователем PashaNN

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Держи доку на англицком

Siklu 1200 Install and User Manuals

спасибо большое, уже есть такой. опять же от вендора. а Вы ставили себе такие?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

смонтировал данные ррл.... не могу сьюстировать.... не поднимается линк и ппц... сегодня весь день просидел на 75 метрах.

Башня/мачта гуляет в стороны.

хм.... у меня так то там еще стоит 5Ггц антенны и 6Ггц. два радвина на 5ку и Skyman на 6ггц. Эти работают нормально, у радвина на дистанции 4км уровень 42. Какой самый лучший способ юстировки? Компас и по азимуту?

Из пушки по воробьям. У 80Ггц угол 1 градус, а У твоих антен 5-6Ггц минимум градусов 25 .

ВОТ на русском http://www.dokltd.ru/catalog.dat/pdf/PPC-1000_UM.pdf --- там есть юстировка

Изменено пользователем kirill_pulim

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

смонтировал данные ррл.... не могу сьюстировать.... не поднимается линк и ппц... сегодня весь день просидел на 75 метрах.

Башня/мачта гуляет в стороны.

хм.... у меня так то там еще стоит 5Ггц антенны и 6Ггц. два радвина на 5ку и Skyman на 6ггц. Эти работают нормально, у радвина на дистанции 4км уровень 42. Какой самый лучший способ юстировки? Компас и по азимуту?

Из пушки по воробьям. У 80Ггц угол 1 градус, а У твоих антен 5-6Ггц минимум градусов 25 .

ВОТ на русском http://www.dokltd.ru/catalog.dat/pdf/PPC-1000_UM.pdf --- там есть юстировка

Очень ценно, большое спасибо. Завтра дедлайн. посмотрим

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Итог: Не заработало. Уровне выше -74 не поднимаются. Можно было бы попробовать уменшить ширину полосы, но у нас лицензией зашито жестко 500Mhz. Вендор развел руками, сказав "Значит дистанция большая" (напомню 3.8км). Как временное расширение канала используем Wave ip

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Попробуйте снять одно устройство и перенести ближе, посчитайте по калькулятору на каком расстоянии должны получиться нужные уровни и проверьте будут ли они работать. Возможно при транспортировке или во время монтажа антенны погнулись.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Итог: Не заработало. Уровне выше -74 не поднимаются. Можно было бы попробовать уменшить ширину полосы, но у нас лицензией зашито жестко 500Mhz. Вендор развел руками, сказав "Значит дистанция большая" (напомню 3.8км). Как временное расширение канала используем Wave ip

Позвоните ДОКовцам в Питер может что подскажут. Слышал у них в Рыбинске стоит Гигабитный мост на эти же частоты.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

спасибо большое, уже есть такой. опять же от вендора. а Вы ставили себе такие?

Коллеги взяли на тест, пытаются завязаться на 1,5 км и пока что-то у них не получается...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

спасибо большое, уже есть такой. опять же от вендора. а Вы ставили себе такие?

Коллеги взяли на тест, пытаются завязаться на 1,5 км и пока что-то у них не получается...

на столе нормально заводились?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

спасибо большое, уже есть такой. опять же от вендора. а Вы ставили себе такие?

Коллеги взяли на тест, пытаются завязаться на 1,5 км и пока что-то у них не получается...

на столе нормально заводились?

Тест релейки на столе, это что то новенькое.
