edgars Posted January 10, 2012 Posted January 10, 2012 Хелло! А не подскажете ли чем можно красиво на карту наложить потенциальную зону покрытия секторных антенн? Вставить ник Quote
Saab95 Posted January 10, 2012 Posted January 10, 2012 Градиентными заливками. В гугльмапс есть специальный объект для этого - замкнутый многогранник. Обводите им зону покрытия на карте, задаете цвет и готово. Вставить ник Quote
Ainy Posted January 10, 2012 Posted January 10, 2012 акварелью красивее, на бумажной карте. потом повесить на стенку... Вставить ник Quote
edgars Posted January 10, 2012 Author Posted January 10, 2012 акварелью красивее, на бумажной карте. потом повесить на стенку... Вам бы в КВН! :) Мне вот интересно, попадает ли клиент в определённый сектор или нет. В гугльмапс есть специальный объект для этого - замкнутый многогранник. Спасибо, посмотрю. Вставить ник Quote
Ainy Posted January 11, 2012 Posted January 11, 2012 edgars Тогда вопрос должен был звучать иначе. "Как определить зону покрытия антенной системы в рамках задачи частотно-территориального планирования?" ЗЫ: я еще застал то время, когда на картах рисовали акварелью, очень красиво кстати. Были мастера этого дела в проектных институтах. Но им понятное дело расчеты делали другие люди. Вставить ник Quote
edgars Posted January 11, 2012 Author Posted January 11, 2012 "Как определить зону порытия антенной системы в рамках задачи частотно-территориального планирования?" И что вы можете ответить на этот вопрос? Ну кроме акварели конечно же. :) Вставить ник Quote

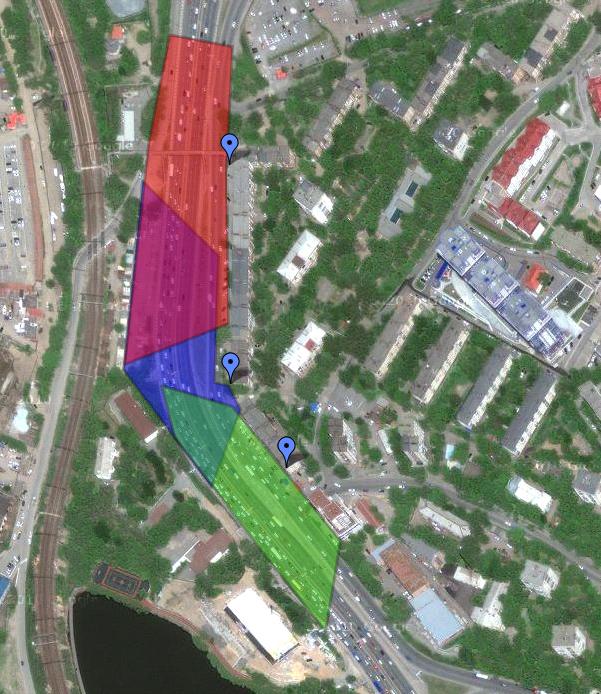

Saab95 Posted January 11, 2012 Posted January 11, 2012 Вот как все это выглядит, на примере 3-х хотспотов на микротике с 2-мя секторными антеннами, подключенными к радиокарте R52n-M и работающими в G-only на 2-х каналах прием/передача. На базе мощность 18дбм, проверка покрытия сперва была проверена ноутбуком с определением пропускной способности и отметок по GPS на местности. Далее основываясь на реальной зоне покрытия была нарисована карта покрытия схематически. Программа давно есть на форуме - http://forum.nag.ru/forum/index.php?showtopic=63654 Вставить ник Quote
Ainy Posted January 11, 2012 Posted January 11, 2012 "Как определить зону покрытия антенной системы в рамках задачи частотно-территориального планирования?" И что вы можете ответить на этот вопрос? Ну кроме акварели конечно же. :) ясное дело. и даже могу подробно разъяснить, как получаются достаточно точные и адекватные карты покрытия и сколько это стоит. Вставить ник Quote
kirill_pulim Posted January 12, 2012 Posted January 12, 2012 (edited) linktest.ru строил хорошуюю карту покрытия, но теперь эта услуга не доступна.Как восстановиь. Может поделитесь исходным кодом? Расскажите принципы? Розработчик nasa@integrapro.ru на письма не отвечает. Edited January 12, 2012 by kirill_pulim Вставить ник Quote
Saab95 Posted January 12, 2012 Posted January 12, 2012 Эта карта покрытия линктестом только для осведомления - ее практическая точность менее 50 процентов, проверялась опытным путем. На карте в этом месте квадратик - а на деле там лес=) Или в том месте деревня, но лес прямо перед ней, связь там конечно можно сделать, но вышки по 25 метров каждому ставить надо, чтобы выше леса подняться. Вставить ник Quote
