SCE 2020 настройка

[31337Ghost]

Доброго дня.

Прошу помочь мне в настройке данного агрегата, пакеты через BB Console настроил, в SCE загрузил; сабскрайберы (абоненты) - список их так же успешно за циску загружается (через API, каждому присвоен правильный номер пакета), т.е. все должно работать. Но! Если тестировать с одним компьютером, т.е. пропускать сквозь циску только одного тестового клиента - все замечательно работает, скорость режется. Но когда заруливаю сквозь нее большую порцию абонентов (около 500) то трафик сквозь нее ходить перестает, хотя на мэнэджмент интерфейс она отвечает нормально и ни каких ужастных сообщений об ошибках в логи не говорит (а больше я и смотреть не знаю где).

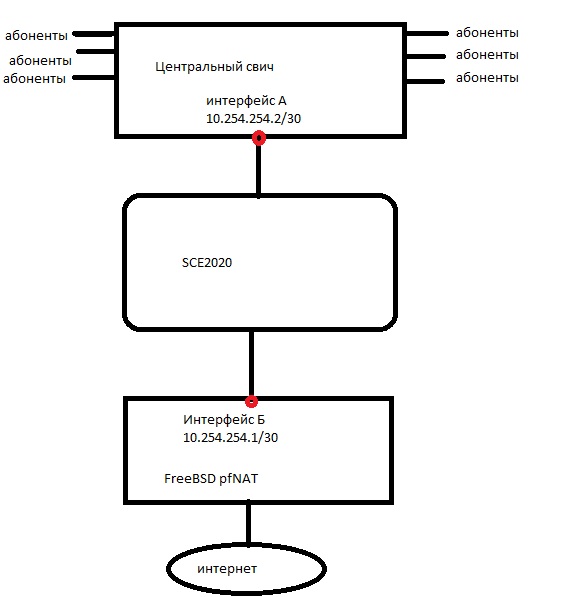

Схема подключений свича, циски и натера следующая:



Когда трафик идти сквозь нее перестает интерфейсы А и Б друг друга не видят - пинг не проходит, хотя маки друг-друга резольвятся. После перезагрузки циски пинг не появляется. Да, кстати, пакеты "по умолчанию (default)" и "для анонимусов" - настроены на безлимитную скорость и не блокируют трафик.

С начала пробовал без указания TIR, потом прописал - не помогло.



Конфиг железка такой:

#This is a general configuration file (running-config).
#Created on 19:35:28  UTC  THU  December  22  2011

#cli-type 1
#version 1

enable password level 5 0 "XXXXXX"
enable password level 10 0 "XXXXXX"
enable password level 15 0 "XXXXXX"
no management-agent notifications notification-list 1417,1418,804,815,1404,1405,1406,1407,1408,400
no management-agent notifications notification-list 402,421,440,441,444,445,446,450,437,457
no management-agent notifications notification-list 3593,3594,3595,10040
snmp-server community "public" ro
RDR-formatter destination 192.168.90.110 port 33130 category number 1 priority 100
RDR-formatter destination 192.168.90.110 port 33130 category number 2 priority 100
RDR-formatter destination 192.168.90.110 port 33130 category number 3 priority 100
RDR-formatter destination 192.168.90.110 port 33130 category number 4 priority 100

interface LineCard 0

connection-mode inline on-failure bypass
no silent
no shutdown
service-bandwidth-prioritization-mode global
protocol-pack version 3.7.0PP25
flow-filter partition name "ignore_filter" first-rule 4 num-rules 32
flow-filter partition name "udpPortsToOpenBySw" first-rule 40 num-rules 21
subscriber TP-mappings max-TP-IP-ranges 50
subscriber TP-IP-range name TIR_116 IP-range 10.88.5.0:0xffffff00 target-TP 3 remove-subscriber-mappings
subscriber TP-IP-range name TIR_101 IP-range 10.88.33.0:0xffffe000 target-TP 1 remove-subscriber-mappings
subscriber TP-IP-range name TIR_102 IP-range 10.88.98.0:0xffffe000 target-TP 1 remove-subscriber-mappings
subscriber TP-IP-range name TIR_119 IP-range 10.254.254.0:0xfffffffc target-TP 3 remove-subscriber-mappings
subscriber TP-IP-range name TIR_117 IP-range XX.XXX.XX.32:0xfffffff8 target-TP 3 remove-subscriber-mappings
subscriber TP-IP-range name TIR_118 IP-range XX.XXX.XX.40:0xfffffff8 target-TP 3 remove-subscriber-mappings
subscriber TP-IP-range name TIR_111 IP-range XX.XXX.XX.48:0xfffffff0 target-TP 2 remove-subscriber-mappings
subscriber TP-IP-range name TIR_112 IP-range XX.XXX.XX.64:0xffffffc0 target-TP 2 remove-subscriber-mappings
subscriber TP-IP-range name TIR_103 IP-range XX.XXX.XX.128:0xffffffe0 target-TP 1 remove-subscriber-mappings
subscriber TP-IP-range name TIR_106 IP-range XX.XXX.XX.160:0xffffffe0 target-TP 1 remove-subscriber-mappings
subscriber TP-IP-range name TIR_109 IP-range XX.XXX.XX.192:0xffffffe0 target-TP 1 remove-subscriber-mappings
subscriber TP-IP-range name TIR_113 IP-range XX.XXX.XX.224:0xffffffe0 target-TP 2 remove-subscriber-mappings
subscriber TP-IP-range name TIR_104 IP-range 172.16.32.0:0xffffe000 target-TP 1 remove-subscriber-mappings
subscriber TP-IP-range name TIR_105 IP-range 172.16.64.0:0xffffe000 target-TP 1 remove-subscriber-mappings
subscriber TP-IP-range name TIR_107 IP-range 172.16.96.0:0xffffe000 target-TP 1 remove-subscriber-mappings
subscriber TP-IP-range name TIR_108 IP-range 172.16.128.0:0xffffe000 target-TP 1 remove-subscriber-mappings
subscriber TP-IP-range name TIR_110 IP-range 172.16.160.0:0xfffff800 target-TP 1 remove-subscriber-mappings
subscriber TP-IP-range name TIR_114 IP-range 192.168.78.0:0xffffff00 target-TP 2 remove-subscriber-mappings
subscriber TP-IP-range name TIR_115 IP-range 192.168.79.0:0xffffff00 target-TP 2 remove-subscriber-mappings
no attack-filter protocol TCP
no attack-filter protocol UDP
no attack-filter protocol ICMP attack-direction single-side-both
no attack-filter protocol other attack-direction single-side-both
attack-filter subscriber-notification ports 80
replace spare-memory code bytes 3145728

interface FastEthernet 0/0
ip address 10.112.12.3 255.255.255.0

interface FastEthernet 0/1
ip address 10.112.12.3 255.255.255.0

interface GigabitEthernet 0/1
global-controller 0 name "Default Global Controller"

interface GigabitEthernet 0/2
global-controller 0 name "Default Global Controller"

interface GigabitEthernet 0/3

interface GigabitEthernet 0/4

exit
ip default-gateway 10.112.12.1

line vty 0 4
exit
interface Mng 0/1
exit
interface Mng 0/2
active-port
exit
username admin password XXXXXXX

no subscriber LEG dhcp-lease-query
subscriber LEG dhcp-lease-query servers 127.0.0.1
logger device SCE-agent-Statistics-Log max-file-size 204800
management-agent property "com.pcube.management.framework.install.activation.operation" "Install"
management-agent property "com.pcube.management.framework.install.activated.version" "3.7.0 build 521"
management-agent property "com.pcube.management.framework.install.activated.package" "SCA BB"
management-agent property "com.pcube.management.framework.install.activation.date" "Tue Nov 22 04:38:22 UTC 2011"
no RDR-server



Так же пробовал выключать обработку трафика - эффекта 0, траффик не проходит.

Может быть я в корне что-то не так делаю, подскажите, пожалуйста.

Edited December 22, 2011 by 31337Ghost

[StSphinx]

На L3 интерфейсах А и Б сконфигурируйте разные MAC-адреса.

[31337Ghost]

Простите, т.е. на свиче и на сервере разные MACи? Но они там и так разные.

P.S. Я там написал что интерфейсы А и Б друг-друга не видят после заруливания на железку трафика пользователей, но сразу после создания интерфейсов пинг между ними ходит.

Edited December 23, 2011 by 31337Ghost

[cmhungry]

какими портами циско подключена в какую сторону?

[StSphinx]

Простите, т.е. на свиче и на сервере разные MACи? Но они там и так разные.

P.S. Я там написал что интерфейсы А и Б друг-друга не видят после заруливания на железку трафика пользователей, но сразу после создания интерфейсов пинг между ними ходит.



Порты А и Б находятся на одном свиче или я не верно понял вашу схему?

[31337Ghost]

cmhungry, один гигабит с подписью Subscribers воткнут в свич, всторой порт Network тоже в этот свич, но вланом зарулен на порт сервера NATера.

StSphinx, свич один, только один L3 интерфейс на свиче, а второй на сетевой карте сервера с FreeBSD.

[vurd]

На кольцо похоже. Лишних вланов на свитче нет? vlan-tranlation выключен? Что за свитч? Покажите конфиг интерфейсов.
