Помогите созать сеть на оптике

Приветствую всех пользователей! Требуется ВАША помощь. Ситуация такая, есть 12 домов по 5 этажей, между домами расстояние от 200 до 350 метров, практически находятся на одной линии, из них 3 дома стят от других примерно 500-600 метров между этими домами расстояние 40-50 м. Так же есть магистральный провайдер, но он находится в 5 километрах от домов. Провайдер согласен дотянуть оптику до наших домов, а дальше предлагает своими силами построить сеть. То что надо тянуть между домами оптику это понятно, но сколько волокон, как распаять мы незнаем. Пользователей всего будет примерно человек 70-80. Сеть будет делаться за счет пользователей, комерческой основы нет. Подскажите что и как делать.

Share this post


Link to post
Share on other sites

Надо смотреть что и как там по факту. Что в итоге хочется - из этого и исходить. Так же самое главное - где планируется узел? Скорее всего оптика максимум 8 волокон. Сеть можно и на тупых свичах сделать при таких объемах, но если что то коммерческое потом делать лучше всё таки л2 ставить. Кстати лучше графически нарисовать ситуацию с домами

Share this post


Link to post
Share on other sites

Так же самое главное - где планируется узел?

Ему ещё надо будет объяснить:

-- необходимость самого узла.

-- необходимость образования юр. лица.

-- и пр. и пр. и пр.



Сеть будет делаться за счет пользователей, комерческой основы нет.

А вот это убивает всё на корню.

Share this post


Link to post
Share on other sites

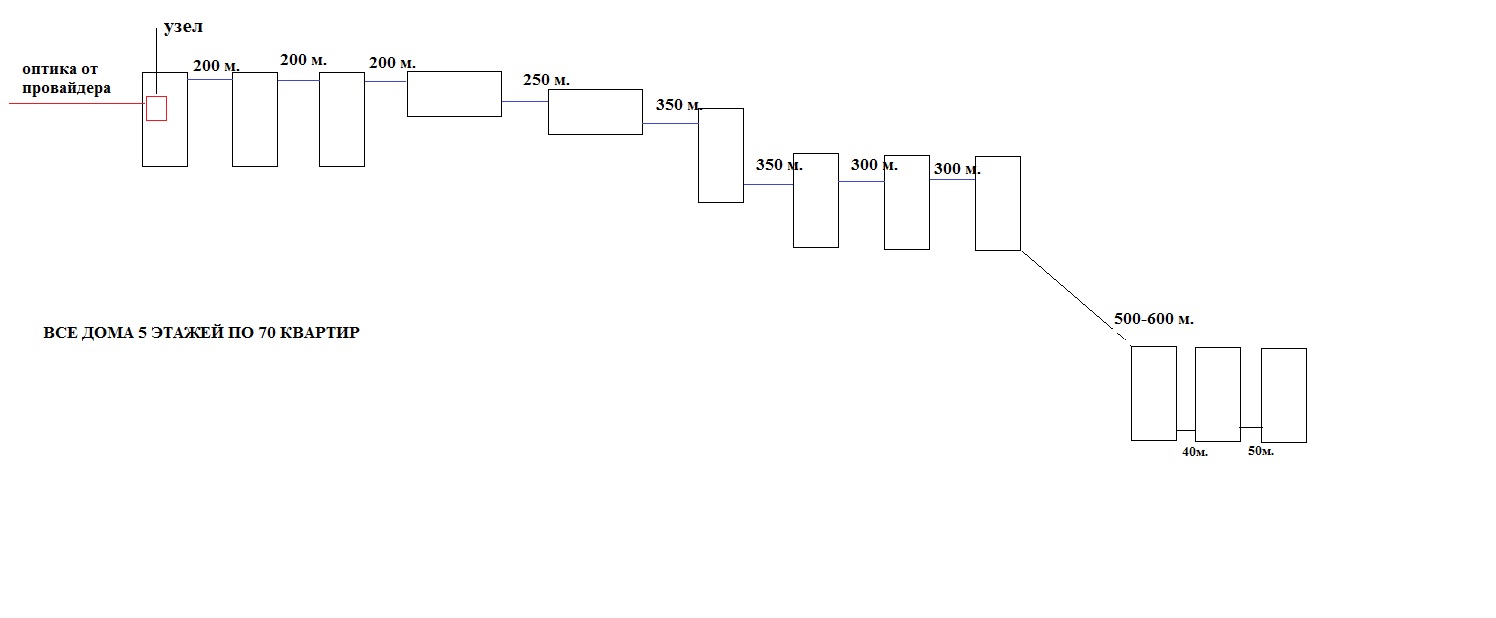

Вот примерное расположение домов. Коммерческое нет, потому как просто некому делать, в 8 километрах есть поселок там есть интернет и телевидение примерно 70 домов охват дома в основном 100 кв. мы к ним обращались но они разговаривать нехотят. слишком мало клиентов.



Я понимаю, что коммерческое решение было бы идельной схемой, заказал сделали, но нет у нас таких людей которые реально сделали данный проект. Потому и хочется сделать самим. Потому как с интернетом у нас проблемы.

post-93935-014672600 1324471714_thumb.jpg

Edited by ivans

Share this post


Link to post
Share on other sites

узел надо ставить в 5 доме слева.

кабель 8вол. аплинк по тому же кабелю.

расстояния большие - надо тянуть по столбам

последние дома вообще лучами вайфая пробить :)

Share this post


Link to post
Share on other sites

А если построить сеть, провайдер из соседнего посёлка согласится присоединить её к своему хозяйству?

Да, ещё момент. Получается, что посёлок растянут километра на 3. А между пятиэтажками частных домов нет?

Edited by lomal

Share this post


Link to post
Share on other sites

А если построить сеть, провайдер из соседнего посёлка согласится присоединить её к своему хозяйству?

Да, ещё момент. Получается, что посёлок растянут километра на 3. А между пятиэтажками частных домов нет?

На счет присоединения к провайдеру соседнего поселка разговора небыло, есть магистральный провайдер который согласился выделить канал. Между домами есть административные здания ну и фонарка тоже есть, параллельно домам стоит. Частный сектор есть снизу. 4 улицы идут к трем домам стоящим в стороне.

Share this post


Link to post
Share on other sites

1. Вы готовы найти или создать провайдера?

2. Наилучший вариант - соединить дома оптическим кабелем. Натянуть между домами больше 200 метров вряд ли получится. Значит, нужно будет пообщаться с хозяевами столбов и канализации или местной администрацией.

Share this post


Link to post
Share on other sites

1. Вы готовы найти или создать провайдера?

2. Наилучший вариант - соединить дома оптическим кабелем. Натянуть между домами больше 200 метров вряд ли получится. Значит, нужно будет пообщаться с хозяевами столбов и канализации или местной администрацией.

Будем разговаривать с провайдером с соседнего поселка, если несогласятся, будем делать свое.

С администрацией уже общались, они дают разрешение на прокладку сети по столбам, и крышам административных зданий которые находятся между домами.

С организационными вопросами проблем нет. Есть проблемы в выборе оптики и оборудования.

Edited by ivans

Share this post


Link to post
Share on other sites

Тогда подыскивайте место, где можно расположить оборудование. Такое, чтоб не было проблем с питанием, пожаробезопасное, защищённое от вандалов. Чтобы можно было спокойно обслуживать оборудование, не бояться жары летом и мороза зимой.

Если оно окажется где-то посередине, подойдёт кабель 8 волокон. Если с краю - 16 волокон. Лучше использовать оптический кабель без троса, диэлектрик так называемый.

Каждый дом нужно предварительно обследовать, чтобы выяснить, где лучше всего разместить оборудование и, соответственно, рассчитать длину кабеля. У Вас наверное 4-подъездные дома, в 1 и 4 по 4 квартиры на этаже с большими площадками, в 2 и 3 по 3 кв.

Share this post


Link to post
Share on other sites

Место уже есть. В том доме где указано на рисунке. В подвале дома есть спортзал, там и нашли комнату примерно 12 кв.м. Температура +18 ниже не бывает. Почему нельзя использовать с тросом кабель? Можете накидать схему как разварить волокно.

Кабель 16 волокон уже частично есть 1200 м. с тросом.

Edited by ivans

Share this post


Link to post
Share on other sites

Можно, конечно, и с тросом использовать, просто с ним больше головной боли: на тросе возникает статическое напряжение, наводки. По ЛЭП его кажется вообще нельзя прокладывать. Можно натягивать с крыши на крышу.

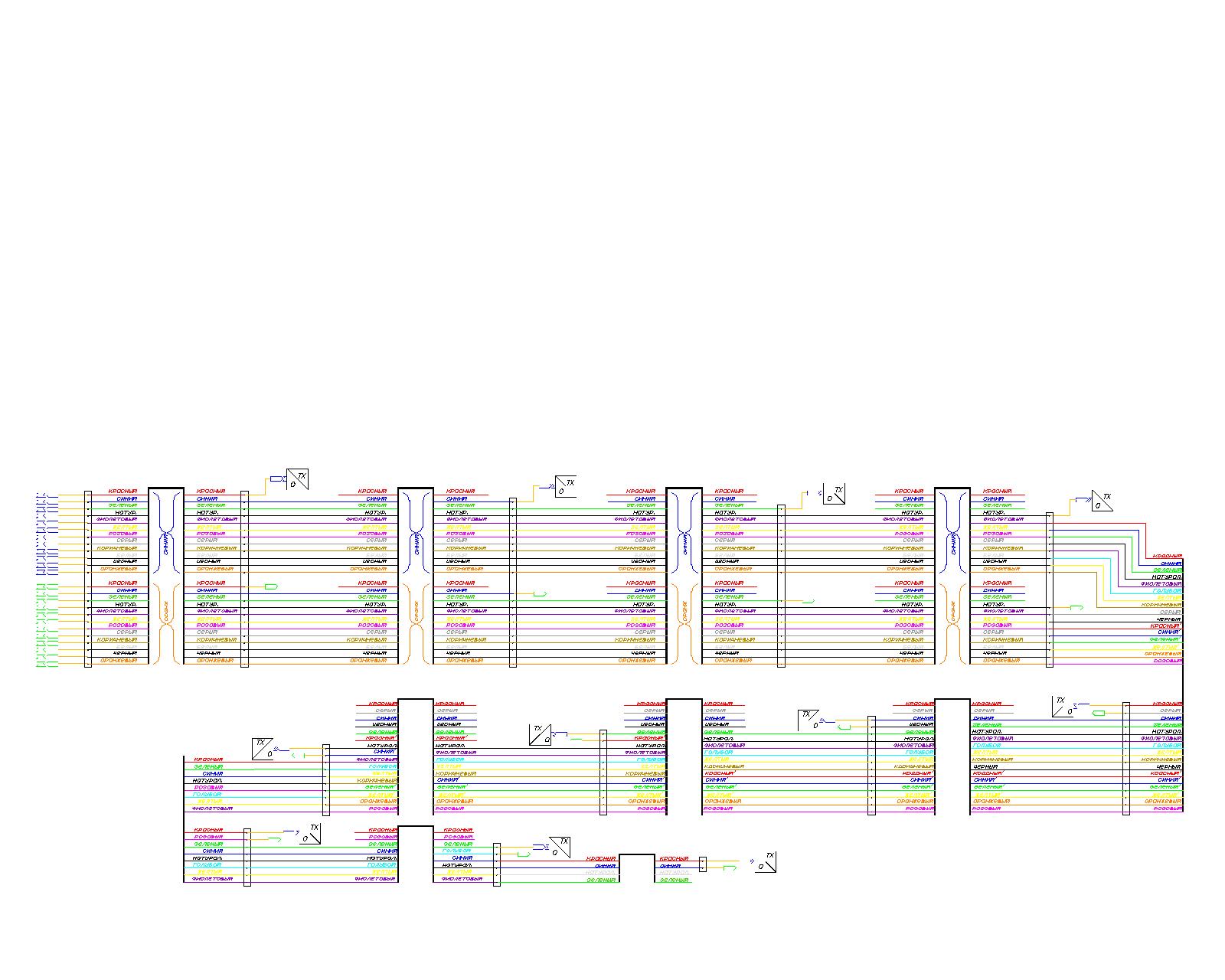

Схема разварки простая: на каждом доме одно волокно выводите, остальные свариваете. Получается звезда с центром в спортзале.

Share this post


Link to post
Share on other sites

Можно, конечно, и с тросом использовать, просто с ним больше головной боли: на тросе возникает статическое напряжение, наводки. По ЛЭП его кажется вообще нельзя прокладывать. Можно натягивать с крыши на крышу.

Схема разварки простая: на каждом доме одно волокно выводите, остальные свариваете. Получается звезда с центром в спортзале.

У нас фонарка стоит, бетонные опоры там всего лишь 3 провода идут, ноль фаза и управление освещением. Ниже на метр есть крюки пол радиотрансляционную сеть, которой естественно уже нет. На каждой 2-й опоре есть заземление. Да и практически между каждым домом есть здания только они 2 и 3 -х этажные школа, детсад, спортзал, дом культуры, дом детского творчества, музыкальная щкола. Только вот те дома которые стоят отдельно там нет ничего.

Иначе сказать на каждый дом по волокну. По оборудованию подскажите что выбрать.

Share this post


Link to post
Share on other sites

лучше скажите район и вообще где живете.. возможно тут есть провайдеры которые заинтересуются и прийдут к вам.. а вы будете или дилером или...

Share this post


Link to post
Share on other sites

Есть проблемы в выборе оптики и оборудования.

Про оптику Вам уже подсказали.

Оборудование - DES-1210, 1228, 3026, 3010.

Если хочется сэкономить, тогда DES-3226. Должны отдать по цене металлолома.



Интернет-шлюз на Микротике RB/750G.

Share this post


Link to post
Share on other sites

Можно, конечно, и с тросом использовать, просто с ним больше головной боли: на тросе возникает статическое напряжение, наводки. По ЛЭП его кажется вообще нельзя прокладывать. Можно натягивать с крыши на крышу.

Не ебите людям мозг, сказано же - столбы освещения, а не 10кВ.



Бюджетно я бы делал так - агрегатор на крайний дом, от него 8-ми (или если жаба совсем душит, то 4-х) волоконный кабель. На одно волокно по 2-3 дома.

На центральном узел ШКО-С на 24 портов, на каждом дом можно КРУН-8.

Share this post


Link to post
Share on other sites

Можно, конечно, и с тросом использовать, просто с ним больше головной боли: на тросе возникает статическое напряжение, наводки. По ЛЭП его кажется вообще нельзя прокладывать. Можно натягивать с крыши на крышу.

Схема разварки простая: на каждом доме одно волокно выводите, остальные свариваете. Получается звезда с центром в спортзале.

У нас фонарка стоит, бетонные опоры там всего лишь 3 провода идут, ноль фаза и управление освещением. Ниже на метр есть крюки пол радиотрансляционную сеть, которой естественно уже нет. На каждой 2-й опоре есть заземление. Да и практически между каждым домом есть здания только они 2 и 3 -х этажные школа, детсад, спортзал, дом культуры, дом детского творчества, музыкальная щкола. Только вот те дома которые стоят отдельно там нет ничего.

Иначе сказать на каждый дом по волокну. По оборудованию подскажите что выбрать.

В том и дело что столбы с заземлением а может и с занулением если с тросом то желательно подумать как изолировать трос от столба на некоторых опорах иначе трос может греться от разницы потенциалов на нулевом проводе.

Share this post


Link to post
Share on other sites
Бюджетно я бы делал так - агрегатор на крайний дом, от него 8-ми (или если жаба совсем душит, то 4-х) волоконный кабель. На одно волокно по 2-3 дома.

Меня прям заинтриговала эта идея. Как это можно сэкономить, использовав кабель не 16, а 8 или 4 волокон?

Share this post


Link to post
Share on other sites

Можно, конечно, и с тросом использовать, просто с ним больше головной боли: на тросе возникает статическое напряжение, наводки. По ЛЭП его кажется вообще нельзя прокладывать. Можно натягивать с крыши на крышу.

Схема разварки простая: на каждом доме одно волокно выводите, остальные свариваете. Получается звезда с центром в спортзале.

У нас фонарка стоит, бетонные опоры там всего лишь 3 провода идут, ноль фаза и управление освещением. Ниже на метр есть крюки пол радиотрансляционную сеть, которой естественно уже нет. На каждой 2-й опоре есть заземление. Да и практически между каждым домом есть здания только они 2 и 3 -х этажные школа, детсад, спортзал, дом культуры, дом детского творчества, музыкальная щкола. Только вот те дома которые стоят отдельно там нет ничего.

Иначе сказать на каждый дом по волокну. По оборудованию подскажите что выбрать.

В том и дело что столбы с заземлением а может и с занулением если с тросом то желательно подумать как изолировать трос от столба на некоторых опорах иначе трос может греться от разницы потенциалов на нулевом проводе.

Да столбы с заземлением, но еще есть крюки с изоляторами оставшиеся от радиотрансляционной сети.

Share this post


Link to post
Share on other sites

Как это можно сэкономить, использовав кабель не 16, а 8 или 4 волокон?

Вы, простите, адекватны? Или просто никогда оптику не покупали?

Share this post


Link to post
Share on other sites
Бюджетно я бы делал так - агрегатор на крайний дом, от него 8-ми (или если жаба совсем душит, то 4-х) волоконный кабель. На одно волокно по 2-3 дома.

Меня прям заинтриговала эта идея. Как это можно сэкономить, использовав кабель не 16, а 8 или 4 волокон?

Он тебе этот гемор нужен, если пропадет электричество или какой то глюк на одном коммутаторе то три следующих дома будут отдыхать. Не стоит на спичках экономить.



Бюджетно я бы делал так - агрегатор на крайний дом, от него 8-ми (или если жаба совсем душит, то 4-х) волоконный кабель. На одно волокно по 2-3 дома.

Меня прям заинтриговала эта идея. Как это можно сэкономить, использовав кабель не 16, а 8 или 4 волокон?

Он тебе этот гемор нужен, если пропадет электричество или какой то глюк на одном коммутаторе то три следующих дома будут отдыхать. Не стоит на спичках экономить.

Share this post


Link to post
Share on other sites

Он тебе этот гемор нужен, если пропадет электричество или какой то глюк на одном коммутаторе то три следующих дома будут отдыхать.

Такие случаи редкость на самом деле, а с учётом длины трассы на оптике меньшей волоконности можно будет сэкономить десятки тысяч.

Share this post


Link to post
Share on other sites
