Проблема сварки пигтейла AMP

[rinatkaa]

Описание ситуации. В наличии одномодовый кабель, который я хочу оконечить пигтейлом.

Кабель оптический ДПЛ-П-8(А)

Пигтейл: AMP 6536880-2, полное название "FOSM PIGTAIL 0.9T WHITE LC/PC TUNED 2M"

Сварочный аппарат Filtel S178.

Проблема - при выборе режима сварки SM-SM сварка не осуществляется по причине ошибки "Visual error".

Аппарат исправен. Легко получается приварить пигтейл к такому же пигтейлу, а также волокна кабеля между собой.

Взял одномодовый патчкорд, для эксперимента, сварка с кабелем успешно прошла.



Почитал про слово "TUNED" в наименовании пигтейла - суть его сводится к том, что модовое пятно гарантированно находится в одном секторе на срезе коннектора. Но как это может влиять на сварку, не понимаю.



Пробовал другие режимы, - не помогло.



Вобщем мыслей никаких, может кто подскажет чего умного ?

Edited December 11, 2011 by rinatkaa

[Gromozeka]

Описание ситуации. В наличии одномодовый кабель, который я хочу оконечить пигтейлом.

Кабель оптический ДПЛ-П-8(А)

Пигтейл: AMP 6536880-2, полное название "FOSM PIGTAIL 0.9T WHITE LC/PC TUNED 2M"

Сварочный аппарат Filtel S178.

Проблема - при выборе режима сварки SM-SM сварка не осуществляется по причине ошибки "Visual error".

Аппарат исправен. Легко получается приварить пигтейл к такому же пигтейлу, а также волокна кабеля между собой.

Взял одномодовый патчкорд, для эксперимента, сварка с кабелем успешно прошла.



Почитал про слово "TUNED" в наименовании пигтейла - суть его сводится к том, что модовое пятно гарантированно находится в одном секторе на срезе коннектора. Но как это может влиять на сварку, не понимаю.



Пробовал другие режимы, - не помогло.



Вобщем мыслей никаких, может кто подскажет чего умного ?



Если не много надо варить, попробуй в ручном режиме.

[zoro]

А режим авто что показывает :)?

[Atreyo]

Попробуй вкладывать в правую канавку в сварочнике.

Была такая ситуация прислали нам дропкабеля, и на fitel 178 волокно, он видел то ко когда оно вложено в правую канавку и режим сварки авто.

[rinatkaa]

Попробуй вкладывать в правую канавку в сварочнике.

Была такая ситуация прислали нам дропкабеля, и на fitel 178 волокно, он видел то ко когда оно вложено в правую канавку и режим сварки авто.

Спасибо так получилось.



Кстати, я варил в полуавтоматическом режиме.

Выбрал автоматический режим, пигтейл в левой канавке - ошибка сварки (Большая мощность дуги либо несоответствующие волокна).

Переложил пигтейл в правую канавку - два раза подряд сварка прошла успешно. На всякий случай взял еще один пигтейл и по этой же схеме - сварил.



Всем спасибо!!!

[Atreyo]

Не за что. Непонятно с чем связан эта проблема, на fujikura таких проблем не наблюдается.

[zoro]

сейчас в раздумьях покупать фуджикуру или фиттел... По одним отзывам 178 суппер аппарат по другим вот косяки мелкие... Ваше какое мнение плюсы минусы?

[Atreyo]

работал сам на: fitel 175,177,178. fujikura fsm 30s, 17s, 50s, 60s. В ростелекоме ребята знакомые работают на fitel 178 хвалят, но fitel не показывает сам момент сварки, и многие монтажники не любят его по этому. Сам замечал подобную проблему со сваркой некоторых типов волокн или пигтейлов или дропкабеля, причем что даже на 17 фуджикуре таких проблем нету. у нас у самих 2 прибора fujikura 17s и один fujikura 60s. Недавно встал вопрос о покупке еще 3х приборов и без раздумья заказали еще 3 60ки. Отличный аппарат некогда не подводил, варил и на крыше без всяких палаток и тд при t -12 и ветре в 5-10мс.

[zoro]

Я сам варил только на отечественном Сове-2 :) китайце кл-260, FSM-40 сам варю постоянно на FSM-50..

Один раз пробовал на fitel 175 - когда явно видел шов он упорно показал 0,02 тут же переварил шов не был виден- все равно показал 0,02 :)

Один раз на 178, не понравился штатный скаалыватель, а так аппарат дело привычки... оба раза общение с фиттелом было ограниченно сваркой...

Сейчас нужен аппаратик для работы вот думаю какой БУ или новый взять... Китаец кл-300 фуджикуру 17, Сумитоммо 37, фуджикуру 50 или фуджикуру-60 также расматриваю фител... но вот фител уже отпал :)

[Atreyo]

Сварочник как женщина лучше брать с первых рук ;)) непонятна где он был до вас и что с ним сделали, а если уж брать б.у, то сразу на сервисное обслуживание везти это еще 10 рубликов примерно из вашего кармана это если нечего менять не надо. Про китайцев скажу что слышал то ко, но отзывы были плохие. Знакомые взяли новый, не помню точную марку, но вроде kl-260 как то так и поехали варить трассу по сваркам все чисто была, рефликом мерели по завершению т.к была всего 7 муфт, в итоге перевали все что можно. По сваркам была 0,00 0,01 а на деле 0,20 минимум. Сумито не варил и не знаю что за рыба, но по сути та же вроде fujikura, но фиг его знает в последней модели сумито 39 2 печки честно не понимаю нафига они??? ведь у монтажника еще 2 руки не выросла, а fujikura 60 усаживает быстро, мне дак и одной хватает за глаза. На вашем месте я бы взял fujikura 60. Делали в небольшом городе FTTB, за 3 месяца наварали 10-15 тыс сварок на 2 аппарата fujikura 17 и 60. Не помню что бы что то ходили перевали по 2рому разу, и рефлеком меряли уже после того как кольцо сварено токо для исполнительной документации. Но я согласен сварочник дело привычки, главное не берите китайца пишет и рисует все хорошо на самом деле все очень печально. И еще если следить за оборудованием, то оно прослужить очень долго.

[zoro]

Сварочник как женщина лучше брать с первых рук ;)) непонятна где он был до вас и что с ним сделали, а если уж брать б.у, то сразу на сервисное обслуживание везти это еще 10 рубликов примерно из вашего кармана это если нечего менять не надо.

Правда брал 2 аппарата с рук но сервис сразу -Это мое стандартное условие... да я заплачу больше но бумажка от ТКС(бывшего) помогает спать спокойно- правда это продавцов больше напрягает, из 5 претендентов те кто в Москве торговали-я сразу предупредил- отвезем в сервис пускай посмотрят быстро это у них в районе 15 тысч за срочность, инженер в течении 3х часов делает всю диагностику с разбором, причем что он разбирает это я сам видел, пришли он при нас наш аппарат собирал...





Про китайцев скажу что слышал то ко, но отзывы были плохие. Знакомые взяли новый, не помню точную марку, но вроде kl-260 как то так и поехали варить трассу по сваркам все чисто была, рефликом мерели по завершению т.к была всего 7 муфт, в итоге перевали все что можно. По сваркам была 0,00 0,01 а на деле 0,20 минимум.

Китайский рандом- это да... тоже варил 260 сейчас проверяем 0,05...0,15 хотя отчетливо помню что при 0,03 я уже переваривал...



Сумито не варил и не знаю что за рыба, но по сути та же вроде fujikura, но фиг его знает в последней модели сумито 39 2 печки честно не понимаю нафига они??? ведь у монтажника еще 2 руки не выросла, а fujikura 60 усаживает быстро, мне дак и одной хватает за глаза. На вашем месте я бы взял fujikura 60. Делали в небольшом городе FTTB, за 3 месяца наварали 10-15 тыс сварок на 2 аппарата fujikura 17 и 60. Не помню что бы что то ходили перевали по 2рому разу, и рефлеком меряли уже после того как кольцо сварено токо для исполнительной документации. Но я согласен сварочник дело привычки, главное не берите китайца пишет и рисует все хорошо на самом деле все очень печально. И еще если следить за оборудованием, то оно прослужить очень долго.

ну расчитанно что сварщики ходят парой :)...Какие допуски на сварку 0,05дб или 0,1? Кстати как 17 варит он же вроде полуавтомат 0,02 это для него норма, а затухания какие в реале?

[hyolam]

Чтобы не плодить новые темы, отпишусь тут - проблема чем-то похожа.

Периодически на волокне возникают странные засветки (левое волокно на вложении).

Китайцы дают высокий разряд и плавят стык вусмерть :) Фителы варят, если не ругаются изначально на "core mismatch". Потери на рефлектограмме 0.2-0.35



Из 96 волокон с вероятностью 70% попадается на точке 1 волокно с такой засветкой. "Лечится" срезанием участка в 20-30см, но не всегда :) Последний раз срезали около метра резерва и все равно осталось.

Разные волокна, разные модуля, волокно то нормальное, то такое...

Разные волокна, разные модули, разные типы кабеля. Производитель один(не называю :), период производства(поставки) один и тот же.



Подозреваю нарушенную геометрию волокна. Кто сталкивался? просто надо производителю претензию по волокну предъявлять. Объемы там более чем негрустные...

Edited December 13, 2011 by hyolam

[Atreyo]

@zoro

Мне дак 17 ближе чем 60-ка, стоко на нем уже отварил, как родной. За прибором следим в 90% случаев сварка по 0,00 допуски в 0,05, но я такого давно не помню. Мы с тамарой ходим парой))) когда надо собрать кросс, то нету смысла посылать двоих человек, а когда муфта или много кроссов, то понятно едет уже бригада. У 17 затухания по сварочнику почти сходятся с затуханиями с рефликом, до 0,05 всегда редко помню, что бы лез что то переваривать.

@hyolam

для этого и существует входной контроль, если вы знаете, что кабель уже был с такой проблемой и попадается сразу целыми барабанами отсылаете производителю обратно и все. возможно проблема и в геометрии может волокно не круглое, а более овальное может само волокно немного толще и надо подобрать специальную программу сварки, если не сложно напишите на каком аппарате варите и какой фирмы волокно в кабеле( не прошу писать марку кабеля). Попробуйте по замечать может это токо определенный цвет волокна с такой проблемой, но скорей всего это просто нарушение производства кабеля.

[hyolam]

для этого и существует входной контроль, если вы знаете, что кабель уже был с такой проблемой и попадается сразу целыми барабанами отсылаете производителю обратно и все.

возможно проблема и в геометрии может волокно не круглое, а более овальное может само волокно немного толще и надо подобрать специальную программу сварки, если не сложно напишите на каком аппарате варите и какой фирмы волокно в кабеле( не прошу писать марку кабеля). Попробуйте по замечать может это токо определенный цвет волокна с такой проблемой, но скорей всего это просто нарушение производства кабеля.

Ну поставщик заверил в идеальном исходящем контроле кабеля. За несколько лет первый случай. Входящий контроль в сжатые сроки на 3-4 сотни барабанов по 96 и 12 волокон... жестоко...

Выше уже писал, что это все в разных типах кабеля и в разных цветах.

У поставщика полный цикл по производству (не Китай :D ). Пока собираем статистику.

Надеюсь, что все таки попалось всего несколько "битых" катушек волокна в производстве кабеля.

Edited December 13, 2011 by hyolam

[Atreyo]

Я пару раз подобное то ко видел, 1рый когда варили на fujikura 60ке, кабель был вроде белтелекабель(не уверен) и одно волокно была такое мы тоже недоумевали, но сварка прошла чисто и по рефлюку все тоже гладко, 2рой раз когда варили дропкабель ACOMA на fitele 178, пришли к выводу, что волокно g657 он видит таким образом и тоже сварка прошла без проблем. Проконсультируйтесь у производителя может волокно немного толще или еще что то. Обычно катушка волокна это 50км или 25км, если бы эта была одна катушка то везде была бы одно и тоже по цвету волокно, значит это не одна катушка а целая партия таких была.

[hyolam]

Оба волокна g652. С двух сторон идентичный кабель одного производителя, барабаны просто разные.

Вопрос был в том что, явно ли на картинке несовпадение толщины сердечника (core diameter mismatch) для двух волокон.

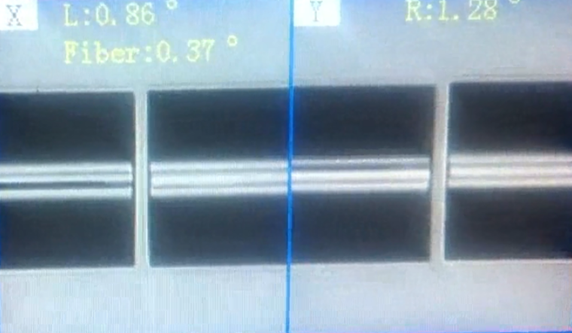

Фотка с экрана китайца. Выглядит такой порнушкой, что на фителах, что на китайцах. Первые варят с недопустимым затуханием, вторые пережигают.



У g657+g652 вроде тень в сторону 657 на сварном шве должна быть, насколько помню.



Объемы дефекта оказались меньше озвученных ранее.

Пока по всей компании около 10-15 случаев, но много кабеля установлено, но не сварено и часть еще на складах. Вероятность проверять подряд все оставшиеся катушки удручает :)

[Atreyo]

Ну на лицо, что проблема в само волокне диаметр больше скорее всего, нарушена технология вытяжки волокна из заготовки, и входной контроль такого волокна возможно даже нечего не даст. Возможно другой сварочник и сварил бы, но китайцы и фителы такие привередливые :/
