Чем защитить кабель от волокуши?

[24Constantine]

Решил вынести в отдельную тему.

Чем и как защитить кабель от волокуши?

Волокуша - это толстая цепь, которая используется как тормоз на баржах при буксировке барж кораблями. Чтобы баржи корабль не догнали. Эта цепь волочится по дну и уничтожает все походу своего движения)))

Интересно, что случится если, бронированный кабель попадет под эту волокушу?

------------------------------

Варианты: Сорвет кабель или просто через него пройдет со смещением кабеля без разрыва (если кабель змейкой укладывать)?

------------------------------

Варианты защиты: трубы и плиты.

Трубы. Это наверное целый геморрой. Их нужно как-то со сварить и опустить в воду.

Плиты. просто опустить и все. Цена плит не большая. Но не получится ли так, что волокуша заберет с собой все плиты ))))?

Данная проблема очень остро стоит и каждый из вас может с ней столкнуться. Поэтому давайте вместе думать, как быть, пожалуйста.

Спасибо.

Edited December 1, 2011 by 24Constantine

[DobroFenix]

Прокладывайте над рекой =)

Будет забавно =)

Потом можете свои опоры в аренду сдавать =)



Закопать в ил?

За одно, может клад найдёте.

Edited December 1, 2011 by DobroFenix

[lomal]

У барж точно есть волокушка? Просто википедия подсказывает, что они не используются лет сто. И сцепка с пароходом жёсткая, а не трос.

Добавлено

Прочитал соседнюю тему. Думаю кабель выдержит, если только 10 раз по одному и тому же месту не проволокут.

Edited December 1, 2011 by lomal

[24Constantine]

Прочитал соседнюю тему. Думаю кабель выдержит, если только 10 раз по одному и тому же месту не проволокут.

я разговаривал с кем-то из северфлота ))) сказали что используют эту штуку. хотя может этот человек не все знает.

Возможно вы и правы. Поверьте, мне очень хочется на это надеяться!!!

[Saab95]

Вы говорили рядом лэп проходит? А бронированный кабель имеет металлическую оболочку. Далее сами придумайте способ, как отвадить волокуши использовать=)

[vIv]

Заземлить ЛЭП в речку? Энергетики обидятся, боюсь...

[dyadyajack]

Хм... Вариант к закопать ...



Нанимаете земснаряд, драгой он вам поперек речки прокопает траншею, в ней ложите кабель.

А дальше баржи сами его волокушами и зароют надежно ...



Правда тут с кем-то с начальства экологов надо "порешать" ...

[Saab95]

Заземлить ЛЭП в речку? Энергетики обидятся, боюсь...



Вот научное обоснование - http://sermir.narod.ru/tryd/Posob/probjid.htm

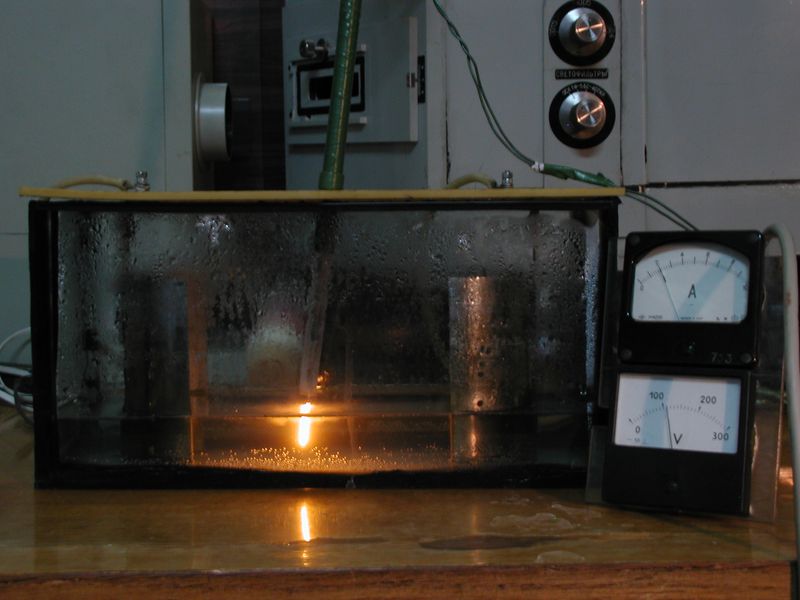

Вот результаты:





Обратите внимание на напряжение на первой фотографии, представьте что будет от 500 киловольт. Там на речке где ваш кабель будет проложен не только знак "бросать якоря запрещено", но и "движение запрещено" а так же "купаться запрещено" повесят=)

[24Constantine]

Прошу, давайте серьезнее!!!

Волокуши я напряжением не отважу. Это не реально! Как реально кабель защитить???

Может счесать по бокам бетонную плиту, чтобы в момент прохождения волокуши она без проблем поднималась и опускалась с плит.

[Saab95]

Прошу, давайте серьезнее!!!

Волокуши я напряжением не отважу. Это не реально! Как реально кабель защитить???



Ну не хотите напряжением, есть надежное и проверенное средство:





Так же есть возможность обойтись мирными способами, как кроты на грядке=)

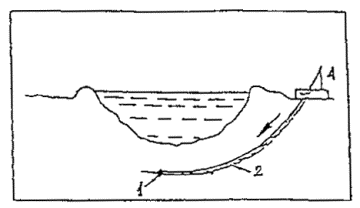

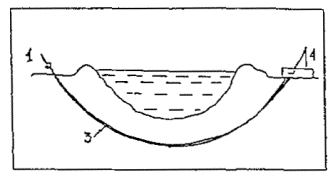

Делаете разведывательный прокол с одной и другой стороны:





Соединяете их:

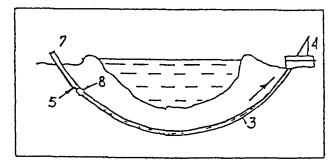

Расширяете получившийся канал до необходимого диаметра:





Протягиваете трубу:

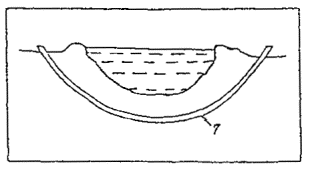

Получился просторный кабельный канал для кабелей:

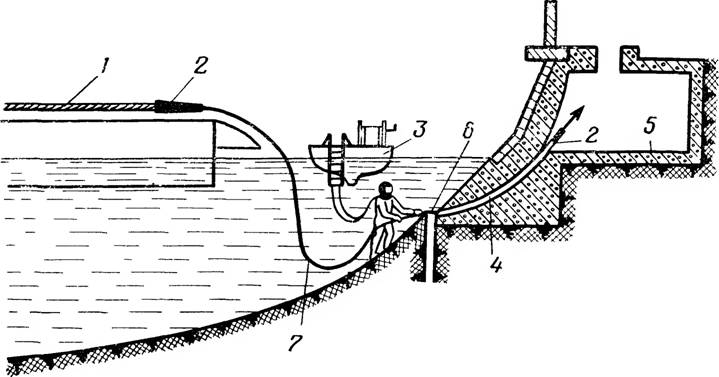

Обустраиваете выходы на берегах подобным образом (как раз водолазы с первой фотки пригодятся):





Получилась готовая кабельная канализация.

А далее уже все знают что делать=)



[lomal]

А как делается такой "разведывательный прокол" - по дуге, да ещё длиной 2,5 - 3 км?

[zurz]

http://www.dipra.org/pdf/HDD-brochure.pdf

обычно ГНБ комплектуется наборными стержнями общей длиной до 2км - в пересчете на горизонтальные - это будет чтото около 1800м, максимальным диаметром порядка 1200мм

самый длинный прокол в Китае - под р.Янцзы, 2338м. для нефтепровода из России.

абсолютный рекорд для ГНБ - 4 мили, но это была нефтяная скважина =)

Edited December 1, 2011 by zurz

[Saab95]

С помощью установки ГНБ, цены уже озвучивали в соседней теме, только под рекой будут бурить по цене 4000 если не выше, да еще затребуют измерять глубину дна по всей линии бурения. Поэтому на 3км обойдется в 12 миллионов только за работу + стоимость трубы еще 500 тыс, + обустройство колодцев 500 тыс. ну и еще по мелочи там.



Сам оптический кабель будет стоить примерно 150 тыс. Работы по прокладке втихую 150 тыс. Итого 300 тыс. Выходит на сумму прокола можно переложить кабель 43 раза =) Еще остались вопросы как защитить кабель от волокуши?

[zoro]

Так начнем с начала:

1) сколько волокон(какая скорость) вам нужна.

2) какая надежность вам требуется.

3) какой бюджет у вас есть.

4) насколько законно вы хотите это сделать.

5) какая техника у вас есть.

[Saab95]

Следуя из пункта 1 можно рассмотреть варианты установки релейки без регистрации например, меньше проблем будет, если скорости особо большие не нужны.

[zoro]

Следуя из пункта 1 можно рассмотреть варианты установки релейки без регистрации например, меньше проблем будет, если скорости особо большие не нужны.

Совершенно верно коллега :)

а так разнос в 1 км и два кабеля http://www.ocs01.ru/catalog/underwater а точнее http://www.ocs01.ru/catalog/underwater_da2 в реку... скорость да хоть... резервирование на аппаратном уровне...

[24Constantine]

Вы уже ушли от темы!!! Тут рассматриваем защиту от волокуши, а не способ прокладки. ))))

Все равно спасибо )

От волокуши можно защитить плитами. Правда счисать их бока, чтобы волокуша хорошо заходила на плиту и спускалась с нее.

Иначе возможно, плиту она просто сдвинет и кабель порвет.

[Saab95]

Вы лучше бюджет затеи огласите. Т.к. укладывать плиты в воду можно с помощью плавучего крана, а час его работы стоит ого как много=)

[24Constantine]

Та я огласил вариант защиты от волокуши. Мне это уже не нужно, там такого существа точно нет - запрещено! )))

Понятно, что защита плитами это целый геморрой. Помимо крана, нужен водолаз, чтобы направлял плиту.

Я огласил защиту, это кому нужно. )))

Понятно, что если есть участок, где нужно кабель защищать, это точно удорожает проект!!!

[klisha]

Та я огласил вариант защиты от волокуши. Мне это уже не нужно, там такого существа точно нет - запрещено! )))

Понятно, что защита плитами это целый геморрой. Помимо крана, нужен водолаз, чтобы направлял плиту.

Я огласил защиту, это кому нужно. )))

Понятно, что если есть участок, где нужно кабель защищать, это точно удорожает проект!!!

Я бы на вашем месте тупо затопил кабель и успокоился.. если он в броне - то за полгода его так засосет в ил что сами не найдете где он лежит..

[24Constantine]

Я бы на вашем месте тупо затопил кабель

Я так и сделаю (у нас запрещено волокуши ходить). Но это в другой теме.

Тут (защита от волокуши)вы не понимаете всю сложность ситуации. Когда пройдет волокуша, кабелю будет ппц. Даже ил его не спасет )))
