Cisco ASR1002, помогите с траблшутингом

[n.lobanov]

Добрый день.



Имеется Cisco ASR 1002, asr1000rp1-advipservices.03.01.02.S.150-1.S2.bin

Работал почти пол-года, без нареканий.



Две недели назад перестал подавать признаки жизни и перезагрузился:

Last reload reason: Critical software exception, check bootflash:crashinfo_RP_00_00_20111114-083947-MSK

В логах

%SYS-3-OVERRUN: Block overrun at 38D7E7B4 (red zone 304C4E20)
%SYS-6-MTRACE: mallocfree: addr, pc



На первый взгляд - проблемы с памятью, бывает, ставим себе задачу обновить IOS, подбираем подходящий.



Однако, неделю назад все повторилось.

В это же время, +- 5 минут, ASR опять перестал подавать признаки жизни.

Сам перезагрузиться не успел, коллеги перезагрузили по питанию.

Однако тоже начал делать crashinfo_RP_00_00_20111121-084500-MSK



В нем, в принципе, тоже ничего нового.

%SYS-3-OVERRUN:
%SYS-6-MTRACE:

+ отключился cef.



Кажется странным, что Cisco работала пол-года, а потом 2 недели подряд перезагружалась раз в неделю в одно и то же время.

Возможно, это просто совпадение.

Подскажите, как это дело грамотно локализовать, понять в чем причина и предотвратить возможный ребут в ближайшую неделю.

Сisco используется как BRAS, 2 full-wiew, NAT-a нет.



IOS не покупали, case открыть нет возможности.

Edited November 22, 2011 by n.lobanov

[Bambuk]

CoPP для pppoe-discovery и arp настроен?

[n.lobanov]

Тюнинга control-plane нет.

Сейчас читаю статью про это на cisco.com

http://www.cisco.com/web/about/security/intelligence/coppwp_gs.html



В итоге будет что-то похожее на:

policy-map control-plane-in
 class cp-critical-in
    police 128000 24000 48000 conform-action transmit exceed-action drop

class-map match-all cp-critical-in
 match protocol pppoe-discovery
 match protocol arp

control-plane
service-policy input control-plane-in



Пока, в качестве траблшутинга приходит только такая идея:

поскольку время предполагаемого ближайшего зависания/ребута системы известно,

подключиться в это время консолью(через COM-порт) и мониторить процессы, чтоб выяснить, что приводит к краху RP1.

Edited November 23, 2011 by n.lobanov

[SLon26]

Подсуньте ваш crashinfo в Output Interpreter, возможно тот сможет декодировать коды и выдаст вам bugid, по вашему крешу.

[n.lobanov]

Cisco.com на мою попытку воспользоваться вашим советом отвечает



"The Output Interpreter is only available to registered Cisco.com users with a Cisco service contract."



Неделя прошла, сегодня перезагрузки не было.

Заметил, что какой-то broadcast трафик сильно грузит RP.

Заметил постфактум, на графиках mrtg.

При ближайшем подобном инциденте посмотрю процессы и возьму пробу трафика.



Не ясно, почему на DLink не отрабатывает механизм "traffic control"

[SLon26]

Да прошу прошения, думал что там достаточно регистрированного акаунта бесплатного. Вывод sh align пустой? Крешинфо можете кинуть в личку попробую декодировать, если есть желание.

[n.lobanov]

Кинул файлы в личку:

Crashinfo от 14 и от 21. за 21-е файл не до конца сформировался, вероятно, с ним ничего не выйдет.



Тут нет полезной информации.

#sh alignment
No alignment data recorded
No spurious memory references have been recorded



Кроме -Traceback=, было еще в огромном количестве:

Nov 21 07:45:47 asr-1000-01 260: Nov 21 08:45:46: rn_delete: null node
Nov 21 07:45:47 asr-1000-01 261: Nov 21 08:45:46: rn_delete: null node
Nov 21 07:45:47 asr-1000-01 262: Nov 21 08:45:46: rn_delete: null node
Nov 21 07:45:47 asr-1000-01 263: Nov 21 08:45:46: rn_delete: null node

[Alx65]

Заметил, что какой-то broadcast трафик сильно грузит RP.





10 deny udp any host 255.255.255.255 (297624442 matches)



Такая штука от пользователей сильно грузит RP

[n.lobanov]

Вот что удалось выяснить:

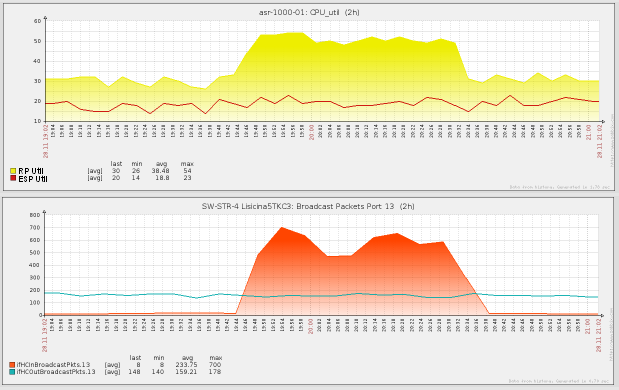

Загрузка CPU связана с наличием входящего бродкаст-трафика (Верхний график - загрузка RP, нижний - загрузка порта, pps broadcast):

В дампе видно, что это куча ARP-запросов + Gratuitous ARP



1859	0.139572	AsustekC_b6:0f:be	Broadcast	ARP	Who has 10.1.2.3?  Tell 169.254.158.195
1923	0.144200	f4:ec:38:9c:ec:13	Broadcast	ARP	Gratuitous ARP for 10.1.2.3 (Request)
1979	0.147581	AsustekC_b6:0f:be	Broadcast	ARP	Who has 10.1.2.3?  Tell 169.254.158.195
2063	0.154654	Tp-LinkT_de:d6:0f	Broadcast	ARP	Gratuitous ARP for 10.1.2.3 (Request) (duplicate use of 10.1.2.3 detected!)
1979	0.147581	AsustekC_b6:0f:be	Broadcast	ARP	Who has 10.1.2.3?  Tell 169.254.158.195
2078	0.156246	AsustekC_b6:0f:be	Broadcast	ARP	Who has 10.1.2.3?  Tell 169.254.158.195
2086	0.156246	AsustekC_b6:0f:be	Broadcast	ARP	Who has 10.1.2.3?  Tell 169.254.158.195



Alx65, подскажи, у тебя ACL приделан к Virtual-Template или к control-plane?

Где лучше такой трафик блокировать?

[Bambuk]

CoPP надо типа такого:



class-map match-all ARP
 match protocol arp
class-map match-all PPPOE-DISCOVERY
 match protocol pppoe-discovery
policy-map CONTROL-PLANE-POLICY
class ARP
  police rate 500 pps burst 100 packets
    conform-action transmit
    exceed-action drop
class PPPOE-DISCOVERY
  police rate 500 pps burst 100 packets
    conform-action transmit
    exceed-action drop
!
control-plane
service-policy input CONTROL-PLANE-POLICY



Если используется PPPoE то дополнительно:



call admission new-model
call admission limit 800
call admission cpu-limit 80
call admission pppoe 10 1

bba-group pppoe *
sessions per-vlan throttle 1000 10 60



Но даже при таких настройках флуд pppoe-discovery пакетами как минимум приведет к отказу в обслуживании, как максимум к забиванию буферов в ESP и полной потере коннективити на некоторое время.

Причем это может быть и уникаст трафик, например глюкнувшая CPE, генерящая уникастовые PADT может запросто уложить ASR.

Частично проблему можно сгладить загнав трафик с абонентских сабинтерфейсов в низкоприоритетную очередь, а с аплинков в высокоприоритетную.



interface TenGigabitEthernet0/0/0.xx
description PPPoE
[...]
plim qos input map cos  0 - 7 queue 0
!
interface TenGigabitEthernet0/0/0.yy
description Core
[...]
plim qos input map cos  0 - 7 queue strict-priority



Но от отказа в обслуживании это не спасет. per сабинтерфейс полисинг пока на стадии фичареквеста в BU.

[n.lobanov]

Bambuk, спасибо за развернутый ответ.
