Nanobridge m2

[a1x1]

Доброго времени суток!

Купили недавно два Нанобриджа 2.4 расстояния по Гуглю 6км зона Френеля чиста как слеза. Но как всегда есть маленькое НО. Всё это "хозяйство" работает чётко на частоте 2312 либо 2322 на остальных каналах, уровень сигнала повышается CCQ падает до 60-30%. Юстировка сомнения не вызывает, эфир почти чист. Скорость по спидтесту 19 мегабит входящая 27 исходящая. ACK показывает 7,1км.

20 мегабит предел на таком расстояние?

Куда копать, юстировка, прошивки, или что то ещё?

[Saab95]

27 мегабит это нормальная скорость для такого расстояния.

[a1x1]

Тоесть считаете не стоит заморачиваться?

Может на уровне софта что нибудь донастроить?

[NewUse]

на 5 ГГц с 40МГц каналом 70МБит фулл-дуплекс на том же растоянии.

Прошивка 5.3 АирМаккс отключен, шифрования нет, аск выставленно на 10км.

АП+ВДС без шифрования...

Какие у Вас уровни сигналов? Что творится по соседству в эфире? Пробовали антенну по/против часовой стрелки поворачивать?

[a1x1]

Уровни где то -73-68 dBm. По соседству в 2,312 есть точка с уровнем -90, в 2,322 ГГц тишина. (на данный момент частота 2,322) Антенну вертеть не пробовал тк Chain0/Chain1:-73/-71dB разница в 2-4 dB не значительна (поправьте если не прав)

[NewUse]

тем ни менее попробуйте повертеть, но скорость должна быть выше, при таких сигналах.

Ширина канала сколько? 20?

АСК вручную на 10-ку....

[Saab95]

Уровни где то -73-68 dBm. По соседству в 2,312 есть точка с уровнем -90, в 2,322 ГГц тишина. (на данный момент частота 2,322) Антенну вертеть не пробовал тк Chain0/Chain1:-73/-71dB разница в 2-4 dB не значительна (поправьте если не прав)



Сканировать надо с обеих сторон линка и выбирать канал исходя из данных, полученных с обеих точек. Т.к. одна точка может ловить с сигналом -90, а другая с сигналом -50, т.к. смотрит прямиком на нее=)

[a1x1]

Дак это само собой, так и делали, только загвоздка в том что при переходе на "чистый канал" например 2602, Transmit CCQ падает до 30%, шум -97dBm, а сигнал подпрыгивает до 65-63dBm. В этом собственно и проблема, куда уходит CCQ.

[NewUse]

Какая прошивка?

Мощность убирать пробовали?

Поляризацию часом не перепутали?

Edited November 7, 2011 by NewUse

[a1x1]

Прошивка 5.33 Мощность убирать не пробовал, а как можно перепутать поляризацию? Головки на обеих антеннах стоят вертикально. Читал где то что бриджам вообще пофиг на поляризацию.

А если убирать мощность то до какого предела ? Сколько должно остаться dBm для уверенного приёма?

[NewUse]

Сколько должно остаться dBm для уверенного приёма?



-60 -- -70



Головки на обеих антеннах стоят вертикально.

Ок.



Прошивка 5.33

даунгрейд до 5.3

[kosmich7]

Дак это само собой, так и делали, только загвоздка в том что при переходе на "чистый канал" например 2602, Transmit CCQ падает до 30%, шум -97dBm, а сигнал подпрыгивает до 65-63dBm. В этом собственно и проблема, куда уходит CCQ.

Это говорит об отсутствии зоны френнеля, или помехе/по соседству работающей, просканьте эфир airwiev, и в 5,10,20,40Mhz

CCQ30% если постоянно то это френнеля не хватает, 100%-30%скачками - помеха.

Сколько должно остаться dBm для уверенного приёма?

Разница между шум -97 и сигнал -65 равно 32Дбм достаточно для максимального MCS-15 ;)

PS: в реальности на 20ке у вас неплохие показатели, хотя можно и лучше немного ;)

разница между сигнал/шум =

MCS 15/7: 32 dB

MCS 14/6: 29 dB

MCS 13/5: 25 dB

MCS 12/4: 22 dB

MCS 11/3: 18 dB

MCS 10/2: 14 dB

[Ivori]

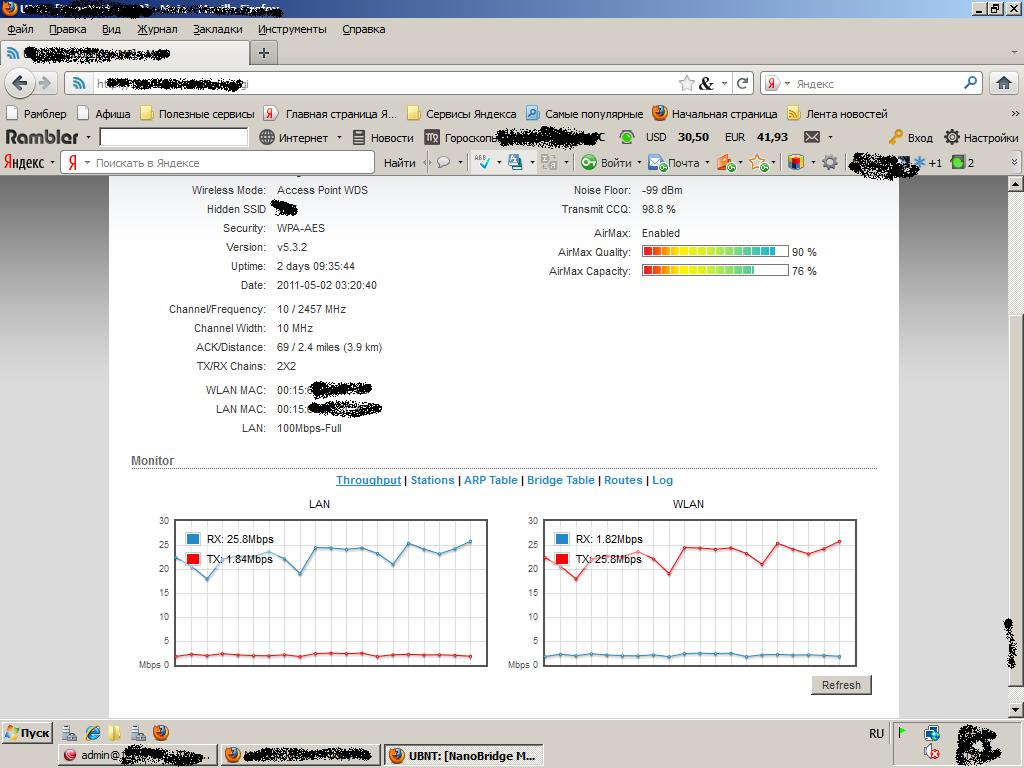

Для не желающих читать форум. Выкладываю пример правильно работающей базы точка- многоточка.

Обращаем внимание на

1)работа в своём разрешенном диапазоне 2.4гг - не лезем ни в 2.5 ни в 2.3

2)Уровень шума - смотрим каким должен быть

3)Смотрим, что работаем в 10 Мг полосы

4)Смотрим на нагрузку в пиках 28 М бит.

5)Смотрим на уровни и качество канала.

Edited November 8, 2011 by Ivori

[Deac]

Выкладываю пример

Где пример?



Где видно, что это PtMP, хорошо бы скрин с БС.



З.Ы. Даже в Paint-е можно выделить кусок изображения и сохранить в файл.

Edited November 8, 2011 by Deac

[Ivori]

Разве я не дал скрин?

[kosmich7]

Для не желающих читать форум. Выкладываю пример правильно работающей базы точка- многоточка.

Обращаем внимание на

4)Смотрим на нагрузку в пиках 28 М бит.

Сколько устройств подключено к нормально работающей Базе ? для 28 М бит



А если в пике 35-40 М бит то шо ? много ? 20устройств за ними 50-60клиентов 100% онлайн в пике

[Deac]

Разве я не дал скрин?

Дал, но поздно. :)



Сколько устройств подключено к нормально работающей Базе ?

Вот этого как раз на скрине и нет.

[Ivori]

Сколько устройств подключено к нормально работающей Базе ? для 28 М бит



А если в пике 35-40 М бит то шо ? много ? 20устройств за ними 50-60клиентов 100% онлайн в пике



На базе 35 - 42 станции.(в зависимости от времени и дня недели)

Скрин дан при 37 клиентах. Из них 4 клиента имеют по 5 пользователей.( то есть малоквартирные дома)

28 -30 м бит это всё что можно выжать из 10Мг полосы в режиме точка - многоточка.

В режиме точка -точка -удп трафиком выжимал 52 мбита.



Важное дополнение.

1)У всех клиентов идеальная видимость

2)Самый дальний клиент 4 км в основном 2-2.5км

3)Уровень приёма на базе не ниже -65

Edited November 8, 2011 by Ivori

[Deac]

Скрин дан при 37 клиентах. Из них 4 клиента имеют по 5 пользователей.( то есть малоквартирные дома)

А нельзя ли сделать так, чтобы на скрине это было отражено?

[Ivori]

А нельзя ли сделать так, чтобы на скрине это было отражено?

Если нужно срочно посмотреть - то ищите в теме фак по убнт.

Завтра могу дать свежий.



По поводу начала темы у автора.

на таком расстоянии бриджи должны выдавать в режиме точка точка в канале 10мг не менее 30 м бит.

в 20мг у вас должен быть стабильный полтинник ТСП трафиком и до 70 мб удп трафика.



Что касается 20мг ширины канала - то я уже не раз писал, что мерить нужно не спидтестом а ай перфом.

нагружать канал несколькими потоками.

Edited November 8, 2011 by Ivori

[NewUse]

В режиме точка -точка -удп трафиком выжимал 52 мбита.

при 10МГц? круто :) полу-дуплекс?, а на TCP?



у мну всё хуже, при LOS 7км NBM5 PtP, 60Mbit дуплекса смог выжать но только в 40МГц....

Edited November 8, 2011 by NewUse

[Ivori]

при 10МГц? круто :) полу-дуплекс?, а на TCP?



на тсп было 30 м бит.

[Saab95]

Круто наверно иметь сигналы не ниже -65 =) как же быть клиентам за 15км от БС? С флэшкой бегать?

[Ivori]

Круто наверно иметь сигналы не ниже -65 =) как же быть клиентам за 15км от БС? С флэшкой бегать?



Для таких клиентов нужно совершенно другое оборудование.

Всё что дальше 5 км на пост ви фи уже в режиме точка многоточка нормально НЕ работает

[SSD]

Круто наверно иметь сигналы не ниже -65 =) как же быть клиентам за 15км от БС? С флэшкой бегать?

р2р никто не отменял.
