Антенна для RB751U-2HnD (без допиливания) Существует ли такое?

Добрый день.

Собственно сабж.

Ищется внешняя антенна для RB751U-2HnD.

Но такая , чтобы просто подключил и работает - без всяких допиливаний (по возможности).

Не подскажете где такое найти?

Видел вот это -http://routerboard.com/ACSWI, но наверное она нормально не встанет на RB751U-2HnD.



Буду рад помощи.

Edited by user_145

Share this post


Link to post
Share on other sites

Для того чтобы подключить внешнюю антенну к RB751U-2HnD нужно поставить внутрь корпуса пигтейл MMCX-RPSMA. На него уже можно накрутить любую антенну.

Share this post


Link to post
Share on other sites

Для того чтобы подключить внешнюю антенну к RB751U-2HnD нужно поставить внутрь корпуса пигтейл MMCX-RPSMA. На него уже можно накрутить любую антенну.

Пигтейл - как-то не по феншую :)

Хочется поставить такую антенну чтобы торчала из роутера, а не валялась рядом.

Возможно надо искать переходник http://www.fab-corp.com/home.php?cat=274 ?

Хотя возможно использование и пигтейла, но сам разьем сделан так, что пигтейл всередину роутера не спрячешь.

Edited by user_145

Share this post


Link to post
Share on other sites

Вы вообще это устройство в руках держали?=)

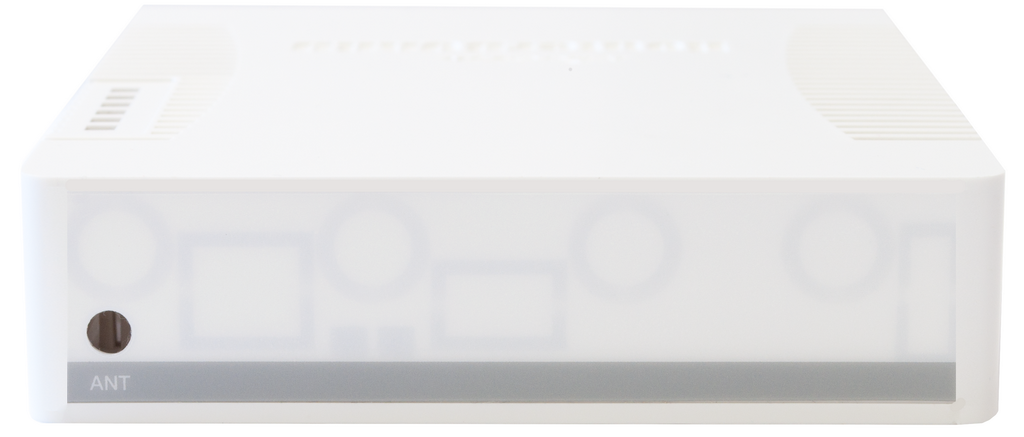

У него в корпусе просверлено отверстие для внешней антенны:

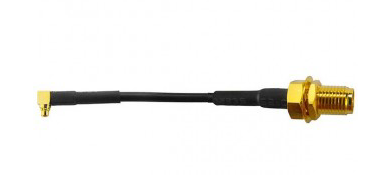

Надо открыть корпус и вставить туда вот такой пигтейл:






В итоге будет торчать из корпуса обычный разъем, куда можно навернуть комнатную антенну. Или через переходник любую внешнюю.

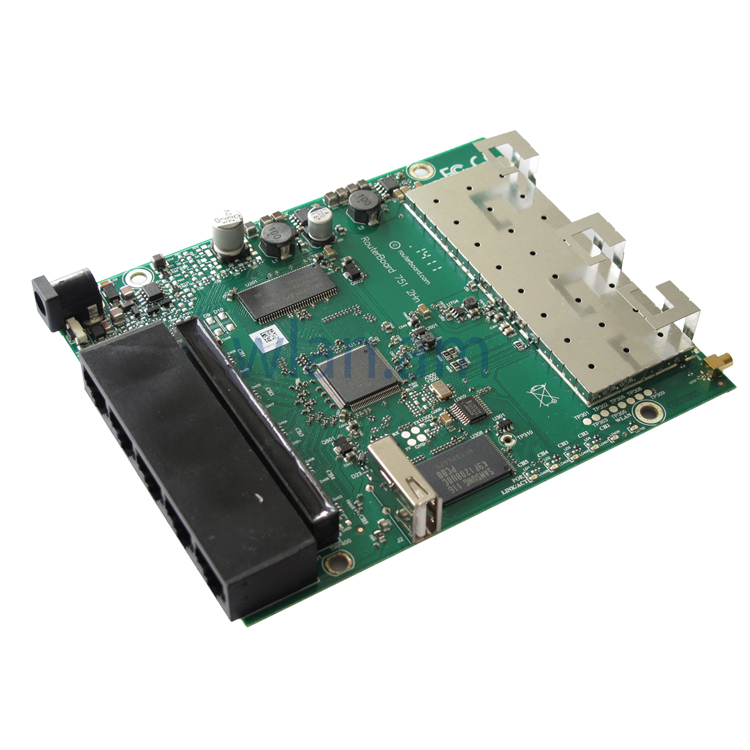

Пигтейл нужен именно с загнутым MMCX, иначе его нельзя будет разместить в корпусе, на плате видно что разъем находится с самого края платы:




Share this post


Link to post
Share on other sites

Было лень, но пришлось бежать за фотиком :).

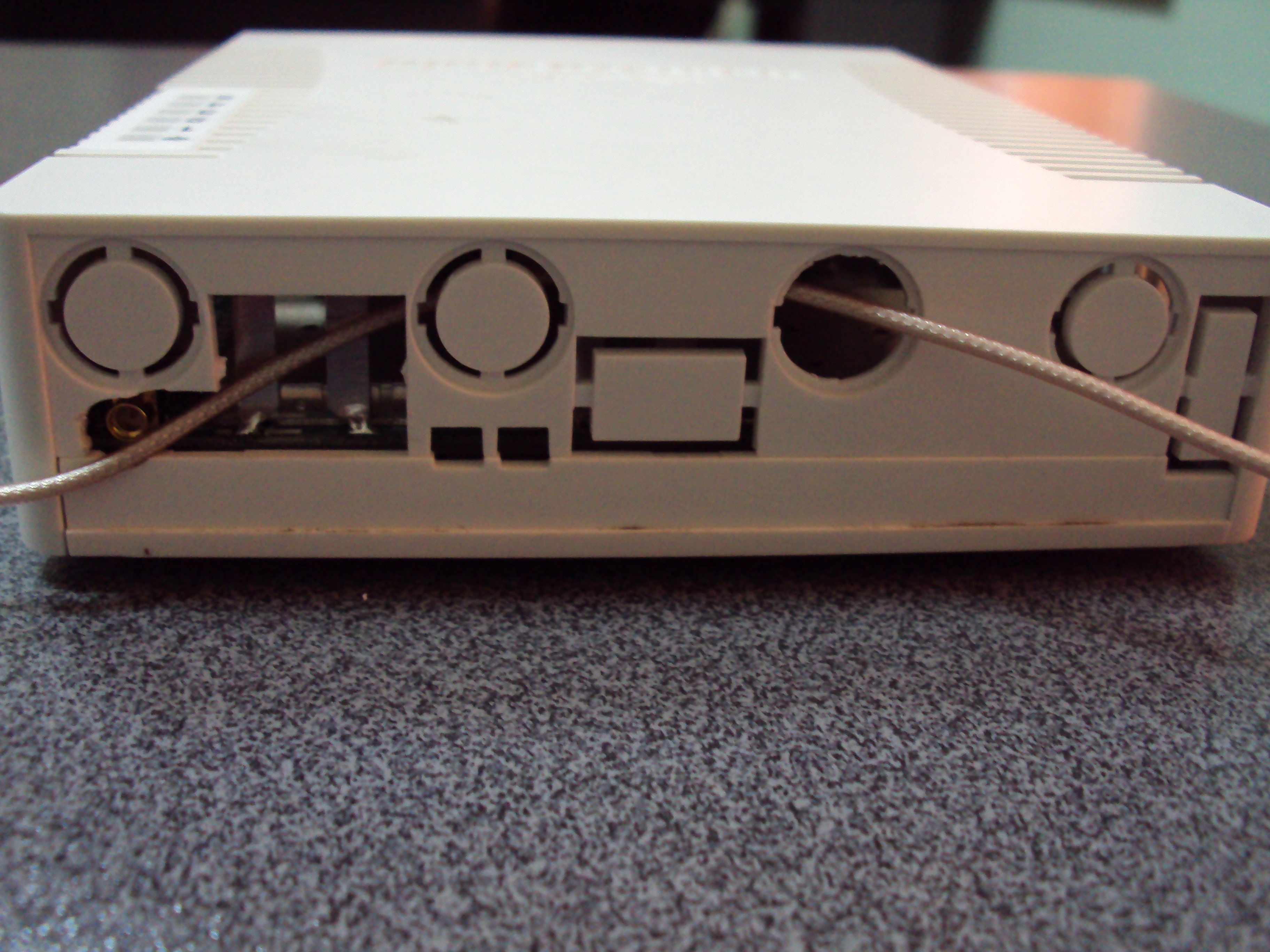

1.

post-42673-066414200 1320415627_thumb.jpg

Пришлось срезать кусочек задней панели возле пигтейла и выломать часть для разьема.

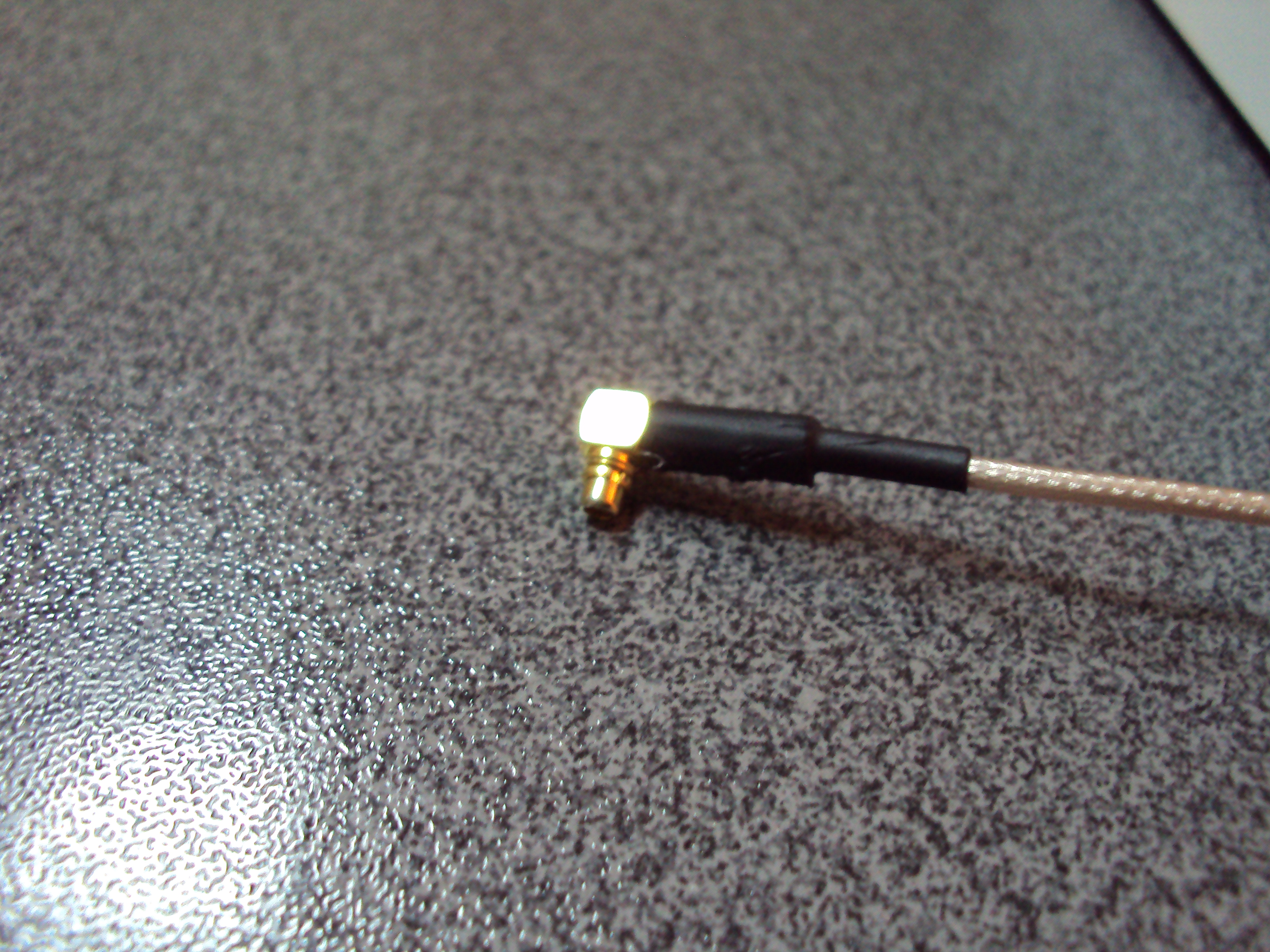

2

post-42673-053616600 1320415654_thumb.jpg

Пигтейл вроде правильный

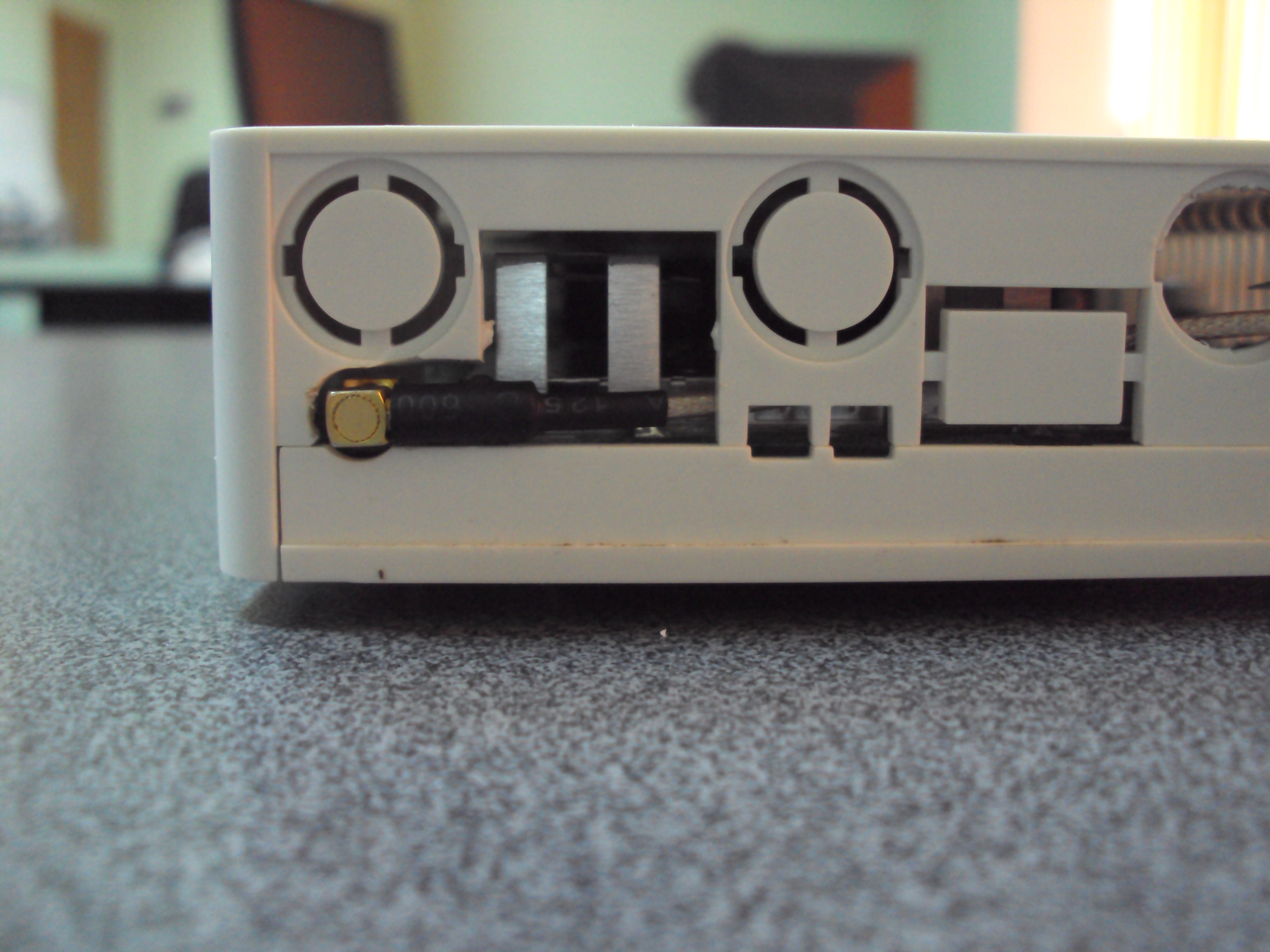

3

post-42673-043814100 1320415754_thumb.jpg

Вставляю пигтейл - вроде зашло.

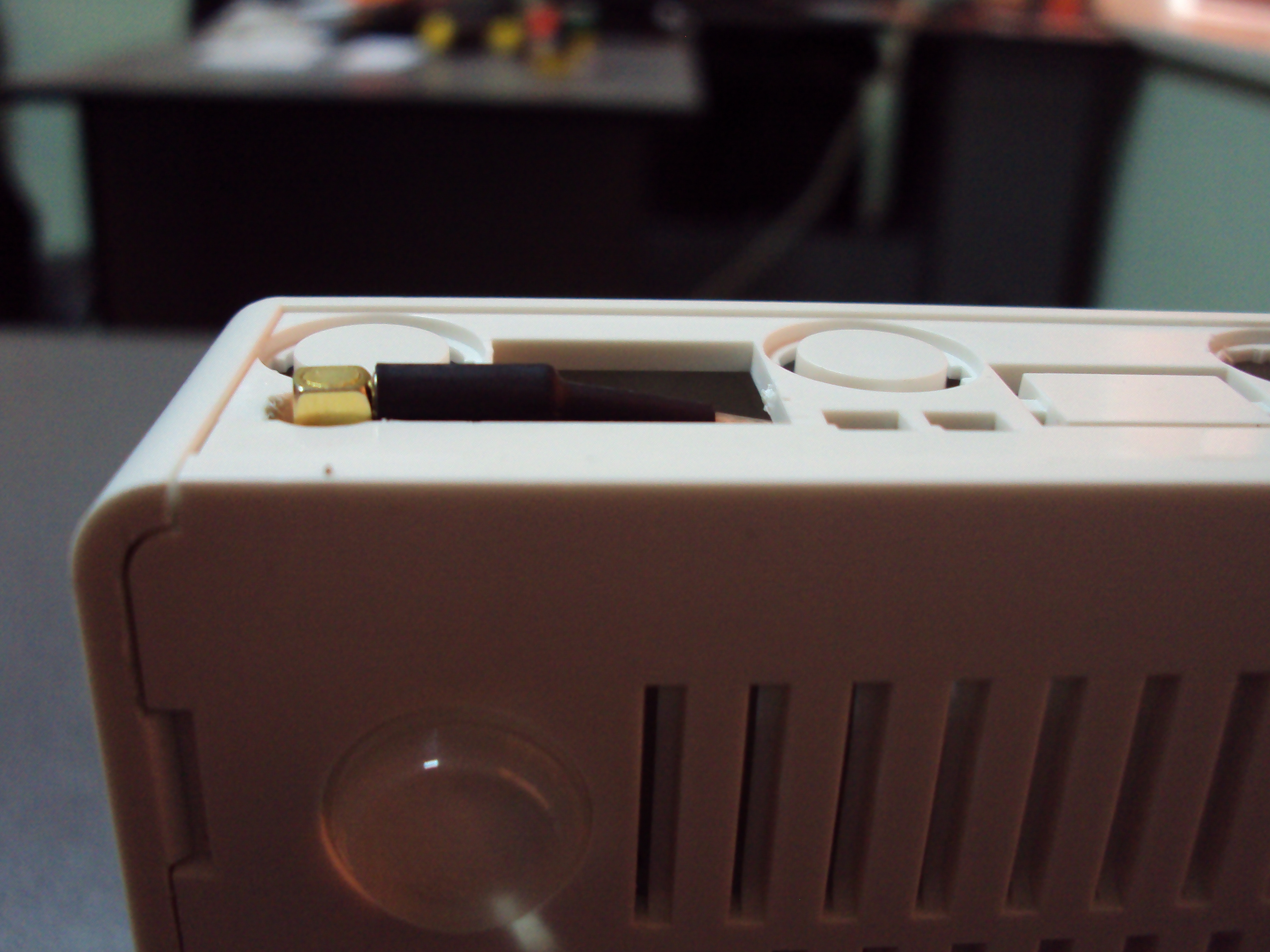

4

post-42673-011360400 1320415779_thumb.jpg

... но выступает пигтейл.

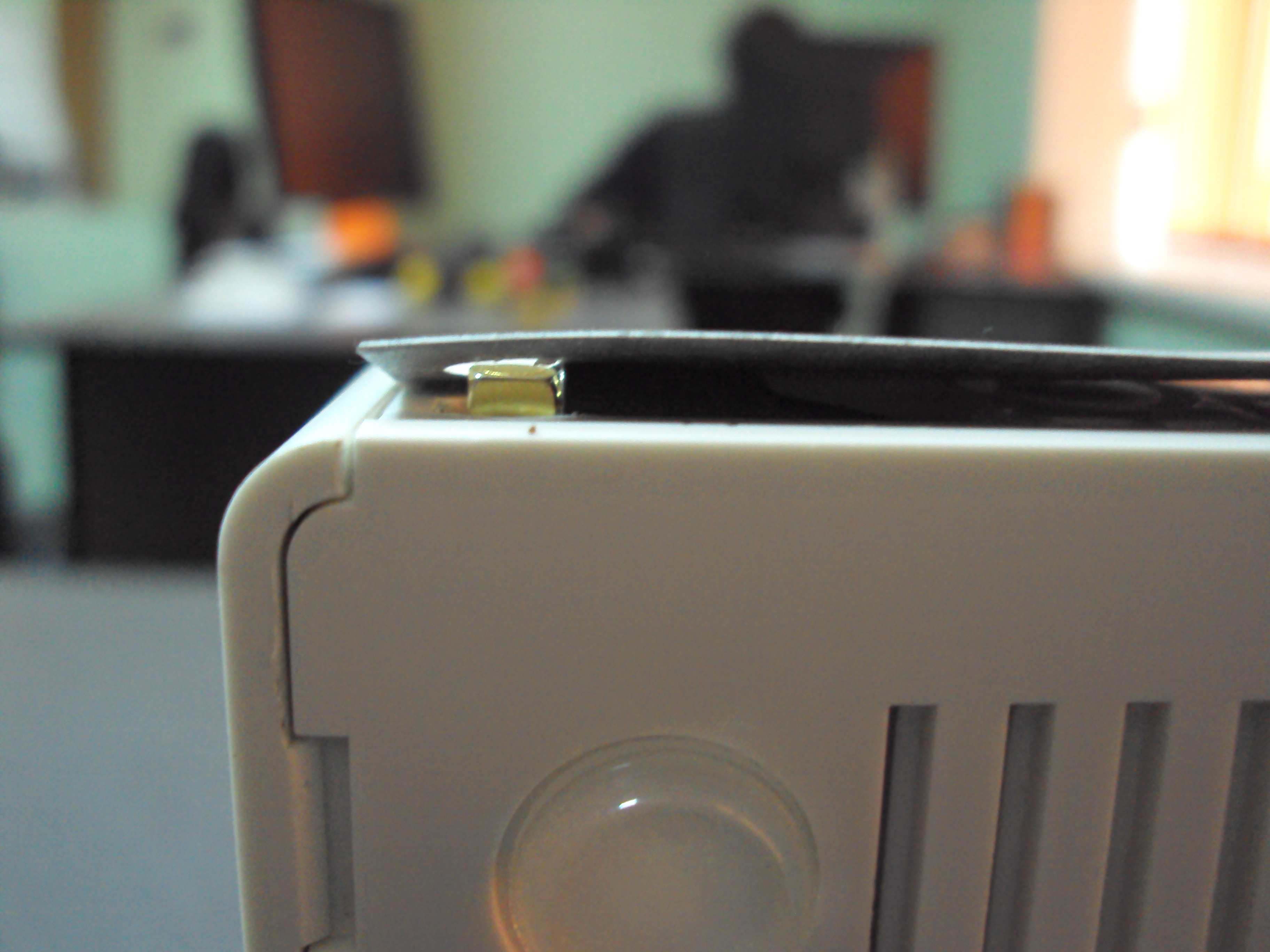

5

post-42673-075933000 1320415797_thumb.jpg

и не дает приклеить заднюю фальш-панель.

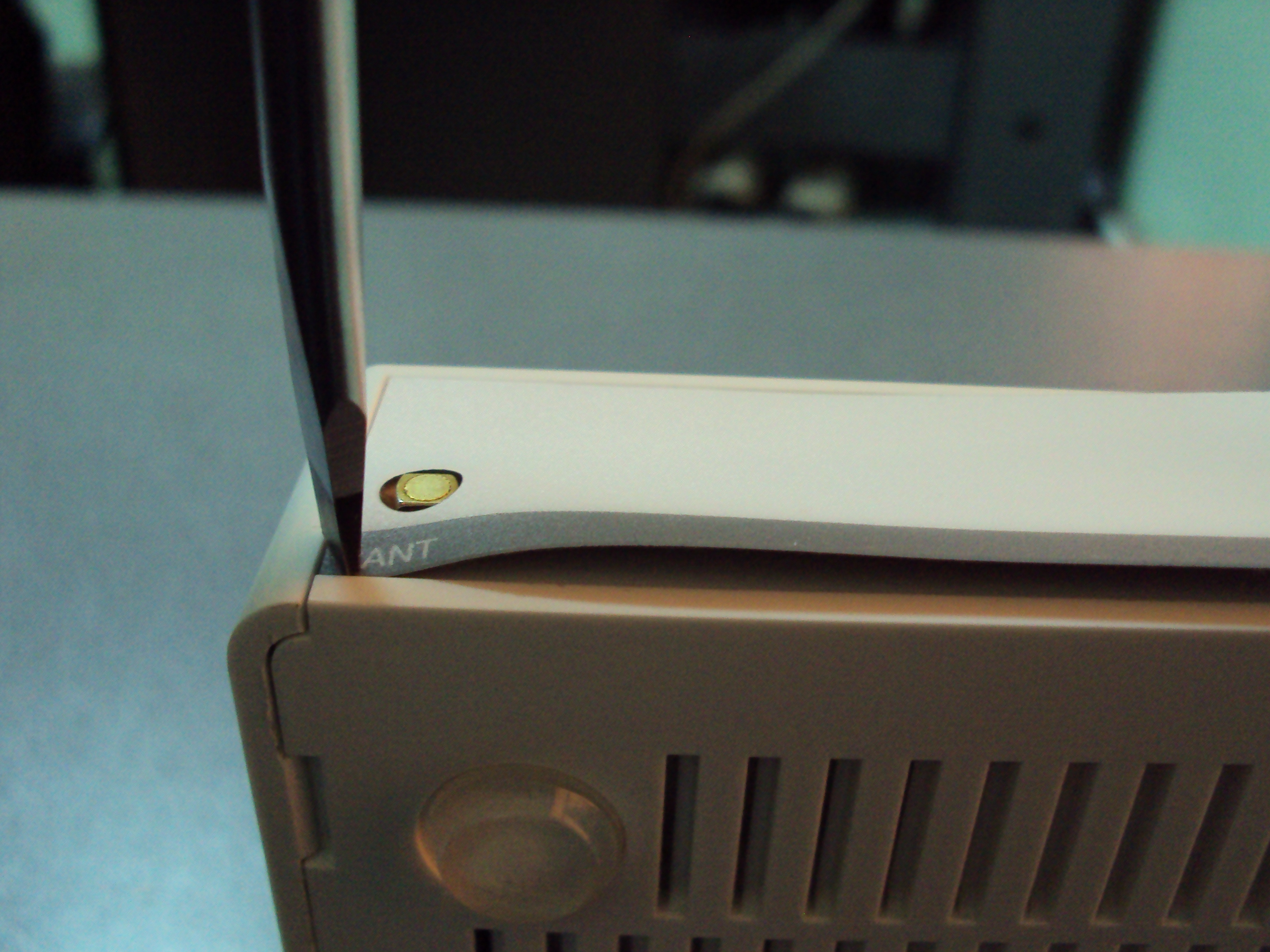

6

post-42673-082695600 1320415816_thumb.jpg

Либо резать еще эту наклейку либо искать пигтейл с низкопосаженным MMCX

Edited by user_145

Share this post


Link to post
Share on other sites

Там идет не mmsx Right Angle а вот такой прямой CONN MMCX PLUG STRAIGHT RG178 или переходник RPSMA Female - MMCX Male

Вот это мне уже нравится.:)

Но боюсь что таки переходнички будет напряжно достать.

Буду рад если ошибаюсь.

Share this post


Link to post
Share on other sites

А так вот вы про что=) Тогда паяльник вам поможет. Делов на 2 минуты чтобы перепаять разъем на плате в другую сторону.

Share this post


Link to post
Share on other sites

А так вот вы про что=) Тогда паяльник вам поможет. Делов на 2 минуты чтобы перепаять разъем на плате в другую сторону.

Хм. Это идея. Но не знаю получится ли переставить задом наперед - имеется ввиду распиновка разьема - но это можно глянуть.

Но блин, еще паять роутер за 80 уголовных единиц уже не хочется.)

Надо написать в саппорт микротика и нажаловаться, чтобы впаяли RP-SMA. )

Share this post


Link to post
Share on other sites

А для чего вы хотите подключить к нему внешнюю антенну? Неужели встроенных мало?

Share this post


Link to post
Share on other sites

А для чего вы хотите подключить к нему внешнюю антенну? Неужели встроенных мало?

Маловато).

По крайней мере босяцкие роутеры за 25-30 у.о. работают лучше - в плане дальности и стабильности вайфай.

Share this post


Link to post
Share on other sites

А вы его в каком режиме используете? В N или B/G? Сколько он каналов прием/передача показывает на вкладке HT беспроводной карты? Если отметить там все галочки, включить B/G то дальнобойность будет нормальная.

Share this post


Link to post
Share on other sites

А вы его в каком режиме используете? В N или B/G? Сколько он каналов прием/передача показывает на вкладке HT беспроводной карты? Если отметить там все галочки, включить B/G то дальнобойность будет нормальная.

N выключен , только Б/Ж.

Может у меня глючный именно этот екземпляр?

Share this post


Link to post
Share on other sites

А на вкладке HT все галочки отмечены? Мощность не забыли прибавить?

Share this post


Link to post
Share on other sites

А на вкладке HT все галочки отмечены? Мощность не забыли прибавить?

Спасибо за помощь )

Но суть темы это не меняет - но подходящей антенны как не было так и нет.)

Share this post


Link to post
Share on other sites

Но суть темы это не меняет - но подходящей антенны как не было так и нет.)

Если так, нах было брать?

Самосбор RBxxx + R52xx + Корпус на выбор(можно со встроенной антенной, можно без), выйдет не дороже, а RB751U-2HnD занимает вполне определённую нишу и там выглядит вполне достойно.

Share this post


Link to post
Share on other sites

Но суть темы это не меняет - но подходящей антенны как не было так и нет.)

Если так, нах было брать?

Самосбор RBxxx + R52xx + Корпус на выбор(можно со встроенной антенной, можно без), выйдет не дороже, а RB751U-2HnD занимает вполне определённую нишу и там выглядит вполне достойно.

Power AP N и роутер и покрытие хороше.

Share this post


Link to post
Share on other sites

Но суть темы это не меняет - но подходящей антенны как не было так и нет.)

Если так, нах было брать?

Самосбор RBxxx + R52xx + Корпус на выбор(можно со встроенной антенной, можно без), выйдет не дороже, а RB751U-2HnD занимает вполне определённую нишу и там выглядит вполне достойно.

Взят был в качестве ознакомительного образца.

В RB-XXX , кроме РБ-49Х>129$, нету 5-ти езернет портов.

А насчет своей ниши 751 - с вами согласен.



Думаю тему можно закрывать.

Share this post


Link to post
Share on other sites

Так по дальности покрытия и скорости прокачки получается этот девайс не особо уж и хорош? Есть смысл брать ?

Share this post


Link to post
Share on other sites

Так по дальности покрытия и скорости прокачки получается этот девайс не особо уж и хорош? Есть смысл брать ?



По скорости работы, если правильно настроить, переплюнет любой роутер (мощность надо уменьшать чтобы получить максимальную скорость). Дальность действительно со встроенными антеннами не очень, однако для покрытия квартиры вполне хватит, или 2 этажа частного дома - вполне нормально пробивает.



Если сравнивать RB751U-2HnD и RB411AH+R52n-M+2 антенны 2дби - последний имеет зону покрытия на 30-40 процентов больше, и позволяет подавать на антенны большую мощность, тем самым еще больше увеличивая зону покрытия.
