Пионер-провайдер

Есть задумка организовать раздачу интернета по технологии wifi . В качестве точки доступа есть вот такой девайс :

MikroTik RB/411AHPON MIMO2x2

Планировалось что клиентами будут ставиться MikroTik RB/SXT-5D или Nanostation Loco M5.

Не определюсь пока с круговой антенной на на базовую точку 5 ГГц и клиентским оборудованием. Подскажите, кто что думает по этому вопросу. Сам в этом деле новичек, не хотелось бы напарываться на грабли и плохое железо. Спасибо

Share this post


Link to post
Share on other sites

Есть задумка организовать раздачу интернета по технологии wifi . В качестве точки доступа есть вот такой девайс :

MikroTik RB/411AHPON MIMO2x2

Планировалось что клиентами будут ставиться MikroTik RB/SXT-5D или Nanostation Loco M5.

Не определюсь пока с круговой антенной на на базовую точку 5 ГГц и клиентским оборудованием. Подскажите, кто что думает по этому вопросу. Сам в этом деле новичек, не хотелось бы напарываться на грабли и плохое железо. Спасибо

Если исключить убнт из возможных клиентов, то в остальном все нормально. Для работы в 2х2 МИМО советую забыть про круговую антенну, используйте дуал-пол сектора.

Share this post


Link to post
Share on other sites

Девайс, аналогичный MikroTik RB/411AHPON MIMO2x2 можно собрать самому. А еще лучше собрать их три, взять три секторных антенны и использовать в качестве клиентов MikroTik RB/SXT-5D. Там, где дальность велика, для нормальной работы SXT, можно их установить в рефлектор.

Share this post


Link to post
Share on other sites

Мне можно ссылки на хорошие антенны для покрытия в круг?

Share this post


Link to post
Share on other sites

Например вот эта антенна не плоха - Maximus Sektor 5g-17dbi-120. MIMO VP-HP угол работы 120 градусов, усиление 17дби это по двум каналам вместе, на деле реальная 15дби по двум каналам, значит каждая панелька каждой поляризации имеет реальное усиление 12-13дби. Соотношение вперед/назад довольно плохое, так же и подавление боковых лепестков плохое. Поэтому на одну трубу 3 антенны вешать не стоит, нужен разнос метров 10 хотя бы, или опускать ниже уровня крыши/лифтовой будки, если размещение будет на крыше высокого дома. Максимальная дальность работы такой антенны на клиентов SXT - 5 километров в LOS. Присоединиться на минимальной скорости возможно на 12-13 километров в LOS.



На базу нужно радиокарту R52Hn, у нее мощность на передачу выше, чем у R52n-M. Следовательно спектр не будет сильно расползаться при ограничении мощности до 18дб. Выше мощность поднимать не стоит. Т.к. при работе в точка-многоточка при разноудаленных клиентах увеличение мощности ничего не изменит, близкие клиенты станут работать хуже, дальние - лучше, в итоге средняя прокачка только упадет. Так же при высокой мощности на базах, они будут мешать сами себе.

Share this post


Link to post
Share on other sites

Насколько я понял что в комплекте 2 панельки у антенны ?

Интересуют варианты клиентского оборудования.

Edited by server801

Share this post


Link to post
Share on other sites

Насколько я понял что в комплекте 2 панельки у антенны ?

Интересуют варианты клиентского оборудования.



RB/SXT, Groove + антенна, RB711 + бокс с антенной.

Share this post


Link to post
Share on other sites

Насколько я понял что в комплекте 2 панельки у антенны ?

Интересуют варианты клиентского оборудования.



RB/SXT, Groove + антенна, RB711 + бокс с антенной.



RB711 желательно использовать с MIMO антенной 25-30дб, для очень дальних подключений. Т.к. создание на его основе антеннабоксов бестолковая затея - все равно параметры будут на уровне RB/SXT или даже хуже. А дорогие и качественные антеннабоксы MIMO использовать не выгодно, дешевле среднюю решетку или тазик MIMO использовать.

Share this post


Link to post
Share on other sites

Думал круговую антенну PheeNet ANT58-112ON http://asp24.ru/besprovodnoe-oborudovanije/antenna/antenny-5-ggc/dlja-bazovyh-stancy-1/pheenet-ant58-112on/, кто ее использовал ?

Ребят, меня интересуют оптимальные примеры , марки антенн . Я сам новичек в этой области, не хочется лишний раз обжигаться на девайсах, деньги не лишние, сами понимаете ...

По поводу частоты ... В чем разница использования 2.4 Ггц и 5 в России.... По какой частоте использования меньше дадут по жопе, ессно нет лицензий ?

Edited by server801

Share this post


Link to post
Share on other sites

Во всех диапазонах надают=) только в 2.4 можно спрятаться при не высокой мощности передатчиков, однако и качество связи там будет плохое.



Круговые антенны вообще использовать не стоит, т.к. их указанное усиление действует при не большом уровне по вертикали. Находясь прямо под антенной внизу многоэтажки сигнал будет довольно слабый, а вот на 2-3 км - достаточно высокий. Советую попрактиковаться вот с этим калькулятором сигнала - http://www.nporapira.ru/doc65.html - там указываете мощность на передачу, усиление антенн (нужно вычитать 3дб из каждой для получения реальной картины) и смотрите какие уровни сигналов можно получить и какие скорости при этом.



В мире wi-fi есть хорошее оборудование и плохое. Хорошее может стоить 3000р и хорошо работать. Плохое может стоить 10000р и работать плохо. Начиная работать в этой сфере нужно основываться на опыте других, а не набивать шишки самостоятельно. В одних случаях лучше сразу переплатить 50 процентов стоимости, чтобы получить нормально работающее решение, чем купить дешевое и полгода мучать себя и своих клиентов, в итоге потом покупая более дорогое оборудование, потеряв при этом 200 процентов от первоначальной суммы.

Share this post


Link to post
Share on other sites

Вот! Золотые слова! Maximus Sektor 5g-17dbi-120. MIMO VP-HP на одно станции нужно ставить две , итого комплект чуть более 12 тыс ? У нее угол раскрыва 120 градусов насколько я понял ... Или есть еще каие нибудь варианты?

Share this post


Link to post
Share on other sites

Мы лучше напишите в каких магазинах можете отовариваться и что хотите получить в итоге. Так же место установки антенны БС, расстояния до клиентов, есть ли у всех прямая видимости и т.д. А еще лучше сделать рисунок где будет указано расположение базы и клиентов. И примерный план крыши, на которой можно разместить оборудование.

Share this post


Link to post
Share on other sites

Насколько я понял что в комплекте 2 панельки у антенны ?

Интересуют варианты клиентского оборудования.



RB/SXT, Groove + антенна, RB711 + бокс с антенной.



RB711 желательно использовать с MIMO антенной 25-30дб, для очень дальних подключений. Т.к. создание на его основе антеннабоксов бестолковая затея - все равно параметры будут на уровне RB/SXT или даже хуже. А дорогие и качественные антеннабоксы MIMO использовать не выгодно, дешевле среднюю решетку или тазик MIMO использовать.

Там как бы 1 чаин.

Share this post


Link to post
Share on other sites

Магазины знаю только http://shop.nag.ru , http://asp24.ru , http://mikc.ru . Если есть дешевле, подскажите ! Канал 16-20 мегабит хочу отдать клиентам, клиентов порядка 10-15 . Частота 5ГГц , дабы не засирать эфир и особо не светится....

Но есть разногласия насчет 2.4 и 5 Ггц. 5 Ггц используют в основном для магистральных линков. 2.4 - для клиентов. Так что же лучше и правильней ?



Вот что прочитал

Решением от 15 июля 2010 г., ГКРЧ России отменяет выдачу обязательных частных Решений ГКРЧ для использования систем фиксированного беспроводного доступа в диапазонах 5150-5350 МГц и 5650-6425 МГц. Ограничение на данные диапазоны частот снято для всей территории России.[20]



http://ru.wikipedia.org/wiki/Wi-Fi



Точка MikroTik RB/411AHPON MIMO2x2 ( пацаны сказали : проверены временем ! )

Состав:

- Материнская плата (RB/411AH) Atheros AR7161, 680MHz CPU, 64MB RAM, 64MB NAND Storage;

- Корпус внешнего исполнения (CA/OTS);

- Радиокарта R52nM (802.11a/b/g/n, 2.4/5GHz);

- Два переходника N female - MMCX;

- Источник питания 24V (18POW);

- Инжектор питания через Ethernet (RB/POE).



С антенной никак не определюсь



Клиентские устройства :

MikroTik RB/SXT-5D ( сказали что работает убойно ) или Nanostation Loco M5 ( это под вопросом... )

Расстояния до клиентов 1-1.5 км думаю максимум . Дома 5 этажки + частный сектор , по разному.... Крыша двухскатная из оцинокованной стали . Ключи от чердака есть в надежном месте...

Edited by server801

Share this post


Link to post
Share on other sites

Я бы советовал 2.4 и нестандартные частоты, как уже отмечалось, проще замаскироваться...

Share this post


Link to post
Share on other sites



Вот что прочитал

Решением от 15 июля 2010 г., ГКРЧ России отменяет выдачу обязательных частных Решений ГКРЧ для использования систем фиксированного беспроводного доступа в диапазонах 5150-5350 МГц и 5650-6425 МГц. Ограничение на данные диапазоны частот снято для всей территории России.[20]



Точка MikroTik RB/411AHPON MIMO2x2 ( пацаны сказали : проверены временем ! )

Состав:

- Материнская плата (RB/411AH) Atheros AR7161, 680MHz CPU, 64MB RAM, 64MB NAND Storage;

- Корпус внешнего исполнения (CA/OTS);

- Радиокарта R52nM (802.11a/b/g/n, 2.4/5GHz);

- Два переходника N female - MMCX;

- Источник питания 24V (18POW);

- Инжектор питания через Ethernet (RB/POE).





Есть еще хороший магазин wifimag.ru.



То, что вы привели про 5ггц, это никак не связано с каким-то безлицензионным использованием этого диапазона. В любом случае нужно получать разрешение.



Про MikroTik RB/411AHPON MIMO2x2 пацаны правильно сказали, т.к. заработать на продаже этого можно прилично=) Гораздо лучше использовать RB433 (большая живучесть), карты R52Hn (больше мощность, не так сильно фонят при ее понижении), алюминиевый корпус alubox. Антенну для 5ггц я уже писал. Если хотите 2ггц, то мимо там лучше не использовать, для 2ггц хорошая антенна MAXIMUS-D 2400-16-120 клиентам тогда RB411+R52n-M или Mikrotik RouterBoard 711-2Hn - там уже радиокарта встроена и цена низкая, разместите в корпусе antennabox2. Для пары километров хватит с лихвой.

Share this post


Link to post
Share on other sites

Присмотрел антенну , возьму наверно 2 штуки вот таких девайсов SAS56017-120AL

С широким углом излучения 120 градусов по горизонтали, 8 градусов по вертикали и высокую энергетики в 17 дБ, антенна способна обеспечить хорошего качество сигнал на относительно большой площади. Алюминиевый корпус обеспечивает легкий монтаж серии Mikrotik RouterBOARD RB4xx.

В круг там мне и не нужно , а вот пару антенн по 120 градусов = 240 - как раз к месту . Что думаете насчет этих девайсов?

Edited by server801

Share this post


Link to post
Share on other sites

Это антенна средней паршивости. Без паяльника вы ее не подключите к радиокарте. Как переделать ее есть вот тут - http://forum.nag.ru/forum/index.php?showtopic=67577



Однако она работает, не смотря на свои плохие характеристики=)

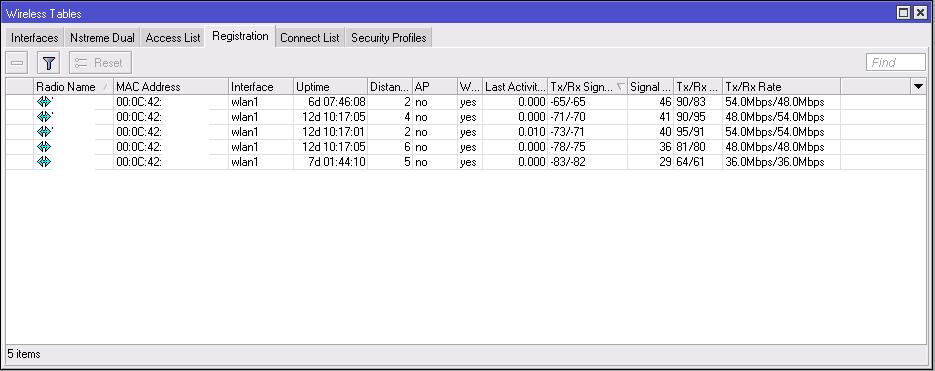

На скрине первый, второй, третий и пятый клиенты (если считать сверху) ловят ее на ExtraLink Antena BOX5 23 dBi, которые кстати не плохие антенны имеют в своем составе. Расстояния там реальные на скрине показаны. Четвертый клиент ловит на Sunparl SPDP-515810-SP, она тоже хреновенькая, однако работает. Причем этот клиент не попадает в 120 градусов работы антенны, а находится почти сбоку ее. Видимость во всех случаях почти полный LOS.



Если использовать в качестве клиентов RB/SXT, то включив их в A режиме и использовав одновременно 2 их антенны, можно будет так же подключать где-то максимум на 2-3-5 километров. В зависимости от скорости работы.

Share this post


Link to post
Share on other sites

Итак вернемся к вашему совету насчет антенны 5g-17dbi-120. MIMO VP-HP Так там две антенны? Работать как будет? Цена конечно внушительная, но если мощная - то стоит взять или нет?

Share this post


Link to post
Share on other sites

Это МИМО антенна, там 2 разъема и внутри 2 панельки, одна в вертикальной, другая в горизонтальной поляризации. С ней можно получить до 100 мегабит скорости в канале, если клиенты будут RB\SXT.



Если использовать SAS56017-120AL то максимальная скорость будет всего 40 мегабит, при работе с клиентами RB\SXT.



Начинка в любом случае будет одна и та же:



Mikrotik RouterBoard 433 - 3250р.

Mikrotik R52Hn - 1750р.

Пигтейл MMCX Right Angle to N Female Bulkhead 25 cm. - 200р.

Alubox - 875р.

Антенна секторная SAS56017-120AL - 2665р.

Блок питания (POE) 24v 1,6 A - 330р.

Maximus Sektor 5g-17dbi-120. MIMO VP-HP - 6266р.



Вариант с однополяризационной антенной:



RB433 - 3250

R52Hn - 1750

Пигтейл - 200

SAS56017-120AL - 2665

БП - 330



Итого - 8195



Вариант с двухполяризационной антенной:



RB433 - 3250

R52Hn - 1750

Пигтейл - 200x2

Alubox - 875

5g-17dbi-120-mimo-vp-hp - 6266

БП - 330



Итого - 12871, так же нужны будут 2 высокочастотных кабеля, это еще 1000р.



Есть еще вариант номер 3, с RB\SXT в качестве базы:



Mikrotik RouterBOARD SXT 5HnD - 3000р.

Лицензия MikroTik SW/L4 WISP AP (Level 4) - 950р.



Итого - 3950р. за одну базу. За стоимость решения на одном антеннабоксе со 120 градусной антенной вы купите уже 2 RB\SXT и будет у вас уже нормальная зона покрытия. Антенна RB\SXT нормально покрывает угол 60 градусов, а так же будет работать на 1-2км и с 120 градусными углами. А если использовать ее только в A режиме, то можно не заморачиваться особо с направлением=)



Поэтому оптимальный вариант - делать базу на RB\SXT, поставив 2-3 штуки. Потом их всегда можно будет поставить клиентам, а для базы купить другое оборудование. Когда в сети уже будет большое количество клиентов и она начнет приносить деньги.

Share this post


Link to post
Share on other sites

Я все таки выбрал второй вариант

Вариант с двухполяризационной антенной:



RB433 - 3250

R52Hn - 1750

Пигтейл - 200x2

Alubox - 875

5g-17dbi-120-mimo-vp-hp - 6266

БП - 330

Думаю что это будет правильный решением, точка не на пять минут, а выжать хочется все что есть , иначе говоря - за что мы платим деньги )))) .

Но из оборудования уже есть в наличии

Состав:

- Материнская плата (RB/411AH) Atheros AR7161, 680MHz CPU, 64MB RAM, 64MB NAND Storage;

- Корпус внешнего исполнения (CA/OTS);

- Радиокарта R52nM (802.11a/b/g/n, 2.4/5GHz);

- Два переходника N female - MMCX;

- Источник питания 24V (18POW);

- Инжектор питания через Ethernet (RB/POE).

Осталось антенну 5g-17dbi-120-mimo-vp-hp - 6266 , и в конце написано :

так же нужны будут 2 высокочастотных кабеля, это еще 1000р.



Хотелось бы узнать, что за кабеля и для чего они ?



UDP. В планах еще нужна точка доступа , в другом районе, но собирать уже из вышепредложенных девайсов.

Edited by server801

Share this post


Link to post
Share on other sites

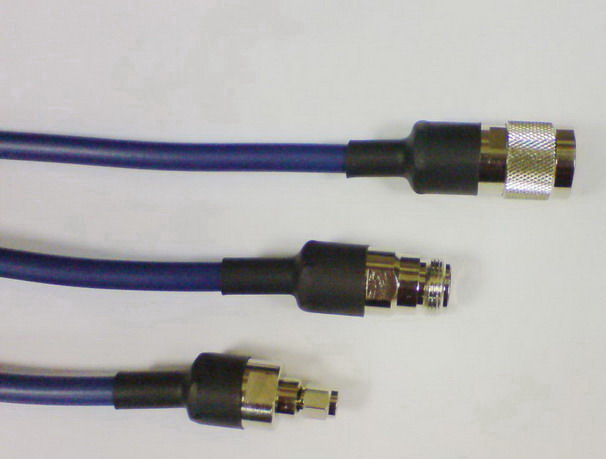

Вам эти кабеля нужны для того, чтобы подключить антенну к корпусу с оборудованием, нужны вот такие, как на этой фотографии, самый верхний кабель:






Только конечно не такой тонкий=) Есть более толстые и качественные кабельные сборки.



Оборудование для БС нужно размещать в металлическом корпусе, ваш же "Корпус внешнего исполнения (CA/OTS)" пластмассовый, а стоит дороже алюминиевого. А все остальное в принципе пойдет.

Share this post


Link to post
Share on other sites
Только конечно не такой тонкий=) Есть более толстые и качественные кабельные сборки.

Ссылки можно на качественные провода?

Корпус будет алюминевый, уже заказал другой... Тот не стал брать...
