biox Posted September 30, 2011 Posted September 30, 2011 (edited) Коллеги есть ли у кого опыт сварки оптики без разрыва кабеля? Поделитесь пожалуйста технологией или подкиньте ссылок на материалы. Буду весьма признателен. Edited September 30, 2011 by biox Вставить ник Quote
Grizzy Posted September 30, 2011 Posted September 30, 2011 (edited) Коллеги есть ли у кого опыт сварки оптики без разрыва кабеля? Поделитесь пожалуйста технологией или подкиньте ссылок на материалы. Буду весьма признателен. Когда варится только один модуль, остальные без разрыва проходят муфту транзитом? Есть такой опыт. Основные заморочки с разделкой. Какой тип кабеля? Edited September 30, 2011 by Grizzy Вставить ник Quote

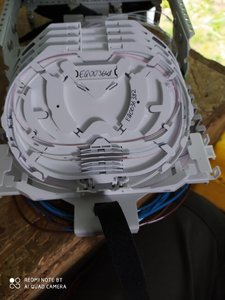

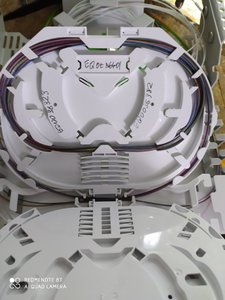

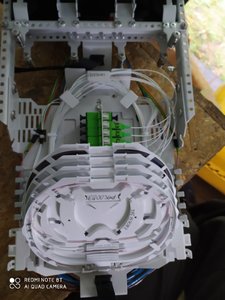

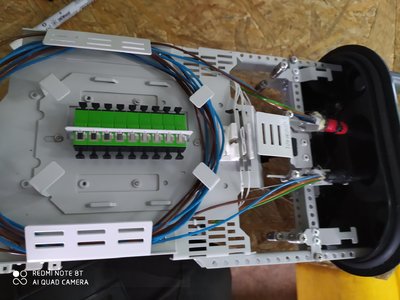

[anp/hsw] Posted September 30, 2011 Posted September 30, 2011 Можно собственно разрезать модуль "вдоль" вот такой штукенцией: http://shop.nag.ru/catalog/02331.Instrument/04259.Razdelka-optovolokna/05583.80785 Ну или ее безродным китайским аналогом за 20$. Сразу скажу, что это изрядный геморрой, и так стоит делать, если у вас в модуле не менее, скажем, 8 волокон. Кабель просто вводится в специальное округлое отверстие муфты, очищается, сворачивается колечком под кассетой, а нужные модули вскрываются и развариваются. Вставить ник Quote
biox Posted September 30, 2011 Author Posted September 30, 2011 Мужики я постоянный покупатель в shop.nag.ru я в общем знаю как делается сабж.... меня интересует именно правильная разделка и правильная укладка......... там длинны, порядок, нюансы.... Вставить ник Quote
hRUst Posted September 30, 2011 Posted September 30, 2011 (edited) Все зависит от марки кабеля, количества модулей и применяемой муфты. Есть муфты, открывающиеся пополам таким образом, что ввести кабель не разрывая ненужные модули - не проблема. Нужно отмерить, сколько колец модулей сделаете внутри муфты, чтобы хватило сварить разрезаемые волокна, и уложить целые модули ровно, по периметру муфты. Если же еще нужно оставить целыми волокна в том модуле, в котором находятся разрываемые волокна, то нужно вскрывать модуль. Либо спец. устройством, либо острым ножом и твердой рукой - технология - как палку деревянную ножом зачищаете - аккуратно снять кусочек модуля вдоль его длины и вытащить волокна. P.S. Извините если сумбурно - пятница, вечер... Edited September 30, 2011 by hRUst Вставить ник Quote
[anp/hsw] Posted September 30, 2011 Posted September 30, 2011 Мужики я постоянный покупатель в shop.nag.ru я в общем знаю как делается сабж.... меня интересует именно правильная разделка и правильная укладка......... там длинны, порядок, нюансы.... Да какие могут быть нюансы? Длина волокна и модулей точно такая же, как при обыкновенной разварке. Нюанс только один - непрерывное волокно сложнее обычного укладывать в кассету. Просто возьмите кусок кабеля да тренируйтесь - это как обычная сварка, только гемороя побольше. Вставить ник Quote
dIMbI4 Posted September 30, 2011 Posted September 30, 2011 ну у меня при сварке кольца кабелем 48 (6 по 8) после покупки miller MSAT 5 нефигово так выросла производительность труда. очень приятно доставать сварочник для сварки тока 2 волокон вместо 9. а так, применяю 3 инструмента при разделке диэлектрика. стриппер ACS - для снятия внешней оболочки, Стриппер RCS 114 RCJS - для вскрытия внутренней оболочки с модулями, так удобнее ибо толщина маленькая. ну и собственно MSAT 5 для вскрытия модуля. хотел купить MSAT (кубик) но остановила цена. Вставить ник Quote
[anp/hsw] Posted September 30, 2011 Posted September 30, 2011 Одно волокно == одна минута, не сильно большая экономия. А разботать с неразрывной петлей из волокон не сильно удобно. Лично я использую этот метод редко, мне проще сделать лишних 5-6 сварок, чем резать модуль. Вставить ник Quote
Gunner Posted October 1, 2011 Posted October 1, 2011 ' timestamp='1317402925' post='643844']Одно волокно == одна минута, не сильно большая экономия. А разботать с неразрывной петлей из волокон не сильно удобно. Лично я использую этот метод редко, мне проще сделать лишних 5-6 сварок, чем резать модуль. А потери на сварке вас не смущают ? Вставить ник Quote
[anp/hsw] Posted October 1, 2011 Posted October 1, 2011 Если у вас в руках современный сварочник, то 0.00-0.02дб нельзя считать потерями - вы при укладки перекручивающегося волокна больше потеряете. А если вы варите по 0.1 - тогда однозначно, потери смутят. Вставить ник Quote
dIMbI4 Posted October 1, 2011 Posted October 1, 2011 ну минут 10 сварка лишних 8 волокон, учитывая непролазные условия на чердаках, все 15, когда в балку головой упираешся. на 10 точках в день получается уже 2 часа как никак, а это уже серьезное время. да и нет никаких проблем положить петлю в кассету. Вставить ник Quote
biox Posted October 1, 2011 Author Posted October 1, 2011 В принципе всё ясно. На самом деле редко проектируем все линии в схеме одной ёмкости, но иногда бывает. В последний раз задолбались 24 волокна резать и варить.... Вот и пришла мысль опробовать новую технологию........ Вставить ник Quote
dIMbI4 Posted October 1, 2011 Posted October 1, 2011 ну у нас просто топология кольцо в 48волокнах - задолбаешся лишнее варить. Вставить ник Quote

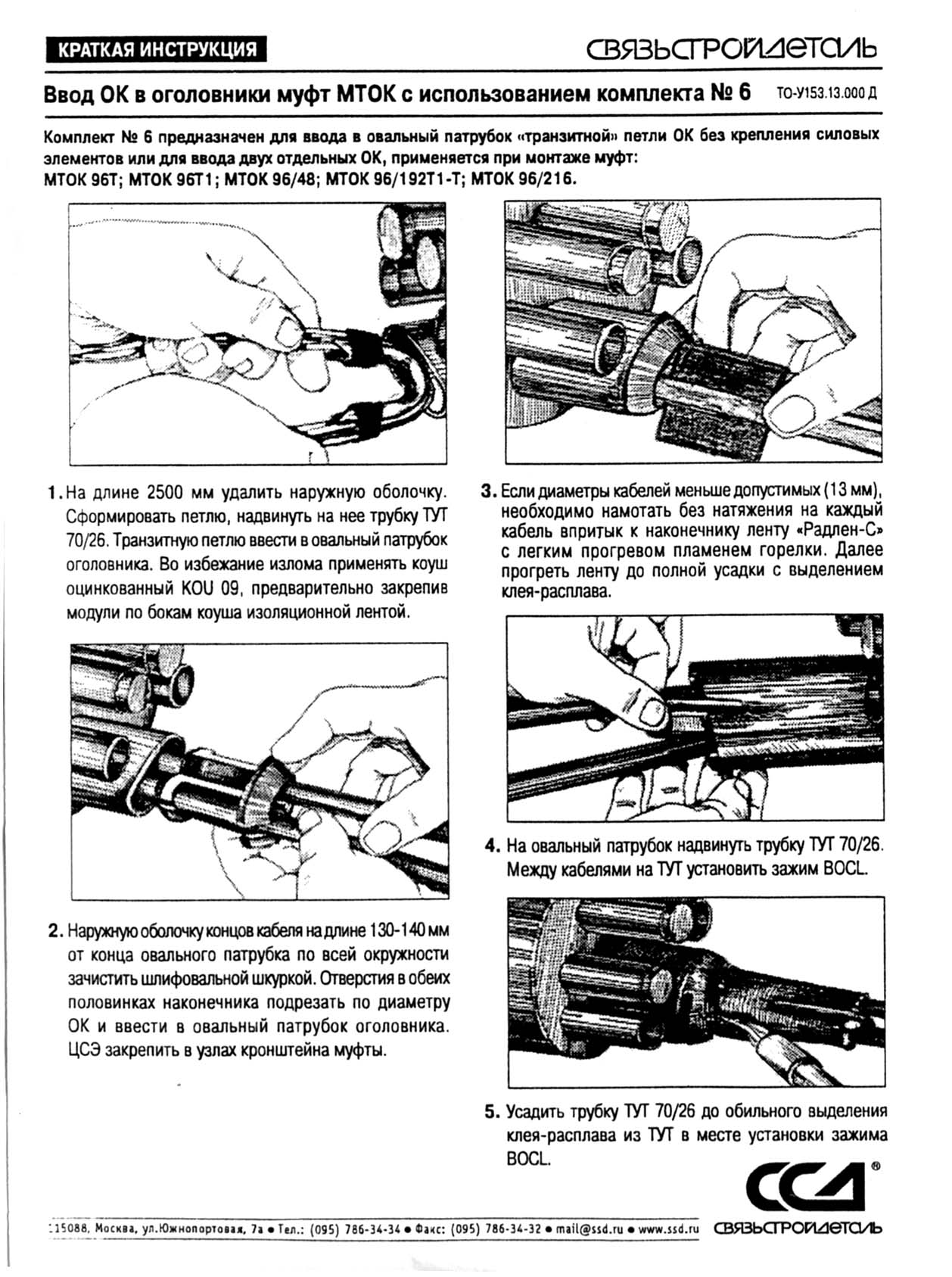

Tomass Posted November 17, 2011 Posted November 17, 2011 ну у нас просто топология кольцо в 48волокнах - задолбаешся лишнее варить. см. инструкцию на муфту МТОК - сама муфта немного устарела (подробной инструкции на новую просто найти не могу). Но сам принцип разделки кабеля и ввода транзитной петли остался без изменений. МТОК 96-48.pdf Вставить ник Quote
fivtin Posted November 17, 2011 Posted November 17, 2011 думаю более актуально вскрывать модуль без разрыва в монотубном кабеле (правда не уверен что указанные выше инструменты могут это сделать), а многомодульные кабели проще разрезать нужный модуль, потому как модули все равно перевиты между собой и трудно будет уложить обнаженные неразрезанные волокна в кассету Вставить ник Quote
Diman_xxxx Posted March 28, 2013 Posted March 28, 2013 ... ну и собственно MSAT 5 для вскрытия модуля. хотел купить MSAT (кубик) но остановила цена. Добрый день! Купил "Кубик" с модулями все понятно. А как быть с центральной трубкой. где 8-16 ов нехотелось бы их рубить по разным соображениям. Я обломался с фуджикуровским кабелем ОКПЦ где трубка 4-5 мм диаметром. Можно ли ее продольно вскрыть без разрыва ОВ ??? Вставить ник Quote
Sonneandsky Posted May 15, 2013 Posted May 15, 2013 Добрый день. Уважаемые коллеги, хочу купить "Стриппер извлечения ОВ из модулей 1,8...3,2мм Miller MSAT" Если у кого опыт использования данного стрипера на кабеле ОПЦ (Еврокабель-1), там диаметр модуля 3,5мм Получается ли вскрывать модуль данного размера без разрыва? Буду признателен за ответы. По теме: Сегодня варили три муфты SNR-FOSC-D-T (GPJ-D-T) , кабель ОПД-4*4А-6 (6кН) На дом два волокна остальное транзит, на муфту не торопясь 1,5 часа+ 30 минут таскание инструмента и крепеж кабеля. В общем очень довольны сэкономили 36 сварок (т.е в место 48 варили 12, один модуль резали полностью по этому и задумался купить MSAT) Вставить ник Quote
said777 Posted May 15, 2013 Posted May 15, 2013 ' timestamp='1317376085' post='643731']Можно собственно разрезать модуль "вдоль" вот такой штукенцией: http://shop.nag.ru/catalog/02331.Instrument/04259.Razdelka-optovolokna/05583.80785 Если кому нужно могу продать за 7т. Вставить ник Quote
Hoper Posted May 15, 2013 Posted May 15, 2013 Интересен сам опыт применения,оправдан ли? риски? Вставить ник Quote
said777 Posted May 15, 2013 Posted May 15, 2013 Если много волокон, то хорошая экономия воремни, но самое главное это не будет потерь в муфте, где волокно не сварено а разделано и уложено без разрыва волокна. Вставить ник Quote
Hoper Posted May 15, 2013 Posted May 15, 2013 Очень сомневаюсь в экономии времени,потерь в муфте действительно меньше будет,но при хорошей сварке вы на рефе не увидите и оценить не сможете. Вставить ник Quote
biox Posted May 15, 2013 Author Posted May 15, 2013 Вопрос ещё и в надёжности. Зачем вам лишние точки отказа? Не слышал правда пока про применение сего на монотубе. Вставить ник Quote
Diman_xxxx Posted May 15, 2013 Posted May 15, 2013 Вопрос ещё и в надёжности. Зачем вам лишние точки отказа? Не слышал правда пока про применение сего на монотубе. Вот и я о том - КАК быть на монотубе диаметром 4 мм ???? Как его вскрыть без разрывов,? Вставить ник Quote
said777 Posted May 15, 2013 Posted May 15, 2013 Очень сомневаюсь в экономии времени,потерь в муфте действительно меньше будет,но при хорошей сварке вы на рефе не увидите и оценить не сможете. Экономия существенная при большом колличестве волокон в модуле или в кабеле, особенно при проверке каждого волокна рефлектомтром после сварки на разных длинах волн. Особенно для тех кто использует CWDM технологию. Вставить ник Quote
dIMbI4 Posted May 15, 2013 Posted May 15, 2013 Пробкйте дешевый мсат-5 он срежет любой модуль. Вставить ник Quote
