Радиомост 17км

[pahan174]

Добрый день.

Есть задача запустить в коттеджный поселок интернет.



По поселку скорее всего будут раздавать на Юбиках с точкой на доме.

Вопрос какое оборудование использовать, чтобы поднять радиолинк на 17 км.

Видимость прямая. В хорошею погоду невооруженном глазом видно предполагаемую точку подключения к провайдеру.

Хочется около 30-40 мб/с



Работал сам и знакомый радист говорит использовавать infinet.

У меня еще под вопросом microtic. О них узнал только недавно, опыта небыло.

[rmika]

А какое количество килопакетов будет достаточно? Если 5-20 то микротик подходящий вариант.

[Eugesha]

А какое количество килопакетов будет достаточно? Если 5-20 то микротик подходящий вариант.



Proxim QuickBridge очень хорошая железяка

[Deac]

Хочется около 30-40 мб/с

Такой backhaul вполне м.б. построен на MT, даже для случая FD.

RB411AH + R52Hn вполне хватит.

Рекомендуется использовать 5GHz band, в силу его меньшей засранности.

[pahan174]

Планируем 5GHz использовать.

А MT, как я понимаю, можно сразу и как маршрутизатор использовать, чтобы допустим клиентам дать доступ по PPTP потом?

[Saab95]

Ага можно, только для не большого количества клиентов или не все разом качать будут. Но на 30-40 должно хватить и 300мгц проца.

[nickywolf]

Добрый день.

Есть задача запустить в коттеджный поселок интернет.



По поселку скорее всего будут раздавать на Юбиках с точкой на доме.

Вопрос какое оборудование использовать, чтобы поднять радиолинк на 17 км.

Видимость прямая. В хорошею погоду невооруженном глазом видно предполагаемую точку подключения к провайдеру.

Хочется около 30-40 мб/с



Работал сам и знакомый радист говорит использовавать infinet.

У меня еще под вопросом microtic. О них узнал только недавно, опыта небыло.

RADWIN,Wave IP, Инфинет. Первый от 2,4-6 Ггц, два других и в 6 могут работать. Там на 17 км лесов и гор нет? прямая оптическая видимость, немного разниться с радиовидимостью. Ещё бы топологию понять.

[nickywolf]

Добрый день.

Есть задача запустить в коттеджный поселок интернет.



По поселку скорее всего будут раздавать на Юбиках с точкой на доме.

Вопрос какое оборудование использовать, чтобы поднять радиолинк на 17 км.

Видимость прямая. В хорошею погоду невооруженном глазом видно предполагаемую точку подключения к провайдеру.

Хочется около 30-40 мб/с



Работал сам и знакомый радист говорит использовавать infinet.

У меня еще под вопросом microtic. О них узнал только недавно, опыта небыло.

RADWIN,Wave IP, Инфинет. Первый от 2,4-6 Ггц, два других и в 6 могут работать. Там на 17 км лесов и гор нет? прямая оптическая видимость, немного разниться с радиовидимостью. Ещё бы топологию понять.

Визуальной видимостью

[pahan174]

Еще раз добрый день.

Решили остановиться на Инфинете. Вроде нужный канал должен дать. InfiLINK R5000-S



Подскажите, если не трудно.

А будет такая схема работать?

Хватить ли мощности маршрутизатора Mikrotik RB/MRTG?

Нужен ли к нему биллинг для учета клиентов. Если да, то пойдет ли ExpertBilling?

Edited October 12, 2011 by pahan174

[Saab95]

Решили остановиться на Инфинете. Вроде нужный канал должен дать. InfiLINK R5000-S



Хватить ли мощности маршрутизатора Mikrotik RB/MRTG?

Нужен ли к нему биллинг для учета клиентов. Если да, то пойдет ли ExpertBilling?



InfiLINK R5000-S передаст только 30 мегабит. Встроенных антенн 22дби мало для расстояния 17км, на максимальных модуляциях может не завестись. Нужно что-то под внешние антенны. Лучше используйте RADWIN 2000 с внешними МИМО антеннами для скоростей под 100 мегабит, или MAXBridge PtP, если хватит скорости в 30 мегабит, с ним будет самая высокая стабильность канала, т.к. ваймакс просто так помехой не возьмешь, да и нужно всего 10мгц полосы, вместо 20 у InfiLINK.



Микротика RB450G хватит мегабит на 50-100, в зависимости от режима работы. На нем можно настроить сервер доступа и фильтрацию, так что можно работать и без биллинга, а учет денег вести в табличке экселя.

[miha2009]

Infinet Mmxt/5.300.2x200.2x23 вот этот должен прокачать 30-40 Мбит



на 21 км в полосе 10 Мгц легко прокачивает 10 Мбит думаю и больше может просто не было необходимости, брали на будущее расширение канала



Максимальный Tx Bitrate (Mbps) показывает 65000 на ширине 10 Мгц

Edited October 13, 2011 by miha2009

[morf]

RB800 + R52Hn + Nstream2 + 120 cм офсет + облучатели 2-х полярные = 200 Мбит дуплекса на 27 км.

У нас стоит, как решение последней мили.

У производителей чипсетов Atheros, на которых работает данная беспроводная карточка, появился новый чипсет "Atheros 9390" c поддержкой 3 пространственных потоков (mimo 3x3), по заявлению производителей это даст прирост до 450 Мбит канальной, соответственно до 300 Мбит реальной.

Вот ссылка на карточку: http://www.ebay.com/itm/Compex-WLE300NX-Atheros-AR9390-XB114-Mini-Card-450-mbit-802-11N-ABG-/190582545409?pt=UK_Computing_Networking_SM&hash=item2c5f9adc01

Edited October 14, 2011 by morf

[SSD]

RB800 + R52Hn + Nstream2 + 120 cм офсет + облучатели 2-х полярные = 200 Мбит дуплекса на 27 км.

Со скоростью не врете? ;)

[veresk]

это даст прирост до 450 Мбит канальной, соответственно до 300 Мбит реальной.

Может быть, если сможете обеспечить достаточную поляризационную дифференсацию, что на 17 км маловероятно.

Кстати, даже для индор точек особого прироста от третьего канала пока не наблюдается.

[Saab95]

У производителей чипсетов Atheros, на которых работает данная беспроводная карточка, появился новый чипсет "Atheros 9390" c поддержкой 3 пространственных потоков (mimo 3x3), по заявлению производителей это даст прирост до 450 Мбит канальной, соответственно до 300 Мбит реальной.

Вот ссылка на карточку: http://www.ebay.com/itm/Compex-WLE300NX-Atheros-AR9390-XB114-Mini-Card-450-mbit-802-11N-ABG-/190582545409?pt=UK_Computing_Networking_SM&hash=item2c5f9adc01



На базе этой карточки можно сделать круговую антенну из 3-х 120 градусных антенн.

[server801]

Значит хороша карта? Можно заказывать?

[Saab95]

Она хороша тем, что на ней 3 выхода. Но другие ее параметры пока не известны. Заказывать ее не стоит, лучше брать R52Hn, тем более у представленной тут карты с 3 выходами совсем другой разъем для подключения=)

[morf]

Обычный mini PCI-x, он есть на плате rb800. А я закажу данные карточки и буду благодарен Saab95 за консультации в этом вопросе.

[Saab95]

Обычный mini PCI-x, он есть на плате rb800. А я закажу данные карточки и буду благодарен Saab95 за консультации в этом вопросе.



PCI-X так же есть на плате RB411U, которая стоит намного дешевле, процессора 300мгц хватит для работы БС с лихвой.

[SSD]

У производителей чипсетов Atheros, на которых работает данная беспроводная карточка, появился новый чипсет "Atheros 9390" c поддержкой 3 пространственных потоков (mimo 3x3), по заявлению производителей это даст прирост до 450 Мбит канальной, соответственно до 300 Мбит реальной.

Вот ссылка на карточку: http://www.ebay.com/itm/Compex-WLE300NX-Atheros-AR9390-XB114-Mini-Card-450-mbit-802-11N-ABG-/190582545409?pt=UK_Computing_Networking_SM&hash=item2c5f9adc01



На базе этой карточки можно сделать круговую антенну из 3-х 120 градусных антенн.

Как интересно. А микротик уже под вашу карточку 3 chain в своем софте организовал?

[Saab95]

Да организовал. Если карта имеет 3 выхода, то на вкладке HT будет 3 доступных канала на передачу, любой из которых можно включать и выключать. Собственно если будет 4 входа - будет 4 доступных канала.



Чип Atheros 9390 поддерживает аппаратный QoS, правда нам от этого ни холодно ни жарко, т.к. поллинговые протоколы микротика эти возможности еще несколько лет не будут поддерживать.

[adron2]

У производителей чипсетов Atheros, на которых работает данная беспроводная карточка, появился новый чипсет "Atheros 9390" c поддержкой 3 пространственных потоков (mimo 3x3), по заявлению производителей это даст прирост до 450 Мбит канальной, соответственно до 300 Мбит реальной.

Вот ссылка на карточку: http://www.ebay.com/itm/Compex-WLE300NX-Atheros-AR9390-XB114-Mini-Card-450-mbit-802-11N-ABG-/190582545409?pt=UK_Computing_Networking_SM&hash=item2c5f9adc01



На базе этой карточки можно сделать круговую антенну из 3-х 120 градусных антенн.



А если к обычной R52n-M подключить две панели по 120 градусов будут ли обе работать? Клиенты должны быть только N или все это дело можно завести в G стандарте?

Просто интересует как альтернатива сплитерам сигнала.

Edited October 14, 2011 by adron2

[morf]

У производителей чипсетов Atheros, на которых работает данная беспроводная карточка, появился новый чипсет "Atheros 9390" c поддержкой 3 пространственных потоков (mimo 3x3), по заявлению производителей это даст прирост до 450 Мбит канальной, соответственно до 300 Мбит реальной.

Вот ссылка на карточку: http://www.ebay.com/itm/Compex-WLE300NX-Atheros-AR9390-XB114-Mini-Card-450-mbit-802-11N-ABG-/190582545409?pt=UK_Computing_Networking_SM&hash=item2c5f9adc01



На базе этой карточки можно сделать круговую антенну из 3-х 120 градусных антенн.

Как интересно. А микротик уже под вашу карточку 3 chain в своем софте организовал?

Конечно.

[SSD]

У производителей чипсетов Atheros, на которых работает данная беспроводная карточка, появился новый чипсет "Atheros 9390" c поддержкой 3 пространственных потоков (mimo 3x3), по заявлению производителей это даст прирост до 450 Мбит канальной, соответственно до 300 Мбит реальной.

Вот ссылка на карточку: http://www.ebay.com/itm/Compex-WLE300NX-Atheros-AR9390-XB114-Mini-Card-450-mbit-802-11N-ABG-/190582545409?pt=UK_Computing_Networking_SM&hash=item2c5f9adc01



На базе этой карточки можно сделать круговую антенну из 3-х 120 градусных антенн.

Как интересно. А микротик уже под вашу карточку 3 chain в своем софте организовал?

Конечно.

Желаю получить тогда 300 мбит дуплекса, раз с двумя chain 200 получаете, да на длинные дистанции. :))

[Saab95]



А если к обычной R52n-M подключить две панели по 120 градусов будут ли обе работать? Клиенты должны быть только N или все это дело можно завести в G стандарте?

Просто интересует как альтернатива сплитерам сигнала.



Я про это писал еще несколько лет назад. Что подключил 2 антенны к радиокарте R52n, настроил ее в режим G-only и направил их в разные стороны. Клиенты так же работали только в G-only. Работало нормально. Вот и получалось что такая работа полностью аналогична сплиттеру на 2 антенны, но без потери сигнала. Если карту настроить в режим B/G, или A, тогда оба выхода будут передавать и принимать одно и то же, это в режиме N они работают взаимосвязанно и позволяют увеличить скорость, а если МИМО не активировано, тогда увеличивается дальность. Но среда передачи на всех антеннах общая, следовательно если подключать к такой системе большое количество клиентов, скорость в итоге будет снижаться, и нужно ставить дополнительный борд с карточкой, чтобы одну антенну запустить как самостоятельную БС на другой частоте.

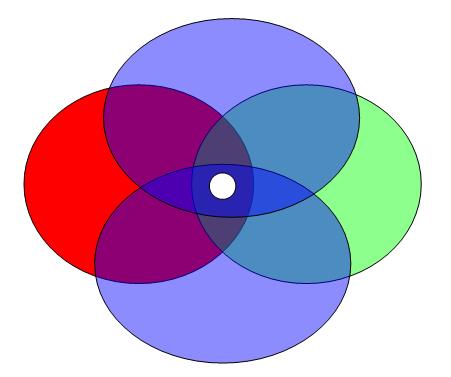

На этой картинке приведена зона покрытия БС с 2-мя секторными антеннами на 120 градусов на частоте 2ггц, подключенным к обеим выходам карты R52n (аналогично и для R52n-M, R52Hn):





Красным и зеленым отмечены зоны действия каждой из секторных антенн. Синим отмечены побочные зоны действия, полученные в результате сложения энергетики и повышения чувствительности, при работе с двумя секторными антеннами. Ведь работа с двумя каналами увеличивает мощность и чувствительность устройства почти в 2 раза. Но так как они направлены в противоположные стороны, то расширяются боковые побочные лепестки излучения антенн, что позволяет построить почти круговую зону покрытия всего с двумя 120 градусными секторными антеннами.



В принципе эту систему можно запустить и в N, ограничив скорость до MCS 7, но я тут ничего сказать не могу, т.к. на реальной эксплуатации не проверял.
