YuryD Posted September 16, 2011 Posted September 16, 2011 В ходе некоторых действий выяснилось, что cisco 3750 некорректно миррорит траффик более 400Мбит, поэтому ищется недорогая железка с 8-12 1G портами, способная это сделать... Пока приглядываюсь к dlink dgs 3200-10, нужно только dot1q и миррорить 4-5 портов в 1... Вставить ник Quote
Картуччо Posted September 16, 2011 Posted September 16, 2011 В чём выражается некорректность ? Вставить ник Quote
YuryD Posted September 16, 2011 Author Posted September 16, 2011 В чём выражается некорректность ? Не обсуждаемо, потверждено фактически... Вставить ник Quote
Картуччо Posted September 16, 2011 Posted September 16, 2011 Оригинальный конечно ответ. Меня практически интересует, если там есть какие-то проблемы. Только что прикрутил пару 3750 как раз для зеркалирования. Насколько вижу, всё работает корректно. Вставить ник Quote
YuryD Posted September 16, 2011 Author Posted September 16, 2011 Оригинальный конечно ответ. Меня практически интересует, если там есть какие-то проблемы. Несовпадение в направлениях туда-обратно. До 300Мбит работало... Причем нигде в логах и загрузках mem-cpu ничего криминального, на интерфейсах тоже.... Вставить ник Quote
mschedrin Posted September 16, 2011 Posted September 16, 2011 Оригинальный конечно ответ. Меня практически интересует, если там есть какие-то проблемы. Несовпадение в направлениях туда-обратно. До 300Мбит работало... Причем нигде в логах и загрузках mem-cpu ничего криминального, на интерфейсах тоже.... А как проверяли несовпадение? И вообще что именно не совпадало? Очень интересно узнать что в 3750 не так работает? Вставить ник Quote

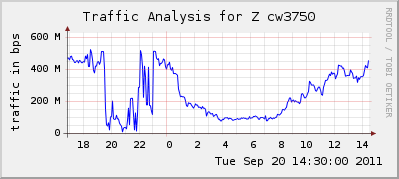

YuryD Posted September 20, 2011 Author Posted September 20, 2011 А как проверяли несовпадение? И вообще что именно не совпадало? Очень интересно узнать что в 3750 не так работает? А вот mrtg, миррор-порт, остальные графики рисуются верно, провал - это когда траффик вверх вырос... И не только по данным мртг :( Вставить ник Quote
vurd Posted September 20, 2011 Posted September 20, 2011 А как проверяли несовпадение? И вообще что именно не совпадало? Очень интересно узнать что в 3750 не так работает? А вот mrtg, миррор-порт, остальные графики рисуются верно, провал - это когда траффик вверх вырос... И не только по данным мртг :( А может быть просто переполнение? Шаг поллинга уменьшите. Вставить ник Quote
Картуччо Posted September 20, 2011 Posted September 20, 2011 Вот больше 500 мегабит и никаких проблем. Рваный график вчера это не связанные с зеркалированием затруднения. Вставить ник Quote
YuryD Posted September 20, 2011 Author Posted September 20, 2011 Вот больше 500 мегабит и никаких проблем. Рваный график вчера это не связанные с зеркалированием затруднения. Да тут есть другое подтверждение... Траффик (только в направлении от клиента) не совпадает с этим-же траффиком в миррор-порту (миррорится не полностью) К клиенту - полностью миррорится... В общем вопрос -dgs3200-10 прожует такие мирроры много-в один ? Вставить ник Quote
Картуччо Posted September 20, 2011 Posted September 20, 2011 Я имею в виду, что это не общая проблема модельного ряда 3750. Возможно дело в конкретной железке, её софте и настройках. Вставить ник Quote
YuryD Posted September 20, 2011 Author Posted September 20, 2011 Я имею в виду, что это не общая проблема модельного ряда 3750. Возможно дело в конкретной железке, её софте и настройках. Голый L2 + dotq1, Никаких наворотов.... cisco WS-C3750G-24TS (PowerPC405) processor (revision F0) with 118784K/12280K bytes of memory. c3750-i5k91-mz.122-25.SE.bin Вставить ник Quote
Картуччо Posted September 20, 2011 Posted September 20, 2011 А откуда снимаются данные для графика ? На самом 3750 с дестинейшин спан порта или с девайса, к которому порт подключен ? Вставить ник Quote
YuryD Posted September 20, 2011 Author Posted September 20, 2011 А откуда снимаются данные для графика ? На самом 3750 с дестинейшин спан порта или с девайса, к которому порт подключен ? monitor session 1 source interface Gi1/0/3 - 4 , Gi1/0/6 , Gi1/0/9 , Gi1/0/13 , Gi1/0/16 , Gi1/0/21 - 22 monitor session 1 destination interface Gi1/0/24 Смотрят на gi1/0/24 Вставить ник Quote
Картуччо Posted September 20, 2011 Posted September 20, 2011 В мониторилке настроены 64-битные счетчики для опроса ? В конфиге MRTG это Target[test]: 1:Public@1.1.1.1:::::2 Оно конечно без :2 уже за ста мегабитами начинает умирать, но все-таки с очень похожими симптомами. Какой интервал опроса ? И еще можно попробовать удалить "no monitor session 1" и создать заново. Сталкивался с впадением SPAN в маразм, пересоздание помогло. Вставить ник Quote
YuryD Posted September 20, 2011 Author Posted September 20, 2011 (edited) И еще можно попробовать удалить "no monitor session 1" и создать заново. Сталкивался с впадением SPAN в маразм, пересоздание помогло. Естественно, меняли soure int убиванием полностью... Про счетчики, может мртг и врет, но это несущественно... Пропажа 30% в мониторинге была не в ЧНН, а когда графики еще нормальны были. Edited September 20, 2011 by YuryD Вставить ник Quote
msdt Posted September 20, 2011 Posted September 20, 2011 Есть Циска WS-C3750G-24T с похожей проблемой: на ней мониторятся несколько вланов с суммарным трафиком (по графикам в Cacti) до ~400 мегабит. Во время наибольшей нагрузки счетчик OutDiscards на интерфейсе, куда миррорится трафик, растет очень быстро (теряется в среднем около 1% трафика). При мирроринге со многих портов в один бурсты могут приводить к потерям в отзеркаленном трафике задолго до усредненного гигабита. Вставить ник Quote
mschedrin Posted September 21, 2011 Posted September 21, 2011 А как проверяли несовпадение? И вообще что именно не совпадало? Очень интересно узнать что в 3750 не так работает? А вот mrtg, миррор-порт, остальные графики рисуются верно, провал - это когда траффик вверх вырос... И не только по данным мртг :( Мне кажется вы просто 32битные счетчики используете вместо 64бит. Есть Циска WS-C3750G-24T с похожей проблемой: на ней мониторятся несколько вланов с суммарным трафиком (по графикам в Cacti) до ~400 мегабит. Во время наибольшей нагрузки счетчик OutDiscards на интерфейсе, куда миррорится трафик, растет очень быстро (теряется в среднем около 1% трафика). При мирроринге со многих портов в один бурсты могут приводить к потерям в отзеркаленном трафике задолго до усредненного гигабита. +1. Попробуйте миррорить один порт в один, для того чтобы убедиться, что дело не в кратковременных burst. Вставить ник Quote
Картуччо Posted September 21, 2011 Posted September 21, 2011 Мне кажется вы просто 32битные счетчики используете Насколько помню, 32-битных счетчиков перестает хватать где-то на 120 мегабитах при расхожем интервале опроса в 5 минут. У автора темы, все же большую часть суток трафика больше, то есть либо он опрашивает часто, либо счетчики - 64. Вставить ник Quote
YuryD Posted September 21, 2011 Author Posted September 21, 2011 Насколько помню, 32-битных счетчиков перестает хватать где-то на 120 мегабитах при расхожем интервале опроса в 5 минут. У автора темы, все же большую часть суток трафика больше, то есть либо он опрашивает часто, либо счетчики - 64. mrtg+rrdtool+router2cgi, Интервал 1 минута. nnn:Public@1.1.1.1:::::2 - чего-то не берется... Вставить ник Quote
mschedrin Posted September 21, 2011 Posted September 21, 2011 YuryD, Ну тогда самое время следует спросить совета, какой бы взять свитч, на котором работают 64битные счетчики и который хорошо миррорит. А то 3750 ни того ни другого не может нормально сделать :) Вставить ник Quote
YuryD Posted September 21, 2011 Author Posted September 21, 2011 YuryD, Ну тогда самое время следует спросить совета, какой бы взять свитч, на котором работают 64битные счетчики и который хорошо миррорит. А то 3750 ни того ни другого не может нормально сделать :) А я об этом и спрашивал, когда тему начинал :) mrtg таки врет, сейчас рисует ~200, хотя в интерфейсе 5 minute output rate 569863000 bits/sec, 100630 packets/sec Вставить ник Quote
S_e_r_G Posted September 21, 2011 Posted September 21, 2011 Раз речь зашла про 3750 и мирроринг - кто-нибудь сталкивался с наличием Output drops на destination-интерфейсах при трафике порядка 400-500 мбит/с? Вставить ник Quote
Картуччо Posted September 21, 2011 Posted September 21, 2011 5 minute output rate 523910000 bits/sec, 84912 packets/sec позже будет и под 700 мбит/с, дропов нет. Вставить ник Quote
mschedrin Posted September 21, 2011 Posted September 21, 2011 YuryD, Ну тогда самое время следует спросить совета, какой бы взять свитч, на котором работают 64битные счетчики и который хорошо миррорит. А то 3750 ни того ни другого не может нормально сделать :) А я об этом и спрашивал, когда тему начинал :) mrtg таки врет, сейчас рисует ~200, хотя в интерфейсе 5 minute output rate 569863000 bits/sec, 100630 packets/sec Юрий, я своим постом намекал, что это не в 3750 проблема, а, скорее всего, в руках, т.к. у вас ни mirror ни mrtg не работает. Уж mrtg на 3750 точно работает! Вставить ник Quote
