linktest.ru

[kirill_pulim]

http://www.linktest.ru/ -- больше не рисует зону покрытия, а очень удобная штука была.



Вот ветка обсуждения forum.vhfdx.ru/kompyutery-i-programmy/postroenie-zony-pokrytiya-otsenka-vozmozhnosti-organizatsii-radiosvyazi-mezhdu-d/ , но с автором связаться не получилось.



Ресурс часто переезжал, может есть ссылка на действующую версию?



Может есть что-то подобное?

Edited September 13, 2011 by kirill_pulim

[nanaiki]

Рады сообщить о возобновлении работы некогда популярного ресурса linktest.ru. Ресурс полностью переработан, мы добавили новые функции:
- подбор оборудования
- расчёт зоны Френеля
- расчёты радиуса покрытия секторной антенны
- расчёт наклона антенны базовой станции
- перевод dBm в mW и обратно
- расчёт уровня сигнала на приеме (Rx, FSL, SOM)
- PoE калькулятор

Ждем замечаний и предложений, советов чего бы еще добавить

Edited November 23, 2017 by nanaiki

[Saab95]

Вы бы лучше сразу на этом домене свой магазин разместили, т.к. калькулятор показывает совсем не верный рельеф, а подбор моделей оборудования, который вылезает, показывает весь ассортимент моделей разных производителей, а не подходящие под определенное расстояние или перекрытие видимости.

[TTvs]

nanaiki, как измерять высоту леса? :)

[nanaiki]

Saab95 Укажите пожалуйста где рельеф неверный - мы проверим. Подбор моделей работает по параметрам: частоте, усилении антенны и мощности передатчика.

TTvs На глаз ;)

[Saab95]

Рельеф везде не правильный. Я посмотрел по линкам, для которых делались расчеты по старому линктесту, по гугльмапс, по платным системам - ваша схема получается показывает рельеф выше, чем он есть на самом деле, провал метров на 20 как минимум. В местах, где есть прямая оптическая видимость указано что ее нет.



Кроме всего, список справа внизу с оборудованием не нужен, если хотите его показывать - то лучше делать по отдельной кнопке, а сам график увеличить на весь экран для удобного просмотра. Кроме высоты размещения желательно указать сразу усиление антенны БС и клиента, а так же мощность на передачу,  и тут же на графике видеть и результаты по затуханию.



Там же в выборе высот сделать переключатель мост это или многоточка, и подбор оборудования делать исходя из поставленной задачи.



Само же оборудование, которое рекомендуете, нужно показывать не вразнобой, а по модели и производителю. Мне, например, убнт не нужно, а в списке более половины устройств этого производителя, значит нужен еще и переключатель выбора производителя перед началом проверки. По умолчанию может ничего не указываться, но каждый может выбрать своего любимого производителя. Само оборудование в списке должно сортироваться либо по усилению, либо по цене. И присутствовать только готовые устройства, а не антенна одна или радиооборудование без нее. То есть после списка готовых устройств должна быть еще одна кнопочка, нажав на которую можно увидеть доступные антенны и радиоблоки для них, если усиления готовых устройств недостаточно.



Список выдаваемых устройств должен содержать только название и указание одноканальное оно, или MIMO, все остальное пусть показывается по ссылке.



Ну и самое главное - уберите из заголовка страницы абзацы текста. Почему бы не указать просто - проверка профилей трасс?

[nanaiki]

Saab95 Спасибо за подробный и развернутый ответ, будем дорабатывать

[EShirokiy]

http://www.ve2dbe.com/rmonline.html

Использует карту растительности

[Bandit]

4 часа назад, EShirokiy сказал:

http://www.ve2dbe.com/rmonline.html

Использует карту растительности

хорошо работает? Не разу не пользовался, есть реальные расчеты по ней и сколько погрешность?

[TTvs]

1 час назад, Bandit сказал:

хорошо работает?

Я уже задолбался всем здесь говорить, что это ЕДИНСТВЕНЫЙ правильный калькулятор, который учитывает рельеф местности.

[EShirokiy]

2 часа назад, Bandit сказал:

хорошо работает? Не разу не пользовался, есть реальные расчеты по ней и сколько погрешность?

Мощность я там не выставлял, чисто анализировал френель

26 минут назад, TTvs сказал:

Я уже задолбался всем здесь говорить, что это ЕДИНСТВЕНЫЙ правильный калькулятор, который учитывает рельеф местности.

+ практически всегда всё совпадало

[Bandit]

подскажите пжл, когда создаю новую точку, уже есть высота, мне чтобы правильно подсчитать, нужно к этой высоте высоту подвеса антенны задать? И нет частоты на 13 ггц))

[Bandit]

разобрался вроде, добавил высоту и все стало как нужно, есть какие то особенности по этой программе?

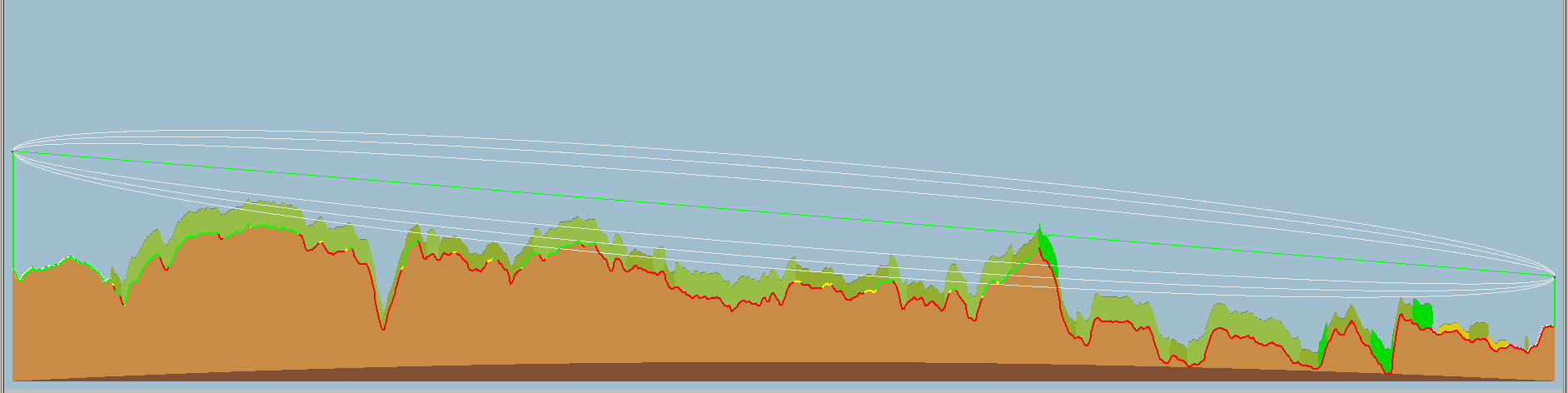

Вопрос к знающим, пролет 27 км, френель перекрыт, файл прикрепляю, как себя будет вести 2.4/5/13 ггц по опыту на таком пролете?

[NewUse]

А картинка то для какой частоты?

[Bandit]

Только что, NewUse сказал:

А картинка то для какой частоты?

10.5 ггц

[NewUse]

ну надо бы поднимать антенны выше...

[Bandit]

9 часов назад, NewUse сказал:

ну надо бы поднимать антенны выше...

если бы можно было, увы с одной стороны как не крути низкая опора

Edited November 26, 2017 by Bandit

[yKpon]

В 23.11.2017 в 18:44, TTvs сказал:

как измерять высоту леса? :)

что сосна что берёза где то 22-23 метра, смело учитываем это при расчёте трассы



измеряли коптером

[TTvs]

11 часов назад, yKpon сказал:

что сосна что берёза где то 22-23 метра, смело учитываем это при расчёте трассы

У нас хвойные бывают до 30 метров в высоту. В прошлом месяце измерял коптером. Правда, вещь классная!

А ещё местность бывает неровная. И если лесополоса многокилометровая, то есть три варианта:



1. Фотоаппарат с ультразумом ставим в коптер и смотрим прямую видимость,

2. Вызываем автовышку и опять же ультразум в руки,

3. Расчет при помощи Radio Mobile по ссылке EShirokiy

[yKpon]

не плохо!

но я долго догонял что надо www.linktest.ru, без www какой то бред =))

и не смог найти профиль трассы

[Вадимм]

Пишет: Нет данных о высотах (SRTM 4.1). Выберите другие координаты.



Ошибка доступа!

[nanaiki]

yKpon работает и с www и без

Вадимм нам известна эта проблема, карты есть не для всех районов. В ближайшее время будет выложено обновление карт, которое уберёт пустые места

[yKpon]

В 29.11.2017 в 16:45, nanaiki сказал:

работает и с www и без

работает



просто мегареспектище на апгрейд! нет слов! =))



было бы замечательно если бы наводя указателем мыши на линию на карте показывалось расстояние от точки А, например смотреть где лес перекрывает

[Bandit]

В 01.12.2017 в 00:14, yKpon сказал:

было бы замечательно если бы наводя указателем мыши на линию на карте показывалось расстояние от точки А, например смотреть где лес перекрывает

+1

еще сделайте интерфейс как у аирлинка убнт, чтобы точки ставить тыкая на карту+передвигать, а то по координатам не совсем удобно, но оставить как второй вариант



кто нибудь коптером смотрит реально видимость до ответки? Интересует реальная картинка с камеры и какой мах километраж при нормальной погоде днем/ночью можно рассмотреть?

[TTvs]

1 час назад, Bandit сказал:

кто нибудь коптером смотрит реально видимость до ответки? Интересует реальная картинка с камеры и какой мах километраж при нормальной погоде днем/ночью можно рассмотреть?

До 15 км днём реально разглядеть. Ночью даже не пытайтесь! Не хватит чувствительности матрицы. Нужна ЯСНАЯ погода, лёгкая дымка испортит всю съемку.

Нужно закрепить на коптер легкий ультразум со стабилизацией изображения. У меня Nikon P600 и DJI Phantom 4. Запускать желательно в безветренную погоду.
