Ethernet remote device и Perl скрипт

Добрый день ув. инженеры! Подозреваю, что некоторый посетители этого форума знакомы с этим устройством:

http://shop.nag.ru/catalog/00007.Avtomatizatsiya-i-monitoring/05629.Mikrokontrollery/06854.SNR-ERD-20

Кто-то сталкивался в практике с ним...?



Сейчас ERD используется для мониторинга(Cacti Version 0.8.7f) температуры в стойке. Но способ снятия данных, с этого датчика не совсем стандартный для Cacti. Значение температуры датчика берётся с его WEB интеф-са через Perl скрипт(curl+regex).

Сейчас самое интересное...

Если ERD-датчик подключён к порту dlink des-1008d (http://www.dlink.ru/ru/products/2/27.html)-- с графиками в cacti все отлично. Но если переткнуть этот датчик в порт des-3200(http://www.dlink.ru/by/products/5/1280.html) или cactalyst2950, то картина радикально меняется в худшую сторону...

Графики получаются очень рваные. Таймаут в Cacti увеличивал, скорость/дуплекс на портах менял-- не помогает! Естественно, если переткнуть обратно в des-1008d(обычный дешёвый хаб)-- графики сразу восстанавливаются :) У кого какие есть мысли почему так происходит?



ERD ---> DES3200 ---> П.К. : графики рваные

ERD ---> des-1008d ---> DES3200 --- П.К. : графики отличные



(Прошу оставить всякие попытки, о внушении мне мониторинга через snmp, задачи не решают путём изменения её условий...)

Share this post


Link to post
Share on other sites

состояние портов (ошибки) смотрели?

принудительно скорость/дуплекс выставляли?



кстати на каких микросхемах собрано устройство? просто любопытно. а то на фото затерли названия

Share this post


Link to post
Share on other sites

Пользуемся таким устройством, но берем данные по snmp и мониторим с оповещением в nagios

Share this post


Link to post
Share on other sites

состояние портов (ошибки) смотрели?

принудительно скорость/дуплекс выставляли?



кстати на каких микросхемах собрано устройство? просто любопытно. а то на фото затерли названия

ошибок на портах нет. Принудительно скорость/дуплекс - ставил. На счёт микросхем пока не скажу - оболочку резать не хочется....

Share this post


Link to post
Share on other sites

Что именно меняется в графиках какти? Появляются дырки?

Прошивка на длинке последняя? Важных маков нет во flood fdb?

Share this post


Link to post
Share on other sites

Что именно меняется в графиках какти? Появляются дырки?

Прошивка на длинке последняя? Важных маков нет во flood fdb?



В графиках появляются дыры примерно по 30-60 мин мин.

Прошивка : 1.41.B002

#show flood_fdb
Command: show flood_fdb

Flooding FDB State : Disabled
Log State          : Disabled
Trap State         : Disabled

Value  VLAN ID MAC  Address        Time Stamp
------ ------- ------------------- ----------
* address in hardware table



Вот что странно: 2950 тоже "плохо себя видут"..

Share this post


Link to post
Share on other sites

Flooding FDB State : Disabled

надо включить: enable flood



А вообще очень странно конечно...

Share this post


Link to post
Share on other sites

Вероятно устройство работает в режиме 10М полудуплекс или чем-то похожем. Точнее можно будет сказать после изучения даташитов на распаянные чипы. Наиболее осмысленное решение - перебрать все режимы на D-Link.

Share this post


Link to post
Share on other sites

Вероятно устройство работает в режиме 10М полудуплекс или чем-то похожем. Точнее можно будет сказать после изучения даташитов на распаянные чипы. Наиболее осмысленное решение - перебрать все режимы на D-Link.

Спасибо, что не прошли мимо.

Но я писал: "Таймаут в Cacti увеличивал, скорость/дуплекс на портах менял-- не помогает!"

Share this post


Link to post
Share on other sites

sergeyfromkomi



Выкладывайте tcpdump в формате pcap на момент проблемы.

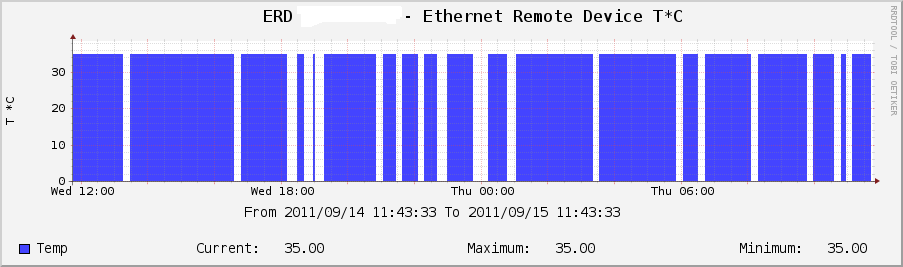

К сожалению, словить момент проблемы мне не удалось(появляется не предсказуемо).Собрал pcap-файл стандартных запросов от сервера к ERD. А вдруг...? ))

ERD.zip

post-62924-063259400 1316073073_thumb.png

Edited by sergeyfromkomi

Share this post


Link to post
Share on other sites

sergeyfromkomi



Выкладывайте tcpdump в формате pcap на момент проблемы.

К сожалению, словить момент проблемы мне не удалось(появляется не предсказуемо).Собрал pcap-файл стандартных запросов от сервера к ERD. А вдруг...? ))





Ура, я не один такой, уже месяц общаюсь с тех поддержкой нага по этим вопросам. А вы гляньте счётчик перезагрузок в веб интерфейсе - думаю будете не приятно поражены.

Share this post


Link to post
Share on other sites

Нет, всё же один :( Все остальные видимо уже вернули обратно свои ERD :)

Share this post


Link to post
Share on other sites

Нет, всё же один :( Все остальные видимо уже вернули обратно свои ERD :)



Неа, я недавно приобрел парочку, еще не вернул. :)



P.S. Температуру мониторю по snmp, никаких проблем, графики рисуются "гладкие".

Изначально тоже хотел писать костыль для cacti, но случайно наткнулся на очень информативный материал по созданию собственных шаблонов для cacti.

По нему и "нарисовал" нужный.

P.P.S. Кстати, у ERD действительно "нестандартные" параметры порта (10M/Half/None), возможно ТС такие не пытался выставлять на "умном" железе. Особенно привередлива к этому (параметры порта) циска.
