romantix74 Posted September 9, 2011 Posted September 9, 2011 Всем привет! Задался вопросом мониторинга абонентских устройств (далее SU) в wi-max сети. Узнал , что вроде для этого используется протокол TR 69 (используется так же для управления и обновления ПО на SU) . Поискал в гугле, ПО которое может реализовать задачи мониторинга по данному протоколу : оказывается есть только один бесплатный продукт , а именно OpenACS (open-source) и много платных разновидностей (ALcatel-Motive WiMAX Device Manager ; cisco-Broadband Access Center и тд) . параметры , которые хотелось бы мониторить: SNR , загрузка по траффику, время отклика (добавьте, те которые я упустил) Время реализации мониторинга как всегда - вчера :) возникли следующий вопросы: 1 Какой выбрать сервер ACS , с точки зрения вашего опыта (если он есть) , сложность настройки и сопровождения ? 2 Насколько версии ПО ACS совместимо с ПО SU, то есть сможет ли например OpenACS управлять alvarionовским SU ? сейчас из абонентских устройств используется alvarion BreezeMAX Si4000 ,alvarion BreezeMAX 200, seowon. 3 Какие парамтры кроме вышеперечисленных обычно требуются для решения проблем сети и абонентов в частности ? 4 Какое железо нужно под сервер на первое время ? количество абонентов пока штучное и взрывного роста не предвидится. 5 Насколько снижается производительность сети при использовании данного мониторинга ,какую полосу берет протокол управления TR69 на каждое устройство? Вставить ник Quote
Ainy Posted September 9, 2011 Posted September 9, 2011 1. для начала проверить, какие из абонентских устройств поддерживают согласно спецификации TR-069 и надо ли вообще TR-069, он обычно используется для 2-х целей - удаленный апгрейд софта терминалов (не USB) и удаленная загрузка настроек. 2. CINR(SNR), RSSI, traffic counters - все это можно снять с базы, зачем вообще дергать терминалы? Время отклика можно снимать mrtg, nagios и прочими, надо только IP, выдаваемый ASN-ом знать, это не говоря о том, что вроде как AlvariStar это все умеет мониторить сама. 3. перечисленных в 2. чаще всего хватает. 4. сначала запустите в виртуалке, оцените нагрузку, потом соберите себе сервер или арендуйте VDS и перенесите туда конфиги и софт. 5. смотря что делать, но если абонентов более 30 - то при постоянном опросе ощутимо будет, он для мониторинга вообще не очень предназначен. Вставить ник Quote
romantix74 Posted September 12, 2011 Author Posted September 12, 2011 1. для начала проверить, какие из абонентских устройств поддерживают согласно спецификации TR-069 и надо ли вообще TR-069, он обычно используется для 2-х целей - удаленный апгрейд софта терминалов (не USB) и удаленная загрузка настроек. 2. CINR(SNR), RSSI, traffic counters - все это можно снять с базы, зачем вообще дергать терминалы? Время отклика можно снимать mrtg, nagios и прочими, надо только IP, выдаваемый ASN-ом знать, это не говоря о том, что вроде как AlvariStar это все умеет мониторить сама. Спасибо за развернутый ответ. Вопрос мониторинга первоначально появился изза того что невозможно было сказать про качество сигнала у абонента. Я попробовал поискать в алваристаре , в командной строке НПУ, которая является частью НАУ (в сети используется САУ+НАУ) . Не найдя ответа я написал на форум . Не могли бы вы "ткнуть пальцем" или показать команду которая показывает характеристики сигнала абонентского устройства на БТСках? Правильно ли я понимаю : уровень сигнала нельзя посмотреть на АСНе , так как там только терминируются сервисные потоки? Вставить ник Quote
Ainy Posted September 12, 2011 Posted September 12, 2011 команду не покажу(базу 4motion последний раз еще весной крутил) и насколько помню на БТСках алвариона интерфейс для этого очень неудобный, типа зайти телнетом на сектор и там многоуровневое цифровое меню и там дето на 3-м уровне это можно выбрать, а вот алваристар это должен уметь показывать, это его одно из прямых назначений. доку читать пробовали? Так же БТС это должен уметь отдавать по SNMP (WIMAX MIB). ASN к сигналам отношение не имеет (и даже не всегда терминирует SF, только при наличии fastdatapath) Вставить ник Quote

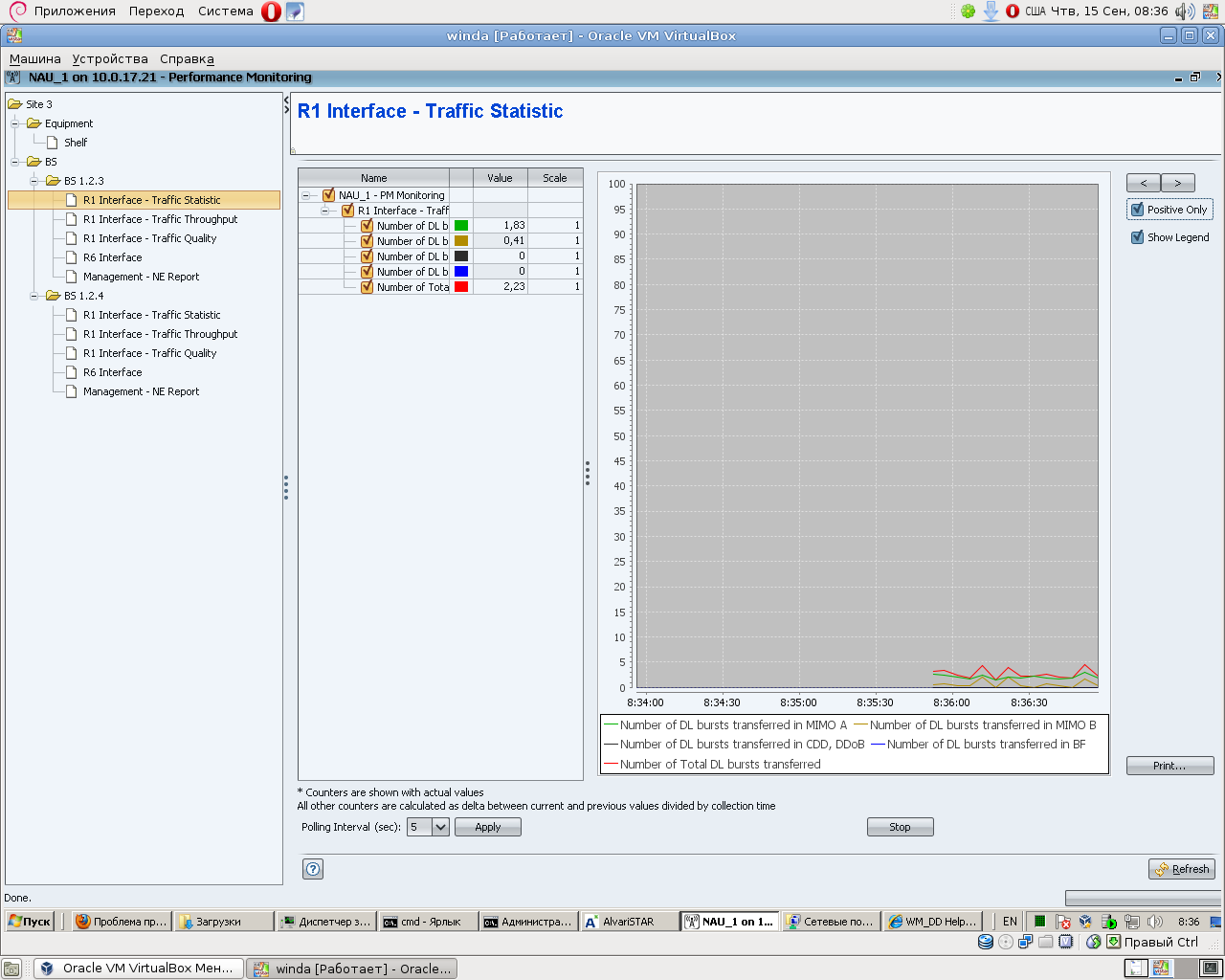

romantix74 Posted September 15, 2011 Author Posted September 15, 2011 Нашел в алваристаре кнопку мониторинга (нелогично она как то сделана на мой взгляд). Но внутри этого мониторинга нет количественных показателей на каждое устройство в отдельности . В прикрепленном файле видно что можно смотерть статистику по R1 и R6 интерфейсам, а как смотерть показатели качества сигнала и тд , тем более per-subscriber такого нет . Максимум что щяс мониторится это количество SF которые проходят через АСН Вставить ник Quote
spy Posted September 15, 2011 Posted September 15, 2011 По порядку. 1. У Алвариона есть програмное средство - StarACS. Позволяет делать очень много прикольных штучек. Пробовали работать с SI и Outdoor cpe. Статистика с девайса собирается очень интересным способом: софтина обращается к веб-интерфейсу сре, парсит вывод нужной страницы и собирает все данные у себя в базе. Видимо так сделано потому что трудно собрать с самой базы (AU) все эти параметры. 2. 2 Ainy Алваристар показывает крайне мало данных по сре, ни о каких параметрах радио речи не идет. В "базу" (AU) зайти как правило нельзя - сервисные пароли. В доках по мониторингу нет вообще ничего. По snmp база отдает на алваристар некую отладочную информацию о состоянии сре больше похожую на лог. Ни cinr, ни rssi вы с базы не снимете. PS: за StarACSом в личку :) Вставить ник Quote
Ainy Posted September 16, 2011 Posted September 16, 2011 R1 - это и есть статистика по subscriberam. Что и как в логике Алвариона совпадает с чьей-то еще - это вопрос к Алвариону и его клиентам. R6 - это статистика по стыку между базой и ASNGW. Вставить ник Quote
RG-45 Posted October 8, 2011 Posted October 8, 2011 Привет! Ребят есть ли у кого софт AlvariSTAR 4.V . Заранее благодарен. Вставить ник Quote
RG-45 Posted October 9, 2011 Posted October 9, 2011 Привет! Ребят есть ли у кого софт AlvariSTAR 4.V . Заранее благодарен. Вопрос снят . Вставить ник Quote
vladlit Posted May 9, 2012 Posted May 9, 2012 Продукт StarACS работает на базе протокола TR-069 Вставить ник Quote
romantix74 Posted May 10, 2012 Author Posted May 10, 2012 Продукт StarACS работает на базе протокола TR-069 Есть опыт работы с StarACS ? На сколько помогает оптимизировать сеть? можете поделится или дать ссылку для скачки? Вставить ник Quote
-Ars- Posted May 10, 2012 Posted May 10, 2012 дать ссылку для скачки? Там, же, где и Motive ACS - у ALu на сайте. Ты смотри, как они разработчиков TR-069 скупают...И Сиско, вон, тоже затаривается, не отстаёт... Вставить ник Quote
romantix74 Posted May 11, 2012 Author Posted May 11, 2012 дать ссылку для скачки? Там, же, где и Motive ACS - у ALu на сайте. Можно уточнить что за ALu ? что за сайт? Вставить ник Quote
spy Posted May 12, 2012 Posted May 12, 2012 Продукт StarACS работает на базе протокола TR-069 Есть опыт работы с StarACS ? На сколько помогает оптимизировать сеть? можете поделится или дать ссылку для скачки? Позвони мне, позвони =) Вставить ник Quote
RG-45 Posted December 11, 2014 Posted December 11, 2014 Добрый вечер ! Господа поделитесь MIB Wimax Alvarion 4motion . Заранее благодарен!!! Вставить ник Quote
nay Posted December 11, 2014 Posted December 11, 2014 Добрый вечер ! Господа поделитесь MIB Wimax Alvarion 4motion . Заранее благодарен!!! См. личку. Вставить ник Quote
Sonne Posted December 13, 2014 Posted December 13, 2014 Интересная тема из прошлого всплыла. Если ли тут люди, кто использует Alvarion, ой простите Телрад? Решил ли топикстартер свою задачу или его лавка уже давно закрылась? Вставить ник Quote
RG-45 Posted December 20, 2014 Posted December 20, 2014 Работает контора еще , и есть конторы которые до сих пор работают на оборудовании 4 motion. Вставить ник Quote
Sonne Posted December 21, 2014 Posted December 21, 2014 RG-45 и чем мониторятся CPE? Вставить ник Quote
