Фильтрация mac адресов в bridge-group?

[Fenrir]

Коллеги, добрый день.



Помогите разобраться с такой проблемой.

Существует сеть провайдера, доступ к интернету по PPPoE, используется влан на дом.



В домах стоят D-link DES 1228 или 3200

Все линки с домов затягиваются на узел микрорайона где собираются на L2 свитчах cat3508 или RubyTech FGS-2924R

На центральном узле стоит cat3550 который собирает все линки с микрорайонов и fallback Bridging-ом (bridge protocol vlan-bridge) объединяет все вланы с вланом терминирующим РРР.

В качестве терминирующего РРР устройства Mikrotik.

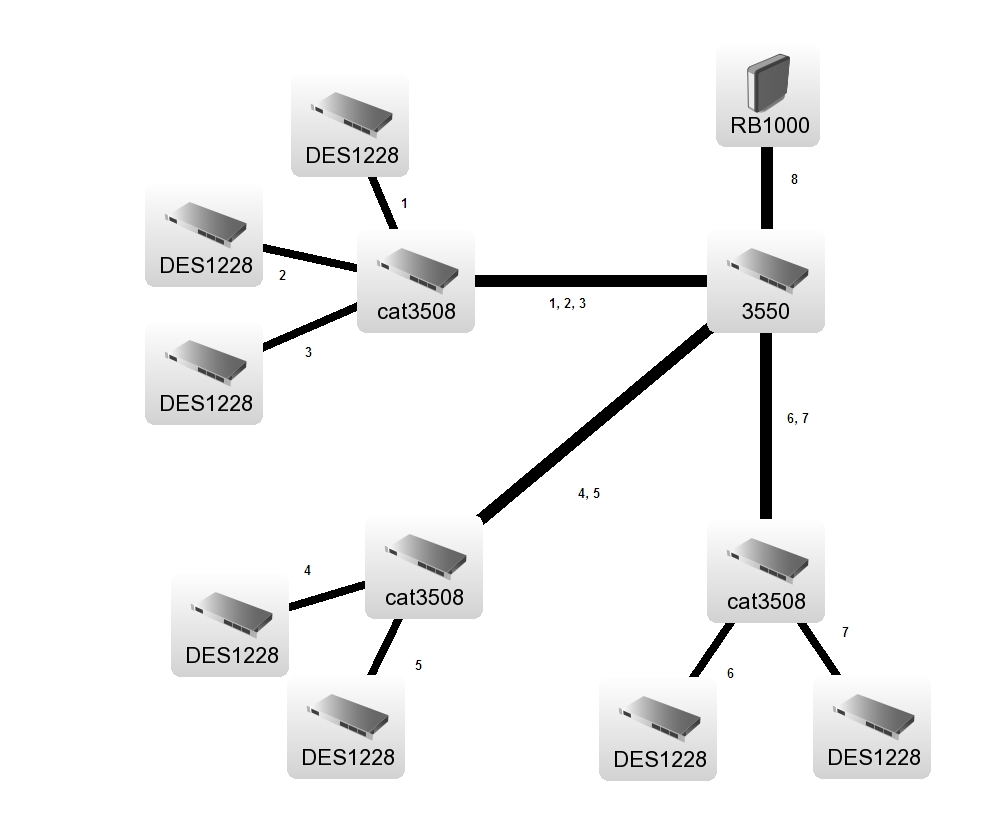

Схема примерно как на рисунке ниже (цифры это номера вланов):



Так вот в чем проблема, с увеличением количества подключенных домов увеличивается количество вланов в бридж-группе, из за этого некоторый бродкаст (чаще всего PADI и IPv6_Multicast с EtherType 0x8863 и 0x86dd) который летает в сегменте дублируется во все остальные сегменты чем вызывает интенсивное заполнение таблицы мак адресов на транзитных коммутаторах. Т.е. мак адрес одной машины живет в таблице коммутатора во всех вланах которые в бридже, что то вроде такого:



cat3508>sh mac- dyn address 0005.5eb3.9cc8
         Mac Address Table
-------------------------------------------

Vlan    Mac Address       Type        Ports
----    -----------       --------    -----
1      0005.5eb3.9cc8    DYNAMIC     Gi0/1
2      0005.5eb3.9cc8    DYNAMIC     Gi0/8
3      0005.5eb3.9cc8    DYNAMIC     Gi0/8
Total Mac Addresses for this criterion: 3



Соответственно если на транзитном коммутаторе есть 20 домов по 10 клиентов то при условии что все они шлют что либо бродкастом грубо говоря получаем(10*20)*20 т.е. порядка 4000 маков в таблице на 200 абонентов из которых 3800 маков это бродкаст прилетевший из бридж группы, вобщем помойка получается...



Вот собственно вопрос как это дело фильтровать?

Рассматривал руководство http://www.cisco.com/en/US/docs/switches/lan/catalyst3550/software/release/12.2_25_see/configuration/guide/swfallbk.html Filtering Frames by a Specific MAC Address но это не подходит так как PADI с 1-7 вланов должны попадать бродкастом в влан 8 а в другие нет. Но все равно пробовал фильтры (000c.298c.519a-мак PPPoE терминатора)



!
interface Vlan1
description -- test --
ip address 172.16.253.1 255.255.255.0
bridge-group 1
!
interface Vlan8
no ip address
bridge-group 1

bridge 1 address 000c.298c.519a forward Vlan8
bridge 1 address 0000.0000.0000 discard Vlan1
bridge 1 address 0000.0000.0000 discard Vlan2

...



Эффекта никакого, PPPoE соединение устанавливается, PADI пакеты видны в других вланах, ничего не блокируется.



Пробовал <1100-1199> Extended 48-bit MAC address access list.

!
interface Vlan1
description -- test --
ip address 172.16.253.1 255.255.255.0
bridge-group 1
bridge-group 1 output-pattern-list 1100
!
access-list 1100 deny   0000.0000.0000 ffff.ffff.ffff 3333.0000.0000 0000.ffff.ffff 0xC 1 eq 0x86dd
access-list 1100 deny   0000.0000.0000 ffff.ffff.ffff ffff.ffff.ffff 0000.0000.0000 0xC 1 eq 0x8863



Пробовал убирать из правил проверку EtherType, все равно как трафик проходил, так и проходит.



Кто как думает чем можно решить данную проблему?

[Fenrir]

Неужели нет никаких идей?

[John_obn]

Судя по приведенной ссылке, вдобавок к строке

bridge 1 address 000c.298c.519a forward Vlan8

надо еще добавить

no bridge 1 acquire

Но мне кажется, было бы правильнее транк из 1-7 вланов прокинуть до RB1000 и в каждом влане сделать свой SVI, но не работал с RB1000, не знаю, какое у него ограничение по кол-ву SVI.
