Какой кабель и оборудование использовать? Помогите сделать выбор...

Всем доброго времени суток!

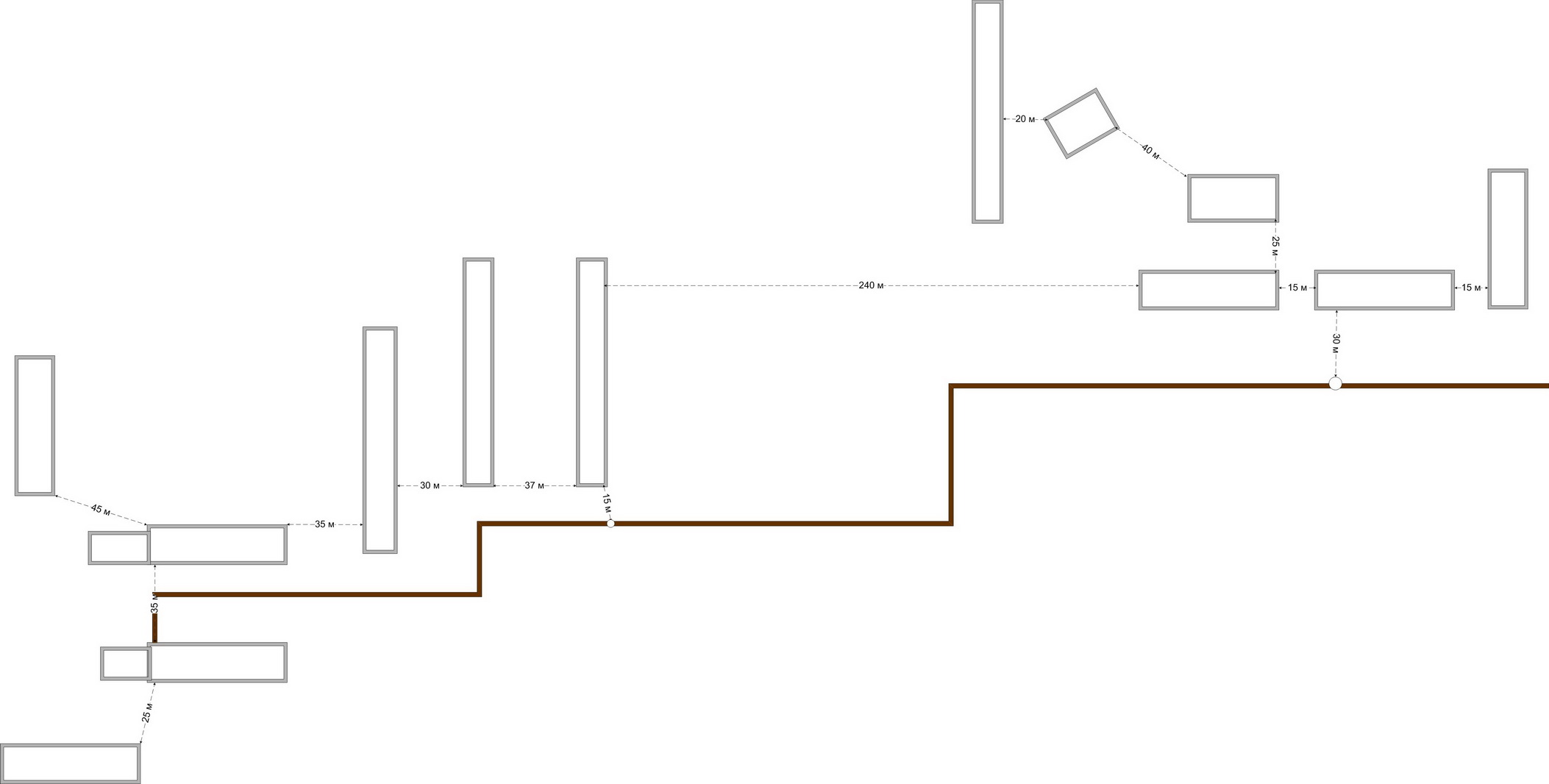

На прикрепленной ниже схеме изображены здания которые необходимо объединить в ЛВС.От здания к зданию планируется протягивать оптоволоконный кабель,по зданию же будет проложена витая пара.Кабель планируется заказать в виде готовых к монтажу оконцованных отрезков необходимых длин.На зданиях же в чердачном помещении планируется установить антивандальные шкафчики,в которых будут установлены коммутаторы с портами 100Base-TX и 2умя портами 1000BaseX(GBIC),для подключения кабеля к коммутатору планируется использовать оптический модуль.



1)Подскажите работоспособен ли такой вариант подключения?

2)Какое оборудование порекомендуете использовать?

3)Какой крепёж лучше использовать для прокладки между зданиями оптоволоконного кабеля?

4)Участок в 240 метров протягивать по воздуху или же лучше проложить его по коллектору?

5)Какие разрешения и лицензии необходимы во время монтажа?



Заранее благодарю за оказанную помощь.

post-87885-045390600 1314949579_thumb.jpg

Share this post


Link to post
Share on other sites

Толстая линия на схеме это что?



Это коллектор. С отметкой мест входа в коллектор.

Share this post


Link to post
Share on other sites

1)Подскажите работоспособен ли такой вариант подключения?

2)Какое оборудование порекомендуете использовать?

3)Какой крепёж лучше использовать для прокладки между зданиями оптоволоконного кабеля?

4)Участок в 240 метров протягивать по воздуху или же лучше проложить его по коллектору?

5)Какие разрешения и лицензии необходимы во время монтажа?

1. работоспособен, только найдете сварщика вместо претерминированных кабелей, и топологию сразу продумайте.

2. управляемое

3. зависит от кабеля, где кабель брать будете, там и подскажут

4. лучше по коллектору, хотя не принципиально

5. если для себя, то никакие (кроме ТУ конечно от собственника).

P.S. а вообще ТЗ конечно лучше поконкретнее расписывать (ЛВС весьма разнообразные бывают), тогда вам и отвечать быстрее будут.

Edited by nic_stav

Share this post


Link to post
Share on other sites

Натягивать 240 м - опасная затея. По возможности прокладывайте в кабельной канализации.

Share this post


Link to post
Share on other sites

1. работоспособен, только найдете сварщика вместо претерминированных кабелей, и топологию сразу продумайте.

2. управляемое

3. зависит от кабеля, где кабель брать будете, там и подскажут

4. лучше по коллектору, хотя не принципиально

5. если для себя, то никакие (кроме ТУ конечно от собственника).

P.S. а вообще ТЗ конечно лучше поконкретнее расписывать (ЛВС весьма разнообразные бывают), тогда вам и отвечать быстрее будут.

1. Проблема в том,что сварщика в радиусе 2-3 тысяч километров не найти,да и стоимость аппарата для сварки не очень доступная,а про качество ручной полировки я вообще промолчу,поэтому выбор остановился на "конструкторе"

2. На данный момент выбор остановился на коммутаторе 3Сom SuperStack 3 4228G и модуле GBIC WDM ,дальность до 3км (6dB), 1310нм. Остановится на них или же стоит поискать что то иное ?

5. Что подразумевается под фразой "для себя"? Т.е. если с будущих пользователей будут браться деньги за подключение и в дальнейшем за обслуживание,то требуются документы (если да,то какие?),если же нет то можно прокладывать и пользоваться без лицензий?



И по поводу ТЗ,что следует указать ещё ?

И Ещё раз спасибо за ответы.
