Поругайте компоновку домового узла. очень маленького узла...

Дано:

Куча двухэтажек, штук 50.

Население 8-12 квартир в доме.

Потенциальных абонентов 1-2-3 на дом.

В жисть бы не стал делать, но приходится, ибо надо отжать этот райончик у конкурента.

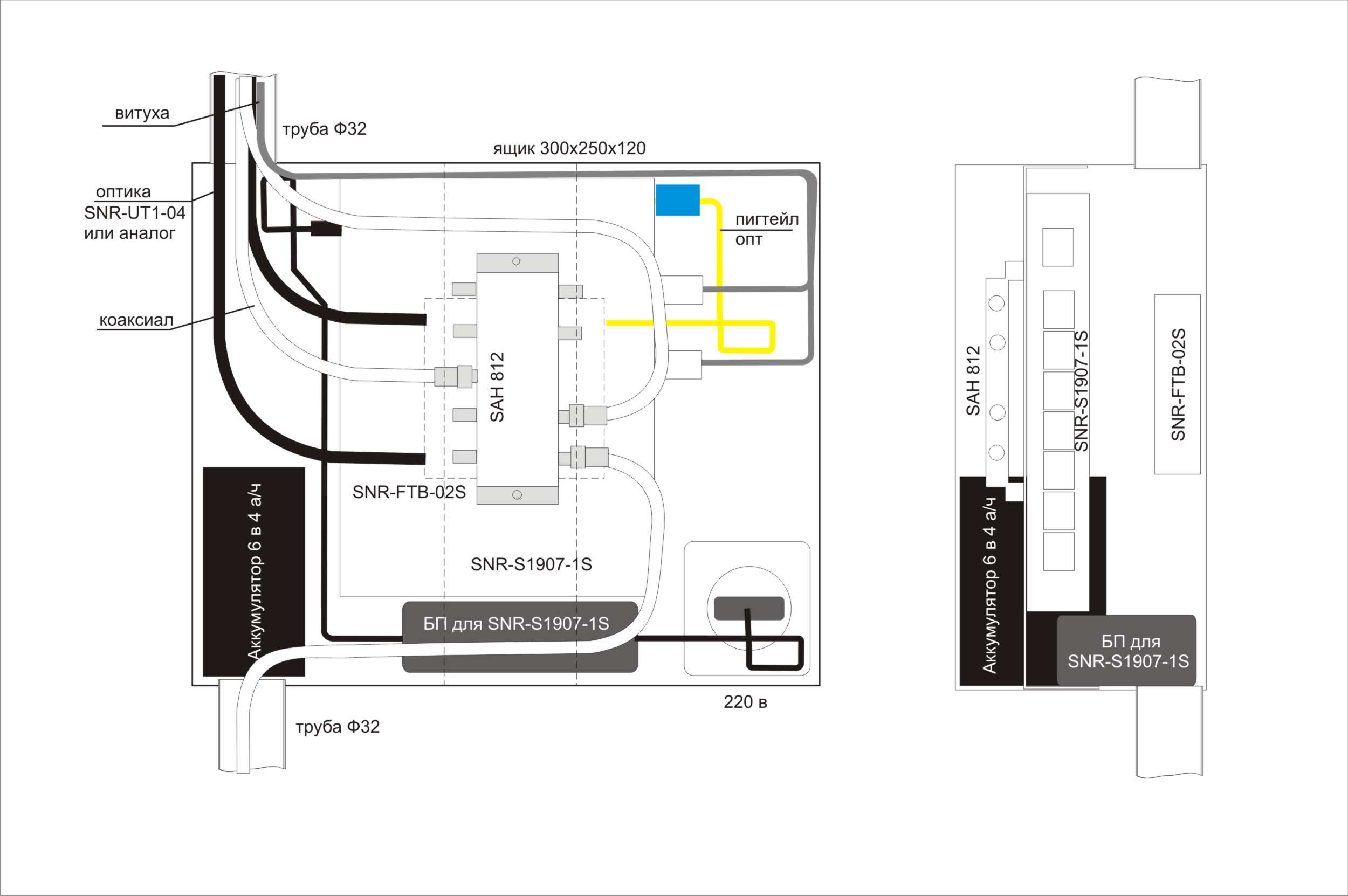

Вобщем посидел подумал и накидал на скорую руку вот такой домовой узелочек.....



Покидайте сапогами, может какие мысли умные будут по размещению оборудования...

кросс дом.jpg

Share this post


Link to post
Share on other sites

Если потенциальных абонентов 1-2-3 на дом -не проще кинуть опту, по 2-4 жилы на дом и разварить в кроссе на пигтейлы.

Свести все добро в один или парочку каких нибудь узлов -где поставить какие нибудь оптические свичи.

На каждой 2-х этажке 1-2-3 конвертера по необходимости.

Share this post


Link to post
Share on other sites

Дано:

Куча двухэтажек, штук 50.

Население 8-12 квартир в доме.

Потенциальных абонентов 1-2-3 на дом.

В жисть бы не стал делать, но приходится, ибо надо отжать этот райончик у конкурента.



Вобщем посидел подумал и накидал на скорую руку вот такой домовой узелочек.....



Покидайте сапогами, может какие мысли умные будут по размещению оборудования...



самое то а на узел поставить делинк 3028F с 20 sfp портами 100 мегабитными и все будет нормально мы так делаем

Share this post


Link to post
Share on other sites

Потенциальных абонентов 1-2-3 на дом.

DIR-100F напрашивается.

Share this post


Link to post
Share on other sites

Если потенциальных абонентов 1-2-3 на дом -не проще кинуть опту, по 2-4 жилы на дом и разварить в кроссе на пигтейлы.

Свести все добро в один или парочку каких нибудь узлов -где поставить какие нибудь оптические свичи.

На каждой 2-х этажке 1-2-3 конвертера по необходимости.

Именно так по началу и собирался сделать. Но из-за конкурентной борьбы получается, что придется медиаконвертор дарить абоненту, если устанавливать его у абонента. Оставлять за него залог в 1000 рублей хомячки отказываются.

А вот эта схема по деньгам стоит как два медиаконвертора....

Share this post


Link to post
Share on other sites

DIR-100F напрашивается.

Я так думаю пока ни к чему...

Когда припрет и понадобятся мозги на доступе, к тому времени напридумывают чего-нибудь мелкопортового Л2...

Share this post


Link to post
Share on other sites

делинк 3028F с 20 sfp портами 100 мегабитными и все будет нормально мы так делаем

можно еще вот эту с перепаяными трансиверами: http://shop.nag.ru/catalog/00001.Kommutatory/02392.Cisco/02629.WS-C3550-24-FX-SMI

Наговские sfp в нее встают?

Share this post


Link to post
Share on other sites

Там не СФП, а перепаиваются оптические трансиверы и многомода на одномод.

По цене получается чуть чуть дешевле, чем длинк набить СФП шками и все же это циска, хоть и БУ

Share this post


Link to post
Share on other sites

Посчитал сейчас на коленке затраты на монтаж, без учета коаксиала (он уже есть)и без учета магистральной оптики, она тоже есть.

Активка тоже в расчет не входит.

Получилось 110-120р. квартира.

Если делать оптику в квартиру, инфраструктура получется 200-250р на квартиру.

В общем первый абонент на доме по любому золотой выходит. А вот второй уже дешевле, чем если оптикой в квартиру.

Третий вообще за даром....

Share this post


Link to post
Share on other sites

Если потенциальных абонентов 1-2-3 на дом -не проще кинуть опту, по 2-4 жилы на дом и разварить в кроссе на пигтейлы.

Свести все добро в один или парочку каких нибудь узлов -где поставить какие нибудь оптические свичи.

На каждой 2-х этажке 1-2-3 конвертера по необходимости.

Именно так по началу и собирался сделать. Но из-за конкурентной борьбы получается, что придется медиаконвертор дарить абоненту, если устанавливать его у абонента. Оставлять за него залог в 1000 рублей хомячки отказываются.

А вот эта схема по деньгам стоит как два медиаконвертора....

имелось ввиду ставить конверторы в ящик, а не дарить. от ящика - витуха.

когда цена конверторов переваливает свич - менять на свич.



Там не СФП, а перепаиваются оптические трансиверы и многомода на одномод.

По цене получается чуть чуть дешевле, чем длинк набить СФП шками и все же это циска, хоть и БУ

я тоже смотрел всегда на 3550 с опт портами сразу, но всетаки ставлю 3550-24 + шасси.

причина - ЗИП дешевле и при небольшом кол-ве используемых портов дешевле

Share this post


Link to post
Share on other sites

имелось ввиду ставить конверторы в ящик, а не дарить. от ящика - витуха.

когда цена конверторов переваливает свич - менять на свич.

Ну я как бы именно об этом.

Решил не развешивать сопли и сделать один раз.

Сэкономим на том, что на тех домах, где нет ни одного абонента будут стоять пустые ящики.

причина - ЗИП дешевле и при небольшом кол-ве используемых портов дешевле

Это да....

Share this post


Link to post
Share on other sites

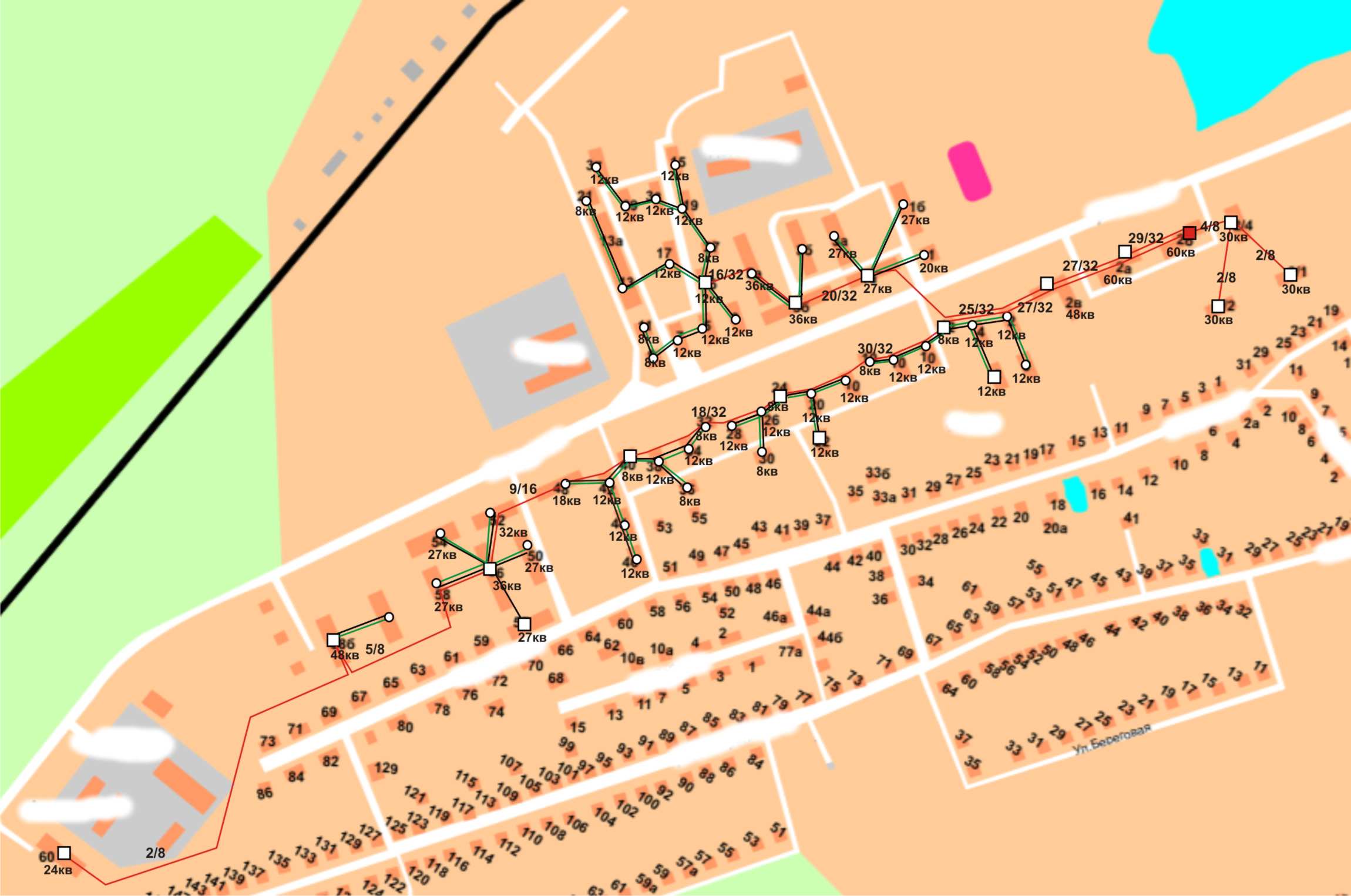

Прикручу ка для наглядности еще и карту.

От районного узла (красный квадратик)уходит 2 32-х волоконных кабеля (в одной ветке заканчиваются 16-ти и 8- волоконными) до промежуточных узлов (белые квадраты)

Там ставится кросс, разваривается необходимое число волокон, стоит оптический делитель и оптический приемник, на концах, естественно без делителя. Соответственно ИБП для приемника, свич, в большинстве своем 1907, но где квартир много, там Длинк 3526.

Тоже соответственно с ИБП

От промежуточных узлов кабелем или наговским по 10 р или аналогичным (у нас обрезков 8-ки километров 5 валяется)к домовым узлам (белые кружочки), о которых и идет речь выше, паралельно коаксиалом РЖ11, потому что так дешевле, а самое главное он уже висит....


Share this post


Link to post
Share on other sites

Я не уверен, что свич этот качественно отличается от связки "мыльница+конвертор" - думается, внутри этого чудо-свича все та же мыльница, но с одним SFP вместо трансформатора+RJ45. А мыльница + конвертор ИМХО обойдутся дешевле, + мыльницу нужно ставить только при подключении 2-го абона... + ко всему - мыльница + конвертор обойдутся немного дешевле в эксплуатации (все же порты при грозах иногда горят, порой - вместе с "мозгом").

Share this post


Link to post
Share on other sites
ридется медиаконвертор дарить абоненту, если устанавливать его у абонента. Оставлять за него залог в 1000 рублей хомячки отказываются.

А договор "об ответственном хранении"? - внести отдельным пунктом в абонентское соглашение. Как когда-то телефонные аппараты устанавливались :)

Share this post


Link to post
Share on other sites

я у себя массово на такие домики ставлю простой дирсто с мидиком, местами с одним БП на двоих. коакс висит паралельно, тоже строился до оптики. сейчас при цене на оптику и дешевые приемники- коаксом дороже ходить. а наговский миникабель в разводке сводит расходы в копейки.

Share this post


Link to post
Share on other sites

Я не уверен, что свич этот качественно отличается от связки "мыльница+конвертор" - думается, внутри этого чудо-свича все та же мыльница, но с одним SFP вместо трансформатора+RJ45. А мыльница + конвертор ИМХО обойдутся дешевле, + мыльницу нужно ставить только при подключении 2-го абона... + ко всему - мыльница + конвертор обойдутся немного дешевле в эксплуатации (все же порты при грозах иногда горят, порой - вместе с "мозгом").

Ни чего не дешевле получается.

1907 с СФП шкой по деньгам равен мыльнице с медиаконвертором.

От грозы чему там дохнуть? Все внутри здания.

И там всего 3-4 десятка таких домов. Даже если в каждом из них будет ровно по одному абоненту, То мои убытки будут аж целых 20 тыщ рублей на район. Вот разорюсь, блин, от потери половины дневной выручки...



А договор "об ответственном хранении"? - внести отдельным пунктом в абонентское соглашение. Как когда-то телефонные аппараты устанавливались :)

Именно так и собираемся делать, только в частном секторе....



сейчас при цене на оптику и дешевые приемники- коаксом дороже ходить. а наговский миникабель в разводке сводит расходы в копейки.

Ты не забывай, что еще нужно учесть еще 1/20-ю часть стоимости оптического передатчика на каждый приемник, а у меня 1310, поэтому сумма получается не хилая...

А постольку, поскольку, у меня коаксиал висит, и мелковолоконного кабеля навалом, то для меня дешевле так.

И даже если новое строительство мутить тоже дешевле будет...



И еще.

На районе 1156 квартир, из них у кабельному у меня подключено 1037.

Чо там собрался делать конкурент, не понятно...

Share this post


Link to post
Share on other sites

От грозы чему там дохнуть? Все внутри здания.

У нас к примеру были случаи издыхания свичей, подключеных только оптикой (!) - причем не только ИИП, но и сами PHY. Правда, при этом молния попадала собссно в дом...



Даже если в каждом из них будет ровно по одному абоненту, То мои убытки будут аж целых 20 тыщ рублей на район. Вот разорюсь, блин, от потери половины дневной выручки...

Тогда чего спрашивать-то? :) Надумали - стройте.



P.S. Хотя, может, имеет таки смысл там завести DOCSIS?

Share this post


Link to post
Share on other sites

От грозы чему там дохнуть? Все внутри здания.

У нас к примеру были случаи издыхания свичей, подключеных только оптикой (!) - причем не только ИИП, но и сами PHY. Правда, при этом молния попадала собссно в дом...

Местных электриков убили или обошлось тяжкими телесными?

Share this post


Link to post
Share on other sites

А что электрики-то в этом случае сделают? При попадании молии в дом с глухозаземленной нейтралью в арматуре дома и, соответственно, нейтрали образуется солидный импульс напряжения относительно земли и, соответственно, относительно фазы.

Тогда перед свичом стоял back-ups - он выжил. Сейчас мы стали ставить еще APC фильтры. Больше вроде не повторялось - но в этом году и лютых гроз не было...

Share this post


Link to post
Share on other sites

Тогда чего спрашивать-то? :) Надумали - стройте.

Ну может кто уже делал подобное, может у кого лучше получилось.....

P.S. Хотя, может, имеет таки смысл там завести DOCSIS?

Доксис уже давным давно не имеет ни какого смысла заводить....

Одни только затраты на организацию обратного канала выше, чем вся оптика со всем к ней причитающимся....



По поводу грозы я сильно не переживаю, защищаться от них, там где можно я научился давно, а уж если попадет в дом, то что делать.

От этого самая лучшая защита - запас оборудования на складе и бригада по звонку в ружжо....



Кстати еще один прикол.

У Ростелекома на этом районе 720 абонентов АДСЛ. С тарифами в два раза ниже, чем у конкурента.....

Чего он там собирается выудить.....



Чем вообще думают люди, когда затевают стройку на полностью окученой территории....

Share this post


Link to post
Share on other sites

Ну у нас допустим вообще по большей части не fttb, а fttd с подключением домов медью "звездой" к узлу с оптикой, ну и ессно централизованное стабилизированное питание свичей-мыльниц (+24В по свободным парам). И такая схема в районах с малоэтажными домами скорее всего будет еще довольно долго - на fttd там переходить нецелесообразно. Да и мыльницы не так жалко как умные свичи.

Share this post


Link to post
Share on other sites

подключением домов медью "звездой" к узлу с оптикой

И как все это грозы переживает?

Share this post


Link to post
Share on other sites

Прекрасно. Грозозащиты рулят. Даже самые дешевые. Ну и витуха ессно FTP для наружки.
