базовая станция mikrotik

Мне надо базовую станцию 5Ггц на 20-50 абонентов, до 1км, интернет, торренты, кто до чего додумается.

У клиентов будут стоят Mikrotik RB SXT 5HnD. Очень уж понравились, временно на них магистральный линк.

В одном известном интернет магазине мне предложили вот такой список железа, прошу покритиковать,

Антена пасивная Ubiquiti AirMax BaseStation AM-5G16 - 3шт

Mikrotik MiniPCI Card R52H - 3шт

Mikrotik RouterBOARD 433 AH - 1шт

Кабель RP-SMA-Female/N-Male 600 mm - 3шт

Блок питания (Ubiquiti) Carrier PoE Adapter 24V 1 A - 1шт

AluBox - 1шт

Пигтейл UFL/ N female 200 mm - 3шт

Кабель соединительный WPR Gold, cable 240 - 1шт



все вместе 22тр, эта сумма мне кажется большой для моих целей, но если по другому никак, да будет так.

В принципе я не боюсь сам что-нибудь подпаять, просверлить, в целях экономии, или улучшения качества.

была тут тема про mikrotik и с чем его едят. найти не могу. да и маловато информации там было.



UPВ

нашел тему про mikrotik и с чем его едят http://forum.nag.ru/forum/index.php?showtopic=67577

мало инфы

Edited by holodkov

Share this post


Link to post
Share on other sites

Mikrotik MiniPCI Card R52H никакого отношения к МИМО не имеет=)



Может вам подойдет OmniTIK U-5HnD Mikrotik - http://asp24.ru/besprovodnoe-oborudovanije/routerboard/omnitik-u-5hnd-mikrotik/



Стоит всего 5000р. и как раз позволит подключать абонентов на 1км, уже имеет в себе 2 встроенные круговые антенны работающие в МИМО.



Но 50 человек вы на одно устройство не повесите, 20-25 смогут работать, если качать много не будут, нужно расчитывать максимум на 20 мегабит с точки при хороших уровнях сигналов у клиентов.





Или если считаете что этого мало, можно собрать свой конструктор:



Антенна - Maximus Sektor 5g-17dbi-120. MIMO VP-HP 3шт. - http://asp24.ru/besprovodnoe-oborudovanije/antenna/besprovodnoe-oborudovanije/antenna/antenny-5-ggc/besprovodnoe-oborudovanije/antenna/antenny-5-ggc/dlja-bazovyh-stancy-1/besprovodnoe-oborudovanije/antenna/antenny-5-ggc/dlja-bazovyh-stancy-1/maximus-sektor-5g-17dbi-120-mimo-vp-hp/



Mikrotik RouterBOARD 433 AH - 1 шт.

Mikrotik R52n-M - 3шт.

Блок питания 24V 1.6 A - 1шт

AluBox - 1шт

Пигтейл MMCX/ N female 200 mm - 3шт

Кабеля высокочастотные 3 шт. - можете спаять сами, это выйдет дешевле, кабель и разъемы продаются. Для 5ггц кабель нужен хороший и толстый.



Тут уже у вас будет 3 независимых сектора, если сделать разнос по частотам 100 мегагерц то можно на каждый повесить по 20-25 клиентов и опять же не превышать скорости 20 мегабит. Но т.к. сектора 3, то клиентов соответственно 60-75 и пропускная способность 60 мегабит. Но все зависит от трафика и сигналов от клиентов. Понятное дело, что если качать будут 2-3 клиента, они и 50 мегабит смогут утянуть в МИМО, но если работать одновременно будет 10, да еще и с торрентами - скорость сильно упадет, пинги полезут вверх и будут звонки с жалобами.

Share this post


Link to post
Share on other sites

Кабеля высокочастотные 3 шт. - можете спаять сами, это выйдет дешевле, кабель и разъемы продаются. Для 5ггц кабель нужен хороший и толстый.

какие кабеля с какими разъемами надо?

Share this post


Link to post
Share on other sites

Кабеля высокочастотные 3 шт. - можете спаять сами, это выйдет дешевле, кабель и разъемы продаются. Для 5ггц кабель нужен хороший и толстый.

В 5ггц подобная экономия выйдет боком.

Share this post


Link to post
Share on other sites

Кабеля высокочастотные 3 шт. - можете спаять сами, это выйдет дешевле, кабель и разъемы продаются. Для 5ггц кабель нужен хороший и толстый.

какие кабеля с какими разъемами надо?



Если денег не жалко то RG-405 или RG-402. Так же можно Radiolab 10D-FB или Radiolab DX-1000. Так же есть хороший кабель LMR-400, но вот где его купить я не в курсе, если сможете найти его - будет хорошо.

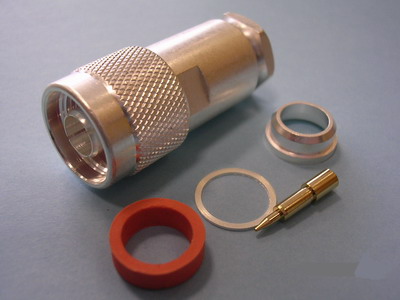

И вот такие разъемчики:






Ссылка на разъемчики



Нужно кабель оголить, припаять к центральному электроду кабеля штырек разъема, а оплетку зажать специальной гайкой с помощью 2-х рожковых ключей. Далее сажаете термоусадку или заматываете изолентой. По мне - так лучше самому кабель сделать, чем покупать готовые непонятно какие.

Share this post


Link to post
Share on other sites

По мне - так лучше самому кабель сделать, чем покупать готовые непонятно какие.

Стоит сравнить с заводским, и увидеть разницу.

Share this post


Link to post
Share on other sites

По мне - так лучше самому кабель сделать, чем покупать готовые непонятно какие.

Стоит сравнить с заводским, и увидеть разницу.

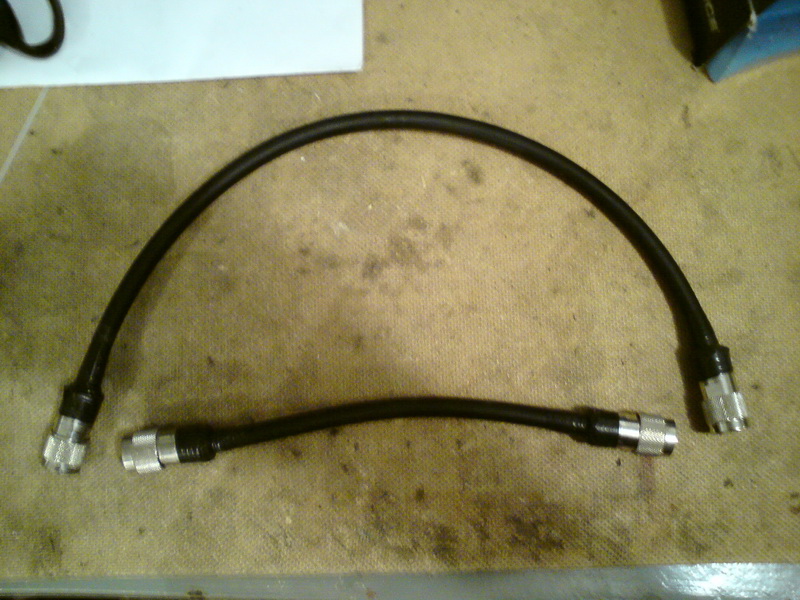

С заводским да, разница есть. Но большинство готовых кабельных сборок паяются на коленке, поэтому их качество под сомнением. Так же через некоторое время эксплуатации отклеивается клеевая термоусадка от кабеля и получается карман для воды, которая попадает внутрь разъема и ухудшает характеристики кабеля. У меня нет измерительного оборудования для проверки кабелей, но мои самодельные "обрубки" по 10-20см. показывают на несколько децибел лучшие уровни сигналов при подключении антенны, чем заводские по полметра. Так же коротыши меньше собирают наводок и помех.




Share this post


Link to post
Share on other sites

По мне - так лучше самому кабель сделать, чем покупать готовые непонятно какие.

Стоит сравнить с заводским, и увидеть разницу.

С заводским да, разница есть. Но большинство готовых кабельных сборок паяются на коленке, поэтому их качество под сомнением. Так же через некоторое время эксплуатации отклеивается клеевая термоусадка от кабеля и получается карман для воды, которая попадает внутрь разъема и ухудшает характеристики кабеля. У меня нет измерительного оборудования для проверки кабелей, но мои самодельные "обрубки" по 10-20см. показывают на несколько децибел лучшие уровни сигналов при подключении антенны, чем заводские по полметра. Так же коротыши меньше собирают наводок и помех.

Что же это за кабель такой что на 30 см затухание в несколько дБ? :))

Share this post


Link to post
Share on other sites

с торентами WI-WI нормально работать не будет, лучше сразу предупредить клиентов, и зарезать торент. После это сделать будет не реально, а так все полюбовно.Сеть и так сейчас будет перегружена (кино онлайн,скайп, игры онлайн, злосные качки, качающие сутками и др). к сожалению время тупо смотрящих web странички закончилось, клиент выбирает канал по полному.деньги оплотил, жаба задавит.

Edited by Atman

Share this post


Link to post
Share on other sites

С заводским да, разница есть. Но большинство готовых кабельных сборок паяются на коленке, поэтому их качество под сомнением. Так же через некоторое время эксплуатации отклеивается клеевая термоусадка от кабеля и получается карман для воды, которая попадает внутрь разъема и ухудшает характеристики кабеля. У меня нет измерительного оборудования для проверки кабелей, но мои самодельные "обрубки" по 10-20см. показывают на несколько децибел лучшие уровни сигналов при подключении антенны, чем заводские по полметра. Так же коротыши меньше собирают наводок и помех.



Прикрепленное изображение: Kabel.JPG

как, на ваш взгляд, в работе данный кабель с таким немалым расстоянием

Edited by zn-game

Share this post


Link to post
Share on other sites

невздумайте ставить три карты в один борд

Share this post


Link to post
Share on other sites

как, на ваш взгляд, в работе данный кабель с таким немалым расстоянием



Нет, такой кабель покупать не надо, тем более такой длины. И обратите внимание, это удлинитель, предназначенный для удлинения других кабелей, подключитть антенну с разъемом N-type им нельзя. Вообще использовать кабели длиннее метра не стоит, ведь есть уличные корпуса, которые можно разместить в непосредственной близости к антенне. Например можно использовать RB433 или RB411AH с одной карточкой, размещенной в корпусе и установленной прямо около антенны. 3 таких антенны и 3 корпуса размещаете в нужных местах, по витой паре соединяете их в один коммутатор, так будет даже лучше, чем размещать все 3 карты в одном корпусе.



невздумайте ставить три карты в один борд



3 карты можно ставить в один борд, при условии достаточного частотного разноса между ними и ограничением по максимальной мощности. Естественно работать на стандартных каналах 2.4ггц, например 1, 6 и 12 нормально не получится.

Share this post


Link to post
Share on other sites

Нет, такой кабель покупать не надо, тем более такой длины. И обратите внимание, это удлинитель, предназначенный для удлинения других кабелей, подключитть антенну с разъемом N-type им нельзя. Вообще использовать кабели длиннее метра не стоит, ведь есть уличные корпуса, которые можно разместить в непосредственной близости к антенне. Например можно использовать RB433 или RB411AH с одной карточкой, размещенной в корпусе и установленной прямо около антенны. 3 таких антенны и 3 корпуса размещаете в нужных местах, по витой паре соединяете их в один коммутатор, так будет даже лучше, чем размещать все 3 карты в одном корпусе.

спасибо, идеи насчет этого кабеля отпали))

Share this post


Link to post
Share on other sites



3 карты можно ставить в один борд, при условии достаточного частотного разноса между ними и ограничением по максимальной мощности. Естественно работать на стандартных каналах 2.4ггц, например 1, 6 и 12 нормально не получится.

у меня частоты 5ггц, можно ставить три платы на один борд? Какие подводные камни? Как их избежать?

Edited by holodkov

Share this post


Link to post
Share on other sites

Wi-Fi радиокарта, работающая в полосе 20мгц, на самом деле занимает спектр 60мгц, но влияние ощущается и на 80мгц. То, насколько сильно она фонит вне полосы, зависит от мощности на передачу. При размещении карт в одном борде нужно или делать сильный разнос по частотам, более 60мгц, а лучше 100, и уменьшать мощность до 18 или менее дбм, определяется опытным путем. Но такой разнос в 100мгц можно сделать только работая в 5ггц, в 2ггц возможный диапазон работы уже, поэтому там лучше располагать по одной радиокарте в одном корпусе.



Поэтому совет один - разнос по частотам больше, мощность на передачу ниже.

Share this post


Link to post
Share on other sites

Wi-Fi радиокарта, работающая в полосе 20мгц, на самом деле занимает спектр 60мгц, но влияние ощущается и на 80мгц.

А тут приборы говорят,что это не правда.



А вы внимательнее присмотритесь к шкале справа на графиках =).

Share this post


Link to post
Share on other sites

Поэтому совет один - разнос по частотам больше,



Пытался на loco m2 уйти ближе к 2.5Ггц. Но сигналы сильно проседают.

Это особенность локо?)

Share this post


Link to post
Share on other sites

Поэтому совет один - разнос по частотам больше,



Пытался на loco m2 уйти ближе к 2.5Ггц. Но сигналы сильно проседают.

Это особенность локо?)

Антенны которая в нем.

Share this post


Link to post
Share on other sites

Антенны которая в нем.



с rb/sxt подобного не произойдет?)

Share this post


Link to post
Share on other sites

Антенны которая в нем.



с rb/sxt подобного не произойдет?)

Стоит по пробовать и узнать. ;)

Share this post


Link to post
Share on other sites

RB/SXT очень хорошо работает в G с двумя антеннами.

А ничего что девайс a\n?

Share this post


Link to post
Share on other sites

RB/SXT очень хорошо работает в G с двумя антеннами.

А ничего что девайс a\n?



Ну типа в А хорошо работает. Опечатка ;)

Share this post


Link to post
Share on other sites

RB/SXT очень хорошо работает в G с двумя антеннами.

А ничего что девайс a\n?



Ну типа в А хорошо работает. Опечатка ;)

Ну ну.
