DES1008D/pro защита ?

Купили в замен сгоревшим обычным 1008 новые с приставкой про. Цитата с сайта.

Новая серия отличается улучшенными аппаратными характеристиками: все порты коммутаторов обеспечивают повышенную устойчивость к помехам и статическому напряжению в СКС или при нестабильном напряжении питания, что позволяет устанавливать коммутаторы серии /PRO на уровне доступа в сетях провайдеров ETTH и выносных сегментах сети компании.

ради любопытства вскрыл

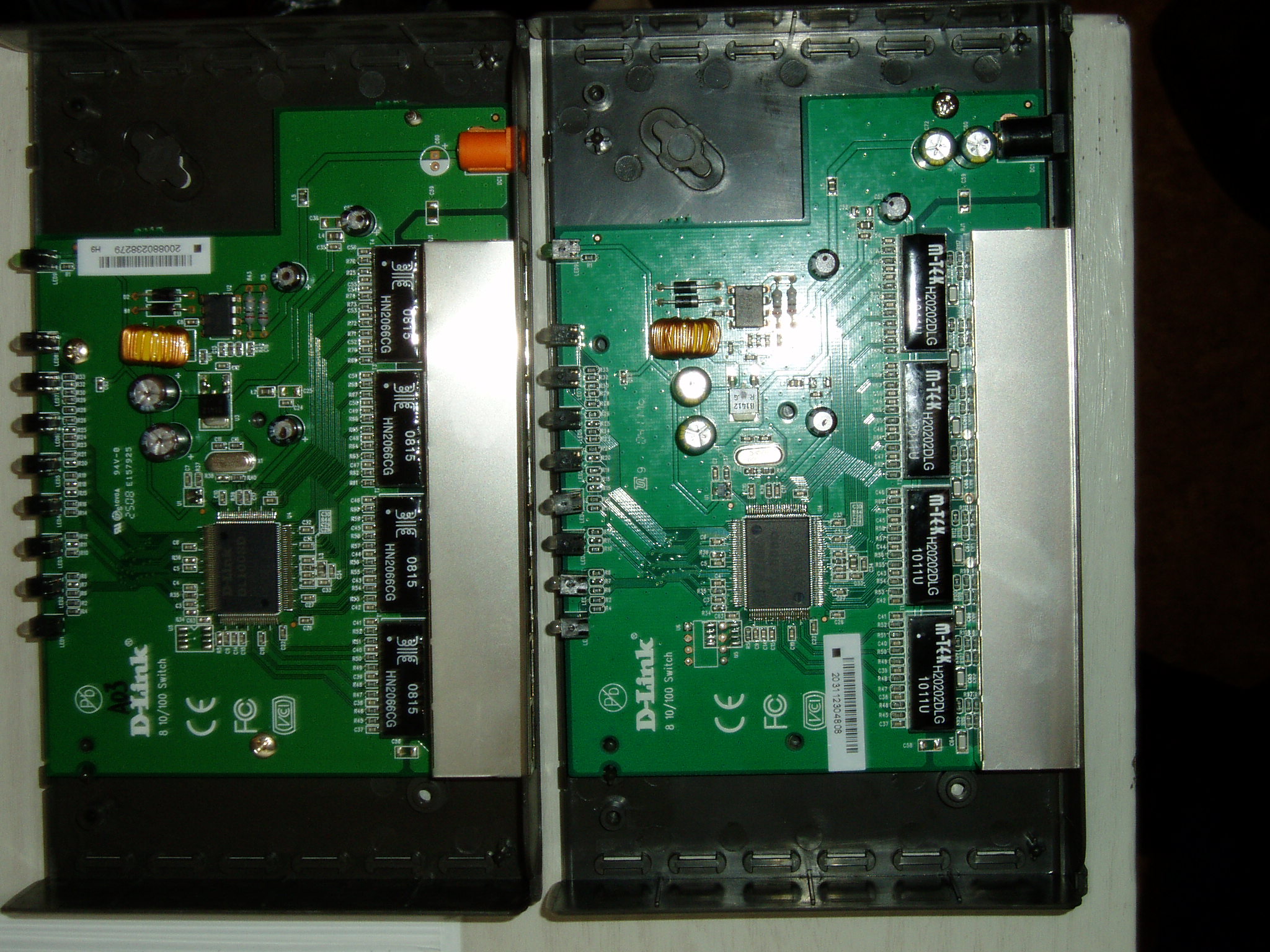

слева обычная с права про заметна дополнительная обвязка у портов до трансформаторов и 2 кондера на входе по питанию.

В обвязке 3 резистора 1 кондер как я понял. Теперь вопрос от чего защитит такая защита.

post-53830-055041900 1312864919_thumb.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

От статического электричества скорее всего защитит - там думаю мегаомные резисторы на пары повешены. Чтобы статика стекала. А вот как именно конденсатор подключен - очень интересно. Подразумевается что это фильтр ВЧ помех на приемной паре - но вот как он именно включен...



То есть 2 резистора для стока статики и RC фильтр НЧ, получается?



То есть похоже на то, что сделано именно то, что декларируют. Но это не грозозащита. Сверх малая поглощаемая энергия. Чисто статику с линии согнать и радиопомехи.

Изменено пользователем Tosha
