На что вешать SNR-UT1 ? кто какие зажимы использует?

Собираемся закупить кабель SNR-UT1-06, но вот встал вопрос с крепежом. Понятно, что надо использовать зажимы для проволоки. Вроде бы народ берет для этих целей зажимы SNR-PA-L-400 (http://shop.nag.ru/catalog/01919.Opticheskij-kabel/01895.Aksessuary-i-krepezh/03798.SNR-PA-L-400), но в его характеристиках указано: "Диаметр проволоки/троса по изоляции - 4-7 мм", а у кабеля "Внешний диаметр несущего элемента - 3,5мм". Не зажмется, похоже. В качестве поддерживающего зажима рекомендовали http://shop.nag.ru/catalog/01919.Opticheskij-kabel/01895.Aksessuary-i-krepezh/05207.SNR-PP3-8410 но там тоже 4мм минимум. Так на что же вешать этот кабель?

Edited by grfmaniak

Share this post


Link to post
Share on other sites

Это как всегда мелкие нестыковочки :)... в реальности SNR-PA-L-400 держит положенные расстояния 50м макс для кабеля...

Share this post


Link to post
Share on other sites

Собираемся закупить кабель SNR-UT1-06, но вот встал вопрос с крепежом. Понятно, что надо использовать зажимы для проволоки. Вроде бы народ берет для этих целей зажимы SNR-PA-L-400 (http://shop.nag.ru/c...98.SNR-PA-L-400), но в его характеристиках указано: "Диаметр проволоки/троса по изоляции - 4-7 мм", а у кабеля "Внешний диаметр несущего элемента - 3,5мм". Не зажмется, похоже. В качестве поддерживающего зажима рекомендовали http://shop.nag.ru/c...07.SNR-PP3-8410 но там тоже 4мм минимум. Так на что же вешать этот кабель?

все Вами перечисленное нормально держит данный кабель, у самих все натянуто Наговским кабелем (от 04 до 12) с использованием Наговских зажимов, пока никаких экстраординарных случаев не наблюдалось.

Share this post


Link to post
Share on other sites

а я бы не советовал использовать анкерные зажимы вобще. только мотать проволоку. поддержка нормально работает. с десяток барабанов так раскатал наговских и не счесть еще сколько комскопа и прочей ерунды на струне. год-два-три висит, затем изза натяжения и жары образуется гантелька после зажима и иногда даже лопается от нагрузки сам модуль обнажая волокна. пробовал всякие зажимы, даже пластмассовые с 15см длиной захвата и иголочками впивающимися в оболочку - все одинаково. слаб тут не элемент,а сцепление оболочки со струной, точнее его нет. единственная радость что у кабеля на струне не закручивает волокна вокруг струны, если рвет оболочку у зажима, у кабеля с тросиком сразу наматывает по кругу и все, кирдык.

Share this post


Link to post
Share on other sites

Да зачем анкерные зажимы использовать?

Проще будет отделять несущий трос, всверливать анкерный болт типа http://shop.nag.ru/catalog/01919.Opticheskij-kabel/01895.Aksessuary-i-krepezh/01908.ank-0-8h150 затем трос крепить с помощью копеечных, но дешёвых зажимов типа "замОк" http://shop.nag.ru/catalog/01919.Opticheskij-kabel/01895.Aksessuary-i-krepezh/02023.ClipDIN741_3

У нас уже год наговский кабель без проблем висит, на каждой стороне пролёта 2-3 зажима.

Edited by Jelsh

Share this post


Link to post
Share on other sites

Да зачем анкерные зажимы использовать?

Проще будет отделять несущий трос, всверливать анкерный болт типа http://shop.nag.ru/catalog/01919.Opticheskij-kabel/01895.Aksessuary-i-krepezh/01908.ank-0-8h150 затем трос крепить с помощью копеечных, но дешёвых зажимов типа "замОк" http://shop.nag.ru/catalog/01919.Opticheskij-kabel/01895.Aksessuary-i-krepezh/02023.ClipDIN741_3

У нас уже год наговский кабель без проблем висит, на каждой стороне пролёта 2-3 зажима.

мы например отказались от отделения троса, т.к. могут получиться очень нехорошие изгибы кабеля, а то и вытягивание и повреждение волокон в случае обрыва крепления.



у меня вопрос... чем крепить самонесущий диэлектрик к фасадам зданий? в качестве натяжных то можно анкерные использовать, а вот как быть с поддерживающими? пока используем косички от ПСО, но выглядит не особо эстетично. На наге нашел только http://shop.nag.ru/catalog/02270.Opticheskoe-oborudovanie/01895.Kreplenie-kabelya/05147.SNR-PP2-1015 и то для опор.

Share this post


Link to post
Share on other sites

ну чуточку доработать, одно-пару отверстий, и можно крепить по фасаду, хотя ракурс похоже неудачный у фото и отверстия там уже есть, что мешает их к стене прикрутить ?

Share this post


Link to post
Share on other sites

отверстий там похоже нет. дорабатывать. хочется же правильно сделать, а не допиливать. кто как крепит я и хотел узнать. и как нужно)

Share this post


Link to post
Share on other sites

ну вот отверстия есть, ничего не мешает крепит его к фасаду.

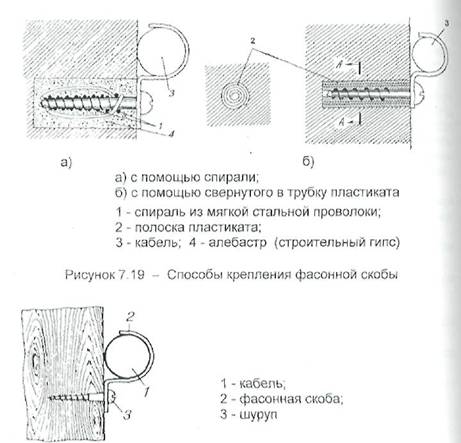

как вариант скобы еще есть

post-44709-009189200 1315068063_thumb.jpg
