Оптический Делитель для WDM Схема соединения

Привет.



Вот хотел проделать следующий трюк



К вот этой схеме:

WDM-SFP<===1310/1550===>WDM-SFP

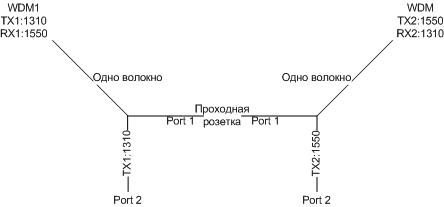

Хочу подключить два делителя мощности (см. файл)







Для этого хочу взять два одинаковых оптических делителя 1310/1550 и соединить их между собой одной ногой (port1 на рисунке)

Вот такой Разветвитель хочу использовать.



А будет ли всё это работать?

post-44301-037056500 1310747271_thumb.jpg

Share this post


Link to post
Share on other sites

какова цель? по одному волокну 2 канала? думаю, взлетит, но я бы на одном конце оптической лини один передатчик взял на 1310, а второй на 1550, хотя возможно у вас так и нарисовано, просто очень сложно понять.

Share this post


Link to post
Share on other sites

Цель - получить копию сигнала

Share this post


Link to post
Share on other sites

гхм. А что делать с этой копией? Не проще ли порт отзеркалить?

Share this post


Link to post
Share on other sites

Ну нужно так =) Руководство хочет =)

Я так понимаю у меня самая большая проблема с затуханием на стыке. (~7dBm)

Share this post


Link to post
Share on other sites

Как вариант поставить сплиттер (оптический делитель) - этим ответвим Tx1 и Tx2, и затем уже "разветвитель" (который вы указали) он разделит 1310 и 1550. Это если снимать в одной месте.

Share this post


Link to post
Share on other sites

Как вариант поставить сплиттер (оптический делитель) - этим ответвим Tx1 и Tx2, и затем уже "разветвитель" (который вы указали) он разделит 1310 и 1550. Это если снимать в одной месте.

Я в общем и имел ввиду что-то типа Опического делителя соединённых по схеме (как в первом посте).

Share this post


Link to post
Share on other sites

ну тогда примените 2х2 :) затухание 4дб пример http://www.ural-sat.ru/index.php?productID=411 http://www.satellite.ru/pages/18?cat=5&id=690

а вообще что только народ не придумает чтобы не включить порт мирроринг на коммутаторе :)

Share this post


Link to post
Share on other sites

У магистральщиков видел такую штуку без маркировки... Ставят перед оптическим интерфейсом, а снятый сигнал отправляют сами знаете кому в чёрный ящик рядом... Про затухание не знаю.

Могу предложить тривиальный способ борьбы с затуханием - поставьте гигабитный конвертор sfp-sfp перед вашей системой.

Вот есть на наге:

http://shop.nag.ru/catalog/01897.Mediakonvertery/02403.1Gb/03166.SNR-CVT-2SFP



Хотя по схеме с двух сторон ставить надо...

Share this post


Link to post
Share on other sites

У магистральщиков видел такую штуку без маркировки... Ставят перед оптическим интерфейсом, а снятый сигнал отправляют сами знаете кому в чёрный ящик рядом... Про затухание не знаю.

Могу предложить тривиальный способ борьбы с затуханием - поставьте гигабитный конвертор sfp-sfp перед вашей системой.

Вот есть на наге:

http://shop.nag.ru/catalog/01897.Mediakonvertery/02403.1Gb/03166.SNR-CVT-2SFP



Хотя по схеме с двух сторон ставить надо...

Э, чёт я не допонял, как конвертер, поможет снять копию сигнала, для "сами знаете кого"?
