Подскажите по антенам для покрытия местности

Добрый день всем.

Возникла маленькая задача, раньше работали только с витой и оптикой, а теперь переходит на радио передачу данных и требуется покрыть местность. Для этого надо подобрать оптимальные устройства передачи данных и антенны. Смотрим в сторону bullet M5 HP но их много и разные по типу, что можно посоветовать для такой местности как на фото? ожидается от 10 до 100 клиентов.



Думали также о построении WDS у конечных клиентов для разгрузки центрального канала, но есть ли смысл и нужен ли гемор клиенту в случае чего?

Поделитесь опытом пожалуйста.

Частота 5Mhz

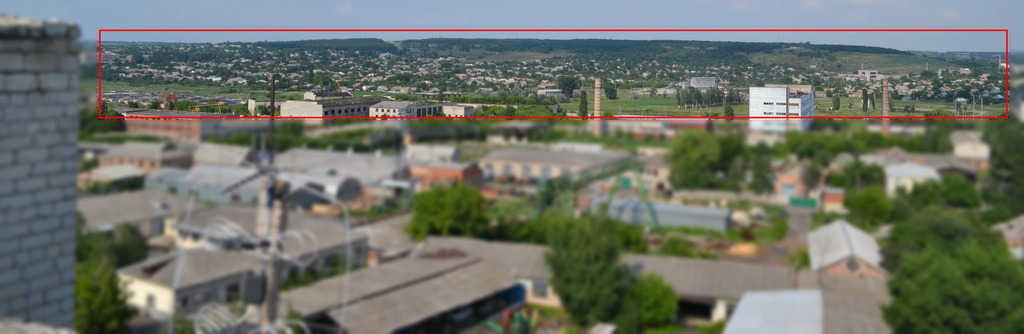

post-59340-068756400 1309630880_thumb.jpg

Edited by Megas

Share this post


Link to post
Share on other sites

Добрый день всем.

Возникла маленькая задача, раньше работали только с витой и оптикой, а теперь переходит на радио передачу данных и требуется покрыть местность. Для этого надо подобрать оптимальные устройства передачи данных и антенны. Смотрим в сторону bullet M5 HP но их много и разные по типу, что можно посоветовать для такой местности как на фото? ожидается от 10 до 100 клиентов.



Думали также о построении WDS у конечных клиентов для разгрузки центрального канала, но есть ли смысл и нужен ли гемор клиенту в случае чего?

Поделитесь опытом пожалуйста.

Частота 5Mhz



А где фото?

Share this post


Link to post
Share on other sites

извиняюсь, еще не спал со вчера, исправил.

Share this post


Link to post
Share on other sites

Какие скорости клиентам хотите раздавать? Какой бюджет?

Share this post


Link to post
Share on other sites

В центр 100-300$

На клиенту где-то 100$ за оборудование.

Скоростя от 1Mb до 30Mb.

Share this post


Link to post
Share on other sites

В центр 100-300$

На клиенту где-то 100$ за оборудование.

Скоростя от 1Mb до 30Mb.



Я так прикинул, если клиентов будет 100, это надо 5-10 секторов по 20-10 клиентов на сектор. С этого вида угол не понятен и расстояния (мин\макс) до клиентов.

Самый дешёвый сектор Вам обойдётся скажем в 100$ МТ RB/SXT, Ubiquiti будет стоить порядка 6-8к (Rocket M5 + Сектор 30-60 градусов)



Клиентам ставите MT RB/SXT=100$, или Ubiquiti Loco M5 (До 2-3 км)= 2500р, NanoStation M5 (До 5-7 км)=3100р, AirGrid M5(HP)23/28(в условиях плохой видимости)=2300р/2600р на 10-15 км.



как-то так.

Edited by Prizrak1234

Share this post


Link to post
Share on other sites

В центр 100-300$

На клиенту где-то 100$ за оборудование.

Скоростя от 1Mb до 30Mb.



Только оптика !

Share this post


Link to post
Share on other sites

Prizrak1234, спасибо, буду изучать данный вопрос, сейчас как раз смотрю Rocket и антенны к ней, в понедельник постараюсь уже заказать.



RG-45, мне нравится ваше предложение, а почему не витой парой?

Share this post


Link to post
Share on other sites

При таких запросах только фиксированный ваймакс сможет справиться с задачей.



Но если финансов не много, тогда нужно покупать не рокеты, а микротик RB/SXT, тем более если работа нужна в 5ггц, даже дешевле выйдет. Поставить один или несколько на многоэтажке, прошить в них лицензию 4-го уровня, чтобы режим AP заработал, каждая стоит 1000р. Клиентам ставить так же RB/SXT. Встроенная в них антенна имеет угол действия 45 градусов, этого хватит чтобы покрыть скопления клиентов.

Share this post


Link to post
Share on other sites

При таких запросах только фиксированный ваймакс сможет справиться с задачей.

Бред! Хватит уже впаривать ваше поделие! Ваймакс мёртв, закопать и не вспоминать!



А ваш неликвид, - списывайте в убыток. Это ваш и только ваш личный прокол, что связались с умиравшей технологией. Не стоит теперь этот бесперспективный металлолом впаривать по поводу и без повода куда угодно и кому попало. Некрасиво это.



Добрый день всем.

Возникла маленькая задача, раньше работали только с витой и оптикой, а теперь переходит на радио передачу данных и требуется покрыть местность. Для этого надо подобрать оптимальные устройства передачи данных и антенны.

Антенны тут не нужны, мне кажется. Судя по фотке, вам стоит почитать про DOCSIS. Это несколько сторонняя технология, но тут ей самое место. На вашем месте я бы особенно внимательно посмотрел на FTTC и DOCSIS 2.0

Share this post


Link to post
Share on other sites

При таких запросах только фиксированный ваймакс сможет справиться с задачей.

Бред! Хватит уже впаривать ваше поделие! Ваймакс мёртв, закопать и не вспоминать!



А что вы тогда предложите использовать для покрытия местности интернетом для местячкового провайдера? Если ваймакс мертв, вайфай с задачей не справляется, покупать базы LTE и симки к ним у китайцев?

Share this post


Link to post
Share on other sites
В центр 100-300$

На клиенту где-то 100$ за оборудование.

Скоростя от 1Mb до 30Mb.

Если там человек 100 будет,и вы безлим им раздаете-то на базу надо >3000$,и мильен на покупку всех частот в полосе 5ггц.

Если это домашняя помегабитка,с 5-10гб лимитом.

то до 30мб будет если только один человек будет качать,ну максимум такой трафик на весь сектор при хорошем полете-где народу до 10человек весит.



Если все таки помегабитка,то вам наносов разных хватит,будете писать от 1 до 3мб,им то пофигу,все равно порно круглые сутки качать не будут.

(Правда не ясно чем тогда вы отличаетесь от 3G которое дешевле?)



а почему не витой парой?

Оптику в поселок,смотрю не далеко вроде)) Свичь на столб,и тягать по желающим силюминий,гарантированно работать будет лучше чем вай фай и ваймакс,100мб каждому гарантировано)) Деньги сыкономленные на катание админа в поисках глюков,вы потратите на устновку грозозащит на порты комутаторов,и забивание заземлений )) Клиенты будут довольны. А деньги за радиочастоты отдадите горсвету за аренду столбов,все равно будет дешевле)

Edited by g7001

Share this post


Link to post
Share on other sites

Бред! Хватит уже впаривать ваше поделие! Ваймакс мёртв, закопать и не вспоминать!



А ваш неликвид, - списывайте в убыток. Это ваш и только ваш личный прокол, что связались с умиравшей технологией. Не стоит теперь этот бесперспективный металлолом впаривать по поводу и без повода куда угодно и кому попало. Некрасиво это.

Это что TDMA мертв ( fixed wimax ) ? Или OFDMA ( mobile wimax) ? Впрочем Вы это не различаете как и многого другого.

Хватит уже кликушествовать и голосить, потрудитесь компетентно и аргументированно излагать свою позицию

Share this post


Link to post
Share on other sites



Я так прикинул, если клиентов будет 100, это надо 5-10 секторов по 20-10 клиентов на сектор. С этого вида угол не понятен и расстояния (мин\макс) до клиентов.

Самый дешёвый сектор Вам обойдётся скажем в 100$ МТ RB/SXT, Ubiquiti будет стоить порядка 6-8к (Rocket M5 + Сектор 30-60 градусов)



10 секторов - это 250 Мгц потребного спектра. Это только нелегальный пионернет.

С данной задачей при вменяемом частотном ресурсе справится только БШД с TDMA ( в частности стандартизированный 802.16d -fixed wimax).

Для 100 клиентов достаточно одна база например MAXBridge BS 50 в 5 Ггц, емкость 30 Mbps, до 100 клиентов и 10 Мгц спектра.

Если нужно повышать пропускную способность, то ставьте две, три и более баз. Четыре сектора - занимаемый спектр 40 Мгц, 120 Mbps общая пропускная способность в ethernet, до 400 клиентов. Наличие ПОЛНОГО LOS для клиентов не обязательно. Дальность связи с клиентом размером с нанос с встроенной антенной ( 17 dBi ) -15 км в LOS. Цена клиента как wifi с внешней приличной антенной.

Лучших решений ДЛЯ ЭТОЙ ЗАДАЧИ и подобных на основе фиксированного БЕСПРОВОДНОГО ДОСТУПА чем 802.16d по скорости, дальности, стабильности на сегодняшний день нет.

Если недостаточно бюджета на соответствующие базовые станции - значит задача в рамках данного бюджета в рамках доступной частотной полосы решения не имеет. Оптика для частного сектора на таких площадях -нерентабельна и дешевле не будет.

Share this post


Link to post
Share on other sites



Антенны тут не нужны, мне кажется. Судя по фотке, вам стоит почитать про DOCSIS. Это несколько сторонняя технология, но тут ей самое место. На вашем месте я бы особенно внимательно посмотрел на FTTC и DOCSIS 2.0

Doscis есть кабельный и беспроводный ( MMDS ) и там кстати TDMA но устаревшей версии ( который действительно в данной реализации если не умер то не перспективен) -но это все прошлый век что по кабелю что по беспроводке. Но дело даже не в технологии передачи данных docsis или что другое. Решение на базе кабеля-оптики для этих площадей - очень сомнительное.

Share this post


Link to post
Share on other sites
Doscis есть кабельный и беспроводный ( MMDS )

В России? Нет, - в России нет MMDS. И уже довольно давно. Не говоря уже о том, что слово Cable в названии какбэ намекает нам, о чём идёт речь.



Бред! Хватит уже впаривать ваше поделие! Ваймакс мёртв, закопать и не вспоминать!



А ваш неликвид, - списывайте в убыток. Это ваш и только ваш личный прокол, что связались с умиравшей технологией. Не стоит теперь этот бесперспективный металлолом впаривать по поводу и без повода куда угодно и кому попало. Некрасиво это.

Это что TDMA мертв ( fixed wimax ) ? Или OFDMA ( mobile wimax) ? Впрочем Вы это не различаете как и многого другого.

Эээ... а вы их точно различаете? Или просто буковки понравились? А то одни буковки это какбэ модуляция, а другие - совсем не модуляция. Сравнивать верблюдов с фиолетовым как-то... эээ... очень дзэн %-)



Сдох сам ваймакс как направление, - вместе со всеми протоколами и модуляциями. Так-что детали тут не важны.



потрудитесь компетентно и аргументированно излагать свою позицию

А оплатите? :-)

Хотя... всё-равно не буду. Смысла нет. Желающие могут сами почитать новости WiMAX Forum, а о карьере чтеца вслух я как-то не мечтаю :-) Так-что читайте новости этого колумбария самостоятельно.

Share this post


Link to post
Share on other sites
Doscis есть кабельный и беспроводный ( MMDS )

В России? Нет, - в России нет MMDS. И уже довольно давно. Не говоря уже о том, что слово Cable в названии какбэ намекает нам, о чём идёт речь.

По любому то что Вы предлагаете для решения простой понятной я бы сказал типичной задачи ТС- полный отстой .



Эээ... а вы их точно различаете? Или просто буковки понравились? А то одни буковки это какбэ модуляция, а другие - совсем не модуляция. Сравнивать верблюдов с фиолетовым как-то... эээ... очень дзэн %-)



Сдох сам ваймакс как направление, - вместе со всеми протоколами и модуляциями. Так-что детали тут не важны.

Вы некомпетентны в том о чем пытаетесь рассуждать ни с технической ни с бизнесовой позиции. Это не оскорбление, это Ваш диагноз, если хотите мой как доктора :-)

Share this post


Link to post
Share on other sites
Doscis есть кабельный и беспроводный ( MMDS )

В России? Нет, - в России нет MMDS. И уже довольно давно. Не говоря уже о том, что слово Cable в названии какбэ намекает нам, о чём идёт речь.

По любому то что Вы предлагаете для решения простой понятной я бы сказал типичной задачи ТС- полный отстой .

С вашей точки зрения ЛЮБОЕ решение, не приводящее к раскупке вашего неликвида, по вполне очевидным причинам полный отстой. Я же предлагаю подумать о решении задачи с более приземлённой, приближённой к ТС-ру точки зрения. Растянуть кабелюку по заборам/фонарям и годами не вспоминать о ней, - куда практичнее, надёжнее и, к слову, дешевле, если посчитать хотя бы года на три TCO. Миллионы абонентов DOCSIS (только в NA их более 25-ти миллионов) тонко намекают нам, что что-то в этой идее таки есть ;-)



Вашу позицию я понимаю, - надо куда-то впарить. Ничего против, в принципе, даже не имею. Просто надо понимать, что технология уже мертва на момент покупки железа. Если кто-то готов вложиться в работающую железку без права на будущее, - почему нет-то?



Вы некомпетентны в том о чем пытаетесь рассуждать ни с технической ни с бизнесовой позиции. Это не оскорбление, это Ваш диагноз, если хотите мой как доктора :-)

Я как-то и не собираюсь вас консультировать - читайте похоронные листы WiMAX Forum самостоятельно. Они-то компетенты в подсчётах тех, кто свалил с тонущей баржи? Или они тоже некомпетентны? Кто у нас там остался? А? А сколько их было два года назад? И куда ушли те, кто покинул WiMAX? Вы же, вроде бы, компетентны? Давайте, - опровергните моё утверждение, что WiMAX нахрен мёртв, убедительными аргументами. Расскажите, как корабли бороздят и вендоры стоят в очередь сделать что-нибудь полезное. Расскажите о мегатоннах дешёвых и хороших клиентских девайсов, о лёгком роаминге, об интероперабилити. Вы-то хоть на этом зарабатываете, - с чего ж вдруг я должен делать вашу работу за вас? Давайте, жжгите! А мы почитаем.

Share this post


Link to post
Share on other sites
Doscis есть кабельный и беспроводный ( MMDS )

В России? Нет, - в России нет MMDS. И уже довольно давно. Не говоря уже о том, что слово Cable в названии какбэ намекает нам, о чём идёт речь.

По любому то что Вы предлагаете для решения простой понятной я бы сказал типичной задачи ТС- полный отстой .

С вашей точки зрения ЛЮБОЕ решение, не приводящее к раскупке вашего неликвида, по вполне очевидным причинам полный отстой. Я же предлагаю подумать о решении задачи с более приземлённой, приближённой к ТС-ру точки зрения. Растянуть кабелюку по заборам/фонарям и годами не вспоминать о ней, - куда практичнее, надёжнее и, к слову, дешевле, если посчитать хотя бы года на три TCO. Миллиарды абонентов КТВ тонко намекают нам, что что-то в этой идее таки есть ;-)



Вашу позицию я понимаю, - надо куда-то впарить. Ничего против, в принципе, даже не имею. Просто надо понимать, что технология уже мертва на момент покупки железа. Если кто-то готов вложиться в работающую железку без права на будущее, - почему нет-то?



Вы некомпетентны в том о чем пытаетесь рассуждать ни с технической ни с бизнесовой позиции. Это не оскорбление, это Ваш диагноз, если хотите мой как доктора :-)

Я как-то и не собираюсь вас консультировать - читайте похоронные листы WiMAX Forum самостоятельно. Они-то компетенты в подсчётах тех, кто свалил с тонущей баржи? Или они тоже некомпетентны? Кто у нас там остался? А? А сколько их было два года назад? И куда ушли те, кто покинул WiMAX?

Я не говорю что все железки кроме wimax это отстой. Есть разные задачи и для решения каждой из них -есть наиболее эффективное оборудование . Есть такие задачи и для эффективного применения wifi (в том числе ubnt) и для поствайфай , и фиксированного и мобильного wimax и LTE. Они местами и часто где то пересекаются в задачах и в этом и спор что будет лучше ( эффективней) , но ни в коем случае это не говорит что то или иное оборудование плохое. Просто его применяеют не для его задачи.

В ваймакс форуме и во всех других ( в том числе в нашем ;-) много всяких разных людей. Многие из них просто тусуются во всех форумах чтобы быть в курсе. Судить о перспективах технологии по броуновскому движению части членов форума, бестолковых статей ничего в этом не понимающих журналистов и других проплаченных "трендах" -неразумно и больше говорит о Вашем уровне компетентности. Уж подумайте и приведите более убедительные аргументы ( хотя Вы это пробовали не раз в других постах но все как то не по теме) Критерий только один - выбор потребителей, а он не в пользу LTE - возможно пока( если Вы с этим сравниваете mobile wimax). Вообще же мы говорим о фискированном wimax который имеет не много общего c mobile wimax в технологии, а в решаемых задачах мало общего с mobile wimax и ничего общего LTE.

Насчет кого то убеждать.

Есть оператор 4g wimax www.sprint.com - 50 млн абонентов ( третья часть которых wimax) -третий по величине в США Просто открывайте хоть каждый день новости сайта и будете видеть развитие технологии, сети, девайсов. Есть тот же wimaxforum.org, какие похронные статьи о себе самом - Вы это о чем ? И смотрите каждый месяц прибавление новых сертифицированных девайcов.

Насчет работы фиксированного wimax ( а это вообще другая тема и задачи) , тут тоже можно приводить много аргументов, но лучшие из них -как это работает на примере девайса к разработке которого я имею самое прямое отношение. Не надо петь похоронные песни, ругаться и плеваться, покажите, расскажите то что Вы знаете, попробовали сами или сделали своими руками. Тогда к Вам можно будет и прислушаться. а так Вы сударь болтун.

Share this post


Link to post
Share on other sites

Я как-то и не собираюсь вас консультировать - читайте похоронные листы WiMAX Forum самостоятельно. Они-то компетенты в подсчётах тех, кто свалил с тонущей баржи? Или они тоже некомпетентны? Кто у нас там остался? А? А сколько их было два года назад? И куда ушли те, кто покинул WiMAX?

В ваймакс форуме и во всех других ( в том числе в нашем ;-) много всяких разных людей. Многие из них просто тусуются во всех форумах чтобы быть в курсе. Судить о перспективах технологии по броуновскому движению части членов форума, бестолковых статей ничего в этом не понимающих журналистов и других проплаченных "трендах" -неразумно и больше говорит о Вашем уровне компетентности. Уж подумайте и приведите более убудительные аргументы

Вы не отвечаете на мой ответ! ©

Что там у нас с вендорами-то? Остался ещё кто-то? Или уже все свалили? Жду с нетерпением компетентного напева, как корабли бороздят.

Share this post


Link to post
Share on other sites

Не надо петь похоронные песни, ругаться и плеваться, покажите, расскажите то что Вы знаете, попробовали сами или сделали своими руками. Тогда к Вам можно будет и прислушаться. а так Вы сударь болтун.

Ой-ой-ой... Обиделись? Не надо обижаться... Лучше компетентно приводить профессиональные аргументы. Судя по тому, как уверенно вы приводите примеры ширящихся рядов вендоров WiMAX, у вас их должно быть полно, - так не стесняйтесь, жжгите!



Я тут ничего не продаю, - зачем мне себя пиарить? Я тут оффтопик, тут форум о связи, а не обо мне :-)

Share this post


Link to post
Share on other sites

Вы не отвечаете на мой ответ! ©

Что там у нас с вендорами-то? Остался ещё кто-то? Или уже все свалили? Жду с нетерпением компетентного напева, как корабли бороздят.

откройте список сертифицированного wimax форумом оборудования wimaxforum.org Там есть все вендоры и все девайсы. Последнее пополнение июнь 2011 года -базовая станция wimax и новый вендор. До этого - конец апреля - HTC EVO View 4G Tablet( это планшет реально сильная вешь -сам держал в руках) и HTC Evo 3D -смартфон wimax. Может Вы не на том форум смотрите ? Наверное wimaxforum.ru ? Тогда понятно.

Share this post


Link to post
Share on other sites
Может Вы не на том форум смотрите ? Наверное wimaxforum.ru ? Тогда понятно.

Ну уж всех-то не стоит по себе мерять-то... Я ж не отечественный производитель.

Share this post


Link to post
Share on other sites

Вы не отвечаете на мой ответ! ©

Что там у нас с вендорами-то? Остался ещё кто-то? Или уже все свалили? Жду с нетерпением компетентного напева, как корабли бороздят.

откройте список сертифицированного wimax форумом оборудования wimaxforum.org Там есть все вендоры и все девайсы. Последнее пополнение июнь 2011 года -базовая станция wimax и новый вендор. До этого - конец апреля - HTC EVO View 4G Tablet( это планшет реально сильная вешь -сам держал в руках) и HTC Evo 3D -смартфон wimax. Может Вы не на том форум смотрите ? Наверное wimaxforum.ru ? Тогда понятно.

Уже почти середина июля. Об этих устройствах что то кроме как от вас не слышно. Почему? Быстро стухли?

Share this post


Link to post
Share on other sites

Вы не отвечаете на мой ответ! ©

Что там у нас с вендорами-то? Остался ещё кто-то? Или уже все свалили? Жду с нетерпением компетентного напева, как корабли бороздят.

откройте список сертифицированного wimax форумом оборудования wimaxforum.org Там есть все вендоры и все девайсы. Последнее пополнение июнь 2011 года -базовая станция wimax и новый вендор. До этого - конец апреля - HTC EVO View 4G Tablet( это планшет реально сильная вешь -сам держал в руках) и HTC Evo 3D -смартфон wimax. Может Вы не на том форум смотрите ? Наверное wimaxforum.ru ? Тогда понятно.

Уже почти середина июля. Об этих устройствах что то кроме как от вас не слышно. Почему? Быстро стухли?

Продажи этих девайсов начались 24 июня в США.

http://newsroom.sprint.com/article_display.cfm?article_id=1955

Сервис mobile wimax 4G анлим ( средняя скорость 4-6 Mbps downlink, 1-2 Mbps uplink ) доступен в 28 штатах США ( сплошное покрытие с handover в 78 городах в том числе Нью-Йорке, Чикаго, Сан-Франциско, Лос-Анжелес и др. c общим населением 180 млн человек).
