QSW3900 SuperVlan прошу помощи....

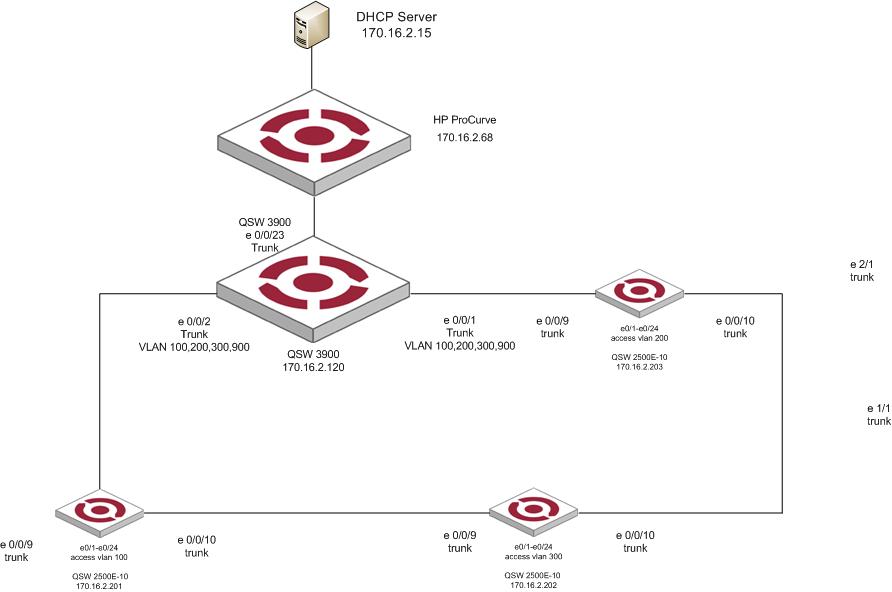

Существует кольцо (стенд) агрегатором является QSW3900 свитчи доступа QSW2500E-10A.

Каждый коммутатор доступа имеет свой влан на портах доступа клиентов, на транковых портах прописаны все вланы всего кольца плюс управляющий влан.

Необходимо агрегировать все вланы на QSW3900 и направлять на вышестоящий HP ProCurve и далее соответственно на сервер DHCP.

Создать супер влан не проблема с субвланами, как его направить дальше подскажите товарищи...

post-67226-085200500 1308562261_thumb.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Когда я ходил на конференцию qtech'а у нас в городе - они говорили что при возникновении любых вопросов/проблем по работе их оборудования нужно им написать письмо и они всё-всё расскажут. Пробовали?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Когда я ходил на конференцию qtech'а у нас в городе - они говорили что при возникновении любых вопросов/проблем по работе их оборудования нужно им написать письмо и они всё-всё расскажут. Пробовали?

Пробывал... отправили курить мануалы...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Когда я ходил на конференцию qtech'а у нас в городе - они говорили что при возникновении любых вопросов/проблем по работе их оборудования нужно им написать письмо и они всё-всё расскажут. Пробовали?

Пробывал... отправили курить мануалы...

а что вы имеете ввиду когда говорите "как его направить дальше" ???

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

создали на агрегаторе супер влан super vlan 10, добавили субвланы subvlan 100,200,300

добавили dhcp server 1 ip 170.16.2.15 в интерфейс супер влана....

На вышестоящем коммутаторе HP подключен Сервер DHCP - как до него дойдут запросы от клиентов ?

С чем дальше работать с ИД супер влана или еще что то нужно ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я так понимаю что никто не настраивал на 3900 SuperVlan ... даже сама компания техподдержки не отвечает....

Есть задача агрегировать vlan клиентов на 3900 и еще использовать DHCP -Relay Option82.

DHCP - будет клиентам выдавать белые адреса , каждый коммутатор доступа имеет свой влан.

Скачал с фтп пример настройки SuperVlan + DHCP-Relay, есть вопросы некоторые, помогите разобраться.

1 *****

настройки на 3900


![DHCP]
dhcp-relay
dhcp-server 1 ip 10.1.70.55 - с этим все понятно
interface supervlan-interface 10
dhcp-server 1
exit
![iF]
interface supervlan-interface 10
ip a ddress 10.1.1.1 255.255.255.0 - из какой подсети берется адрес для супер влана (адресация свитчей ?) ?
subvlan 100,200,300
exit
interface vlan-interface 1000 - для чего 1000 vlan
ip address 10.10.0.1 255.255.255.0 - из какой подсети берется адрес для супер влана (адресация свитчей ?) ?
exit
![sTATIC_ROUTE]
ip route 0.0.0.0 0.0.0.0 10.10.0.2 и обязателен статический роут ?



Наши коммутаторы имеют адресацию 170.16.2.0/24 шлюз 170.16.2.1
2 *****
У вас в примере QSW2900

interface ethernet 1/1
switchport trunk native vlan 100
exit
interface ethernet 2/1
switchport trunk native vlan 100



*На коммутаторах доступа QSW2500E-10A нет команды - switchport trunk native vlan
*И необходимо ли прописывать ip dhcp relay ip-list 0 target-ip 172.16.2.15
*Не получается указать на портах аплинках ip dhc p relay information policy keep а на портах доступа ip dhcp relay information policy replace

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Удалось настроить?

На support@qtech.ru писали?
