skystar Posted June 20, 2011 Posted June 20, 2011 (edited) Есть RB433, задача пробросить на точку 20мбит по радио, настроить NAT и шейпер так: в мир дать 1мбит, а на определенные подсети(5 разных подсетей) дать 5мбит каждому пользователю из подсети, например, 192.168.1.0/24 1. не загнется ли от такой нагрузки RB433, не пострадает ли радиоканал от такой нагрузки НАТом и шейпером? 2. как добавить в одно правило Queue несколько подсетей(в Dst. Address), у меня там сейчас 172.16.100.0/24 как добавить еще 192.168.10.0/24 и т.п.? нужно чтоб на эти подсети ограничивалась общая скорость Если делаю отдельное правило на каждую подсеть, он режет не в общем, а на каждую подсеть по 5мбит, т.е. если клиент одновременно качает с разных подсетей его скорость 10мбит, может както возможно объединить эти правила? Насколько знаю, нужно сделать очередь и добавить туда все подсети, но не пойму как, уже весь гугл перерыл. Микротик использовали для беспроводных сетей, с NAT'ом и шейпером в такой не простой конфигурации сталкиваемся впервые Edited June 21, 2011 by skystar Вставить ник Quote
Saab95 Posted June 20, 2011 Posted June 20, 2011 Не загнется. Вам надо промаркировать трафик в IP--+Firewall--+Mangle Создать там правило, где вы указываете нужные вам адреса и действие Mark_packet После этого уже в Queues выбираете эти промаркировки и по ним ограничиваете. Вставить ник Quote
skystar Posted June 20, 2011 Author Posted June 20, 2011 Saab, спасибо, общую картину представил, как все работает... что выбирать в Chain на вкладке General, forward, input, output, postrouting, prerouting? Еще надо будет мир отправить на один шлюз, а эти подсети на другой, как это сделать правильно? мы делали только простые схемы, типа разные клиенты по разным шлюзам ходили, и разницы в скорости не было, но тут схема сложноватая, путаемся немного Вставить ник Quote
Saab95 Posted June 20, 2011 Posted June 20, 2011 Saab, спасибо, общую картину представил, как все работает... что выбирать в Chain на вкладке General, forward, input, output, postrouting, prerouting? Еще надо будет мир отправить на один шлюз, а эти подсети на другой, как это сделать правильно? мы делали только простые схемы, типа разные клиенты по разным шлюзам ходили, и разницы в скорости не было, но тут схема сложноватая, путаемся немного Prerouting надо выбирать. По этим же меткам можно выставить routing-mark и по ним отправлять разные подсети на разные шлюзы. В IP--+Routing в описание маршрута как раз routing-mark есть. Вставить ник Quote
skystar Posted June 23, 2011 Author Posted June 23, 2011 (edited) пакеты промаркировал, в Queues правило сделал, добавил промаркированное в Advanced->Packet Marks... дальше не пойму как связать два ограничения, в мир 1мбит, а на те подсети, что промаркированы 5мбит... как только не пробовал, получается или везде 1, или 5мбит Edited June 23, 2011 by skystar Вставить ник Quote
skystar Posted June 23, 2011 Author Posted June 23, 2011 в Advanced, где проставил промаркированное в Packet Marks, Limit At не ставиться больше чем Max Limit в General Вставить ник Quote
Saab95 Posted June 23, 2011 Posted June 23, 2011 Надо в Simple Queues добавлять правила. Одно для 1 мегабит, там в DST address указывается адрес вашего шлюза, через который в интернет лезут, второе для 5-ти, там в DST address указывается нужная вам подсеть для халявного доступа. Вставить ник Quote
skystar Posted June 23, 2011 Author Posted June 23, 2011 Надо в Simple Queues добавлять правила. Одно для 1 мегабит, там в DST address указывается адрес вашего шлюза, через который в интернет лезут, второе для 5-ти, там в DST address указывается нужная вам подсеть для халявного доступа. Подсетей несколько, в DST address можно указать одну, если делать отдельное правило на каждую подсеть по 5мбит то будет на каждую по 5мбит, итого если три подсети 3*5=15мбит, а надо чтоб суммарно было 5мбит на все подсети, включая мир 1мбит Сейчас все ходит через один шлюз, и мир и холява Вставить ник Quote
Saab95 Posted June 23, 2011 Posted June 23, 2011 Тогда маску для подсетей укажите=) Так же можно попробовать прописать правило с маской 0.0.0.0/0 и поставить ее последней. То есть если нельзя единой маской указать все подсети, то создается 3 правило по каждому из подсетей и в parent указываются друг за дружкой, а правило в интернет указывается самым последним. Вставить ник Quote
skystar Posted June 23, 2011 Author Posted June 23, 2011 (edited) сейчас попробую... зачем я тогда маркировал все подсети в мангле по твоему совету выше?) Edited June 23, 2011 by skystar Вставить ник Quote
skystar Posted June 23, 2011 Author Posted June 23, 2011 (edited) при добавлении в parent восьмого правила пишет Couldn't change ......... - too big tree, т.е. слишком большое дерево у меня 9 подсетей, получается 9 правил для подсетей и 10тое на мир подсети маской не объединишь, подсетей на самом деле больше, они уже объединены масками, в итоге получается 9 правил Edited June 23, 2011 by skystar Вставить ник Quote
Saab95 Posted June 23, 2011 Posted June 23, 2011 сейчас попробую... зачем я тогда маркировал все подсети в мангле по твоему совету выше?) Чтобы попробовать сделать балансировку в Queue Tree. Вот по этому мануалу. Там создается дерево правил, расставляются приоритеты и ограничения по скоростям в каждой ветке. Например скорость в интернет по маркированным вами пакетам будет иметь приоритет 1 и скорость 1М, по другим правилам скорость в локалку будет иметь приоритет 5 и скорость 5М. Но там надо создавать 2 дерева - на входящий и исходящий трафик. Этот способ сложнее. QoS_Megis_(Russian_translate_by_white_crow).pdf Вставить ник Quote
skystar Posted June 23, 2011 Author Posted June 23, 2011 деревья создал, приоритеты выставил, не пойму теперь как присвоить данное ограничение юзеру, юзеры авторизуются по PPTP, ip присваивается из подсети 10.10.10.0/24 Вставить ник Quote
Saab95 Posted June 23, 2011 Posted June 23, 2011 А куда юзеры соединяются по PPTP? на этот же микротик? или куда-то еще? Вставить ник Quote
skystar Posted June 23, 2011 Author Posted June 23, 2011 А куда юзеры соединяются по PPTP? на этот же микротик? или куда-то еще? на этот же микротик Вставить ник Quote
Saab95 Posted June 23, 2011 Posted June 23, 2011 Тогда вообще все проще. В профиле, под которым заходят ваши клиенты делаете им ограничения на вкладке Limits - Rate Limit 5M/5M. После этого у них уже будет ограничение по скорости 5 мегабит в интернет и в локалку. Вам останется только сделать одно правило в шейперах для ограничения скорости в интернет на уровне 1 мегабит. Вот и все=) Вставить ник Quote
skystar Posted June 23, 2011 Author Posted June 23, 2011 Тогда вообще все проще. В профиле, под которым заходят ваши клиенты делаете им ограничения на вкладке Limits - Rate Limit 5M/5M. После этого у них уже будет ограничение по скорости 5 мегабит в интернет и в локалку. Вам останется только сделать одно правило в шейперах для ограничения скорости в интернет на уровне 1 мегабит. Вот и все=) думаю не пойдет так, как вы себе представляете правило на ограничение интернета в шейпере, если та локалка находиться в сети вышестаяшего провайдера, т.е за NAT'ом прова? Вставить ник Quote
Saab95 Posted June 23, 2011 Posted June 23, 2011 Легко - запросы в эту локалку на вашем микротике будут ловиться по DST адресам этой локалки, так что проблем никаких нет. Вставить ник Quote

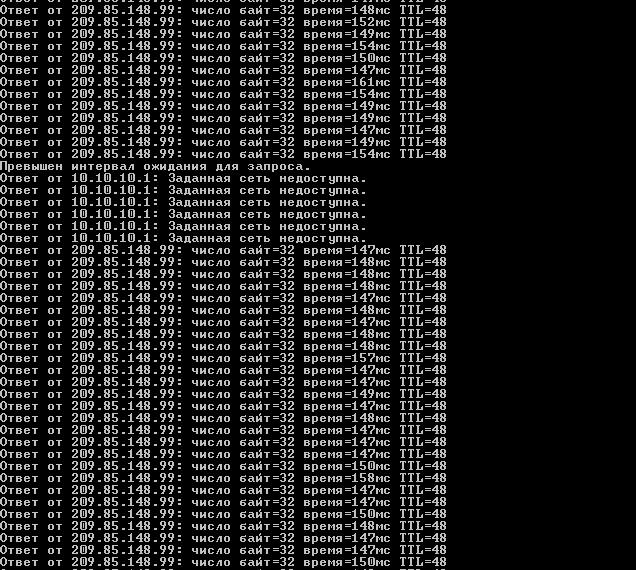

skystar Posted June 28, 2011 Author Posted June 28, 2011 (edited) временами пропадает интернет, при нагрузке, на несколько секунд, появляется, пару минут нормально, опять при нагрузке пропадает. при пинге чего либо за МТ - Заданная сеть не доступна(на скрине), в это же время сам МТ пингуется отлично, авторизация клиента по PPTP, ip PPTP сервера тоже пингуется отлично! как будто NAT отваливается. в логе ничего не пишет, что может быть? Edited June 28, 2011 by skystar Вставить ник Quote
Saab95 Posted June 28, 2011 Posted June 28, 2011 Надо попробовать попинговать ваш микротик снаружи, возможно дело в канале интернета. Вставить ник Quote
skystar Posted June 28, 2011 Author Posted June 28, 2011 (edited) Надо попробовать попинговать ваш микротик снаружи, возможно дело в канале интернета. канал стабилен, за микротиком есть оборудование, на него пинги тоже пропадают, за микротиком интернет работает нормально Edited June 28, 2011 by skystar Вставить ник Quote
