Mikrtotik n 2x2 или NV2 1x1

[g7001]

Собственно планируется один сектор БС. Но в виду "новомодных течений маркетинговой политики" мысли разбегаются.



Вариант 1: На БС антенна с двумя поляризациями,роутерборд,2пигтейла,карта 2 чэйна.

Клиенту SXT 5HnD



Вариант 2: На БС нормальную антенну с одной поляризацией,и остальное вышеперечисленное.

Клиентам SXT 5HnD или борд с хорошей однополяризационной антенной.



Собственно и вопрос,что даст лучную пропускную способность и стабильность при числе клиентов не более 15.

[Saab95]

Наибольшую стабильность даст вариант с МИМО антенной на базе, клиенты SXT, но все работает в режиме A, в этом случае будет и стабильность, и высокая энергетика линков.



Второй вариант, это обычная антенна на базе, у клиентов SXT с MISO, или просто микротики с одноканальной антенной, так же все работает в режиме А.



Ну и последний вариант - только одноканальное оборудование, можно попробовать использовать режим N.



Если будете городить МИМО в N при большом количестве клиентов, то нужно обеспечивать полный LOS для каждого из них, если этого не сделать, пропускная способность будет сильно деградировать и в итоге будет ниже, чем на оборудовании А стандарта.

[Liner's]

тем же вопросом занят, какие хорошие сектора тогда можно взять?

только я у клиентов планировал антенно боксы с микротиком, вначале под 2гг, потом уже набрав от 30 абонетов на базу, смотерть в сторону легализации

ещё вопрос, кто делал базу на трубе.

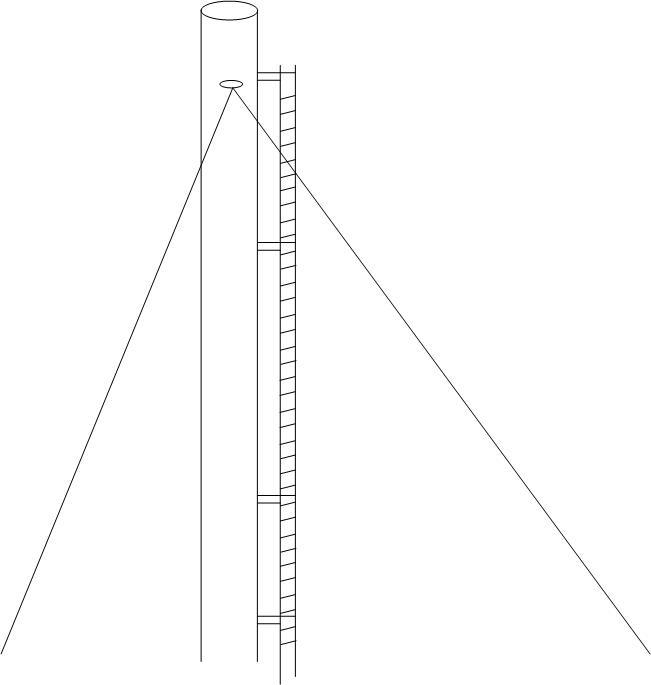

Т.е. есть труба дымоходная, железная, высота с 5 этажный дом, из креплений - только приваренная к ней лестница

я планировал прикрепить два уровня к лестнице горизонтально и на них повесить сектор, хотел использовать 2 по 120 с условием что фонят на все 180, т.е. проблема зарепить верно 3 или даже 4 сектора, хотя вариант 4 сектора по 2 на концах, но обслуживать это будет непросто... есть ещё проблема в том, что труба хорошо "гуляет", альтернативы другой на местности нет(

у кого были аналогичные решения?

расстояние до 4-5 км это максимум в основном все до 3

[SSD]

тем же вопросом занят, какие хорошие сектора тогда можно взять?

Бюджет какой?

[Saab95]

В вайфайлабе есть антенны 2ггц 120 градусов, всего за 2100 рублей - Extralink. И что удивительно - нормально работают.



Чтобы повесить на трубу антенны, нужно взять 4 тонкостенные трубы по 2 метра длиной, сварить по 2 вместе вверху и внизу на расстоянии 50см друг от друга. Потом поднимаете на верх и крепите хомутами для глушителей их к ступеням лестницы. Я так делал - все нормально висит.

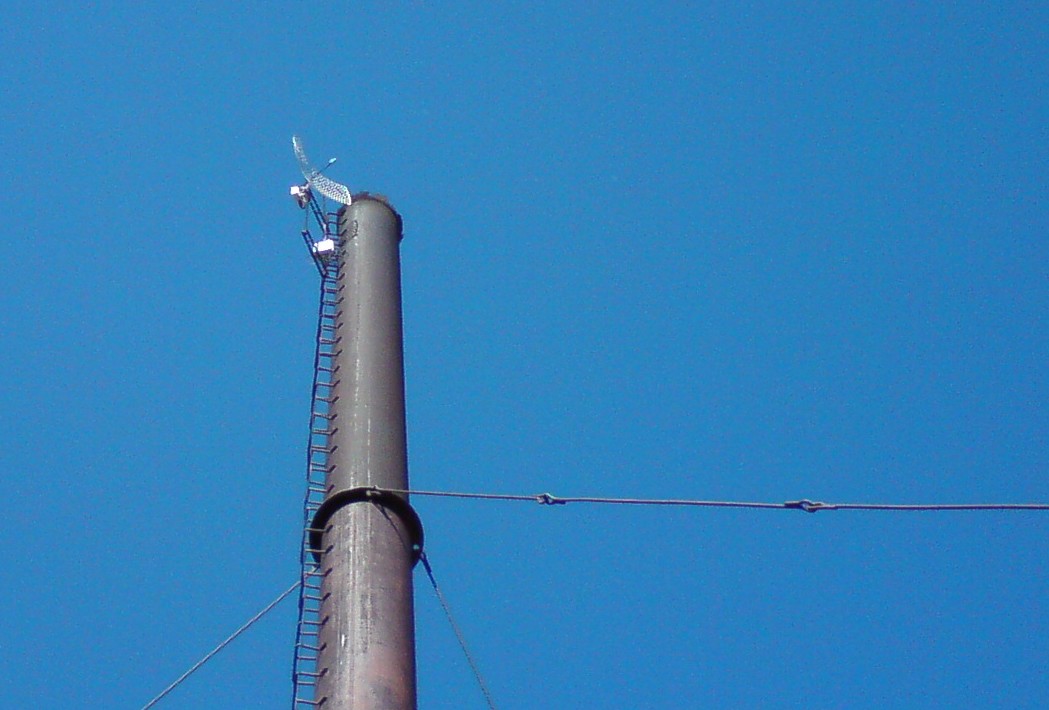

Собственно на фотке хорошо видно:

[Liner's]

о бюджете не думал, хотелось качества, смотрел на mars, вопрос стоит ли оно того, или выбрать что то среднее между ними и тем что Saab95 предлагает

[Liner's]

Секторная антенна "AirMax Sector 2G-15-120", MIMO, 120 град., 15 дБ вот такая попалась из мимо секторов, будут ли мешать если таких 3 поставить?

просто если у них покрытие 120 градусов + фонят на 20 то таких мне может хватить, даже и 3 сектор не понадобится

[Saab95]

UBNT антенны не нужно использовать, барахло это.



Сперва надо определится с задачей, какие скорости давать клиентам, в какой частоте работать. Возможно мимо и не нужно, ведь и в одном канале можно давать 40 мегабит симплекса.

[Liner's]

так вот всё метаюсь, если бы были частоты, проблем нет.

Так в идеале хотел запустить на 2.4гг потом легализовать и перевести в 5г. если бы знать что трогать не будут год полтора, то сразу бы запустил всё в 5гг, благо от мика есть готовое устройство.

значит задача:

1. клиент - физик

2. тарифы - все анлимы, полоса от 256кб до 2мб (наибольший спрос на 512 и 1024)

3. расстояние до 4 км, основная часть находится в 2км, возможно 2-3 клиента будет в зоне 3 км

4. местность Деревню)

5. база - труба, высота под 4-5 этаж

6. у некоторых клиентов возможно будет перекрытие частями деревьев, будем стрательно обходить или пилить деревья

[g7001]

Наибольшую стабильность даст вариант с МИМО антенной на базе, клиенты SXT, но все работает в режиме A, в этом случае будет и стабильность, и высокая энергетика линков.



Второй вариант, это обычная антенна на базе, у клиентов SXT с MISO, или просто микротики с одноканальной антенной, так же все работает в режиме А.



Ну и последний вариант - только одноканальное оборудование, можно попробовать использовать режим N.



Если будете городить МИМО в N при большом количестве клиентов, то нужно обеспечивать полный LOS для каждого из них, если этого не сделать, пропускная способность будет сильно деградировать и в итоге будет ниже, чем на оборудовании А стандарта.

Спасибо! Вобщем так и думал. Поставлю значит оборудование с набором под мимо,и нормальную обычную антену,а потом как нить на тест втулю мимо антену и посмотрю че будет))



Так в идеале хотел запустить на 2.4гг потом легализовать и перевести в 5г. если бы знать что трогать не будут год полтора, то сразу бы запустил всё в 5гг, благо от мика есть готовое устройство.

Клиентам потом антенны покупать,а старые на металолом? а еще лучше полностью менять клиенское оборудование)

2. тарифы - все анлимы, полоса от 256кб до 2мб (наибольший спрос на 512 и 1024)

а сколько клиентов хотите на сектор повесить?

UBNT антенны не нужно использовать, барахло это.

+100

Edited June 7, 2011 by g7001

[Saab95]

так вот всё метаюсь, если бы были частоты, проблем нет.

Так в идеале хотел запустить на 2.4гг потом легализовать и перевести в 5г. если бы знать что трогать не будут год полтора, то сразу бы запустил всё в 5гг, благо от мика есть готовое устройство.

значит задача:

1. клиент - физик

2. тарифы - все анлимы, полоса от 256кб до 2мб (наибольший спрос на 512 и 1024)

3. расстояние до 4 км, основная часть находится в 2км, возможно 2-3 клиента будет в зоне 3 км

4. местность Деревню)

5. база - труба, высота под 4-5 этаж

6. у некоторых клиентов возможно будет перекрытие частями деревьев, будем стрательно обходить или пилить деревья



Под эту задачу как раз оптимально использовать 5ггц SXT и на базе обычную антенну 5ггц 120 градусов 3 штуки. Выйдет дешевле. Запустить все в A режиме.



В 2ггц хоть секторная антенна и стоит 2100, но клиентский набор на основе антеннабокса обойдется в 4500, SXT стоит 3000, 1500 - переплата. В любом случае обоих вариантов хватит как минимум на 15 мегабит пропускной способности каждого сектора.

[Saab95]

Вот пример клиентского устройства на базе Mikrotik в антеннабоксе ExtraLink 14dbi 2.4GHz, которое не нужно разбирать чтобы подсоединить витуху.

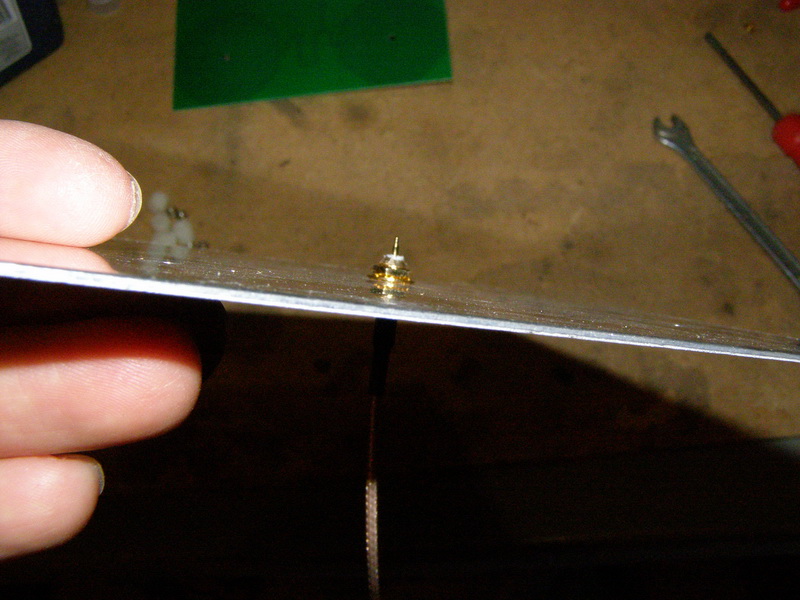

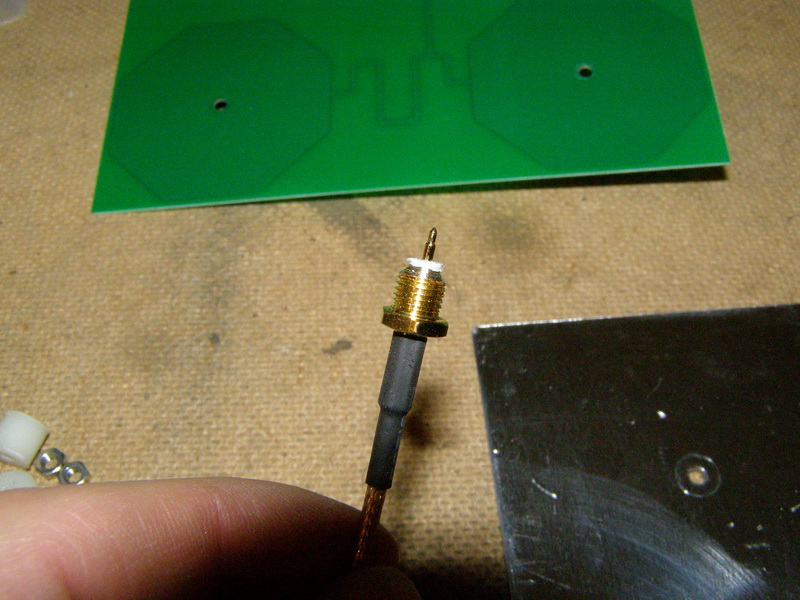

Отпаиваем разъем от антенны, новый пигтейл обтачиваем на наждаке.

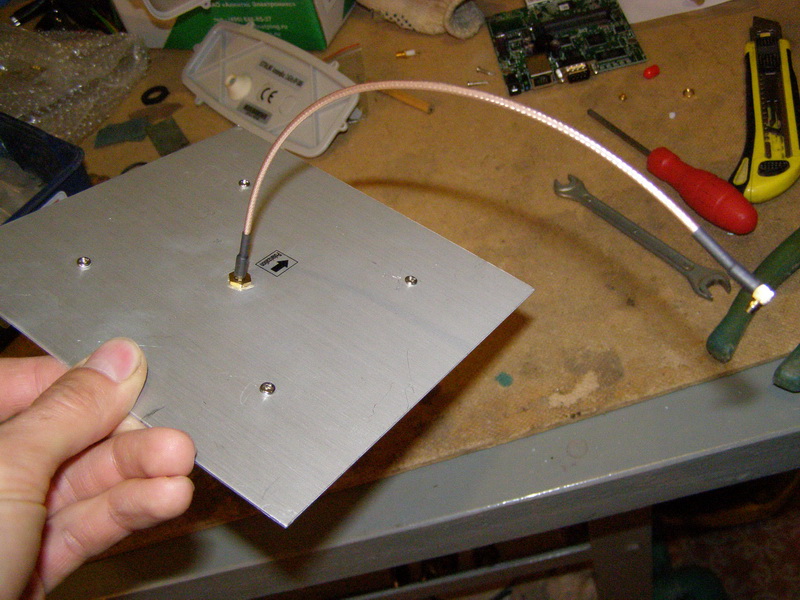

Припаиваем новый пигтейл к антенне.



Теперь из антенны торчит пигтейл, нет потерь в лишних разъемах.

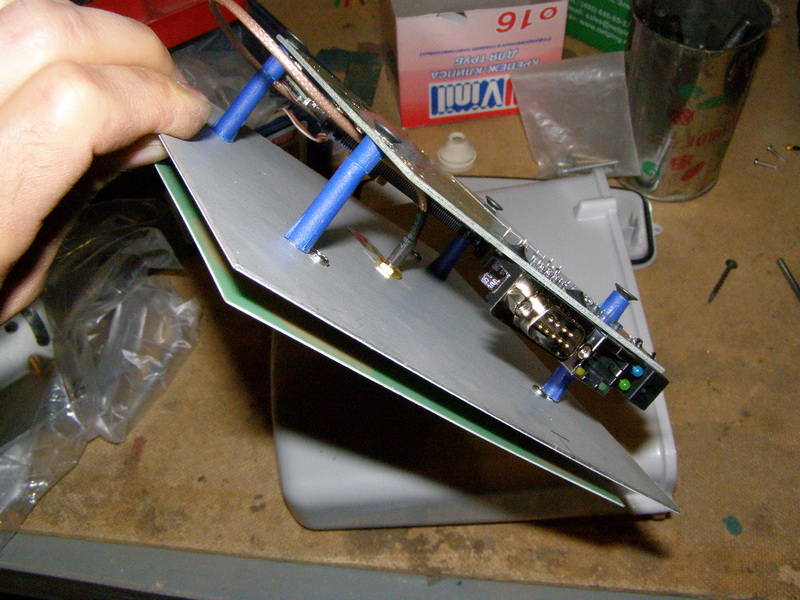

Микротик RB411 устанавливаем на обратную сторону антенны на высоких ножках так, чтобы разъем ethernet порта был напротив отверстия для ввода кабеля.

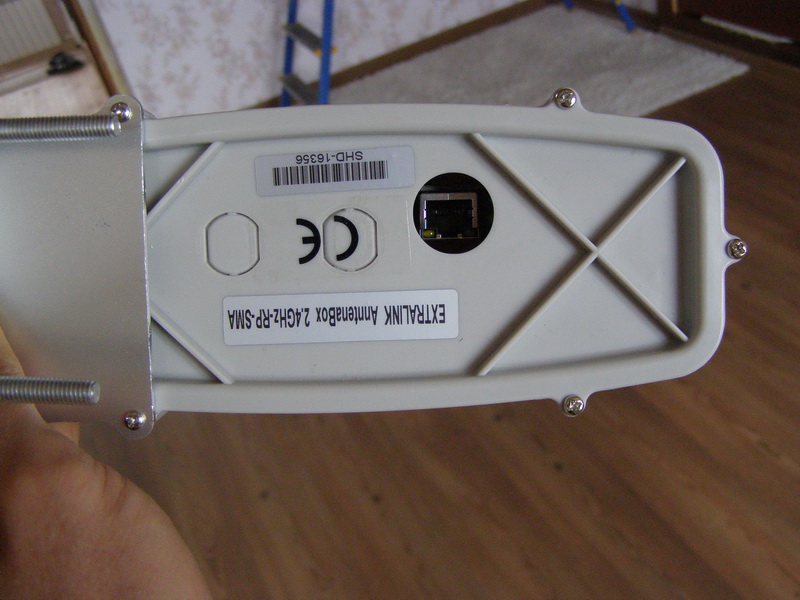

Результат - вставлять и вынимать разъем можно не разбирая корпус, достаточно вытащить резиновую заглушку и с помощью отвертки отжать фиксатор разъема.



Стоимость примерно $150, максимальная пропускная способность в полосе 20мгц и протоколе NV2 - 40 мегабит при дальности 3км, 25 мегабит при дальности 5км и 15 мегабит при дальности 7км. При условии что на базе стоит секторная антенна ExtraLink 120 градусов 16дби (она же MAXIMUS). Все показатели в прямой видимости, если есть преграды скорость снижается.



При наличии 20-30 таких клиентов на базе и одновременной работе 10-ти клиентов, средняя пропускная способность базы:

15-20 мегабит, клиенты менее 3-х км, у всех прямая видимость.

10-15 мегабит, клиенты от 3-х до 5 км, у некоторых видимость перекрыта.

5-10 мегабит, клиенты от 3-х до 7 км, у некоторых видимость перекрыта.



Преимущества такого решения на микротиках - низкая цена базы и стоимость абонентских комплектов, недостатки - не стабильная пропускная способность, не стабильные пинги в моменты сильной нагрузки, отсутствие приоритезации клиентов и возможности управления трафиком.



Чтобы сделать стабильные каналы для каждого клиента, и обеспечить пропускную способность базы на уровне 20-30 мегабит, а так же ввести приоритезацию между клиентами, нужно использовать фиксированный ваймакс на 5ггц. При дальностях 3-5 км. можно использовать вот такое устройство по типу наностанции, которое стоит всего лишь $225. То есть на $75 дешевле выше приведенного клиентского устройства на микротике.

[SSD]

Вот пример клиентского устройства на базе Mikrotik в антеннабоксе ExtraLink 14dbi 2.4GHz, которое не нужно разбирать чтобы подсоединить витуху.

Стоимость примерно $150, максимальная пропускная способность в полосе 20мгц и протоколе NV2 - 40 мегабит при дальности 3км, 25 мегабит при дальности 5км и 15 мегабит при дальности 7км. При условии что на базе стоит секторная антенна ExtraLink 120 градусов 16дби (она же MAXIMUS). Все показатели в прямой видимости, если есть преграды скорость снижается.



При наличии 20-30 таких клиентов на базе и одновременной работе 10-ти клиентов, средняя пропускная способность базы:

15-20 мегабит, клиенты менее 3-х км, у всех прямая видимость.

10-15 мегабит, клиенты от 3-х до 5 км, у некоторых видимость перекрыта.

5-10 мегабит, клиенты от 3-х до 7 км, у некоторых видимость перекрыта.



Преимущества такого решения на микротиках - низкая цена базы и стоимость абонентских комплектов, недостатки - не стабильная пропускная способность, не стабильные пинги в моменты сильной нагрузки, отсутствие приоритезации клиентов и возможности управления трафиком.



Чтобы сделать стабильные каналы для каждого клиента, и обеспечить пропускную способность базы на уровне 20-30 мегабит, а так же ввести приоритезацию между клиентами, нужно использовать фиксированный ваймакс на 5ггц. При дальностях 3-5 км. можно использовать вот такое устройство по типу наностанции, которое стоит всего лишь $225. То есть на $75 дешевле выше приведенного клиентского устройства на микротике.

Такой девайс можно собрать баксов за сто, если борд заменить на 411R будет еще дешевле.

[Liner's]

Клиентам потом антенны покупать,а старые на металолом? а еще лучше полностью менять клиенское оборудование)

При легализации смена будет только секторов и антеннабоксов, при этом переход на 5гг

а покупка антеннобоксов и секторов - это плата за спокойность некоторрое время

[Saab95]

Не плохая антенна за свои деньги - ExtraLink, удобный и крепкий крепеж, сама антенна обернута полностью толстым и крепким пластиком, так что град ее не повредит. Для 3-5км самое оно. Заявленным характеристикам полностью соответствует, в том числе по заднему излучению. Но на одну трубу я бы 3 таких вешать все же не стал.

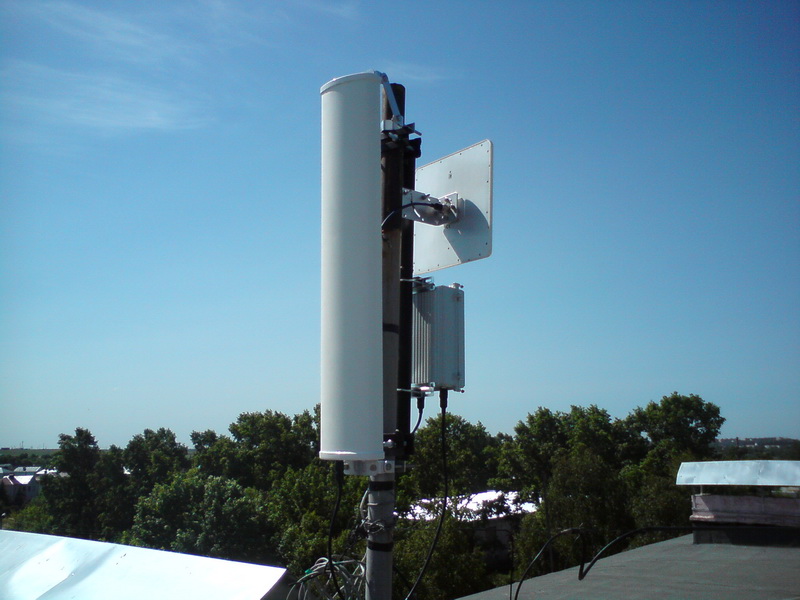

Антенна ExtraLink 16dbi 120 градусов, в составе базовой станции.

[loginname]

Saab95

При дальностях 3-5 км. можно использовать вот такое устройство по типу наностанции, которое стоит всего лишь $225.



кому можно задать несколько вопросов по этому устройству ?

[slv700]

Saab95

При дальностях 3-5 км. можно использовать вот такое устройство по типу наностанции, которое стоит всего лишь $225.



кому можно задать несколько вопросов по этому устройству ?

Мне

[vIv]

Чтобы повесить на трубу антенны, нужно взять 4 тонкостенные трубы по 2 метра длиной, сварить по 2 вместе вверху и внизу на расстоянии 50см друг от друга. Потом поднимаете на верх и крепите хомутами для глушителей их к ступеням лестницы. Я так делал - все нормально висит.



Собственно на фотке хорошо видно:

То, что нам очевидно, другим может быть совершенно не очевидно. Не забывай добавлять, что эту конструкцию неплохо бы делать из оцинкованных труб, а красить антикоррозионной краской ;-) А то через пару лет от этой табуретки останутся одни огрызки ;-(

[Saab95]

Не останутся.



Использование труб с толщиной стенки 3мм не оправдано - слишком высокий вес, поднимать не удобно. Поэтому следует использовать трубу с толщиной стенки 1.5-2мм. Торцы труб заварить. Трубы вместе соединять профилем 20х20мм с обоих сторон трубы, тогда при монтаже туда будет удобно ставить ногу, верхний профиль должен выходить на 50см за габариты трубы, с помощью него конструкция закрепляется от проворота в крепежных хомутах, фиксировать его так же хомутом небольшого диаметра. Так же нужно приварить пластину с отверстиями для крепежа заземляющих проводов. На верхней части трубы, которая будет крепиться к лестнице нужно сделать зацеп, чтобы после поднятия конструкции на верх можно было ее сразу повесить на ступеньку и уже после этого фиксировать хомутами.



Такая конструкция выдерживает ~ 100 килограмм. Для размещения большего веса нужно приваривать распорки. Окрашивается грунт-эмалью, срок службы покрытия 3 года.
