Правильная разводка по 5/3 этажному дому без чердака Как правильно сделать разводку по подъездам

Здравствуйте,



Искал что-то подобное на форуме - нашел, но все не то.

Если на форуме есть опытные монтажники поделитесь опытом как правильно сделать разводку по подъездам в панельном доме ориентировочно проекта К-7: 3-5 ти этажный панельный дом, с 3-4 подъездами, без чердака, с небольшой (1м x 1м x 1м) будкой на крыше. Трубы в подъезде установлены.



Сейчас делаем так: к будке подводим оптику с другого дома, в будке ставим ПК-3, суем в него свич и оптический приемник для ктв. От него по крыше к каждому подъезду ведем по три провода (FTP 4x парного, т.е. на 8 человек в подъезде), спускаем сверху макаронами на пятый этаж каждого подъезда. На пятом этаже в каждом подъезде ставим ящичек и суем в него кросс-блок.

Текущая разводка не устраивает, так как оборудование находиться постоянно на улице (во многих будках нет двери, отсюда влажность и до -20 зимой), плюс в месте перехода через карниз провод находиться под снегом. Хочется немного увеличить срок службы оборудования и убрать с крыши провода.



Планируем делать так: ставим ящик на пятом этаже в центральном подъезде. К нему подводим электричество. В него суем активное оборудование. К будке подводим оптику, оставляем кольцо на 15м, далее ее заводим через крышу в этот ящик на пятом этаже. Там ее развариваем и ставим кросс, свич, медиаконвертер. От этого ящика пускаем вниз по трубам три 16парных провода UTP (для каждого подъезда) и один коаксиал. На первом этаже в этом подъезде сверлим 2 дырки по 16мм. В одну суем три 16парного провода, в другую - 3 коаксиала. Ведем их по фасаду. Заводим в каждый подъезд один 16 парный и один коаксиал. В каждом подъезде на первом этаже ставим этажную коробку и в нее засовываем кросс-блок.



Скажите, пожалуйста, является ли правильной такая разводка. И не будут ли происходить потери в канале, если нужно будет подключить человека на пятом этаже, в последнем подъезде.

Share this post


Link to post
Share on other sites

Такие дома - самая большая головная боль. Мы пришли к такому решению: из будки оптику спускаем в подвал, в подвале ящик по центру дома, из него витая пара в квартиры абонентов. Правда подвалы бывают, как через 100 лет после цивилизации...

Share this post


Link to post
Share on other sites

Такие дома - самая большая головная боль. Мы пришли к такому решению: из будки оптику спускаем в подвал, в подвале ящик по центру дома, из него витая пара в квартиры абонентов. Правда подвалы бывают, как через 100 лет после цивилизации...



Интересный вариант. Расскажите пожалуйста поподробнее. Реально в подвале работать будет спокойнее (без ора, прям сверли-не хочу), наверное. Как вы оптику из будки спускали в подвал? По фасаду, по силовому стояку или на пятный этаж, потом обошли (вдоль почтовых ящиков) первый этаж и спустили ее в гофре через вход в подъезд? Как в подвале работает оборудование? Из-за влажности, крыс проблем нет?

Share this post


Link to post
Share on other sites

Обычно электро-щиток имеет выходны в подвал.



В вашем случае, если есть выход труб (или гофры) в подвал, будет удобно сделать так:

1. На будке, куда приходит сингал, поставить кросс, от него запустить опту прямо в подвал.

2. В подвале установить ящики в зависимости от фантазий и их закоммутировать между собой (мы ставим 1 ящик на 2-3 подъезда, редко 1 ящик на 4 подъезда).

3. Всю витуху абонентов спускать в подвал.



В случае, если в подвале 3.14здец (вода, грызуны, обилие насекомых разных видов, отходы жизнедеятельности человека):



1. В будке городим мини-узед: кросс + опта в каждый подъезд (как её туда затащить - проблемы решаются на месте).

2. В каждом подъезде беленький красивый ящичек с активной для абонентов.



Учитывайте, что опта бывает немногим тоньше витухи, бронированная, 4 жилки.

Share this post


Link to post
Share on other sites

Мы в панельных домах делаем следующим образом: в середину дома на стену крепим стойку (если дом с козырьком то просверливаем его алмазной бурилкой)на нее приходит оптика, далее ее заводим в подъезд в шкаф, там развариваемся и ставим коммутатор. По стене дома над окнами 5 этажа (или под козырьком, с альпин. снар.) прокладываем трубу DKC 50мм, над всеми подъездами. В подъездах также сверлим стены на 5 этажах и заводим туда гофру от горизонтального стояка 50мм. Места стыков 50мм трубы над отверстиями в подъезды выполнены в виде тройного отвода 45 градусов на те же 50мм.

Таким образом когда монтажник приходит в подъезд клиента он проталкивает протягу прямо до шкафа по горизонтальному стояку, минуя все отводы 45 гр. т.к. протяга идет по направлению угла.

Что достигается этим - монтажники не лазят на крыши, не задействуются штатные трубостойки, каналы слаботочки, ну и витуху в каждый подъезд с изначальным излишком кидать не надо.

Долго думали нужен ли этот горизонтальный стояк, в итоге лучше сделать его сразу и привести все в порядок чем заранее будет растянута витуха которая никогда не будет использована

Share this post


Link to post
Share on other sites

Мы в панельных домах делаем следующим образом: в середину дома на стену крепим стойку (если дом с козырьком то просверливаем его алмазной бурилкой)на нее приходит оптика, далее ее заводим в подъезд в шкаф, там развариваемся и ставим коммутатор. По стене дома над окнами 5 этажа (или под козырьком, с альпин. снар.) прокладываем трубу DKC 50мм, над всеми подъездами. В подъездах также сверлим стены на 5 этажах и заводим туда гофру от горизонтального стояка 50мм. Места стыков 50мм трубы над отверстиями в подъезды выполнены в виде тройного отвода 45 градусов на те же 50мм.

Таким образом когда монтажник приходит в подъезд клиента он проталкивает протягу прямо до шкафа по горизонтальному стояку, минуя все отводы 45 гр. т.к. протяга идет по направлению угла.

Что достигается этим - монтажники не лазят на крыши, не задействуются штатные трубостойки, каналы слаботочки, ну и витуху в каждый подъезд с изначальным излишком кидать не надо.

Долго думали нужен ли этот горизонтальный стояк, в итоге лучше сделать его сразу и привести все в порядок чем заранее будет растянута витуха которая никогда не будет использована

Замечательное решение... надо взять на заметку.

Share this post


Link to post
Share on other sites

планируемая разводка правильная,только КТВ немного подругому. пример-дом 4подьезда,ШОУ во 2м подьезде,отсюда выходят два коаксиала на первый и третий,четвертый подключают к третьему.Сигнал выравнивают делителями и никаких проблем.

Share this post


Link to post
Share on other sites

В каждом подъезде отдельный шкафчик со свитчем.

Оптику через дыру в стене и вдоль фасада. Свариваются вместе в один кабель в крайнем подьезде и на узловую точку.

Share this post


Link to post
Share on other sites

В каждом подъезде отдельный шкафчик со свитчем.

Оптику через дыру в стене и вдоль фасада. Свариваются вместе в один кабель в крайнем подьезде и на узловую точку.

свичи на 19" ? примерный % проникновения? при наших 2,5 абонентах на подъезд не получается "дешево и сердито".

"альпинисты" сколько берут за дом?

Share this post


Link to post
Share on other sites

мы сами альпинисты, купили веревки оборудование, ребята научились подсмотрели что и как (у нас альпинизм развит более менее), им сейчас даже нравится. Вешают баннеры в свободное время. А по свичам, стараемся 1 24 портовый на 6 подъездов ставить иначе дорого входит в каждый подъезд.

Share this post


Link to post
Share on other sites

Обычно электро-щиток имеет выходны в подвал.

...

Учитывайте, что опта бывает немногим тоньше витухи, бронированная, 4 жилки.

+1



Мы в панельных домах делаем следующим образом: в середину дома на стену крепим стойку (если дом с козырьком то просверливаем его алмазной бурилкой)на нее приходит оптика, далее ее заводим в подъезд в шкаф, там развариваемся и ставим коммутатор. По стене дома над окнами 5 этажа (или под козырьком, с альпин. снар.) прокладываем трубу DKC 50мм, над всеми подъездами. В подъездах также сверлим стены на 5 этажах и заводим туда гофру от горизонтального стояка 50мм. Места стыков 50мм трубы над отверстиями в подъезды выполнены в виде тройного отвода 45 градусов на те же 50мм.

Таким образом когда монтажник приходит в подъезд клиента он проталкивает протягу прямо до шкафа по горизонтальному стояку, минуя все отводы 45 гр. т.к. протяга идет по направлению угла.

Что достигается этим - монтажники не лазят на крыши, не задействуются штатные трубостойки, каналы слаботочки, ну и витуху в каждый подъезд с изначальным излишком кидать не надо.

Долго думали нужен ли этот горизонтальный стояк, в итоге лучше сделать его сразу и привести все в порядок чем заранее будет растянута витуха которая никогда не будет использована



Суперрешение. Но не имея своих альпинистов, по-моему овчинка выделки не стоит ибо дороговато выйдет.



Интересный вариант. Расскажите пожалуйста поподробнее. Реально в подвале работать будет спокойнее (без ора, прям сверли-не хочу), наверное. Как вы оптику из будки спускали в подвал? По фасаду, по силовому стояку или на пятный этаж, потом обошли (вдоль почтовых ящиков) первый этаж и спустили ее в гофре через вход в подъезд? Как в подвале работает оборудование? Из-за влажности, крыс проблем нет?



Решаем на месте по факту, в соседних домах бывает прямо противоположное состояние, и подвалов, и стояков, и всего остального. Думаю, однозначного решения не существует в принципе, в каждом конкретном случае опыт, смекалка и удача)))

Share this post


Link to post
Share on other sites

Ясно. Всем спасибо. После тщательного обследования подвала дома, остановились на варианте разводки по фасаду: там уже идет силовой (+ еще какой то провод к газовой трубе прикручен), так что если к нему добавиться еще и коаксиал с витухой - особого вайдоса я думаю не будет (типа "какого *** осквернили наш фасад").



Осталось уточнить детали: у кого нибудь есть опыт крепления провода с помощью монтажного пистолета и монтажной ленты к плите дома (пробовали дюбель-стяжками, но они плохо держат - не натянешь)? Будет ли в этом случае с обратной стороны стены вылетать штукатурка (как в военной хронике)? Каким инструментом эту ленту закручивать?

Share this post


Link to post
Share on other sites

мы витуху то стараемся не делать рядом с силовыми проводами, а вы коаксиал .....

по крайней мере на аналоговых камерах значительные помехи при такой разводке

Share this post


Link to post
Share on other sites

А ящик(и) на 2эт и витую с коксом по фасаду не рассматривали?И доступ к шкафу всегда и монтаж кабелей с лестницей в 4-секции без альпинистов =)

Если я правильно понял то домик серии к-7 это например 4п,5э и 3 квартир на этаже?

Если интересно могу схемку показать для такого дома с фасадом =)

Share this post


Link to post
Share on other sites

Мы в таких домах в крайнем подъезде на вержнем этаже оконечиваем оптику, прямо в крн ставим конвертер SNR-1000SFP с оптическим модулем, далее до среднего подъезда тянем витуху, там шкаф с коммутаторами (под лестницей), а от него многопарники во все подъезды, окнеченные в боксы с плинтами типа KRONE. Соответсвенно витуха от абонента тянется к боксу KRONE в его подъезде и там забивается в плинт. По такому принципу в настоящий момент построен весь город.

Edited by biox

Share this post


Link to post
Share on other sites

Если я правильно понял то домик серии к-7 это например 4п,5э и 3 квартир на этаже?



Да. Именно так.



А ящик(и) на 2эт и витую с коксом по фасаду не рассматривали?И доступ к шкафу всегда и монтаж кабелей с лестницей в 4-секции без альпинистов =)

Если я правильно понял то домик серии к-7 это например 4п,5э и 3 квартир на этаже?

Если интересно могу схемку показать для такого дома с фасадом =)



muzzle, сейчас так и планируем делать(по фасаду пойдет экранированный коаксиал RJ-11 и неэкранированная 16 парная UTP витуха). На какой этаж ставить ящик - не определились (наверное, на пятый, метра на 2 - чтобы не мазолил глаза на проходе и шаловливые ручки не достали). muzzle, не могли бы Вы показать схему для такого дома и ответить на след. вопросы:

1) Как и чем Вы крепите кабель к фасаду (мы планируем использовать ленту и монтажный пистолет)

2) Какую витую пару используете? Экранированную или нет? Коаксиал идет экранированный, и если его пустить рядом (на расстоянии ~10 см от силового) я думаю наводки не будет. С витухой - не знаю, как вообще это влияет.

3) Есть ли потери (задержка) в ethernet канале, если Вы подключаете абона на пятом этаже, в самом крайнем подъезде

Share this post


Link to post
Share on other sites

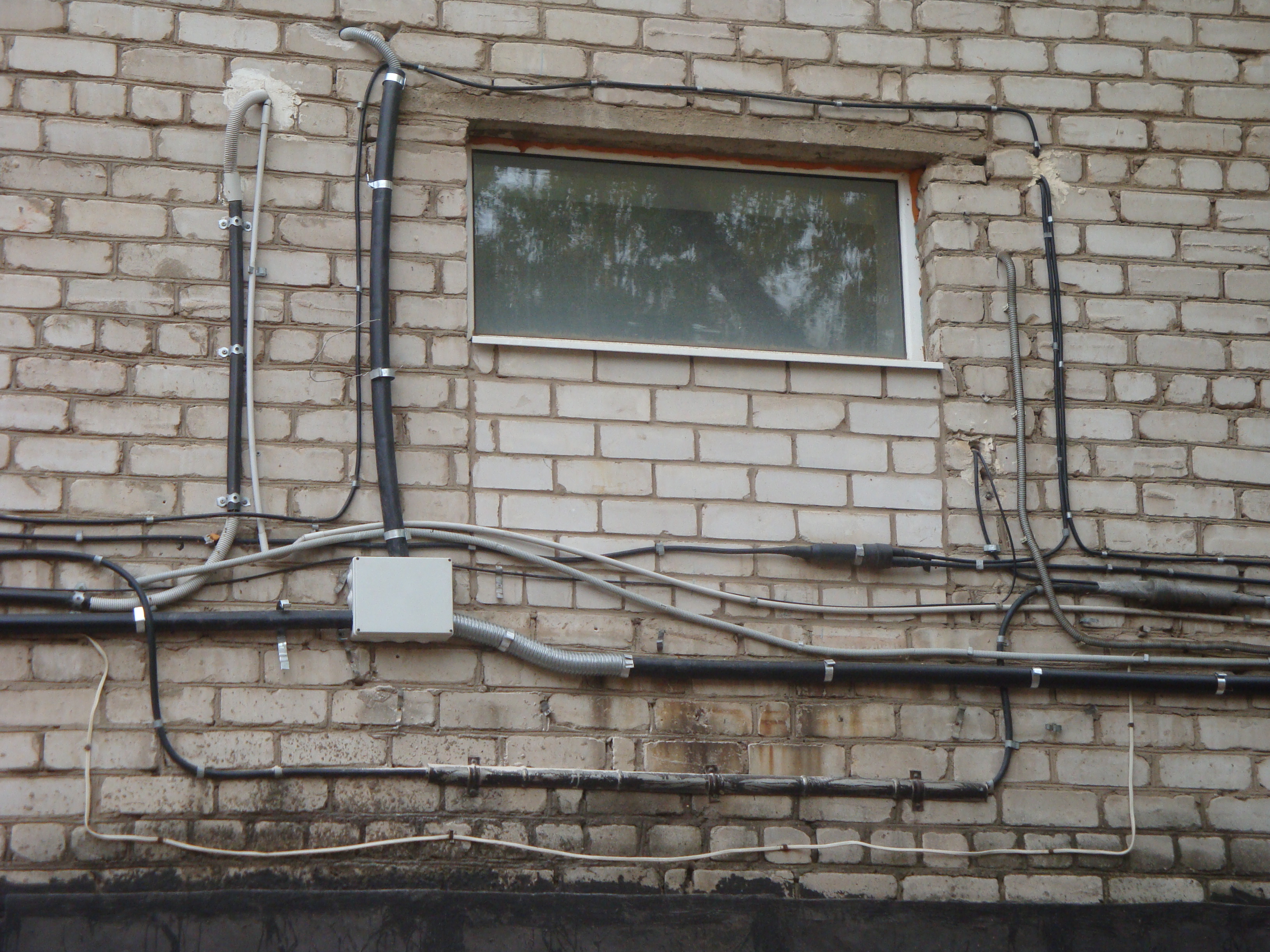

так в нашем городе делает ОАО "УСИ" между 1 и 2 этажами, а еще все балконы застеклены, а еще там металлопластик и стеклопакеты. Это хрущевка, на панельных домах хуже

это фото средней лохматости есть еще страшнее. post-74504-008992400 1303144766_thumb.jpg

Edited by zloy59

Share this post


Link to post
Share on other sites

а посмотреть антиужастики? там какраз 5тиэтажки :)

http://nag.ru/articles/horror/19846/antiuzhastik-ot-yutk.html

http://nag.ru/articles/horror/19866/antiuzhastik-ot-yutk-chast-2.html



Вчера как раз смотрел весь раздел http://nag.ru/articles/horror. Видел и засранный свич и водопровод от ЮТК (щас они уже филиал Ростелекома). Не спорю - делают все на века, аккуратно и по уму, но

1) слишком дорогая разводка

Убивают наверное тыщ 200 на пятиэтажный дом с их трубопроводом и 19' ящиками. Так как они уже государственная контора, видимо, вопрос когда она окупиться их не волнует.



2) применима только к городу

Мы делаем инет в области, где нужно учитывать специфику местного населения. Это городской житель привык к тому что у него по подъезду идет 4 трубы и висят по ящику от разных контор. Главное для него - чтобы было по-больше провайдеров в подъезде, чтобы конкурируя между собой они могли предложить тарифы с низкими ценами.

Сельский житель в этом отношении пока немного дикий (в большинстве случаев - бабульки). Ему абсолютно пофиг какая вы контора: если у него уже есть интернет и его все устраивает - в подъезде он вам сверлить не даст (будет орать, жаловаться ДУКу и т.д., даже если вы предлагаете наиболее выгодные тарифы). А если вы еще на фасаде и такой трубопровод повесите - вообще офигеет и побежит жаловаться во все инстанции.

Share this post


Link to post
Share on other sites

Мы в таких домах в крайнем подъезде на вержнем этаже оконечиваем оптику, прямо в крн ставим конвертер SNR-1000SFP с оптическим модулем, далее до среднего подъезда тянем витуху, там шкаф с коммутаторами (под лестницей), а от него многопарники во все подъезды, окнеченные в боксы с плинтами типа KRONE. Соответсвенно витуха от абонента тянется к боксу KRONE в его подъезде и там забивается в плинт. По такому принципу в настоящий момент построен весь город.

Не проще уж и оптику дотащить до шкафа с коммутаторами в среднем подъезде? В чем смысл двух точек на дом с активным оборудованием?

Share this post


Link to post
Share on other sites

Если я правильно понял то домик серии к-7 это например 4п,5э и 3 квартир на этаже?



Да. Именно так.



А ящик(и) на 2эт и витую с коксом по фасаду не рассматривали?И доступ к шкафу всегда и монтаж кабелей с лестницей в 4-секции без альпинистов =)

Если я правильно понял то домик серии к-7 это например 4п,5э и 3 квартир на этаже?

Если интересно могу схемку показать для такого дома с фасадом =)



muzzle, сейчас так и планируем делать(по фасаду пойдет экранированный коаксиал RJ-11 и неэкранированная 16 парная UTP витуха). На какой этаж ставить ящик - не определились (наверное, на пятый, метра на 2 - чтобы не мазолил глаза на проходе и шаловливые ручки не достали). muzzle, не могли бы Вы показать схему для такого дома и ответить на след. вопросы:

1) Как и чем Вы крепите кабель к фасаду (мы планируем использовать ленту и монтажный пистолет)

2) Какую витую пару используете? Экранированную или нет? Коаксиал идет экранированный, и если его пустить рядом (на расстоянии ~10 см от силового) я думаю наводки не будет. С витухой - не знаю, как вообще это влияет.

3) Есть ли потери (задержка) в ethernet канале, если Вы подключаете абона на пятом этаже, в самом крайнем подъезде

Ящик вешаем во 2п между 1 и 2 этажом на лестничном пролёте.

1)Анкер болт с кольцом + сталька,а к ней уже крепим гофру с витой и коксом.

2)Витая не экранирована на 4 пары. Кокс фасадный RG11 - экранированный.

Лучше не водить с электрическими кабелями рядом особенно кокс,у нас в 5-ти этажках на фасаде нет силовых кабелей,поэтому не заморачиваемся.

3)С учётом нашей схемы у нас не превышает теоретическую норму оп расстоянию для витой пары,поэтому проблем не испытываем.

4)оптику спускаем с грибка в подъезд и выводим потом на фасад на 5 этаже и уже по фасаду идёт к ящику.(т.к в 5-ти этажке нет нормальных условий опустить кабель с крыши)

Share this post


Link to post
Share on other sites

Места стыков 50мм трубы над отверстиями в подъезды выполнены в виде тройного отвода 45 градусов на те же 50мм.

Таким образом когда монтажник приходит в подъезд клиента он проталкивает протягу прямо до шкафа по горизонтальному стояку, минуя все отводы 45 гр. т.к. протяга идет по направлению угла.



На сайте DKC не нашел таких тройников. Или они самодельные?



Что достигается этим - монтажники не лазят на крыши, не задействуются штатные трубостойки, каналы слаботочки, ну и витуху в каждый подъезд с изначальным излишком кидать не надо.

Долго думали нужен ли этот горизонтальный стояк, в итоге лучше сделать его сразу и привести все в порядок чем заранее будет растянута витуха которая никогда не будет использована



А реально ли пропихнуть кабель через 4 подъезда таким образом? И если стояк делается сразу, может сразу и 25-парник в эти трубы загнать? Зачем каждый раз мучаться с витой парой?

Share this post


Link to post
Share on other sites

тройники сартирные, аналогов не имеют



--------------------

--------------------

\ \

\ \

\ \

что мешает 25 парник просто прибить по фасаду? и как сопоставляется его стоимость со стоимостью витухи 2х парки, в плане что заведешь многопарник, а 2/3 его емкости ни когда не будет использоваться. а эта 2/3 емкости многопарника в один самый дальний подъезд будет сопоставима с двухкратной стоимостью горизонтального стояка.

его смысл - кинуть столько витухи, сколько надо, а не столько сколько влезет

Share this post


Link to post
Share on other sites

что мешает 25 парник просто прибить по фасаду?



Гроза мешает.



и как сопоставляется его стоимость со стоимостью витухи 2х парки, в плане что заведешь многопарник, а 2/3 его емкости ни когда не будет использоваться. а эта 2/3 емкости многопарника в один самый дальний подъезд будет сопоставима с двухкратной стоимостью горизонтального стояка.

его смысл - кинуть столько витухи, сколько надо, а не столько сколько влезет



Горизонтальный стояк из хорошей УФ-устойчивой трубы, рассчитанной на внешнюю установку, плюс бурение дыр под ее заход в каждом подъезде, плюс затраты на ее крепеж - явно дороже многопарника.

Мы кидаем 25-парник в каждый подъезд по чердакам. Как вариант для домов без чердаков рассматриваем вариант с трубами по фасаду.
