Проблема с cat6 FTP на 80 метрах, бракованый кабель или нет?

[dss]

Во всех справочниках написано, что внутри F/UTP обычно 4 пары цветных проводов, перевитых особым образом. Вот вопрос - существует ли единый стандарт по шагу витков определенного цвета? Или каждый производитель решает это по своему? В сети есть только условия покладки, радиусы изгибов, распиновки, даже частотные гистограммы различных тестов, куча других материалов но единого стандарта по кабелю cat 6, регламентирующего данный вопрос - найти не удалось. Ниже - для чего это понадобилось.



Проблем с гигабитом на cat6 до сих пор не было, пока не купил закупщик 500м катушки с "PANDUIT PUC6004IG-EY TX6000™ Кабель витая пара (UTP), категория 6, 4 пары, одножильный (solid), 23 AWG, серый". Не завелся гигабит уже на 80 метрах. Было проложено 3 кабеля, расшито на патчи 6 cat (noname, но с ними тоже раньше проблем не было). Пробежались по магистрали, ошибок не нашли, прозвонили, все ок, перекололи на другие разъемы - гигабит не заводится, только 100.

Решили, что проверили все что можно - занялись непосредственно кабелем. Сняли оплетку с пандуита и пары обрезков 6-ки других производителей. И заметили, что витки на Panduit разительно отличаются.



Вот параметры витков цветных пар нового кабеля:

оранжевый - шаг 2.6см

синий - шаг 1.1см

зеленый - шаг 1.4см

коричневый - 1.8см



Вот параметры витков цветных пар старых кабелей:

оранжевый - шаг 1.3см

синий - шаг 1.5см

зеленый - шаг 2см

коричневый - 2.2см



И вот когда мы сопоставили эти данные и расшили с их учетом Panduit - гигабит чудесным образом поднялся, хотя распиновка по цветам на патчах не совпала ни по A, ни по B типу. Отсюда и вопрос - это брак?

[zurz]

вообще говоря, эта величина действительно не регламентируется, и для проверки использована быть не может, но всётаки похоже при зарядке повивочного автомата перепутали цвета пар.

Если куплено немного, отдайте телефонистам.

если много - то в сертификационный центр, промеряйте кусок кабеля. дальше даёте люлей поставщику, должен поменять.

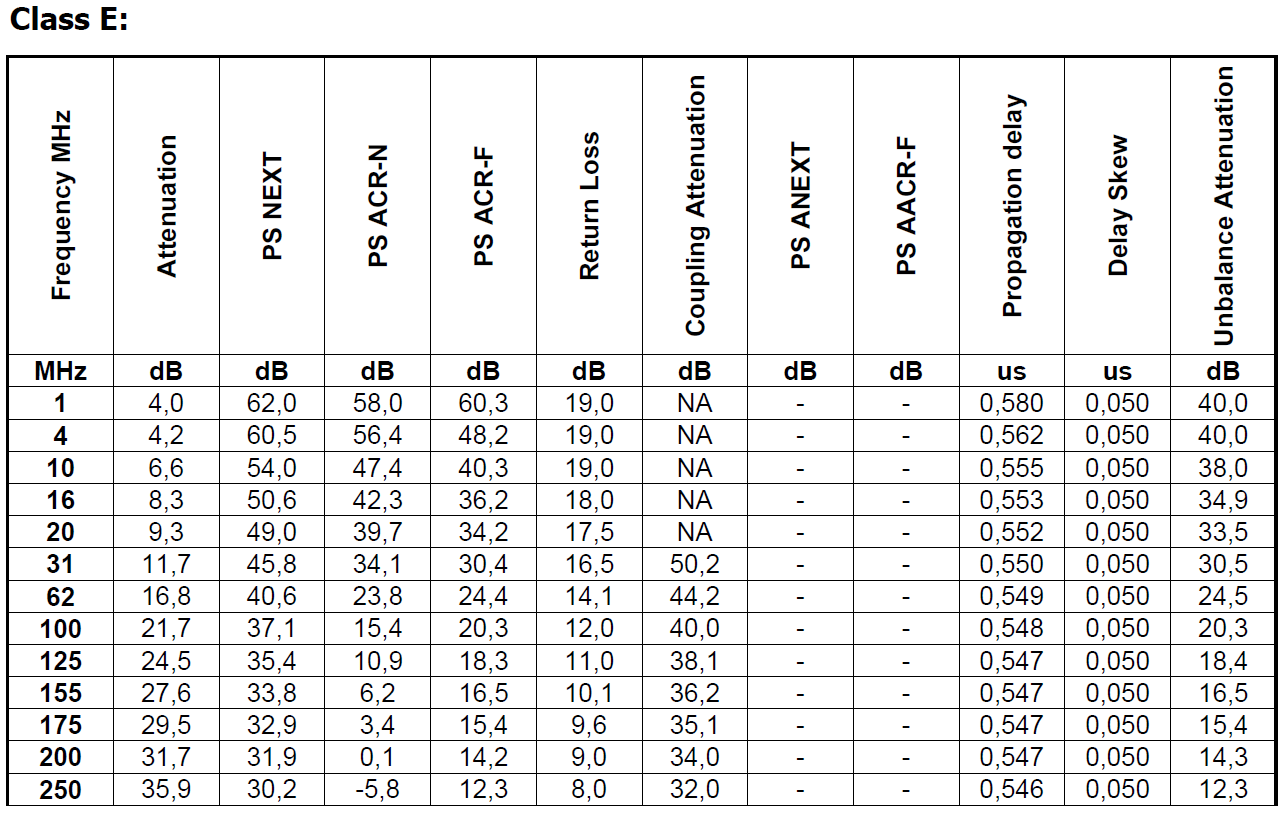

Вот стандарт канала по классу E - это как раз cat6, т.е. ваш кабель должен обеспечивать характеристики не хуже этих.

[klisha]

23 AWG

/quote]

Чего то тонковат он для 6-й категории.

А по поводу шага свивки - брак по оранжевой паре.. шаг больше дюйма. По стандарту не допускается расплетать больше чем на полдюйма. А у Вас шаг повива больше дюйма - явный брак

[dss]

Хотелось бы как раз обойтись без аренды Флюка. Но вот поставщик упирается - типа докажи что неправильно повито, у монтажников руки не оттуда растут, а документа регламентирующего витки найти не смог.



Вот и у нас были мысли, что цвета перепутали. Видимо придется пойти по длинному пути через экспертизу. И уже считать и взыскивать свои потери на работу - прокладку дефектного кабеля, сертификацию и т.д.

Либо отдавать на прокладку "горизонталки" - до 30 м держит гиг без CRC.
