Проектирование малых сетей Интернет+IPTV в поселке

Здраствуйте всем.

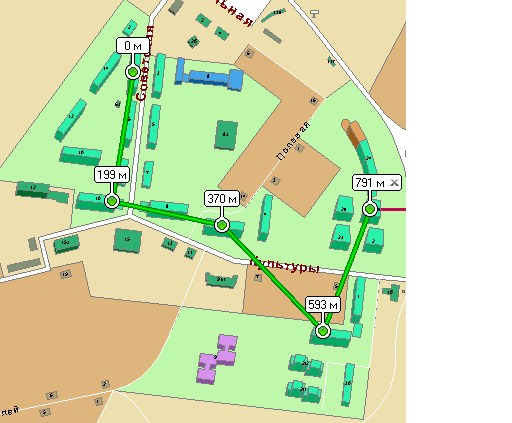

Есть идея построить сеть в одном из поселков. Есть небольшой бюджет, порядека 50 тыс. (помимо регистрации ООО, лицензии ПД и ТМ и абонентских устройств IPTV) + есть возможность купить куски ОВ одномодовой 8-ми жильной по очень низкой цене да и витуху и медиаконверторы думаю смогу там же достать. Больше всего интересует как построить сеть и на чем построить TVoIP (ТВ по коаксиалу не рассматривается по причине контроля доступа). Честно говоря ни разу не проектировал сети (если только внутреофисные). Прошу не отправлять меня к проектировщикам т.к. бюджет без того копеечный. Ниже на рисунке я прикинул примерное расположение муфт может кто поправит.

P.S. По поводу IPTV, какая ширина канала должна быть для одной передачи? Планирую транслировать 30-40 телепередач. Может кто знает какая ширина канала мне нужна в данном случае, чтобы расчитать какие конверторы мне нужно будет ставить.

post-74215-067488500 1301168407_thumb.png

Share this post


Link to post
Share on other sites

P.S. По поводу IPTV, какая ширина канала должна быть для одной передачи? Планирую транслировать 30-40 телепередач. Может кто знает какая ширина канала мне нужна в данном случае, чтобы расчитать какие конверторы мне нужно будет ставить.

У меня 1 телеканал примерно 10 мегабит/с отжирает от домашнего роутера... если мультикаст то думаю 40*10=400 мегабит/с максимум.

Помоему сейчас разница конвертора 100 / 1000 составляет 1 чашку кофе.

Share this post


Link to post
Share on other sites

Про IPTV не скажу, да и непонятно нужно ли оно вам.

Двухсотметровый пролёт через улицу новичок делать замучается.

Делать надо не муфты, а кроссы в ящиках.

Share this post


Link to post
Share on other sites

Делать надо не муфты, а кроссы в ящиках.

Чет не понял. А можно поподробнее. Может схемку накидаете для наглядности, если конечно не затруднит.

Share this post


Link to post
Share on other sites

У меня 1 телеканал примерно 10 мегабит/с отжирает от домашнего роутера... если мультикаст то думаю 40*10=400 мегабит/с максимум.

Помоему сейчас разница конвертора 100 / 1000 составляет 1 чашку кофе.

Блин многовато как-то, я думал от силы 1,5-2 Мб/с. Да я понимаю что разница в цене не большая, только вот я же их не в магазине покупать собрался (на черном рынке), а есть ли у них 1000 это не известно

Share this post


Link to post
Share on other sites

У меня 1 телеканал примерно 10 мегабит/с отжирает от домашнего роутера... если мультикаст то думаю 40*10=400 мегабит/с максимум.

Помоему сейчас разница конвертора 100 / 1000 составляет 1 чашку кофе.

Блин многовато как-то, я думал от силы 1,5-2 Мб/с. Да я понимаю что разница в цене не большая, только вот я же их не в магазине покупать собрался (на черном рынке), а есть ли у них 1000 это не известно

Думаю тебе надо смотреть в сторону управляемого оборудования.

Share this post


Link to post
Share on other sites

У меня 1 телеканал примерно 10 мегабит/с отжирает от домашнего роутера... если мультикаст то думаю 40*10=400 мегабит/с максимум.

Помоему сейчас разница конвертора 100 / 1000 составляет 1 чашку кофе.

Блин многовато как-то, я думал от силы 1,5-2 Мб/с. Да я понимаю что разница в цене не большая, только вот я же их не в магазине покупать собрался (на черном рынке), а есть ли у них 1000 это не известно



1.5-2 мбита mpeg2, mpeg4 и x264 это отстойное качество, сильно раздражает. Картинка радует глаз на каналах ~10мбит, ну более-менее терпимо это 6мбит на канал, но на меньшее лучше не расчитывать.



И кстати, вы коммутаторы управляемые собрались использовать? Если нет, то забудьте про мультикаст

Share this post


Link to post
Share on other sites

Блин многовато как-то, я думал от силы 1,5-2 Мб/с.

Думаю тебе надо смотреть в сторону управляемого оборудования.

Можно примеры? Если вы про это, то рассматривал как вариант, только как внедрить не понял, хотя ходят положительные отзывы

Share this post


Link to post
Share on other sites

Блин многовато как-то, я думал от силы 1,5-2 Мб/с.

Думаю тебе надо смотреть в сторону управляемого оборудования.

Можно примеры? Если вы про это, то рассматривал как вариант, только как внедрить не понял, хотя ходят положительные отзывы

ЕОС это оч. бюджетное решение для малоэтажек и частного сектора, да и 51й dynamix уже старый.

52й пропускает около 60 Мбит/с на транспортном уровне, и они делятся на всех пользователей ветки.

Поэтому тв получится дать только аналогом в том же коаксиальном кабеле.

Share this post


Link to post
Share on other sites
С HCNA люди работают!!! Можно глянуть здесь.
Ага, это мои земляки. Только на iptv они не замахиваются с пом. HCNA. Ибо они DVB-C имеют.

Желаете iptv - ставьте управляемые коммутаторы.

Поэтому тв получится дать только аналогом в том же коаксиальном кабеле.
Можно DVB-C, только с карточками и системой условного доступа - выходит совсем не бюджетно.
Edited by passer

Share this post


Link to post
Share on other sites

Сам уже начал строится или всё в сомнениях?

Share this post


Link to post
Share on other sites

А зачем конверторы? Почему не коммутаторы с SFP-дырками?

Share this post


Link to post
Share on other sites

Не парьтесь раньше времени.

Если сеть небольшая, на этапе строительства достаточно соблюсти всего два условия:

1) между домами должна быть оптика, особенно если в этих домах больше 3-4 клиентов,

2) клиенты должны быть подключены в управляемое оборудование с поддержкой vlan и port security.



Иначе придётся переделывать, то есть платить второй раз.



Всё остальное можно осваивать постепенно.



А зачем конверторы? Почему не коммутаторы с SFP-дырками?

Возможно, для экономии :)

DES-2108 или DES-3226 с конвертером стоит дешевле, чем коммутатор со встроенным SFP.

Share this post


Link to post
Share on other sites

Сам уже начал строится или всё в сомнениях?

Мне то зачем строиться, у меня сеть КТВ работает 10 лет....Вот кину пару км оптики для КТВ и попутно будет HCNA

Share this post


Link to post
Share on other sites

Мне то зачем строиться, у меня сеть КТВ работает 10 лет....Вот кину пару км оптики для КТВ и попутно будет HCNA

Я про HCNA спрашивал.

Share this post


Link to post
Share on other sites

Мне то зачем строиться, у меня сеть КТВ работает 10 лет....Вот кину пару км оптики для КТВ и попутно будет HCNA

Я про HCNA спрашивал.



Мне к мастерам инет надо подводить по оптике....Я и буду растягивать оптику с расчетом на подключение опт. приемников КТВ и волокно для HCNA.

С расчетом охвата территории одним мастером на 400-500метров.

Share this post


Link to post
Share on other sites
С расчетом охвата территории одним мастером на 400-500метров.
Пошутили? HCNA работает в одном частотном диапазоне и для приема сигнала и для передачи, т.е. усилок с активным ОК вы или клиент использовать не можете, чтобы подкачать сигнал, а учитывая потери по домовой разводке обычного 5-ти или 9-ти этажного дома (30-35дБ) + косяки квартирной разводки и бюджет в 50дБ - имеете, что в многоэтажном доме мастер надо ставить прямо на доме, можно рядом с усилком КТВ.

Я веду к тому, что будете нахрапом подходить - можете отгрести проблем. Не ленитесь посчитать сеть, оставив 10-15дБ на квартирные косяки и розетки.

А цены на HCNA такие, что выходит дешевле клиенту дешевле чем Wifi через Nanostation в частном секторе, но все равно дорого.

Edited by passer

Share this post


Link to post
Share on other sites

Я строю сеть на 100Мбитных коммутаторах (compex ps 2216) по топологии звезда. Есть iptv около 40 каналов, канал по 5мбит. Все работает больше года уже.

Share this post


Link to post
Share on other sites
С расчетом охвата территории одним мастером на 400-500метров.
Пошутили? HCNA работает в одном частотном диапазоне и для приема сигнала и для передачи, т.е. усилок с активным ОК вы или клиент использовать не можете, чтобы подкачать сигнал, а учитывая потери по домовой разводке обычного 5-ти или 9-ти этажного дома (30-35дБ) + косяки квартирной разводки и бюджет в 50дБ - имеете, что в многоэтажном доме мастер надо ставить прямо на доме, можно рядом с усилком КТВ.

Для обхода усилителя КТВ ставится пара диплексеров, усиливать же сигнал HCNA в принципе не надо.

ЗЫ Потерь как то вы много насчитали, если TAPы не от балды ставить и делать качественный монтаж много меньше получится.

Share this post


Link to post
Share on other sites

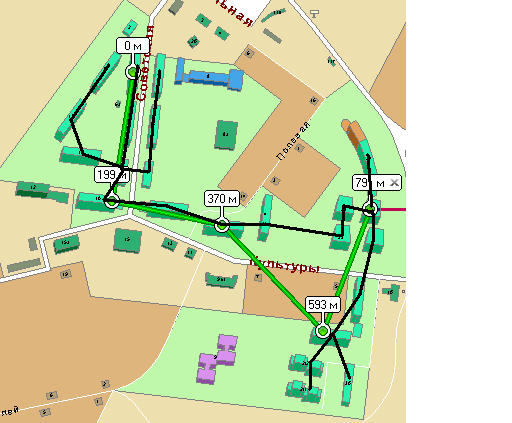

если строить звезду, то я б так делал

post-64631-095673300 1301258901_thumb.png

хоть через улицу не 200 м перетягивать))

Share this post


Link to post
Share on other sites

Все усилители у меня с ПАССИВНЫМ обратным каналом.....

Edited by Rublik

Share this post


Link to post
Share on other sites

А это случаем не волгоградская область?

Share this post


Link to post
Share on other sites
Потерь как то вы много насчитали, если TAPы не от балды ставить и делать качественный монтаж много меньше получится.
Я говорю о расчетных цифрах для многоэтажного дома, где ставится один усилитель и подается равный сигнал всем 30-60 клиентам.



Все усилители у меня с ПАССИВНЫМ обратным каналом...
Это хорошо, даже очень, только расчет еще никого не убил или замучал до смерти.



Усиливать же сигнал HCNA в принципе не надо.
Да, запаса по мощности хватает, но в нормальных условиях. Я же получал отчеты мастеров о квартирах, в которых от входа было до 40дБ потерь. Объясните это 7-ми летнему кабелю висящему на улице и т.д.
Edited by passer

Share this post


Link to post
Share on other sites

nevidomuj спасибо за совет приму как вариант.

secandr нет. Это пермский край, его пригород.



Господа админы, подскажите что экономически выгоднее - iptv или КТВ? Во втором случае я вообще не знаю как это работает.... Знакомый (техник другого провайдера) говорил что должна быть головная станция, а что это такое? А суть такова! Есть поселок в 5км, там есть КТВ, думаю что у них я смогу взять ТВ трафик. ВОПРОС:

1. Как мне его пропустить до моего поселка (между поселками проходит магистральный провайдер)?

2. Что из железа мне нужно чтобы конвертировать сигналы.

3. Сколько трафика занимает один канал в данном случае (в случае с iptv 6-10 мб/с на канал).



P.S. Честно искал на этом форуме тему по КТВ, но толкового ничего не нашел.

Edited by citruss87
