Модернизация антенн для Rocket Доработка секторных и направленных антенн

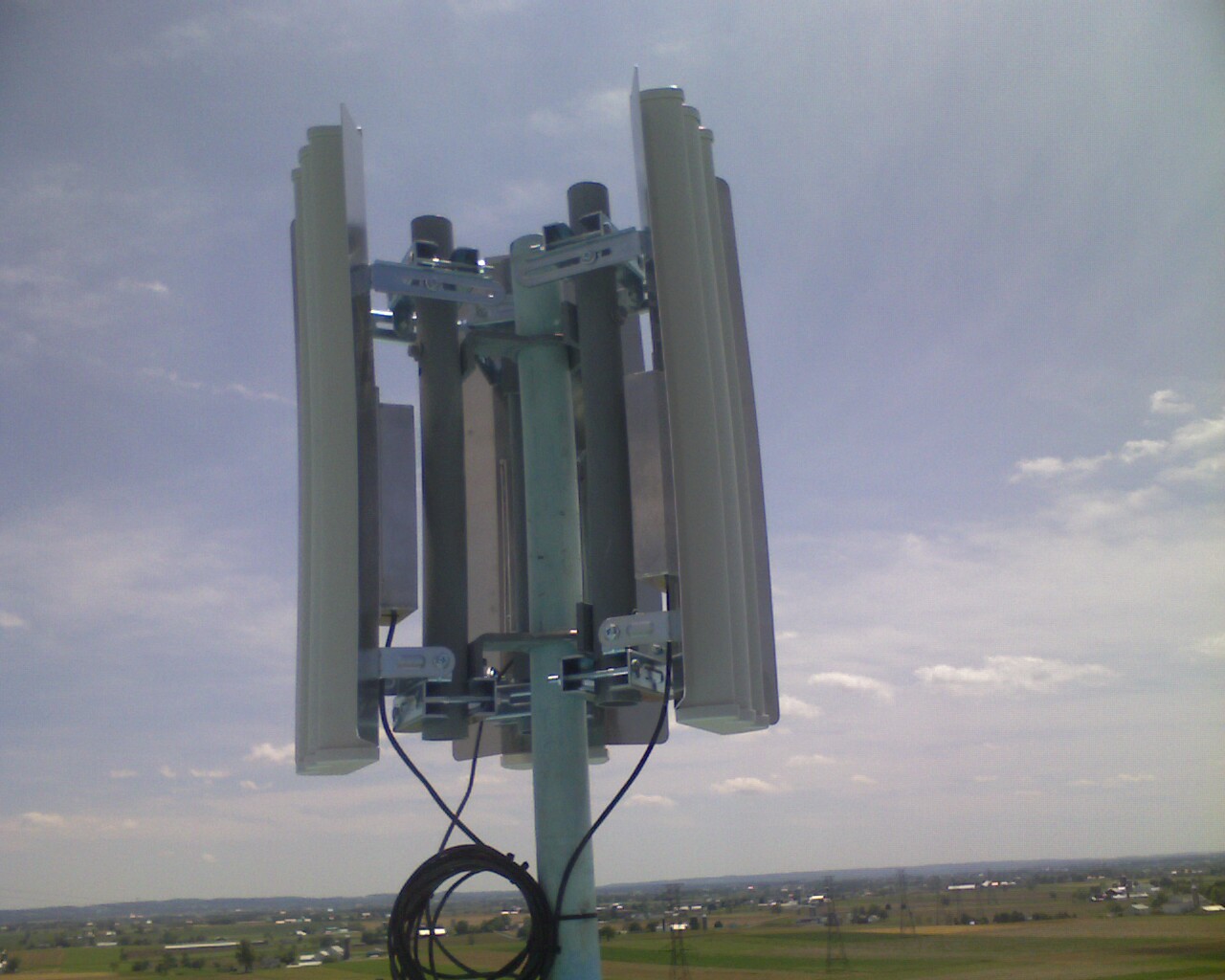

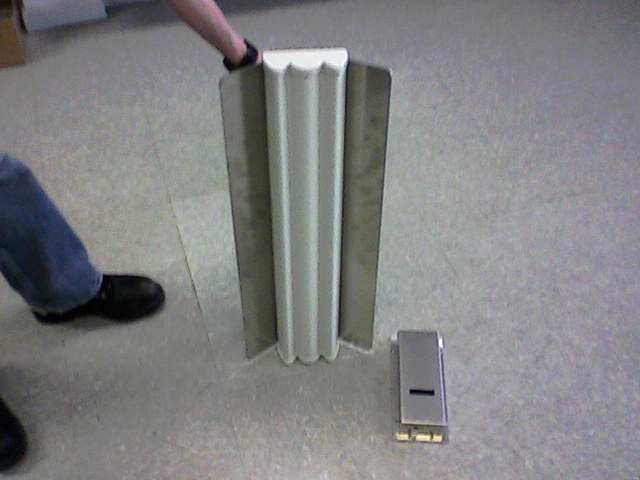

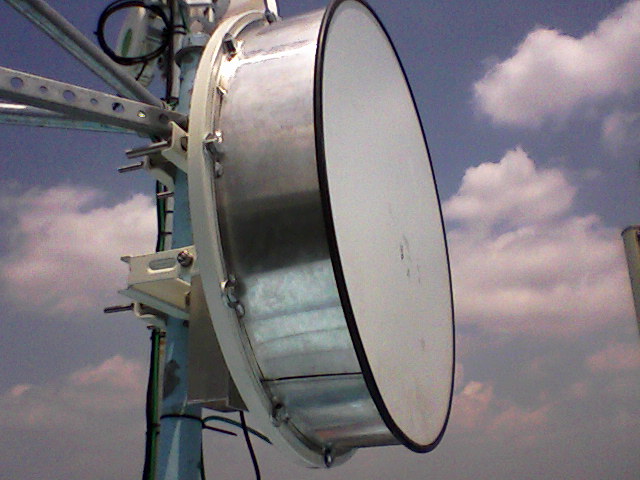

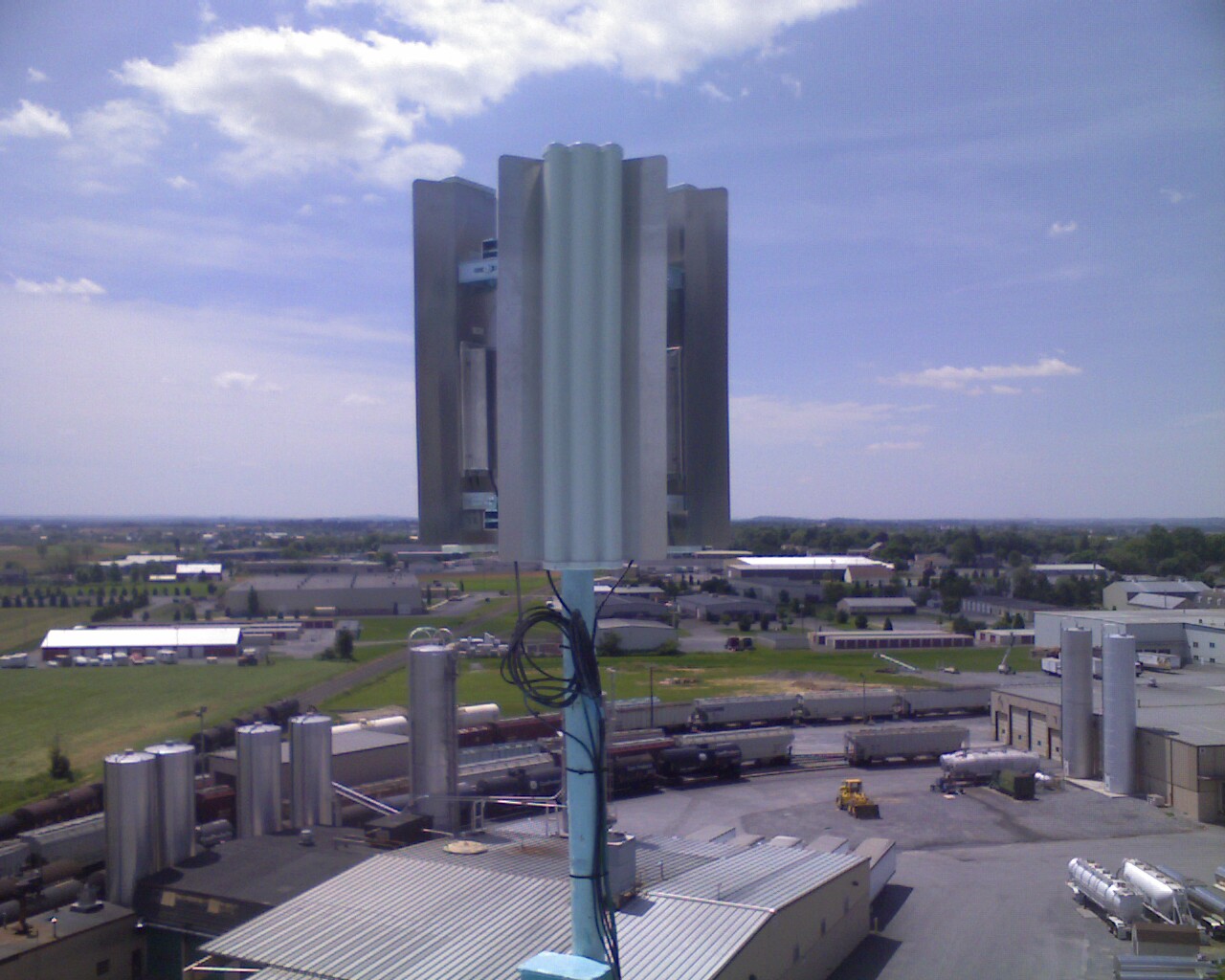

Есть 2 площадки, на одной стоит 3 секторных антенны, на другой направленные антенны совместно с Rocket M5. И там и там идет взаимное влияние по радиоканалу. На буржуйском сайте нашел решение по поводу того, как снизить влияние рядом расположенных Rocket-ов. Ниже приводу скрины.

Применял кто-нибудь на практике такие решения с доработкой антенн, если да то хотелось бы узнать мнение об этом варианте, если есть чертежи подобных доработок антенн Rocket M5 хотелось бы их посмотреть...








Edited by M@k$

Share this post


Link to post
Share on other sites

Если вес не лимитирован. Возьмите подходящий по размеру швеллер и загородите антенны им. Результат будет не хуже.

Share this post


Link to post
Share on other sites

Картинки - жесть! Эти куски железа отъюстированную на приборах антенну превращают в кусок металла с неизвестно какой ДН и КУ.

В случае M@k$а надо либо максимально разнести антенны, либо уменьшить мощность на передатчиках, чтоб не перегружать соседние.

Share this post


Link to post
Share on other sites

Картинки - жесть! Эти куски железа отъюстированную на приборах антенну превращают в кусок металла с неизвестно какой ДН и КУ.

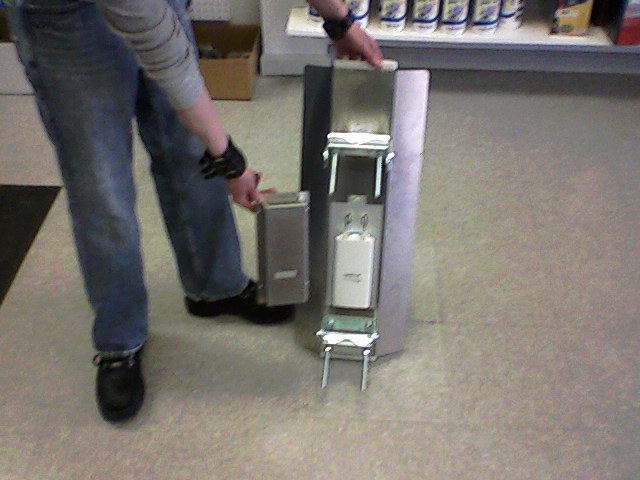

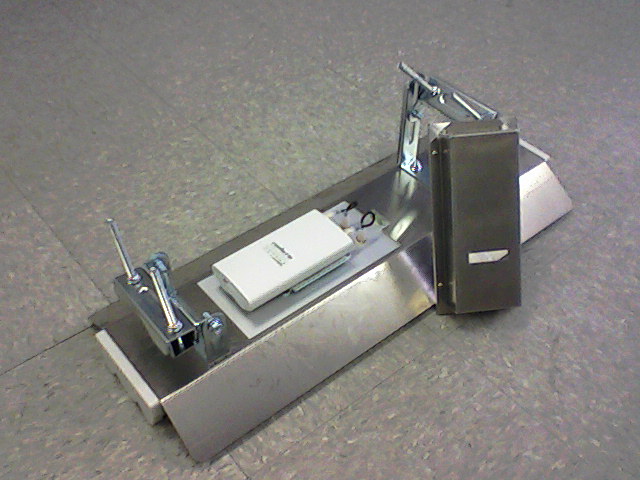

Тут ведь не перед анеттной ставится железка, позади нее и сам Rocket закрыт, чтоб снизить взаимное влияние антенн друг на друга. У этой же конторы есть результат испытаний данной модернизации в рабочих условиях...

Edited by M@k$

Share this post


Link to post
Share on other sites

а разьве Rocket M5 GPS не решает данную проблему. Решение помоиму как раз для многосекторных БС

Share this post


Link to post
Share on other sites

а разьве Rocket M5 GPS не решает данную проблему. Решение помоиму как раз для многосекторных БС

Вариант с GPS пока не рассматриваеться, по крайней мере в ближайшем будующем, тут задача в том, чтоб снизить влияние заднего лепестка и бокового на соседние станции.

Share this post


Link to post
Share on other sites

может все же просто взять хорошие антенны, и не плясать с напильником ?

Share this post


Link to post
Share on other sites

исполнение мне понравилось, даже очень...

у нас такого не видел, интерестно какие плюсы от этого.

если эти жестянки реально упрощают жизнь близстоящим БС то это действительно нужная жестянка))) можно смонтировать все в одном квадратном метре,

и не бегать с секторами по крыше + нормальная изоляция БС

Share this post


Link to post
Share on other sites
исполнение мне понравилось, даже очень...

у нас такого не видел, интерестно какие плюсы от этого.

если эти жестянки реально упрощают жизнь близстоящим БС то это действительно нужная жестянка))) можно смонтировать все в одном квадратном метре,

и не бегать с секторами по крыше + нормальная изоляция БС

Ага, а то что соседняя антенна все равно поймает отраженный сигнал от рядом стоящей в расчет не берется=)

Share this post


Link to post
Share on other sites
Картинки - жесть! Эти куски железа отъюстированную на приборах антенну превращают в кусок металла с неизвестно какой ДН и КУ.

В случае M@k$а надо либо максимально разнести антенны, либо уменьшить мощность на передатчиках, чтоб не перегружать соседние.

+5.
