Помогите построить гибридную сеть Топология кольцо

Ребята помогите пожалуйста построить сеть.

Сеть будет пролегать в частном секторе.

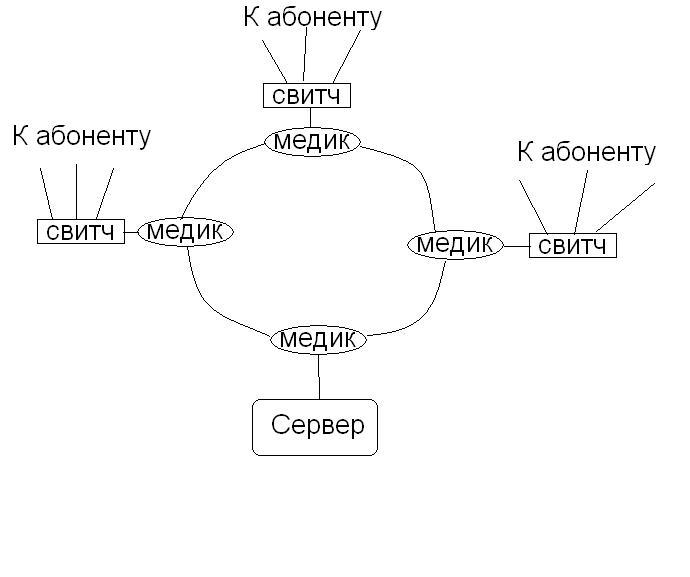

Планирую построить сеть с топологией кольцо, планирую использовать 100 мегабитные двухволоконные медики.

Схему прилагаю.

Подскажите на сколько реальна схема, подсоветуйте с выьором оборудования


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ээээ. Оно как-то по другому должно выглядеть.

По два конвертера на каждый свитч - приходящий и уходящий.

Чтобы с оборудованием определиться -- вы бюджет озвучте.



А вообще такое решение в частном секторе не очень применимо.

Это получается, что конвертер и свитч в каждый дом ставить?



Тут скорее уж PON нужен, что в общем то, тоже не дешево.

Изменено пользователем anton-s

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ребята помогите пожалуйста построить сеть.

Сеть будет пролегать в частном секторе.

Планирую построить сеть с топологией кольцо, планирую использовать 100 мегабитные двухволоконные медики.

Схему прилагаю.

Подскажите на сколько реальна схема, подсоветуйте с выьором оборудования

Так не будет работать.



Изменено пользователем marikoda

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

bade@rambler.ru

Вы, по всей видимости, решили, что 2-х волоконные медики это когда одно волокно в одну сторону принимает/передает, а второе в другую?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

почему не будет ? с комами л2 , поддерживающие кольцо , будет ! . на тупых свичах конечноже нет :)



P\S медики от слова медиаконверторы , только зачем двуволоконные , одноволоконные модули сразу в комутатор по моему более оптимальное решение , гигабитный sfp до 10км стоит около 60 уе один , то биш пара 120-130 уе

Изменено пользователем Tygra

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

bade@rambler.ru
конкретно такая схема работать не будет



воть чуть ликбеза из викопедии

Кольцо́ — это топология, в которой каждый компьютер соединен линиями связи только с двумя другими: от одного он только получает информацию, а другому только передает.
на эзернете строятся звезда и дерево (ну еще аля линия... но это тупо звезда с 2мя лучами)

http://ru.wikipedia.org/wiki/Сетевая_топология

и используется технология STP

Spanning Tree Protocol — сетевой протокол, работающий на втором уровне модели OSI. Основан на одноимённом алгоритме, разработчиком которого является «Мама Интернета» — Радья Перлман (англ. Radia Perlman).



Основной задачей STP является приведение сети Ethernet с множественными связями к древовидной топологии, исключающей циклы пакетов. Происходит это путём автоматического блокирования избыточных в данный момент связей для полной связности портов. Протокол описан в стандарте IEEE 802.1D.

медиа конвертор (модуль sfp, gbic) с 2мя портами как сказали выше предназначен для организации 1го линка а не двух. то есть одна дырка вход другая выход. то есть мона объединить 2 сетевых устройства (компьютера свитча) по 2м волокнам оптики

медиа конвертор (модуль sfp, gbic) с 1м портом делает тоже самое но по одному волокну

Изменено пользователем mukca

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ясно. Ну тогда подскажите какие варианты есть решение этой проблемы (желательно бюджетный).

Задумка такова: по центральной улице частного сектора будет проложина магистраль оптики(сколько жил пока не известно), от нее будут подключаться небольшие группы абонентов приблизителбно по 5 -12 чел. в разных частях сектора. На них от центральной магистрали будет сделан отвод по оптике, и на группу людей надо поставить активное оборудование. От него уже подключать каждого абона по витой паре.

Думая на перед - абонентов будет около 1500 чел.

Заранее спасибо

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Бюджетно не получится. Группы абонентов в разных здания находятся? Если да, то PON вам в помощь, ибо выделять по волокну на абонента слишком жирно будет, а витой парой по улице подключать не комильфо совсем, да и активку не на столбе же вешать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ясно. Ну тогда подскажите какие варианты есть решение этой проблемы (желательно бюджетный).

Задумка такова: по центральной улице частного сектора будет проложина магистраль оптики(сколько жил пока не известно), от нее будут подключаться небольшие группы абонентов приблизителбно по 5 -12 чел. в разных частях сектора. На них от центральной магистрали будет сделан отвод по оптике, и на группу людей надо поставить активное оборудование. От него уже подключать каждого абона по витой паре.

Думая на перед - абонентов будет около 1500 чел.

Заранее спасибо

если абоненты в разных зданиях то или оптика 128 жильная или DWDM или PON

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А можно по подробнее о построении сети DWDM. Какова будет стоимость оборудования?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А можно по подробнее о построении сети DWDM

а вы погуглите, информации хватает, цены в соответствующем разделе этого ресурса есть. Бюджетно не получится, просто напоминаю

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
