PVST через L2 VFI не работает PVST, в сети стоит 7609+ES20,возможны проблемы с pw-class?

Доброго дня господа!



Образуется кольцо со всеми вытекающими при настройке PVST,

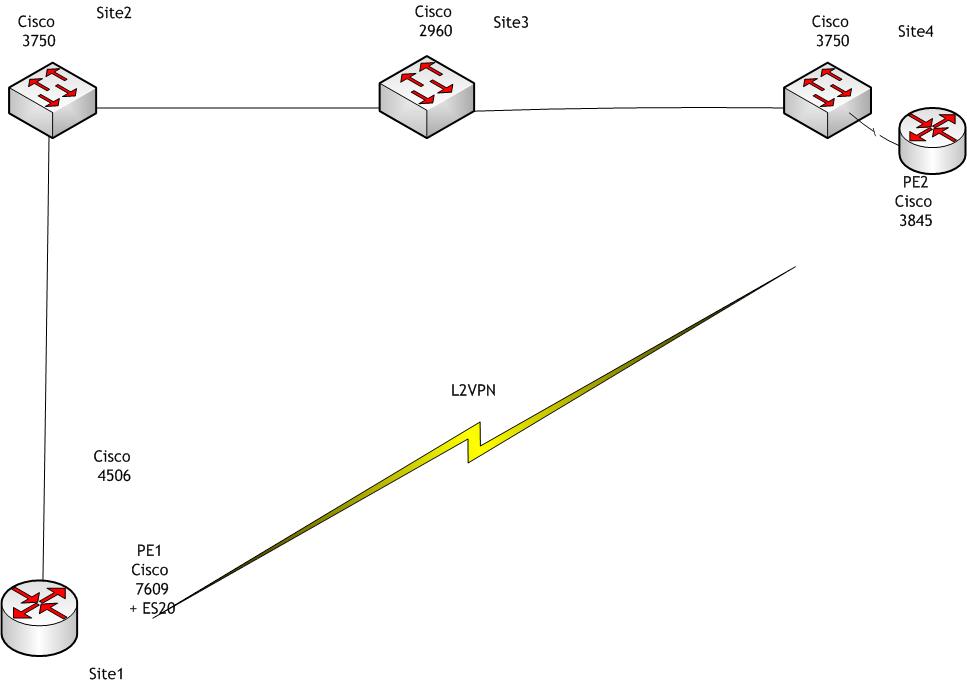

В сети находится все оборудование Cisco


направление между сайтоми 2 и 3 переодически падает, благодаря пьяным эксковаторщикам. Решено зарезервировать 3 влана с использованием PVST,

Сайт-1

7609 был выбран рутом

spanning-tree mode pvst

spanning-tree extend system-id

no spanning-tree vlan 1-533,535-4092

spanning-tree vlan 534 priority 4096

как видно соединение с сайтом-2 напрямую

с сайтом-4 Л2ВПН



сайт-3

2960, где объек подлежащий резервированию, на 1 порту подключен клиент

spanning-tree mode pvst

spanning-tree extend system-id

spanning-tree vlan 534 priority 20480



Сайт-4 (R3845 и Cisco3750-каналообразующая) на R3845 настроен Л2ВПН в сторону 7609, и на 3750, резерв в сторону Сайта-2



собственно как только связываю кольцо из вланов, то образуется тупо петля!





sh spanning-tree показывает следующее



сайт-1. 7609

s spa



VLAN0534

Spanning tree enabled protocol ieee

Root ID Priority 4630

Address 0027.0d47.fb00

This bridge is the root

Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec



Bridge ID Priority 4630 (priority 4096 sys-id-ext 534)

Address 0027.0d47.fb00

Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec

Aging Time 300



Interface Role Sts Cost Prio.Nbr Type

------------------- ---- --- --------- -------- --------------------------------

Gi1/17 Desg FWD 4 128.17 P2p



сайт-2. sh spanning-tree



VLAN0534

Spanning tree enabled protocol ieee

Root ID Priority 4630

Address 0027.0d47.fb00

Cost 8

Port 1 (GigabitEthernet1/0/1)

Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec



Bridge ID Priority 33302 (priority 32768 sys-id-ext 534)

Address 0026.995d.f200

Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec

Aging Time 300 sec



Interface Role Sts Cost Prio.Nbr Type

------------------- ---- --- --------- -------- --------------------------------

Gi1/0/1 Root FWD 4 128.1 P2p

Gi1/0/2 Desg FWD 4 128.2 P2p

Gi1/0/3 Desg FWD 4 128.3 P2p

Gi1/0/6 Desg FWD 4 128.6 P2p

Gi1/0/8 Desg FWD 4 128.8 P2p

Gi1/0/10 Desg FWD 4 128.10 P2p

Gi1/0/12 Desg FWD 4 128.12 P2p



сайт-3

sh spanning-tree



VLAN0534

Spanning tree enabled protocol ieee

Root ID Priority 4630

Address 0027.0d47.fb00

Cost 12

Port 21 (GigabitEthernet0/21)

Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec



Bridge ID Priority 21014 (priority 20480 sys-id-ext 534)

Address 0025.83ba.2100

Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec

Aging Time 300



Interface Role Sts Cost Prio.Nbr Type

---------------- ---- --- --------- -------- --------------------------------

Gi0/1 Desg FWD 100 128.1 Shr

Gi0/21 Root FWD 4 128.21 P2p

Gi0/24 Desg FWD 4 128.24 P2p



сайт-4

sh spanning-tre



VLAN0534

Spanning tree enabled protocol ieee

Root ID Priority 4630

Address 0027.0d47.fb00

Cost 16

Port 12 (GigabitEthernet1/0/12)

Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec



Bridge ID Priority 33302 (priority 32768 sys-id-ext 534)

Address 0026.995d.ff00

Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec

Aging Time 300



Interface Role Sts Cost Prio.Nbr Type

------------------- ---- --- --------- -------- --------------------------------

Gi1/0/2 Desg FWD 4 128.2 P2p

Gi1/0/12 Root FWD 4 128.12 P2p



в общем образуется кольцо. PVST протокол самой Cisco, его использовал - работало!

Где-то подводный камень, возможно нужно что-то донастроить на 7609

в interface vlan'e или на l2 vfi????????







Share this post


Link to post
Share on other sites

В общем так господа! Посидев помудрив, поковыряв, выяснил, что почему-то 7609, в плане определения рута, тянет все одеяло на себя!

Удивило, но не расстроило, влепил ей приоритет spanning-tree vlan 534 priority 61440 самый что ни наесть наинизший, чтобы пакеты даже если бы и могли, то не захотели просто так в её сторону лететь.

На сайте2 поставил приоритет spanning-tree vlan 534 priority 4096-наивысший, и собственно на сайте3 на порту выставил в сторону сайта2-spanning-tree cost 2,

и spanning-tree cost 2000000 на порту в сторону сайта4

Загрузка проца, тут же ушла в нуль, петель не наблюдается и все работает!
