прощание с пионерской сетью переход от пионерской сети к СКС

Мы хотим переделать нашу пионерскую сеть.

Сейчас у нас имеется сеть со следующей структурой: до каждого дома протянуто оптоволокно и почти везде на концах стоят конвертора (100 mb), далее идет свитч который находится на крыше (в надстройке на кровле здания) либо на чердаке, чаще всего свитч 8 портов не управляемый от которого идут кабеля в подъезды. На пятых этажах которых находятся так же 8 портов не управляемые свитчи и от них идут кабеля до абонентов. В во всей сети применяется витая пара 4 жилы.

Вобщем то как я и говорил классический пример пионерской сети.

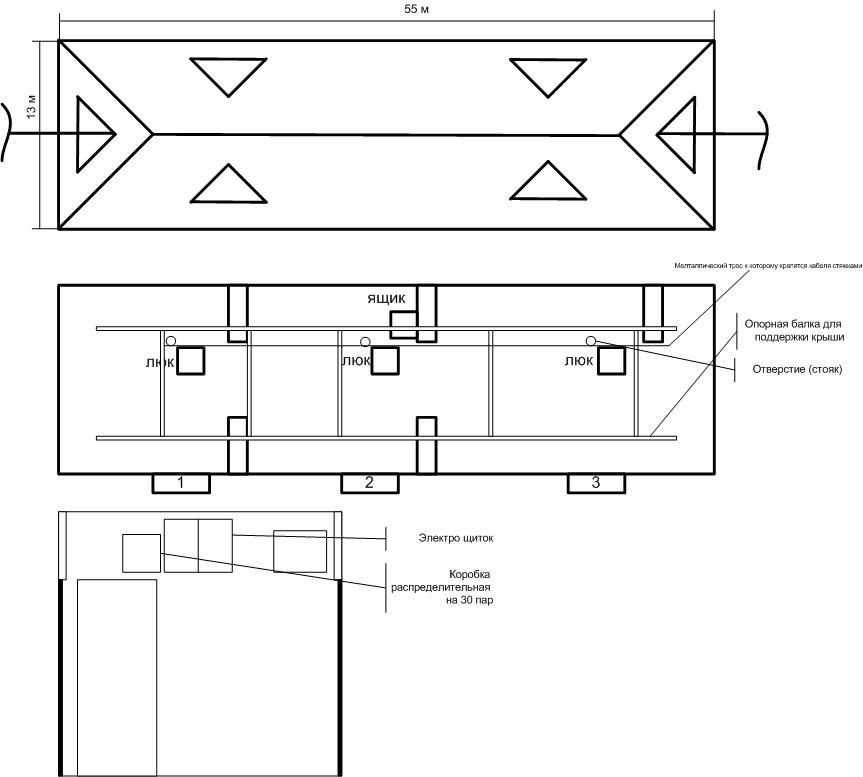

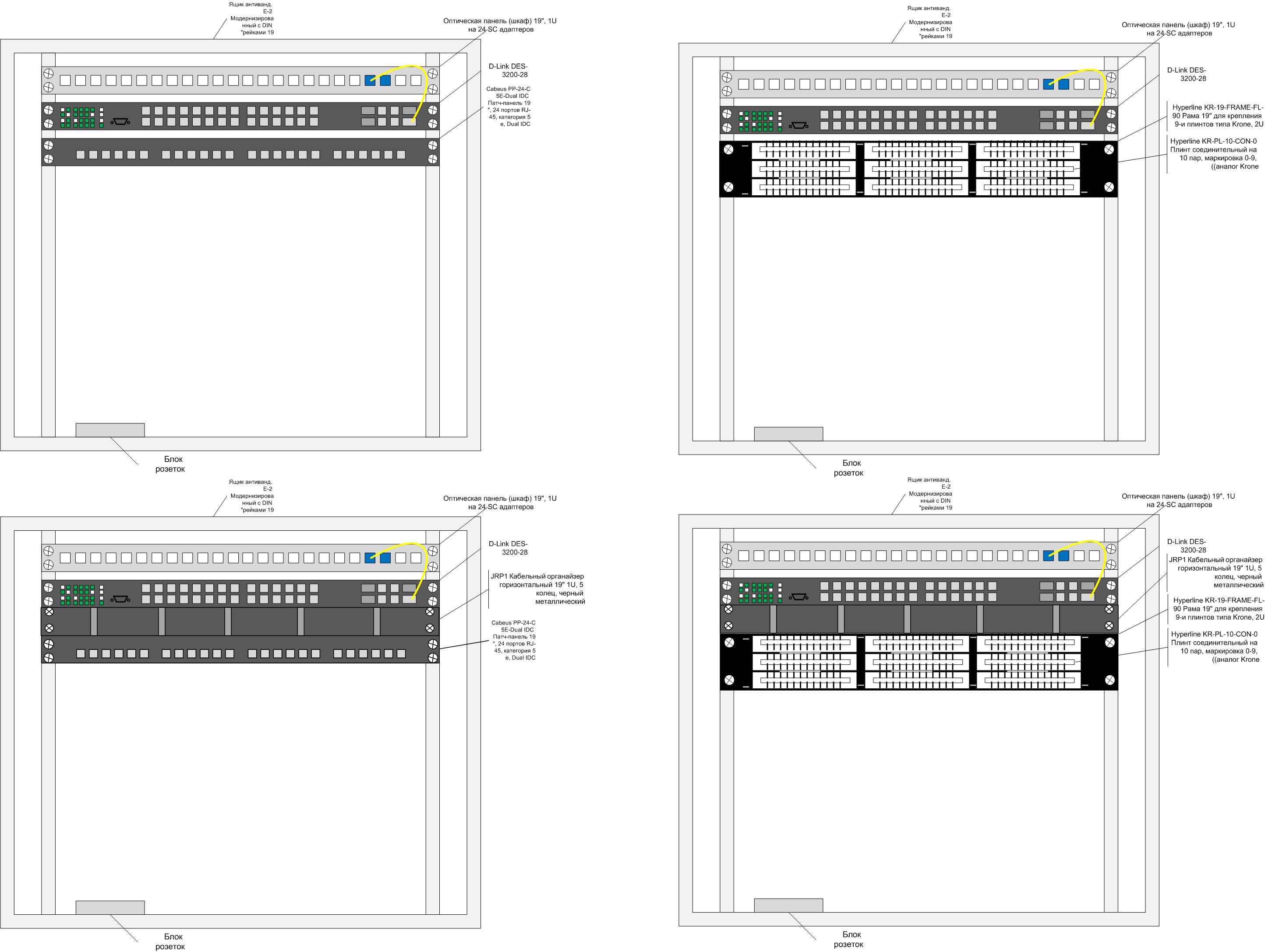

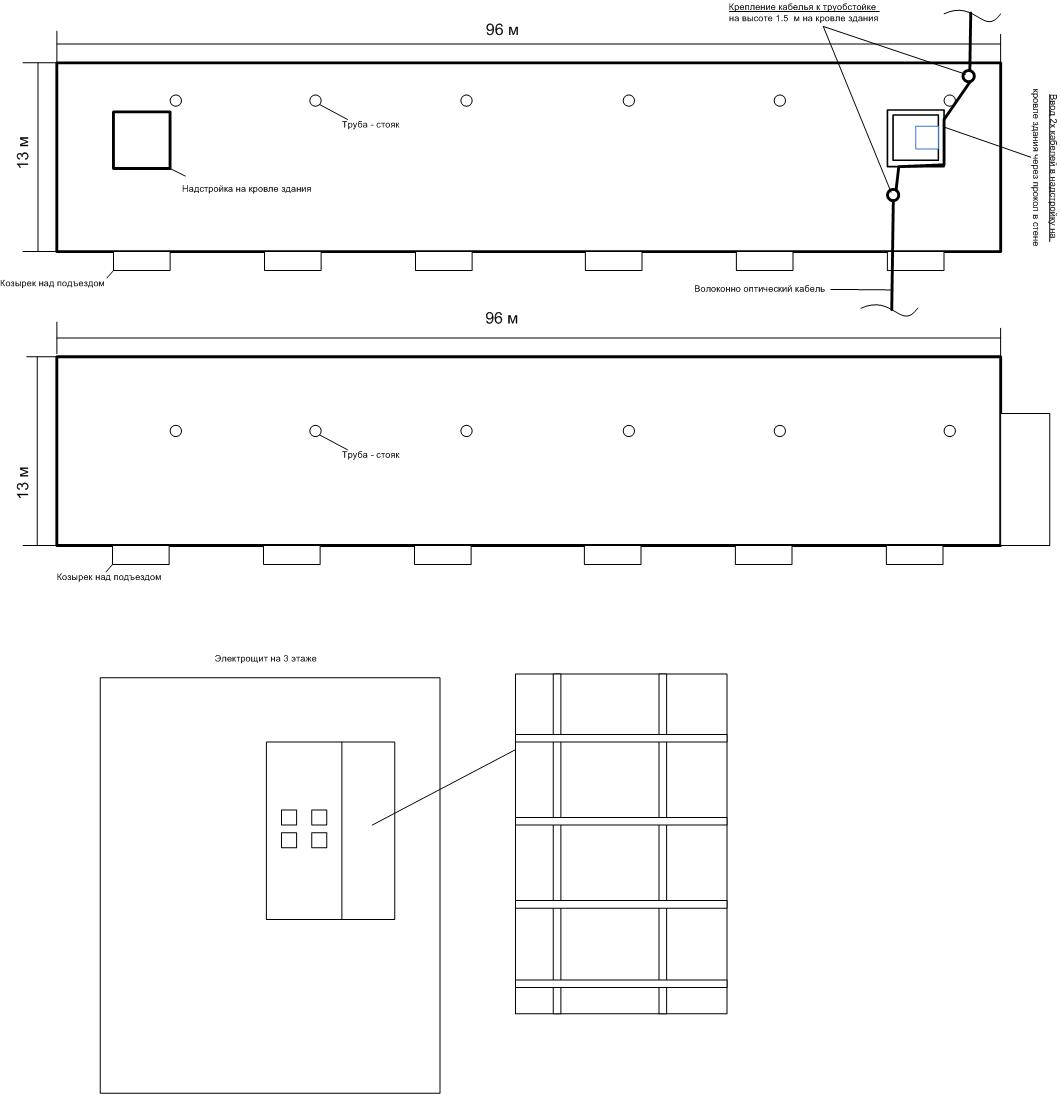

Теперь нам хочется переделать нашу сеть, мы закупили антивандальные ящики на 9u (http://www.lanset.ru/product/e-2-mod/) c 19" кросами, свичи. Вот 4 варианта как может выглядеть ящик изнутри post-67387-1292925472_thumb.jpg. От ящика идут 8 жильные кабеля в каждый подъезд (2 абонента на кажый кабель количество зависит от абонентов в каждом подъезде). Почему восьмижильне, а не многопарник потому что так дешевле как нам кажется. Которые заводятся в коробку (http://anlan.ru/catalog/1870). В коробку устанавливаются плинты (http://anlan.ru/catalog/6706) где кросируются абоненты с проходящими 8ми жильными кабелями post-67387-1292926368_thumb.jpg. В дома без чердака, хотим ящик с активкой перенести в подвал и вывести кабеля 8 жил на 3 этажи подъездов и в радио щитке поставить плинты и там закроссировать абонентов post-67387-1292926626_thumb.jpg

Теперь вопросы:

1. Какие лучше использовать плинты (соотношение цена-качество).

2. Какую лучше использовать схему с оборудованием в антивандальных ящиках (соотношение цена-качество, ремонтопригодность).

3. На каких этажах лучше ставить плинты.

4. Если кто то строил сеть по такой схеме хотелось бы услышать достоинства и недостатки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тоже мозгуем сейчас на счет переделки ДРС, пришли к следующему:

1. На плинтам типа KRONE работать будет, но лучше использовать плинты под 5ю категорию. В виду того что у нас тяжело достать плинты 5й категории будем использовать кросс-блоки 110го типа на 50 пар

2. Лучше использовать многопарный кабель вместо пучка витух. Многопарку разделывать на кросс-блок(блоки) на нужное кол-во пар, но в этом варианте могут быть проблемы с излишками патчкордов. Второй вариант -расшивать многопарку на патч-панели, мы остановились именно на нем. Тут периодически в ужастиках проскакивают обзоры правильных сетей, можно посмотреть там, поучительно.

3. Плинты/кросс-блоки лучше ставить на этаже ближайшем к точке входа многопарного кабеля если стояки не забиты, в противном случае ставить их где-то в районе центра дома - своеобразная экономия места в стояке.

4. Все только на этапе планирования, опять же обратиться к материалу на сайте, тут есть много чего на эту тему.

Изменено пользователем andreyk

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

получится тот же пенсионер-нет, только в профиль.



оптика как я понимаю вся воздушками ?

на всех домах муфта на крыше или чердаке. 4ка в подвал.

19" ящик. гигабитный свич L2 с парой SFP.

абонентов расшивать на патч-панель, UTP Cat.6 в каждую квартиру.

если стояки непроходимы - делать свои



плинты - наживете себе лишнего гемора.... любое соединение - место потенциально ненадежное. витуху на две квартиры расшивать ? а смысл ? все равно через год-полтора-два все это придется перетягивать. почему подвал ? меньше проблем с доступом, и никто не скажет что монтажники крышу попортили. НИКАКОГО оборудования , ни активного , ни кроссового в абонентских щитках!!! только кабеля от ящика в подвале до абонента.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

UTP Cat.6 в каждую квартиру.

а чего так жирно? 5е для гига зауши...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

UTP Cat.6 в каждую квартиру.
а чего так жирно? 5е для гига зауши...

ХОРОШИЙ 5е не намного дешевле шестерки....

а переход от пиоенер-нета должен иметь своей целью обеспечение КАЧЕСТВА предоставляемых услуг, единственный вид неисправности при нормально построенной сети - тупой юзверь отключил сетевую карту.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

витуху на две квартиры расшивать ? а смысл ? все равно через год-полтора-два все это придется перетягивать.
Зачем перетягивать?
Тут периодически в ужастиках проскакивают обзоры правильных сетей, можно посмотреть там, поучительно.
Улыбнуло.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

получится тот же пенсионер-нет, только в профиль.



оптика как я понимаю вся воздушками ?

на всех домах муфта на крыше или чердаке. 4ка в подвал.

19" ящик. гигабитный свич L2 с парой SFP.

абонентов расшивать на патч-панель, UTP Cat.6 в каждую квартиру.

если стояки непроходимы - делать свои



плинты - наживете себе лишнего гемора.... любое соединение - место потенциально ненадежное. витуху на две квартиры расшивать ? а смысл ? все равно через год-полтора-два все это придется перетягивать. почему подвал ? меньше проблем с доступом, и никто не скажет что монтажники крышу попортили. НИКАКОГО оборудования , ни активного , ни кроссового в абонентских щитках!!! только кабеля от ящика в подвале до абонента.

Пробовали плинты и многопарку развели несколько домов

Плинты неудобно забивать, а когда клиент отключается и вместо него хочет другой надо бить в эти же ячейки, а контакт может и потеряться, а значит весь плинт перебивать, а это простой потерия связи, сопли клиентов. А если весь плинт занят? кидать еще одну многопарку для одного клиента, а где экономический смысл? притом что стоимость многопарки и восьмерки практически не отличаются, и восьмеркой набрать емкость дешевле получается.

Сейчас спускаем по 2 восьмерки на 5 этаж у своего стояка половиним и на модули KeyStone (можно и на патч-панель расшивать, но ее постоянно дергать надо будет, а так болтается модуль и не мешает, а если в подъезде 1-2 клиента то патч панель простаивать будет и где смысл в ней?), их складываем в аналогичные шкафы, теперь при миграции клиентов сосок от отключенного клиента свободно болтается, а если надо подключить еще одного клиента монтажники докладывают восьмерку т.е. запас еще на одного.

Раньше вытягивали кабель от ящика до клиента, но это долго и муторно. Не всякого студента пустишь в ящик с активкой только чтоб коннектор воткнуть, а напортачить может на много.

В принципе тоже не гуд но на период развития достаточно и так, когда GEPON от УСИ пыхтит где то сзади изголяться и наводить красоту для чего и для кого???

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Уфф советчиков понабежало

Кто то плинты советует, кто то 6 категорию

А для работы надо

1-Минимизировать разьемные соединения, да и не только разьемные. Плинты и прочее -в топку. не выдерживает оно наших реалий

Да и делать ДРС на все квартиры если подключился 1-2 абонент в доме экономически не выгодно.

Просто тяните честно каждому кабель из ящика

2-Сделать нормальные ящики со стойками и прикрепить свичи и опту как положено. Кассету с оптикой лучше прикрепить и убрать подальше от шаловливых рук

3-Озаботиться нормальной оптической звездой и бесперебойниками на критичных узлах сети

4- нанять нормальный штат техподдержки и делать все ремонты за 1 день. Порой куда эффективнее быстро решить проблему чем иметь сверхнадежную сеть и долго идти когда что то все же упало или просто отрезали кабель.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

получится тот же пенсионер-нет, только в профиль.



оптика как я понимаю вся воздушками ?

на всех домах муфта на крыше или чердаке. 4ка в подвал.

19" ящик. гигабитный свич L2 с парой SFP.

абонентов расшивать на патч-панель, UTP Cat.6 в каждую квартиру.

если стояки непроходимы - делать свои



плинты - наживете себе лишнего гемора.... любое соединение - место потенциально ненадежное. витуху на две квартиры расшивать ? а смысл ? все равно через год-полтора-два все это придется перетягивать. почему подвал ? меньше проблем с доступом, и никто не скажет что монтажники крышу попортили. НИКАКОГО оборудования , ни активного , ни кроссового в абонентских щитках!!! только кабеля от ящика в подвале до абонента.

Если сделать вышеуказанным способом то придется каждому абоненту кабель в квартиру заново тянуть? Если не тянуть то как состыковать абонентов уже протянутых с патч панелью ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо всем кто откликнулся.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

1. Какие лучше использовать плинты (соотношение цена-качество).

2. Какую лучше использовать схему с оборудованием в антивандальных ящиках (соотношение цена-качество, ремонтопригодность).

3. На каких этажах лучше ставить плинты.

4. Если кто то строил сеть по такой схеме хотелось бы услышать достоинства и недостатки.

Подобную систему нам заказывали, мы её делали, партнёры её внедряли, но развития она не получила. Где-то здесь её обсуждали. Достоинства - какая-никакая СКС. Преимущества - можно по одной паре подать телефон, по другой - домофон и по оставшимся - Интернет, что и раньше никому не было нужно, а завтра вообще не будет иметь смысла.



Самая высокая плотность у 110 плинтов. Но их геморройно разбивать, плюс конструкция получается высокой и достаточно неприятной в пользовании (всё вставляется и вынимается жутко туго). Плинты Krone имеют меньшую плотность, но очень просты и удобны в работе. Плюс их можно механически размыкать (например, при неоплате).



В шкафчике, где стоит коммутатор (ры) смысла ставить 110/krone плинты совсем нет. Коммутатор имеет дырки RG45 и проще и удобнее соединить его с RG-45 патчпанелью. Патчкорды можно изготовить в размер или спрятать в бооольшой кросс-организатор.



Тем более, стандартная патчпанель с сзади имеет ножевые разъёмы (IDC) на которые удобно расшиваются многопарники или простые UTP-шки.



В подъезде, если реально хочется поставить плинты, то Krone будет удобнее. Тем более, под них есть много разных коробочек. 110-е ну очень высоки и ящик под них нужен соответствующий.



Если вы строите "СКС", то плинты должны стоять на каждом этаже (вместе с плинтами/панелями в шкафу составлять постоянные кабельные линии). Таки ключевая идея СКС - избыточность портов плюс постоянные линии.



Однако, с моей точки зрения, проще поставить стандартные патчпанели, многопортовые розетки (muTOA) или патчпанели с фронтальным расположением всех портов. Для переключения/подключения пользователей это, наверняка, будет удобнее.

Изменено пользователем labi
