Nanostation и Serial порт на MB После вскрытия Наностанции обнаружил Serial port

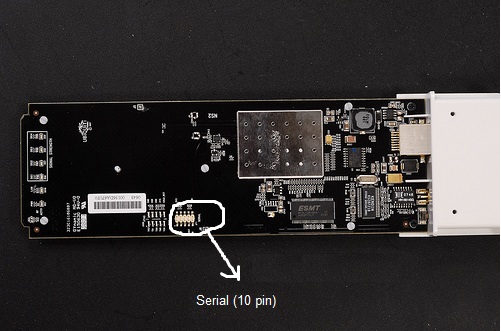

На мат. плате Наностанции2 увидел интересный порт описан как Serial 10 контактов среди них есть (надписи на текстолите):

GND  - земля
3V3 - питание +3,3 вольта (2 контакта)
HSIN - прием (только не понятно почему/и что такое HSIN)
HSOUT - передача (только не понятно почему/и что такое HSOUT)

Имел ли кто опыт подключать через этот порт Нанос к компьютеру ?



Достаточно ли COM порта или нужно еще какое либо устройство ?


Edited by LTE

Share this post


Link to post
Share on other sites
На мат. плате Наностанции2 увидел интересный порт описан как Serial 10 контактов среди них есть (надписи на текстолите):

GND  - земля
3V3 - питание +3,3 вольта (2 контакта)
HSIN - прием (только не понятно почему/и что такое HSIN)
HSOUT - передача (только не понятно почему/и что такое HSOUT)

Имел ли кто опыт подключать через этот порт Нанос к компьютеру ?



Достаточно ли COM порта или нужно еще какое либо устройство ?

Фотку можно выложить в нормальном разрешении и без рисунков поверх?

В компорт точно это включать нельзя. если это TTL serial - то нужен адаптер.





вы про это?

http://www.asp24antenna.com.ua/wp-content/...anostation2.jpg

черт, только увидел ваше вложение) не то)

На этой картинке жтаг с подсоединенным вигглером лпт.

Share this post


Link to post
Share on other sites

Нужен еще конвертер уровней, типа max232. Подключал через TTL-USB шнурок от FTDICHIP.

Share this post


Link to post
Share on other sites



Фотку можно выложить в нормальном разрешении и без рисунков поверх?

В компорт точно это включать нельзя. если это TTL serial - то нужен адаптер.



Пока нет возможности выложить фото более детальную, но вот есть подозрение что это именно TTL Serial потому как когда рылся в инете встречал что это именно TTL Serial.

Допустим что это именно этот порт, как подключить его к компу ?)







Нужен еще конвертер уровней, типа max232. Подключал через TTL-USB шнурок от FTDICHIP.

Тоесть по идее его проще (популярнее) подключить через JTAG ?

Share this post


Link to post
Share on other sites
Фотку можно выложить в нормальном разрешении и без рисунков поверх?

В компорт точно это включать нельзя. если это TTL serial - то нужен адаптер.



Пока нет возможности выложить фото более детальную, но вот есть подозрение что это именно TTL Serial потому как когда рылся в инете встречал что это именно TTL Serial.

Допустим что это именно этот порт, как подключить его к компу ?)







Нужен еще конвертер уровней, типа max232. Подключал через TTL-USB шнурок от FTDICHIP.

Тоесть по идее его проще (популярнее) подключить через JTAG ?

нет. через жтаг его можно перешить.

а если нужна консоль - то надо именно то, что dsk сказал.

есть TTL/RS232 есть TTL/USB

у меня и те и те есть, т.к. все железки в основном с такими портами.



Share this post
