Есть схема MikroTik+vlan+bonding подскажите в чем проблема Нужна помощь в проверке валидности схемы

Задача: создать отказоустойчивое сбалансированное соединение между двумя удаленными офисами. Связь между офисами через VLAN. Сети должны видеть друг друга 1:1 без NAT.



Тест-лаб.



2 маршрутизатора: 1 ПК (RouterOS, 3 Intel gigabit ethernet) и MikroTik(RB750)



Центральный офис:

Сеть 10.1.32.0/24



Маршрутизатор RouterOS:

lan1 10.1.32.1

wan1 - без ip получает два тегированных vlan-а и объединяет их на интерфейсе bonding1 (balance-rr, mii) c ip 10.10.10.1/30



Филиал:

Сеть 10.1.40.0/24



Маршрутизатор RB750

lan1 10.1.40.1

wan1 - без ip получает два тегированных vlan-а и объединяет их на интерфейсе bonding1 (balance-rr, mii) c ip 10.10.10.2/30



Bonding работает нормально, определяет падение каналов. Через bonding видны MAC-адреса противоположной стороны.



Уточню, что пока имею мало опыта работы с iptables.



Проблема: если рассматривать данную сеть от лица филиального RB750, то пингуется bonding интерфейс противоположной стороны, lan1 противоположной стороны, но дальше перехода lan1<>локальная сеть пинги не идут. Пропинговать сервера в сети ЦО не получается. Маршрутизатор в ЦО может пинговать все хосты, которые не видит филиальный маршрутизатор. Проблема зеркальна для маршрутизатора в ЦО при попытке достучаться до ресурсов филиальной сети.



Маршруты в норме. По RIP маршрутизаторы нормально обменялись данными.



Пробовал: SNAT,DNAT-тить - не получилось. Подымал bridge между bonding и lan - тоже ничего не вышло.

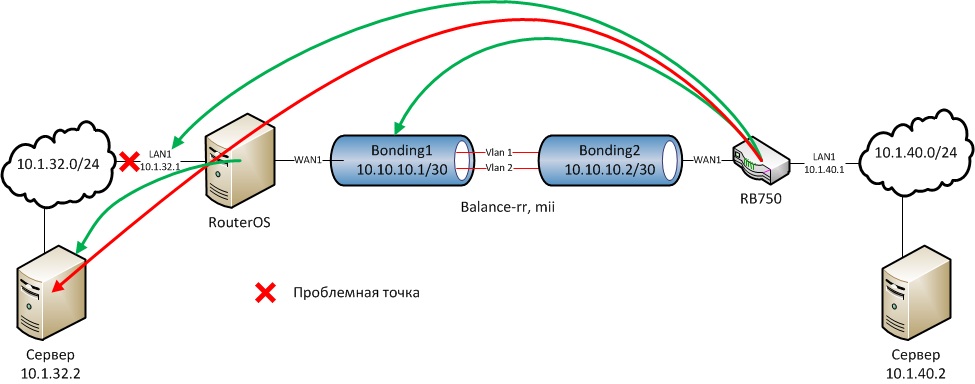

Во вложении схема по которой работаю.



Понимаю, что проблема элементарная, но 3 дня безуспешной войны с микротиками заставили искать помощи здесь. Подскажите, где проблема?


Edited by phnx

Share this post


Link to post
Share on other sites

На компах в филиалах шлюзом указаны ваши роутеры или что-то другое?

В общем, traceroute с рабочих станций должен локализовать проблему.

Всякие NAT/iptables вроде как вам не нужны совсем.

Share this post


Link to post
Share on other sites

Я тестирую схему с самих маршрутизаторов.

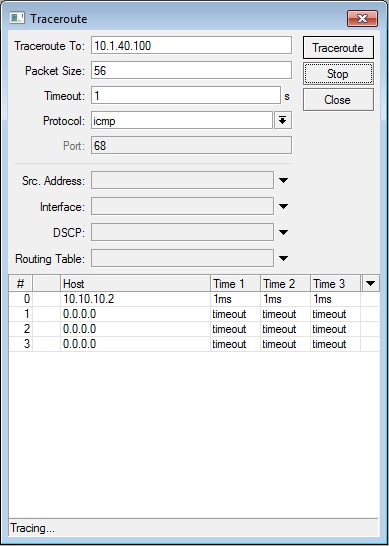

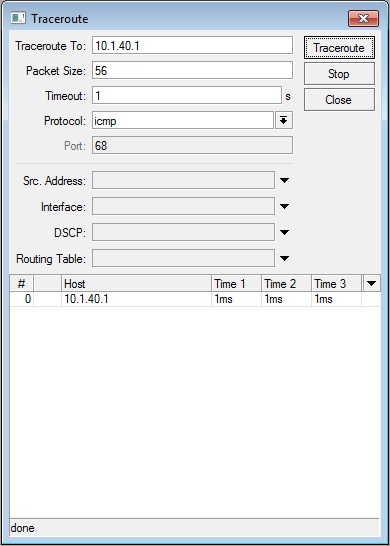

Во вложении трасировки до 10.1.40.100 (ПК в филиале) и маршрутизатора 10.1.40.1 (RB750)

до него трафик идет по схеме: RouterOS <> bonding1[10.10.10.1/30]<>bonding[10.10.10.2/30]<>lan1[10.1.40.1/24]



В правилах и NAT правилах все пусто, нет запрещающих правил.



На компах в филиалах шлюзом указаны ваши роутеры или что-то другое?

Невнимательно прочитал. Шлюз указан. У ПК 10.1.40.100 2 сетевки. на первой уже есть шлюз.



Поправлю схему, проверю и отпишусь что получилось. =)



Edited by phnx

Share this post


Link to post
Share on other sites

Получилось заставить работать схему через snat lan masquarade с обоих концов, т.е. NAT Passthrough

Edited by phnx

Share this post


Link to post
Share on other sites
Получилось заставить работать схему через snat lan masquarade с обоих концов, т.е. NAT Passthrough

А Вы попробуйте просто маршруты прописать и шлюзы правильно указать. Для сети 10.1.32.0/24 шлюз укажите 10. 1.32.1, на компе с routerOS пропишите маршрут в сеть 10.1.40.0/24 через10.10.10.2. Соответственно в сети 10.1.40.0/24 - шлюз 10.1.40.1 на рб750 маршрут в сеть 10.1.32.0/24 через 10.10.10.1. Все должно и без нат работать. Ну а на компах, где есть две сетевухи и уже прописан шлюз, никто не мешает постоянные маршруты прописать.



Share this post


Link to post
Share on other sites

Я тестирую схему с самих маршрутизаторов.

Это не избавляет от необходимости прописать маршруты на клиентских компах

Share this post


Link to post
Share on other sites

Само собой. Только проще все раздать по dhcp. Сам роутер общается по RIP с соседним. Так что все кашерно :]



Схема полностью работоспособна. А сейчас пилю напильником фаер и QoS.



Тема в принципе закрыта. Если кому нужна помощь в агрегации разнородных интерфейсов могу подсказать. Ибо за 5 дней я уже во сне вижу МТ )))
