Ужасы Армавира и Екатеринбурга

Силика-гель напился!

Share this post


Link to post
Share on other sites
Guest baltika9

Отлично! Как этих людей на подряд нанять!??!!??!?! )))))

Share this post


Link to post
Share on other sites

Фото из Екатеринбурга - компания Комстар...

Share this post


Link to post
Share on other sites

Из Армавира- ТЦ Электрон, фотки были сделаны во время монтажа сети ЮТК.

Фото Муфты- заказчик попросил разорвать 2 и вывести 4 волокна... БЕЗ РАЗРЫВА СВЯЗИ по остальным волокнам когда достали муфту- внутри было грамм 200-400 воды... Муфту сделали- но не переваривали и не наводили порядок- поэтому ужастик там и остался, единственное ее вымоли в ведре воды, просушили в течении полудня под солнышком, положили 4 пачки силикагеля, и вместо изоленты появилась нормальная термоусадочная "манжета".

Желание-клиента закон но и согласие на оставление ужастика... Хотя я был против и сказал давайте найдем время-поменяем всю муфту... Но... :(

Share this post


Link to post
Share on other sites

интересные фотки, как то видел на развлекательном портале целую подборку таки вот красивосей. так по все России посмотреть на дома можно а провода просто с крыши свисают например и в окошко уходят. и много и многое такая вот культура у нас, подсоединили, работает и хорошо.

Share this post


Link to post
Share on other sites

Неужели изначально было сложно сделать нормально...

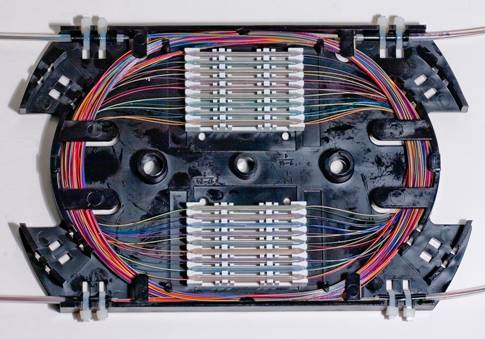

Ничего ведь архи сложного нет (см.фото на форуме)




Share this post


Link to post
Share on other sites

А, вот что хотел сказать представителям ССД :), в Муфтах А1 и прочих где применяются КУ-3260 кассеты, включайте в базовый комплект два самореза для крепления кассеты... А то во время проверки всей муфты рефлюком, до установки прозрачной крышки кассеты, трудно крепить...

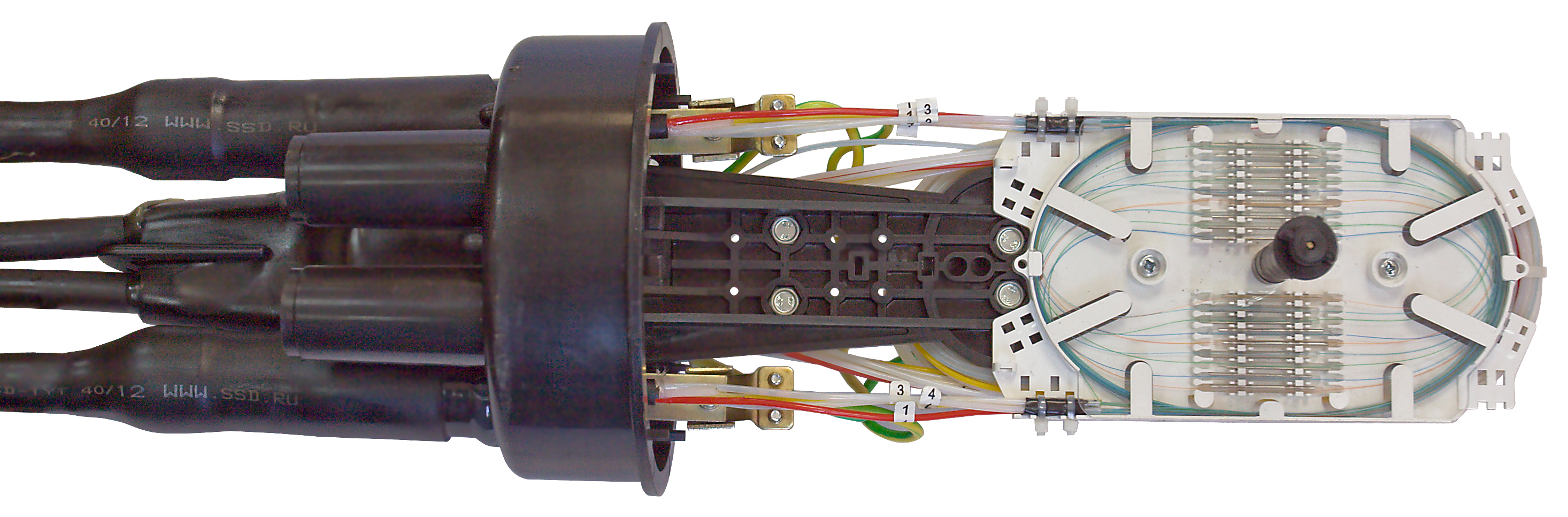

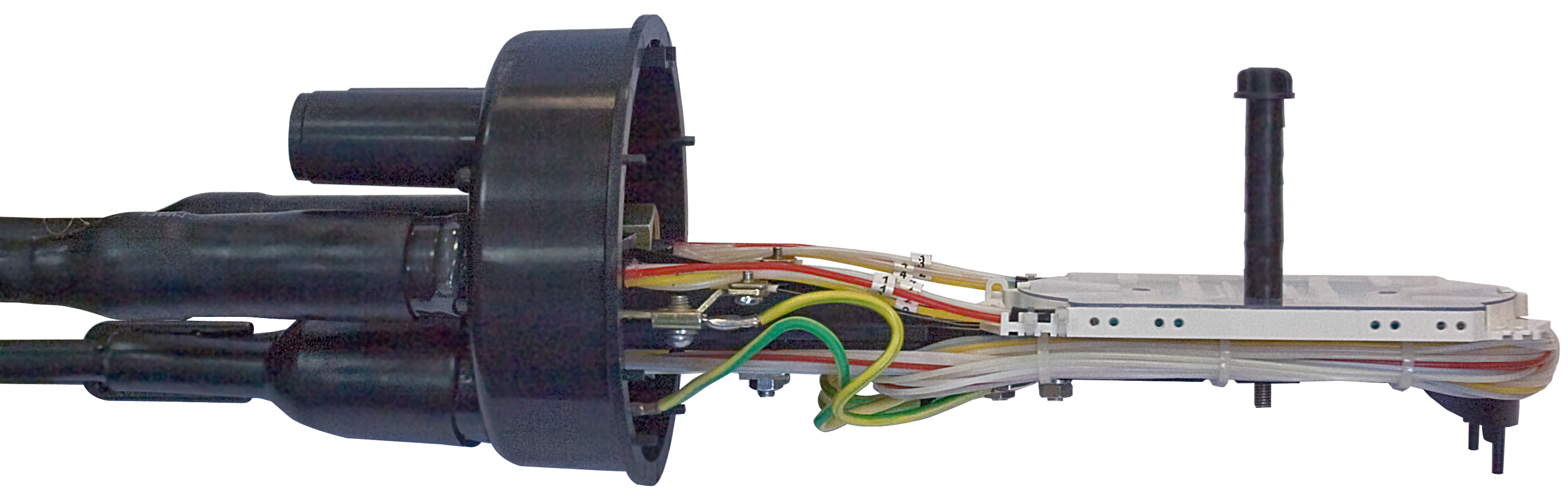

На фото муфта ждет протокола монтажа муфты, с схемой разварки волокон. Пакет с силикагелем уже стрепсом притянут к стойке, перед закрытием кожухом, пакет просто раскрывается, но силикагелевый мешок находится в пакетике, также в отдельный пакет протокол с схемой разварки, и также хомутиком к основанию. Маркировка модулей-волокон делаю в кассете- так как если заходят 3-4 модуля одного цвета под изолентой уже трудно определить какой пучок...





Share this post


Link to post
Share on other sites
А, вот что хотел сказать представителям ССД :), в Муфтах А1 и прочих где применяются КУ-3260 кассеты, включайте в базовый комплект два самореза для крепления кассеты... А то во время проверки всей муфты рефлюком, до установки прозрачной крышки кассеты, трудно крепить...

А вы покупайте муфты не столетней давности ;) Во всех новых модификациях уже пару месяцев как все муфты комплектуются десятком саморезов. Кстати в новых муфтах сейчас и кронштейн другой для крепления кассет - их стало больше помещаться.

Share this post


Link to post
Share on other sites
Guest Иваныч

Бедная - Россия мать - куды ей в совеременный мир - так все в России.....

Share this post


Link to post
Share on other sites

Зачем вообще изготавливают ящики без дна? Пока видел только на примере атмосферной оптики.

Share this post


Link to post
Share on other sites

Могу рассказать так сказать из первых уст :) так как 90% фотографий было сделано мной... Сетку начинали делать мы, в 2007 году, Только КТВ- оптику, в начале 2007 года были нормальные кроссы- остатки былой роскоши остались на этой фото ( http://www.armkk.ru/_ph/2/2/328492187.jpg )

сначала производился монтаж потом уже силами самой организации ставились выше самодельные шкафы... в конце 2007 года сеть решила расстроится и давать Инет- при этом денег было - кот наплакал... Пригласили-помогите настроить свичи, серваки итд итп... Настроили, дали им переходники SC-APC SC-UPC первоначально т.к. волокон было мало- было решено делать кольцо... по существующим линиям...

Один микрорайон был задуман на звезду проброшена оптика(фото этого района как раз и представлен в этом ужастике )- мы пришли поставили наговские кроссы(надо будет сделать что внутри кросса )... по самому дешевому варианту вывели патчкорд... Проблема с предварительным вводом оптики отпадала, Шкаф должен был иметь "дырку" для ввода кросса с кабелями через низ... Шкафы будут сделаны и установлены позже...



Второй микрорайон был уже готов, для уменьшения бюджета- Попросили сделать на кассетах от МТОК КУ-01-М, которая также будет - закреплена на стенку, час Х надо только приехать и - только обварить, Пошли работать-смотреть и устанавливать, и обалдели....

http://nag.ru/articles/horror/17167/uzhastiki.html

http://img.nag.ru/images/17167/img_ugaszoro_u1.jpg

http://img.nag.ru/images/17167/img_ugaszoro_u2.jpg

http://img.nag.ru/images/17167/img_ugaszoro_u3.jpg

http://img.nag.ru/images/17167/img_ugaszoro_u4.jpg

http://img.nag.ru/images/17167/img_ugaszoro_u5.jpg



Фото было представлено директорам - прошло уже 3 года Сеть Сама купила себе уже два сварочника, нанимали интеграторов других, но нечего не поменялось :) :(, а даже усугубилось, недавно пришлось делать уже другую сеть, во время работы были сфотканны эти ужастики..

http://nag.ru/articles/horror/19920/uzhasy...terinburga.html

http://nag.ru/articles/horror/19767/uzhasy...ih-gorodov.html

http://www.armkk.ru/photo/elektron/2/

Были нагу высланы и другие ужастики этой сети но смысл :)?



Share this post


Link to post
Share on other sites

Блин, в моих муфтах даже я сам не всегда разберусь, че где когда куда зачем и как я наварил....

Поеду ка я к тебе учиться :)
