схема шейпинга нужно мнение

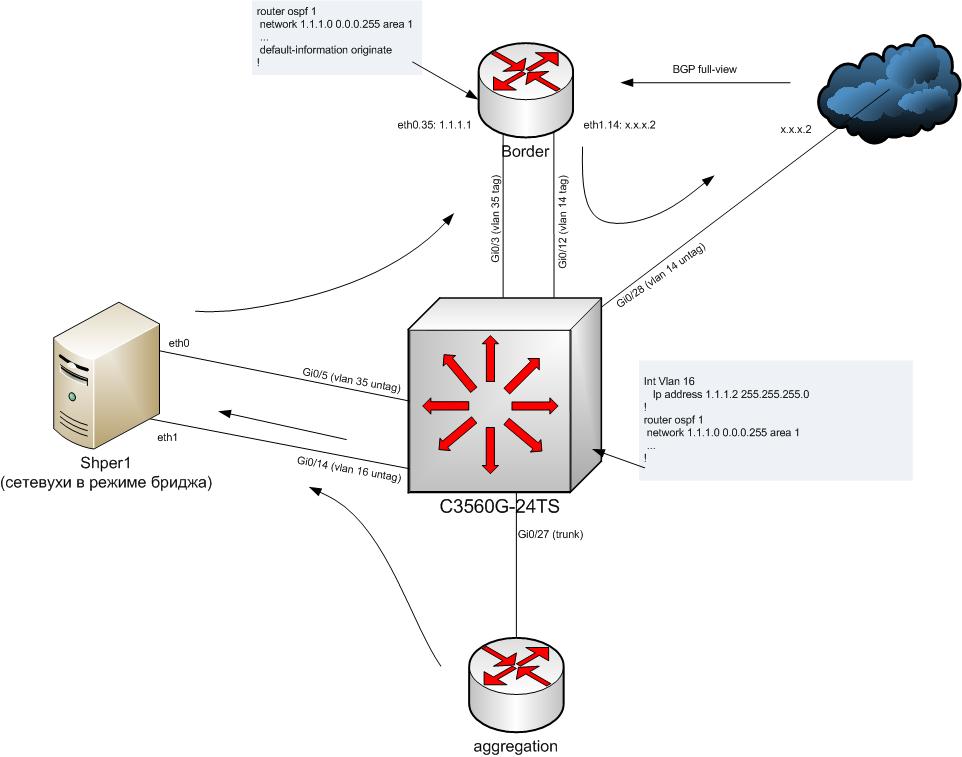

имеется схема


ps: на самом деле бордера 2 и на каждом full-view, на случай падения основного



вопросы:

* прожует ли циска 3560G трафик, если будет несколько Up link-ов (по 1G)

* сможет ли распределять трафик на несколько шейперов к примеру route-map-ами (не сдохнет ли на потоках 500Мбит/с и более в полном дуплексе)

* возможно ли сделать так, чтобы машруты для разных сетей приходили по разным виланам, реализуя это на iBGP между бордером и циской несколькими пирами, чтобы не использовать route-map



приветствуется любая критика

Share this post


Link to post
Share on other sites

vrf-lite вам поможет.

Share this post


Link to post
Share on other sites

Клиенты в аггрегации PPPoE, чей трафик хотите роут мапом раскидвать?

Edited by rus-p

Share this post


Link to post
Share on other sites

1. Потянет, 3560 ограничена не производительностью, а размером tcam. Ну а если включается процесс-свитчинг, уже про какую то производительность речи нет.

2. А на основании чего зазделять роутмапами? Может несколькими маршрутами сделать?

3. У нас отделен vrf в сорону бордера, шейпер торчит одним концом в vrf-бордеров, другим в vrf-локальной сети. Все L3, но у каждого vrf своя таблица маршрутизации - друг с другом никак не пересекаются.

Share this post


Link to post
Share on other sites
Клиенты в аггрегации PPPoE, чей трафик хотите роут мапом раскидвать?
PPPoE нету, есть чистый ethernet





А на основании чего зазделять роутмапами? Может несколькими маршрутами сделать?
да это и имелось в виду, хотел разделять примерно так: 10.0.0.0/9 в одну сторону и 10.128.0.0/9 в другую сторону



буду смотреть в сторону vrf

Share this post


Link to post
Share on other sites
1. Потянет, 3560 ограничена не производительностью, а размером tcam. Ну а если включается процесс-свитчинг, уже про какую то производительность речи нет.

2. А на основании чего зазделять роутмапами? Может несколькими маршрутами сделать?

3. У нас отделен vrf в сорону бордера, шейпер торчит одним концом в vrf-бордеров, другим в vrf-локальной сети. Все L3, но у каждого vrf своя таблица маршрутизации - друг с другом никак не пересекаются.

В чем смысл на vrf разбивать, почему просто по src IP не заворачивать на шейпер когда из локалки течет, и по dst IP в шейпер когда из интернета (некст хоп менять в обоих случаях в роутмапе) ?

Если нагнется шейпер, как трафик уйдет наверх в случае с vrf ?



Share this post


Link to post
Share on other sites

планируется 2 шейпера, и между ними по vrf анонсить разные default route

при падении одного весь трафик должен пойти через другого

Share this post


Link to post
Share on other sites
