линк 15км подскажите как влезть в мозги DAP 2553

Есть 3 точки доступа D-link DAP 2553. Одна расположена высоко, над горой на высоте 500 метров, стоит в режиме Access Point. Она должна обеспечивать связь между двумя другими, расположенными по разные стороны горы, они стоят в режиме Wireless Client. У всех 3-х точек я центральную антенну подключил к усилителю, т.е. эта антенна становится передающей (25 dBm). Расстояние между верхней и нижней точкой 10 км по прямой видимости. По всем расчётам связь должна быть, но её нет. Подключал направленные антенны, не помогает. Коллега делал почти аналогичную операцию с дешёвой точкой dlink и тем же усилителем. У него получилось за счёт того что ему верхняя точка нужны была только как передающая, при установке прошивки он отключил подтверждение доставки пакетов. Т.е. я думаю из-за большого расстояния нужно увеличить время подтверждения доставки пакетов, но как это сделать? как залезть в мозги точки, в прошивку, и изменить этот параметр?

подскажите пожалуйста


Share this post


Link to post
Share on other sites

Диаграмма направленности вашей круговой антенны не попадает в зону ваших клиентов.

В вашем случае нужно использовать на горе 2 точки в режиме AP соединенные кабелем, и каждая со своей направленной антенной точно на антенну клиентов. То есть она должна быть наклонена сильно вниз.



И лучше использовать для этой цели микротик.

На горе Rb433 + 2 карты R52Hn, 2 параболика на 24дб. У клиентов Rb411 + R52Hn и параболик 24 или 27дб.

Share this post


Link to post
Share on other sites

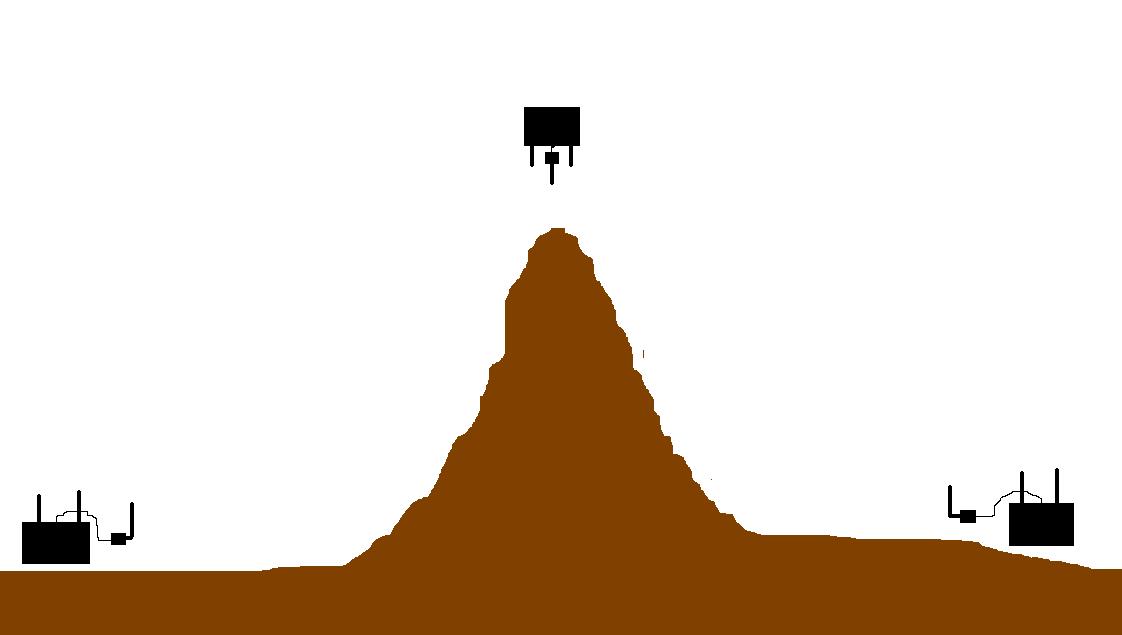

диаграмма направленности круговой антенны попадает в зону клиентов, не обращайте особого внимания на рисунок, это я накидал для большей наглядности ситуации. В реале расстояние между горой и клиентом на много больше чем между точкой на вершине и землёй (10км и 500м соответственно). Повторюсь, у коллеги была такая же ситуация в тех же условиях, связь была, т.е. всё в порядке с диаграммой направленности. Ещё эти клиенты часто передвигаются, поэтому приходится использовать круговые антенны на верхней точке, у клиентов конечно можно поставить направленные. Но пока не решён вопрос с настройкой времени подтверждения доставки пакетов, толку мало...



Edited by sniper

Share this post


Link to post
Share on other sites

А вы уверены что ваши точки могут работать на таких расстояниях?

Получается они у вас уже куплены и вы хотите использовать их, жалко только что для этого надо их перешивать во что-то другое. Конкретно по этой теме подсказать не могу.

Но если вы хотите иметь стабильную связь все же используйте хотя бы наносы и буллеты, всяко лучше будет - это если по дешевому делать.

Share this post


Link to post
Share on other sites

Да, весь вопрос в том как их перешить? что-куда подсоединить, где взять прошивку или влезть в родную и поменять параметры соответствующие? как это вообще в принципе делается я просто не представляю, поэтому и спрашиваю... может мою тему было бы корректнее разместить в разделе "Программное обеспечение (software)" ?

И ещё, есть там в настройках параметр ACK-Timeout, варьируется от 48 до 200 на частоте 2400, т.е. это примерно от 3750м до 26550м. Но даже при ACK-Timeout 48 пинг при расстоянии 500м идёт с потерями 75%.

Edited by sniper

Share this post


Link to post
Share on other sites

Для таких линков нужно другое оборудование. С тем что у вас работать стабильно не будет. Ставьте другое, какое именно я вам уже написал.

Share this post


Link to post
Share on other sites
