Пожскажите с топологией сети и оборудованием

Здравствуйте Уважаемые Гуру форума!

Решил сделать домовую сеть у себя на микрорайоне (кол-во домов 42 5-этажек).

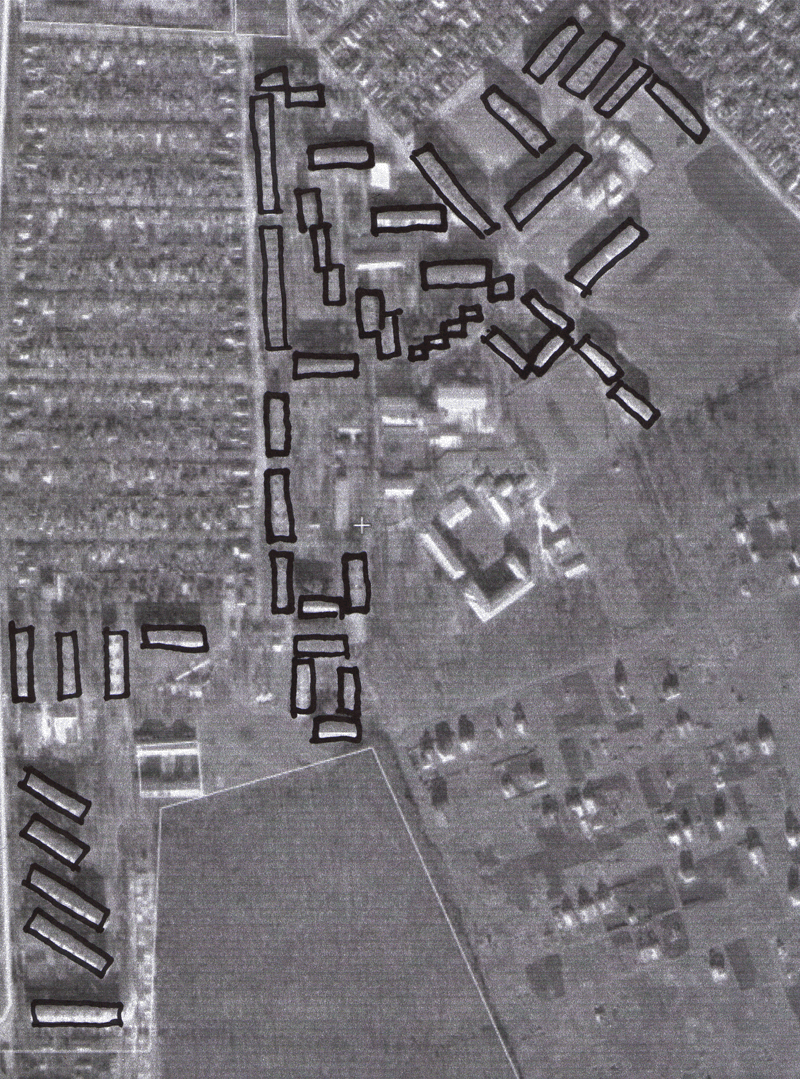

Вот карта микрорайона - post-73114-1288543991_thumb.png

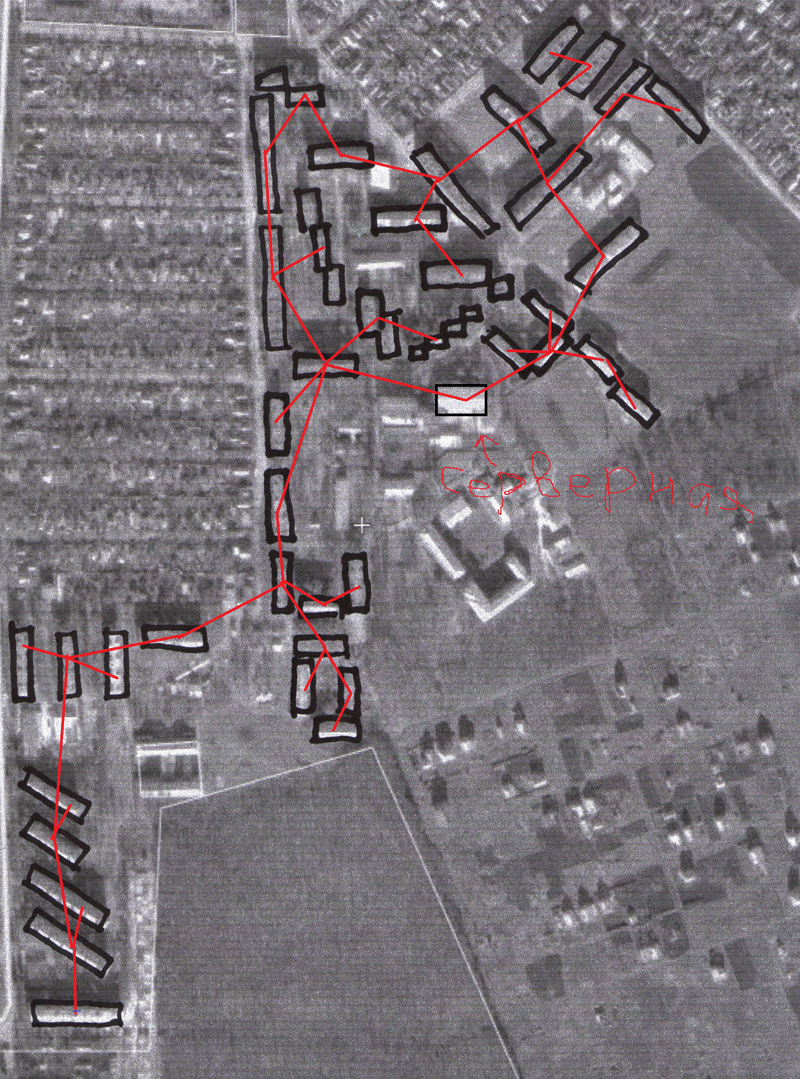

Вот топология, которую я выбрал - post-73114-1288543548_thumb.png

Красным обозначена оптика(ее кидать буду по крышам), на каждый дом планирую по свичу (для начало где-то 8 портового) к абонентам пролаживать с чердака витуху.

Подскажите правильно ли я составил топологию сети? Какое недорогое оборудование можно использовать в серверной, если рассчет где-то на 300 абонентов? Какие свичи можно использовать?



P.S. Строго не судите за топологию, я в этом не ас)

Share this post


Link to post
Share on other sites

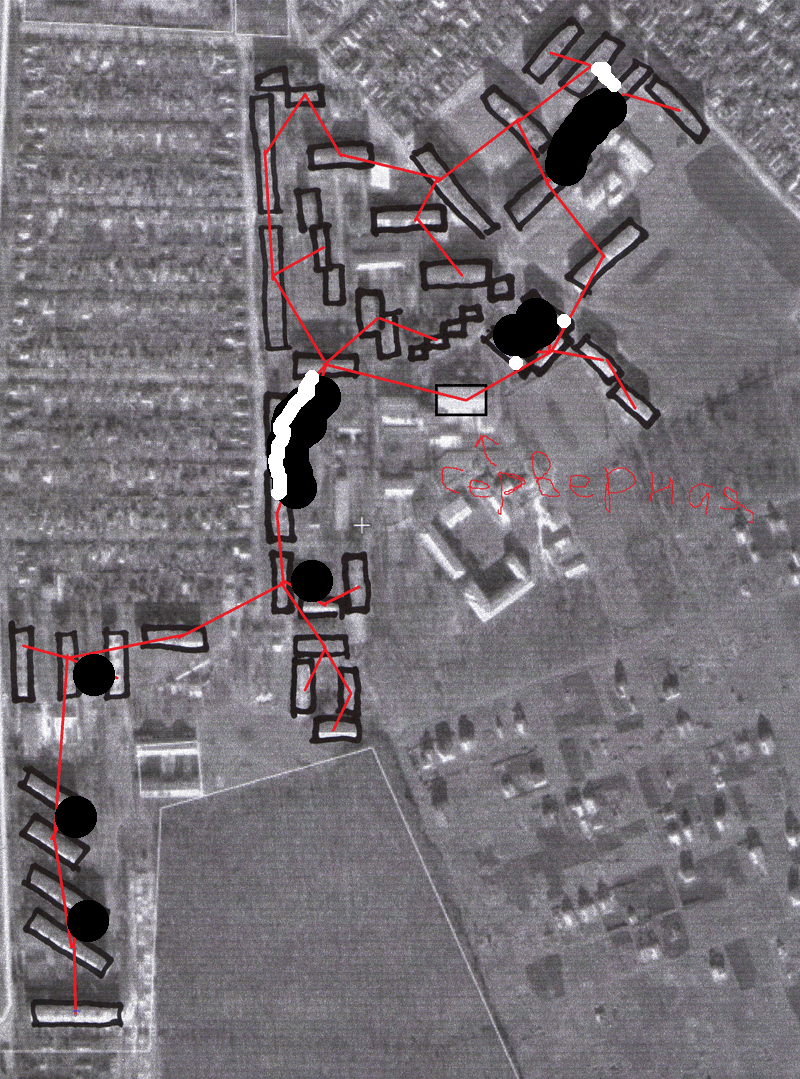

Как минимум вашу схему надо изменить в таком ключе.


Остальное нужно по более конкретным данным.

Edited by Kostja

Share this post


Link to post
Share on other sites

при таком количестве домов в ядро кат 3550 на 48 портов и жилу в каждый дом из ядра. резерв от толщины кошелька. 24 вполне укладывается в начало маршрута, дальше тоньше. промежуточные узлы - зло. вот ящики лучше сразу ставить правильные. а то расти буде некуда.

100 тыр оптика, 100 ящики, 150-200 активка.

Edited by kf72

Share this post


Link to post
Share on other sites
при таком количестве домов в ядро кат 3550 на 48 портов и жилу в каждый дом из ядра. резерв от толщины кошелька. 24 вполне укладывается в начало маршрута, дальше тоньше. промежуточные узлы - зло. вот ящики лучше сразу ставить правильные. а то расти буде некуда.

100 тыр оптика, 100 ящики, 150-200 активка.

От каталиста предлагаете пачку 100-мегабитных конвертеров? Я бы так не советовал бы.

В первоначальной схеме кстати есть кольцо. Я бы от кольца отказался бы в случае использования оборудования разных вендоров (а так часто и строят).

Стараться сводить все волокно в центр. Но думаю в итоге будет витая пара между домами ;)



Share this post


Link to post
Share on other sites
Стараться сводить все волокно в центр. Но думаю в итоге будет витая пара между домами ;)
гигабитной сфпшке в ядре должна соответствовать такая-же на доступе, а гигабит на 300 абонентов - совершенно другой ценник.



Share this post


Link to post
Share on other sites

Топикстартеру почитать:

http://www.nag.ru/articles/reviews/15693/t...ey-chast-1.html

http://www.nag.ru/articles/reviews/15743/t...ey-chast-2.html

http://www.nag.ru/articles/reviews/15712/t...ey-chast-3.html



Размалевать бизнесплан. Начтите с этого.

Много рисовать считать и думать по поводу оборудования и топологии. Здесь в форуме все сто раз обсуждалось. Пройдитесь по архиву.



Строить на оптике. Стараться использовать заземление и качественное электропитание.

Очень стараться использовать моновендорность на активе.

Изначально все документировать насколько можно подробно.

Share this post


Link to post
Share on other sites

можно намного упростить смену подключения домов

следует учитывать сколько волокон.

то есть 8 волоконный кабель или 16 а может 48 в каждом случае количество домов на кабель будет разное (по жиле на дом :) )

намного удобнее кабель тащить последовательные через все дома (и на каждый дом разваривать по волокну) чем строить из него "звезду"



имхо все эти дома можно опутать 3 линиями 12 (16) жильным кабелем (только несколько домов все таки придется подключить от последних домов в обратку по свободным волокнам )

логически строить классическую звезду



ps и сразу определитесь между домами и узлом будет 1 гигабайт или 100 мегабит (стоимость в конвертерах свичах)

Edited by mukca

Share this post


Link to post
Share on other sites
можно намного упростить смену подключения домов
+1

Узел в центр от него 3-мя лучами 16-ти жильный и кусочек 24-ки, потом сможете легко все это модернизировать не перетягивая оптику.

ИМХО если строить то сразу на гигабит и без конверторов. На 300 абонентов все что угодно? 3100-24tg например парочку

Share this post


Link to post
Share on other sites

роутер на freebsd, инет pptp (l2tp) на mpd под freebsd

и будет вам щастье (может быть)

но вначале все таки почитайте книжки сайты документики

http://www.nag.ru/projects/book/

ps судя по нику кто то в Армавире решил сделать локалочку :D

Edited by mukca

Share this post


Link to post
Share on other sites
только несколько домов все таки придется подключить от последних домов в обратку по свободным волокнам
объясните мне смысл этого деяния......



Share this post


Link to post
Share on other sites
только несколько домов все таки придется подключить от последних домов в обратку по свободным волокнам
объясните мне смысл этого деяния......

скучно жить.

экономия на "спичках".

Share this post


Link to post
Share on other sites

Странно :) мой город(Россия) http://wikimapia.org/#lat=44.9897&lon=...amp;l=1&m=b ... но такого района я не встречал у нас...

Если краснодарский край то можем под ключ сделать вам сеть...

Share this post


Link to post
Share on other sites
объясните мне смысл этого деяния......

на последний свич идет 1 волокно. а если возьмем и "оконечим" остальные волокна???

получим что от этого свича у нас есть "количество волокон в кабеле" - 1 волокно

ставим чтонибуть типа des-3200-28 + SFP модули (а если 3100-24TG + sfp то вообще класс)



скучно жить.

экономия на "спичках".

да экономия.

очень актуально когда дома идут вряд и домов больше чем волоков в оптике которая есть в наличие.

актуально когда где то ломается волокно/сварка и нужно срочно запустить дом...

...



Странно :) мой город(Россия) http://wikimapia.org/#lat=44.9897&lon=...amp;l=1&m=b ... но такого района я не встречал у нас...

Если краснодарский край то можем под ключ сделать вам сеть...

ыыы сдрасте..

тоже по нику решил по нику что с Армавира/?!
