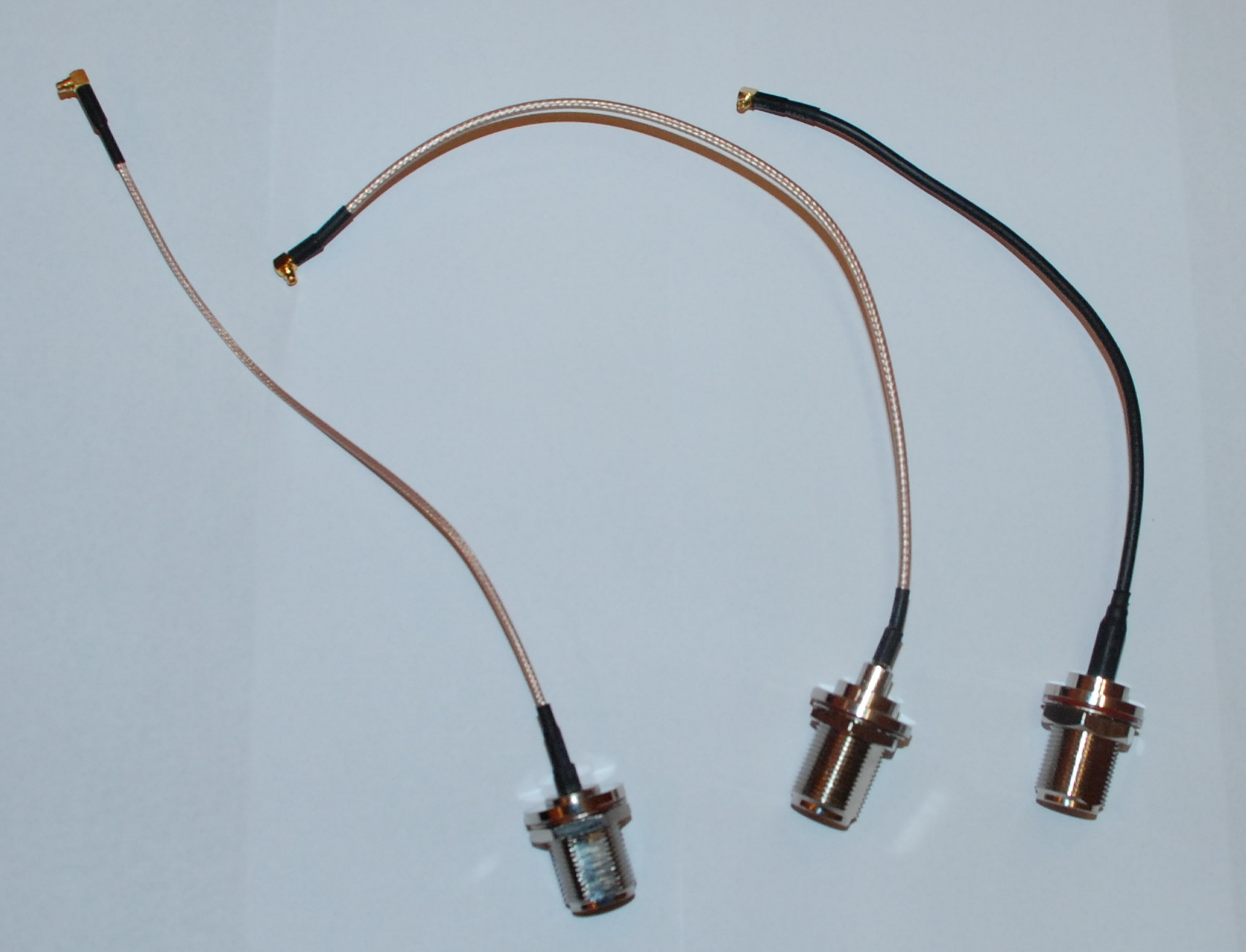

zulu_radist Posted October 8, 2010 Posted October 8, 2010 Сегодня получил посылку с оборудованием. На удивление пришло 3 разных пига MMCX N-type female. Смотрите аттач. Первый точнкий, на изгиб средне жесткий. Второй толстый на изгиб жесткий. Третий толстый на изгиб мягкий. Больше всего стремает последний, такое ощущение что ручная работа пьяного китайца, даже термоусадка не до конца усажена. Как идентифицировать "правильные" пигтейлы без наличия измерительного прибора? Вставить ник Quote
SSD Posted October 8, 2010 Posted October 8, 2010 Сегодня получил посылку с оборудованием.На удивление пришло 3 разных пига MMCX N-type female. Смотрите аттач. Первый точнкий, на изгиб средне жесткий. Второй толстый на изгиб жесткий. Третий толстый на изгиб мягкий. Больше всего стремает последний, такое ощущение что ручная работа пьяного китайца, даже термоусадка не до конца усажена. Как идентифицировать "правильные" пигтейлы без наличия измерительного прибора? Пробовать на столе с заведомо рабочей картой. Вставить ник Quote
zulu_radist Posted October 8, 2010 Author Posted October 8, 2010 Кстати кто работал с картами R52Hn скажите как они греются? У меня сейчас 2 экземпляра, новые с упаковки, один нормальный теплый, второй нагревается за 2 минуты как утюг, не притронуться, можно получить ожог. Брак? Вставить ник Quote
SSD Posted October 8, 2010 Posted October 8, 2010 Кстати кто работал с картами R52Hn скажите как они греются?У меня сейчас 2 экземпляра, новые с упаковки, один нормальный теплый, второй нагревается за 2 минуты как утюг, не притронуться, можно получить ожог. Брак? На работу это как то влияет? Когда тестил эти карты на столе, были теплые, ожогов никаких нет. Вставить ник Quote
zulu_radist Posted October 8, 2010 Author Posted October 8, 2010 ну на столе работает, видит соседнюю карту))) поставил их только что в разные борды 411, так и есть, одна теплая вторая реально утюг. Точно паленая, в понедельник отправлю взад. Вставить ник Quote
Saab95 Posted October 8, 2010 Posted October 8, 2010 А по цвету они не отличаются? Помнится попалась карточка темнее чем все остальные, и когда я подключал пигтейл только обратил на это внимание - решил вынуть ее и отложить проверить. Стал отключать пигтейл и он отвалился вместе с разъемом=) ну я ее вместе с пигтейлом положил в пакетик и отправил назад. Поменяли. Вставить ник Quote

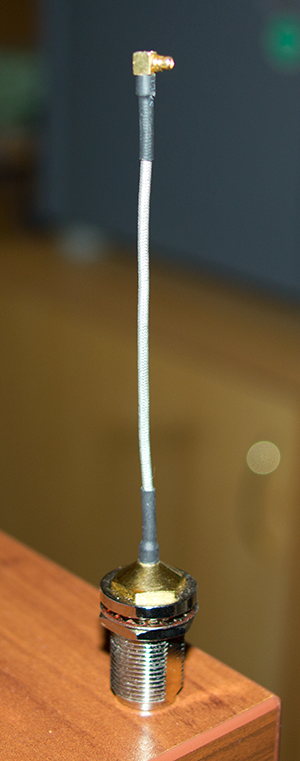

Ainy Posted October 8, 2010 Posted October 8, 2010 Сегодня получил посылку с оборудованием.На удивление пришло 3 разных пига MMCX N-type female. Смотрите аттач. Первый точнкий, на изгиб средне жесткий. Второй толстый на изгиб жесткий. Третий толстый на изгиб мягкий. Больше всего стремает последний, такое ощущение что ручная работа пьяного китайца, даже термоусадка не до конца усажена. Как идентифицировать "правильные" пигтейлы без наличия измерительного прибора? который посредине должен быть лучше остальных. - а вот так выглядит "правильный". Вставить ник Quote
Saab95 Posted October 8, 2010 Posted October 8, 2010 Ага=) у меня как раз такие тоже есть - те что по центру. Значит вот какие они, правильные пигтейлы. Вставить ник Quote
L-ZiX Posted October 8, 2010 Posted October 8, 2010 а вот так выглядит "правильный". Какой тип кабеля в правильном? Вставить ник Quote
zulu_radist Posted October 9, 2010 Author Posted October 9, 2010 Ainy, спасибо, теперь надо бы с торгашами разобраться почему мне прислали разные, будем требовать такие как посередине))). Вставить ник Quote
SSD Posted October 9, 2010 Posted October 9, 2010 Сегодня получил посылку с оборудованием.На удивление пришло 3 разных пига MMCX N-type female. Смотрите аттач. Первый точнкий, на изгиб средне жесткий. Второй толстый на изгиб жесткий. Третий толстый на изгиб мягкий. Больше всего стремает последний, такое ощущение что ручная работа пьяного китайца, даже термоусадка не до конца усажена. Как идентифицировать "правильные" пигтейлы без наличия измерительного прибора? который посредине должен быть лучше остальных. - а вот так выглядит "правильный". Пигтейл номер 3 как у ТС на картинке, работает точно так же как Ваш "правильный". От вида пигтейла ничего не зависит, зависит от качества изготовления. Пигтейлы клепают все кому не лень, а вот качество у всех разное. Вставить ник Quote
porozut Posted October 9, 2010 Posted October 9, 2010 Сегодня получил посылку с оборудованием.На удивление пришло 3 разных пига MMCX N-type female. Смотрите аттач. Первый точнкий, на изгиб средне жесткий. Второй толстый на изгиб жесткий. Третий толстый на изгиб мягкий. Больше всего стремает последний, такое ощущение что ручная работа пьяного китайца, даже термоусадка не до конца усажена. Как идентифицировать "правильные" пигтейлы без наличия измерительного прибора? который посредине должен быть лучше остальных. - а вот так выглядит "правильный". Пигтейл номер 3 как у ТС на картинке, работает точно так же как Ваш "правильный". От вида пигтейла ничего не зависит, зависит от качества изготовления. Пигтейлы клепают все кому не лень, а вот качество у всех разное. +5 =))) Раз 20 попадал на плохие пигтейлы !-хотя выглядели они все одинаково (как правильный) =))) Вставить ник Quote
Ainy Posted October 9, 2010 Posted October 9, 2010 (edited) а вот так выглядит "правильный".Какой тип кабеля в правильном? Надо уточнить в спецификации, какой-то MIL китайский. Тут таких не продают.Пигтейл заводской и сделан под заказ естественно, включая длину кабеля. porozut Таких же точно врядле где-то кто мог видеть. Особенность, которая легко видна на фото - кабель ведет себя как медная проволока аналогичного сечения по изгибу итп. Экран двойной, поверхность мелкоплетеная медь луженая (внешний экран). Сам N-type не ширпотребовского типа, что тоже видно легко. Аирспан использует подобный кабель во внутренних пигтейлах в базах Микромакс. Если у кого плохое зрение - ничем помочь не могу. Так же как и тем кто пигтейлы покупает непонятно у кого поштучно, по пять итп, вместо того, что бы заказывать под свои корпуса по своей же спецификации. Edited October 9, 2010 by Ainy Вставить ник Quote
slv700 Posted October 10, 2010 Posted October 10, 2010 (edited) а вот так выглядит "правильный".Какой тип кабеля в правильном? Надо уточнить в спецификации, какой-то MIL китайский. Тут таких не продают.Пигтейл заводской и сделан под заказ естественно, включая длину кабеля. porozut Таких же точно врядле где-то кто мог видеть. Особенность, которая легко видна на фото - кабель ведет себя как медная проволока аналогичного сечения по изгибу итп. Экран двойной, поверхность мелкоплетеная медь луженая (внешний экран). Сам N-type не ширпотребовского типа, что тоже видно легко. Аирспан использует подобный кабель во внутренних пигтейлах в базах Микромакс. Если у кого плохое зрение - ничем помочь не могу. Так же как и тем кто пигтейлы покупает непонятно у кого поштучно, по пять итп, вместо того, что бы заказывать под свои корпуса по своей же спецификации. Пигтейлы отличаются типом коннектора по радио, типом кабеля ( определяющим потери и др параметры), и качеством пайки ( обжима ) разьемов к кабелю.Коннекторы бывают разные, самый неудачный -UFL . У него слабое крепление к разьему на радиокарте и подходит по толщине только тонкий кабель с высокими потерями. Оптимальный разьем MMCX. Также неплохие SMA, MMX. Для MMХ/MMCX может использоваться кабель RG 316, RG 405, LMR 100 и др. Параметры кабеля имеющие значение ( это сопротивление должно быть 50 ом , затухание - потери в dB, рабочие частоты, остальное не столь важно в бытовом wifi применении). Наиболее употребительные для бытового применения RG316,LMR100 или аналоги. Качественные пигтейлы - это с заводским обжимом-пайкой. Для професиионального применения кабель пигтейла должен быть специальный. В частности для снижения наводок применяется double shield semi rugged RG405. Для wifi тип кабеля не имеет значения, Прецизионные параметры пигтейла для туповатого wifi не критичны . Но в некоторых случаях хороший пигтейл не помешает и для wifi. Например , часто обсуждаемая проблема о возможности работы двух радиокарт на одном борде ( корпусе) также зависит от пигтейлов, которые дают наводки дург на друга. И применение пигтейлов с двойной оплеткой в этом случае не помешает. Edited October 10, 2010 by slv700 Вставить ник Quote
Saab95 Posted October 10, 2010 Posted October 10, 2010 И сколько примерно стоит один правильный пигтейл с двойным экранированием? Вставить ник Quote
L-ZiX Posted October 10, 2010 Posted October 10, 2010 RG405 ка я понимаю лучше чем RG316? Вставить ник Quote
slv700 Posted October 11, 2010 Posted October 11, 2010 И сколько примерно стоит один правильный пигтейл с двойным экранированием?Примерно +20% в опте при заказе на заводе. В розницу по моему их трудно найти, не возят. RG405 ка я понимаю лучше чем RG316?У каждого кабеля свои характеристки. RG405 толще RG316 и лучше по затуханию и др. Вставить ник Quote
SSD Posted October 11, 2010 Posted October 11, 2010 И сколько примерно стоит один правильный пигтейл с двойным экранированием?Примерно +20% в опте при заказе на заводе. В розницу по моему их трудно найти, не возят. RG405 ка я понимаю лучше чем RG316?У каждого кабеля свои характеристки. RG405 толще RG316 и лучше по затуханию и др. Находил в розницу, цена в районе 40-50$ за пигтейл, что есть полный бред ИМХО. Вставить ник Quote
L-ZiX Posted October 11, 2010 Posted October 11, 2010 Находил в розницу, цена в районе 40-50$ за пигтейл, что есть полный бред ИМХО. Уточни за какой пигтейл? RG405 ? Вставить ник Quote
SSD Posted October 11, 2010 Posted October 11, 2010 Находил в розницу, цена в районе 40-50$ за пигтейл, что есть полный бред ИМХО.Уточни за какой пигтейл? RG405 ? Да. Вставить ник Quote
Alex_E Posted October 11, 2010 Posted October 11, 2010 Народ, вот вы тут пигтейлы сравниваете. а кто из вас меряет скажем КСВ вашего фидера, или скажем АЧХ купленного/поставленного пигтейла:)? Я уж молчу мерять панорамой устанавленную антенну. Если вы сами видите что держите в руках дерьмо, а такие пигтейлы видно сразу то и не парьтесь выбросьте:) Вставить ник Quote
L-ZiX Posted October 11, 2010 Posted October 11, 2010 Находил в розницу, цена в районе 40-50$ за пигтейл, что есть полный бред ИМХО.Уточни за какой пигтейл? RG405 ? Да. 7 баксов на ибее. Пруф надо? Вставить ник Quote
SSD Posted October 11, 2010 Posted October 11, 2010 Находил в розницу, цена в районе 40-50$ за пигтейл, что есть полный бред ИМХО.Уточни за какой пигтейл? RG405 ? Да. 7 баксов на ибее. Пруф надо? Надо не спрашивать, а прикладывать. ;) Вставить ник Quote
L-ZiX Posted October 11, 2010 Posted October 11, 2010 (edited) Надо не спрашивать, а прикладывать. ;) Даже по 6 баксов. З.Ы. бросай уже оверквотить :-) Edited October 11, 2010 by L-ZiX Вставить ник Quote
SSD Posted October 11, 2010 Posted October 11, 2010 Надо не спрашивать, а прикладывать. ;) Даже по 6 баксов. З.Ы. бросай уже оверквотить :-) Похож. Добавлю в закладки. :) Вставить ник Quote
