Мелкий ремонт питания в DES-3028 Разбираемся с вторичными цепями питания

Ну-с, коллеги. Сочувствую вам. Вот он и настал, тот день, когда ваш любимый, надёжный DES-3028 не захотел загружаться после очередного сбоя питания. Просто светит загадочно всеми индикаторами поочередно и всё тут.

Вы уже представляете себе судорожный поиск замены, поездку в сервис и т.д. вы в печали…

Со мной была почти та же картина. Только в сервис я не собирался – я знал что мне там скажут «так ваш свич не на гарантии, платите за ремонт, ремонт займет х рабочих дней».

Так мне не годится. Попробую-ка я сам…

Итак, для начала – симптомы и краткий анализ:

- питание вроде как есть

- однако свитч явно не грузится

- вместо этого - часто моргает светодиодная индикация по всем портам

- связи нет никакой, в том числе через консоль

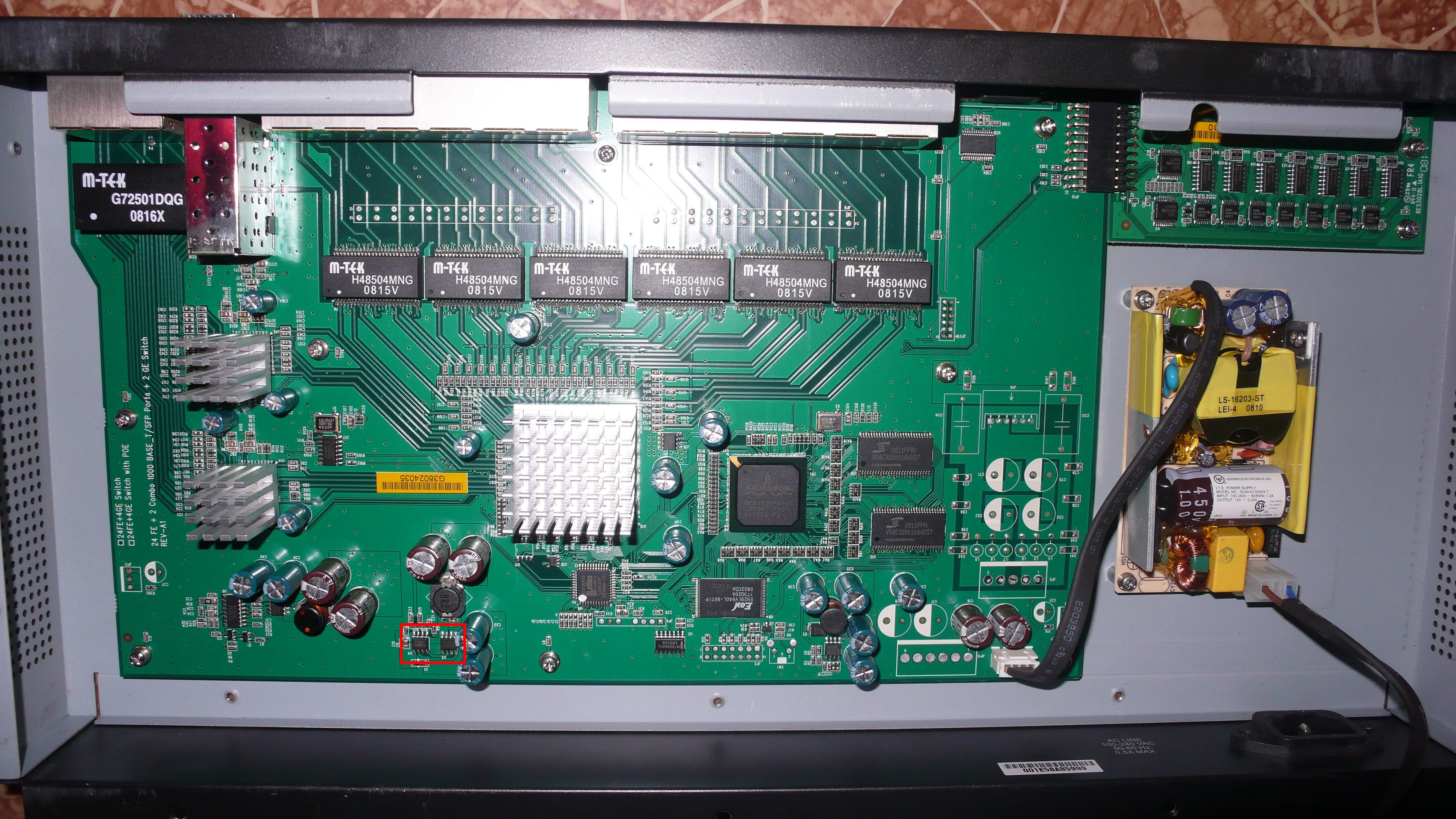

Что ж, вскрываем:

ЧУдно, видим блок питания, первым делом проверяем его. Для начала обычным тестером меряем напряжение. Тут всё как и положено: DC 12 V. На тестере это отлично видно.

Дальше можно предположить , что в этом напряжении имеет место заметная переменная составляющая, которая и не позволяет нормально запуститься процессору и загрузить систему. Вооружаемся осциллографом и проверяем форму напряжения. Как ни странно, переменной составляющей тут нет.

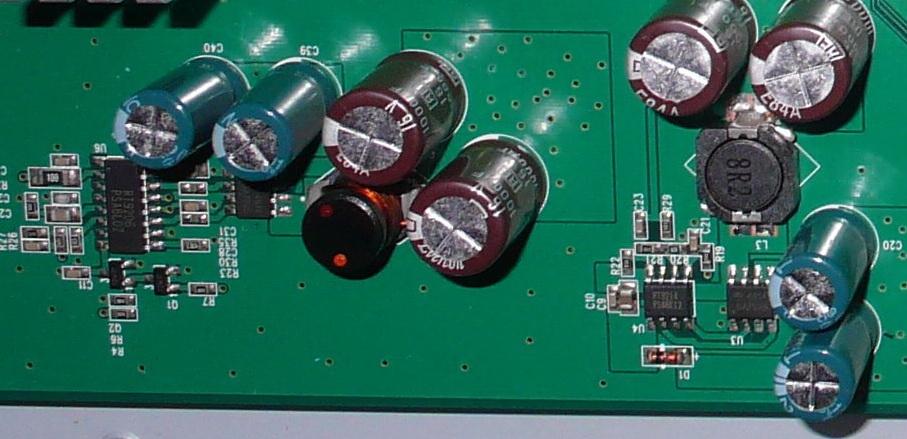

Чешем репу, и начинаем пристально рассматривать плату. Особенно элементы на ней. И вот тут обращаем внимание на микросхемки RT9214 и 4914(на фото выделены красным).


При ближайшем рассмотрении это оказываются дополнительные тракты питания для гигабитных портов. И это питание контролируется микропрограммой и центральным чипом, а мигание индикации – есть не что иное, как диагностика этого самого питания. И вот эти микросхемы стоят в этих трактах питания. Ну уж тут интернет в помощь. Находим даташиты на микросхемы и разбираемся что к чему.


Первый элемент: RT9214 (RICHTEK). По описанию – высокоэффективный драйвер ШИМ-контроллера для цепей вторичного питания логических цепей в компьютерной технике.

Оригинал со схемой, а так же даташит ищем здесь http://www.richtek.com/product_detail.jsp?s=318

Второй элемент – просто транзисторная микросборка фирмы Alpha & Omega Semiconductor, Ltd.

В составе – два MOSFET-транзистора с диодами Шоттки.

Ссылка на документацию: http://www.aosmd.com/web/products/product_...rtnumber=AO4914



Рассматриваем сабж дальше и видим, что схема включения почти не отличается от типовой для RT9214.

А раз так, то вооружаемся осциллографом и проверяем сигналы на ножках 2 и 4 RT9214. В моем случае частоты не наблюдалось. Что дало мне основания предположить неисправность ШИМ-контроллера. Для верности, можно еще прозвонить транзисторы на предмет пробоя. Соответственно, не должны прозваниваться накоротко переходы G1-D1, G1-S1, S1-D1, G2-S2, G2-D2, S2-D2 или по ножкам – 2-7, 2-1, 1-7, 4-3, 4-5, 3-5. Если хоть один переход звонится накоротко – сборка меняется целиком.

В моём случае помогла замена ШИМ-контроллера RT9214.



На плате присутствует еще один ШИМ-контроллер – RT9206 (установлен в цепях питания модулей miniGB IC). Возможно, в вашем случае неисправным окажется именно он. Проверяется он аналогично (контрольные ножки - 12 и 14). Ссылка на документацию: http://www.richtek.com/product_detail.jsp?s=316



Edited by ark_ll

Share this post


Link to post
Share on other sites

неплохо... +1



Share this post


Link to post
Share on other sites

ark_ll

Мне кажется, что вам нужно не домосети строить :)

Share this post


Link to post
Share on other sites

почему-же?

например я ремонтирую оптические приемники КТВ, магистральные усилители... линейки КТВшные, коммутаторы 3526 3028-БП, трансформаторы на входе... на 3526 и БП и трансы и микрухи... почему- мне просто интересно и руки не из жопы растут :) знакомым ремонтирую ноуты материнки :).

А по должности директор мелкой монтажной фирмы-15 человек монтируем оптику- провайдеров-сети КТВ под ключ...

Раньше работал-создал с 0 провайдерскую фирму...

Share this post


Link to post
Share on other sites

Спасибо ark_II.

Такая же проблема.



Подскажите, пожалуйста, где можно купить (заказать) RT9214 и 4914?



Коммутаторов на разбор нет.

Возможно замены существуют. Предлагают вместо RT9214 ставить FAN6520 или FP6321.



Какое напряжение должно быть на выходе этого преобразователя питания?

Edited by Aleksey
