Вопрос по рефлектограмме

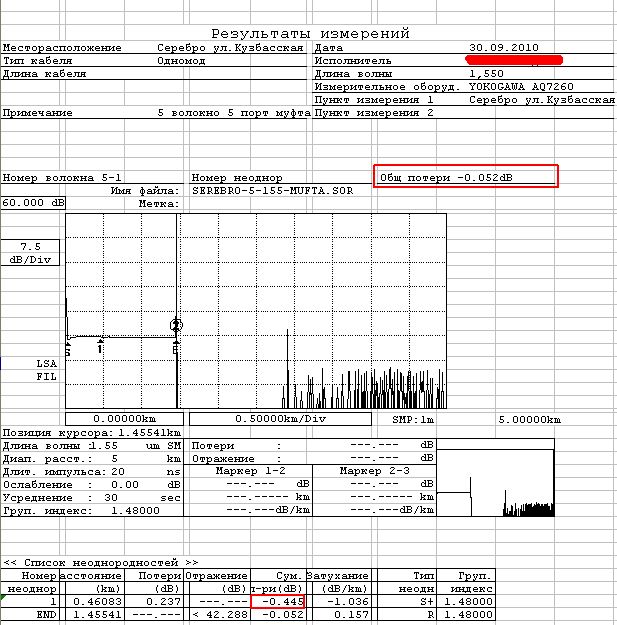

Вот есть такая рефлектограмма (см. рис). Вопрос: почему в первой строке результатов на неоднородности (там муфта) в графе "Суммарные потери" (выделено красным квадратом) стоит значение -0.445 dB, следующая строка END -0.052 dB. Общие потери (выделено красным квадратом справа) -0.052 dB. Как может получаться -0.052 dB если уже на первой неоднородности потери -0.445 dB?



Не пинайте сильно, измерениями занимаюсь недавно, учусь еще


Share this post


Link to post
Share on other sites

Смущает. Что я делаю не так? Объясните плиз подробнее

Share this post


Link to post
Share on other sites

скиньте в электронном виде сюда рефлектограмму

Share this post


Link to post
Share on other sites

Мерили без нормализующей катушки ?

Отрицательные потери - это сварка волокон разных типов/производителей.

Проводите измерения с обоих концов трассы и обрабатывайте программой. Получите истинную картину.

Edited by Ivan Rostovikov
