Тонкая настройка радио модулей в Mikrotik RouterBoard На примере, для достижения наилучшего результата

Уважаемые знатоки, неделю кручу настройки радио интерфейсов на Mikrotik RouterBoard 4.11

Железки: RouterBoard 600A / 4хR52H / 2400Mhz / 4xRAS-15W-90

Сделал скриншоты с действующими настройками:

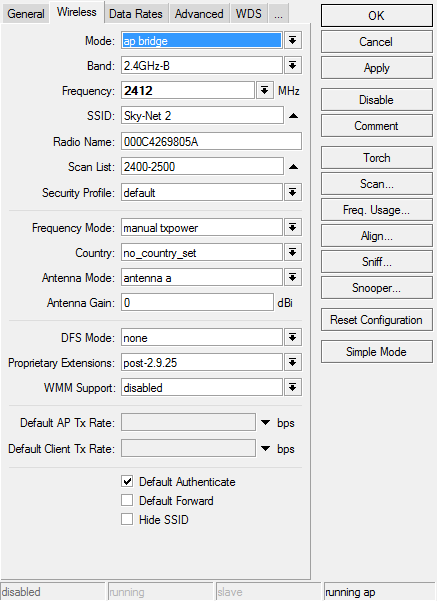

1) Антенны для 2.4, решил выставить тольк B стандарт, т.к. производитель заявляет максимальное усиление 25dBm (производитель заявляет что это 350mW, хотя по расчетам это лишь 316,23mW) и максимальную чувствительность радио модуля.

2) Частоты на разнесены на каждом радио модуле, и они таковы: 2412, 2427, 2447, 2462, постарался максимально разнести. Базовых станций всего 5 штук, антенны которые смотрят друг на друга, работают на разных частотах.

3) Scan List выставил в 2400-2500, экспеременитровал с 2300-2500, но разници не увидел, значение под вопросом.

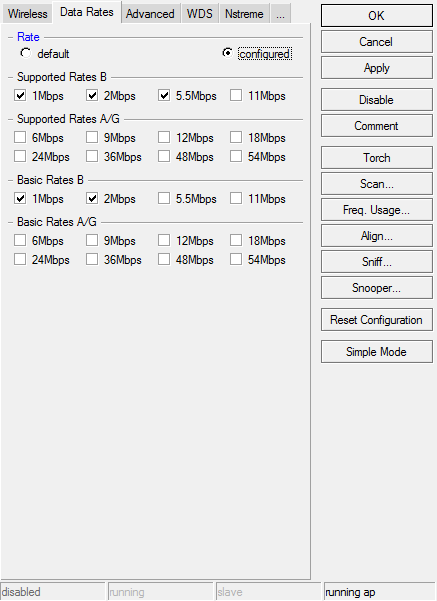

1) Как рекомендуют в статьях зажал частоты, суппортет больше чем бэйсик, опять таки из статьи. Пробовал зажимать на 1, 1-2, 5.5-11, значение тоже не постоянно.

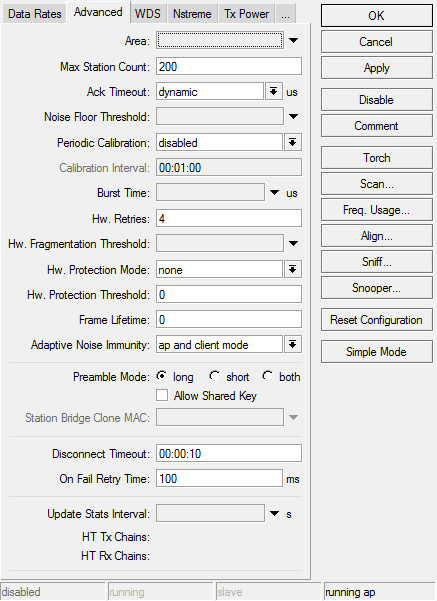

1) Периодичную калибрацию отключил, хотя кто то рекомендует включить, эксперементировал с интервалом калибрации, тоже не определено значение.

2) Adaptive Noise Immunity включил.

3) Преамбула стоит на both, на скрине ошибочка, тоже эксперементировал, так и не выяснил особого результата.

4) Дисконект таймаут выставил на 10 секунд.

5) остальное не трогал, есть мысли?





1) Включил поллинг, но вроде он работает лишь в сслучае клиента микротик, а не зоопарка.

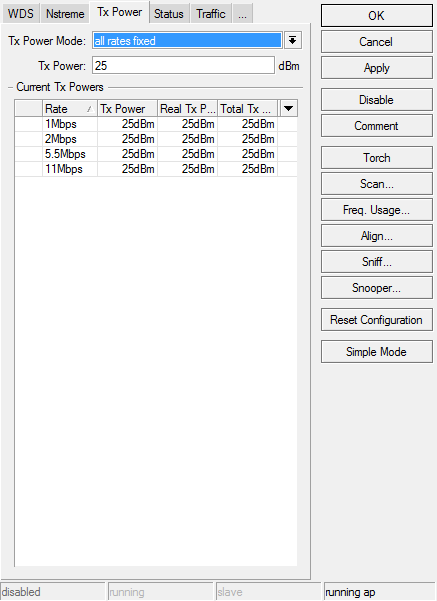

1) Выставил максимальное для карты на этом диапозоне 2,4B знаечние


1) Не разобрался какие значения норма а какие плохо, насколько понял чем большее значение Noise Floor тем лучьше (большее имеется ввиду что -100, -105 это лучьше чем -99, -97) Каковы оптимальные показатели?

2) Тот же вопрос с Overall Tx CCQ, так и не нашел вразумительного ответа в интернетах, каждый интерпритирует по своему.



Сейчас основная проблема - низкий сигнал, у меня дома 1-2 палочки на 300 метрах от БС, в квартире у стены с окном выходящим прямо на БС на том же уровне. Если подойти к окну то 3 палочки, на балконе 4, дом ЖБ, пользую бук(два). Клиенту рапортуют о невозможности подключиться при низком сигнале 1-2 палочки, иногда на 3х не цепляется. Так же жалобы на большой пинг (до 2000-3000) и потерю пакетов (до 50-40%) Клиенты - зоопарк, ноутбуки, точки, роутеры. База не нагружена никакими сервисами (VPN, DHCP и пр), всем этим занимается сервер на FreeBSD. К серверу все БС подключены оптикой, топология - звезда. Соединены в Cisco 3550.

Кто имеет опыт тонкой настройки, прошу помощи, устал эксперементировать. Задача максимально выжать из оборудования все возможности для стабильного и хорошего сигнала, скорость конекта значение не имеет, т.к. будет передаваться не больше 1 мегабита.

Заранее благодарен.







Share this post


Link to post
Share on other sites

Ставлю 50 баксов на то что проект не взлетит, т.е. 7 и более клиентов жить на базе не будут.

Share this post


Link to post
Share on other sites

Напрашивается суперчэнел и больший разнос частот.

Share this post


Link to post
Share on other sites

Первым делом замена антенн хотя бы на RFE=)

Второе - что если хотите подключать ноутбуки - используйте R52n т.к. у нее лучше чувствительность и она лучше улавливает слабые сигналы ноутбуков.

Антенны не будут глушить друг друга пока мало клиентов, так что разнос по частотам в данный момент не важен.

От B режимов надо уходить и работать в G-only.

Ну и последнее - отказатся от затеи подключать ноутбуки к базовым станциям.



Я участвовал в проекте "беспроводной район", так там чтобы покрыть территорию пришось просто ставить точки доступа по 6 штук на каждое здание на уровне 3-го этажа и основное внимание было уделено экранированию их друг от друга - результат заказчикам не понравился и все было демонтировано и установлено на крышах для работы на фиксированных клиентов.

Share this post


Link to post
Share on other sites
Уважаемые знатоки, неделю кручу настройки радио интерфейсов на Mikrotik RouterBoard 4.11

Железки: RouterBoard 600A / 4хR52H / 2400Mhz / 4xRAS-15W-90

Сделал скриншоты с действующими настройками:


1) Антенны для 2.4, решил выставить тольк B стандарт, т.к. производитель заявляет максимальное усиление 25dBm (производитель заявляет что это 350mW, хотя по расчетам это лишь 316,23mW) и максимальную чувствительность радио модуля.

2) Частоты на разнесены на каждом радио модуле, и они таковы: 2412, 2427, 2447, 2462, постарался максимально разнести. Базовых станций всего 5 штук, антенны которые смотрят друг на друга, работают на разных частотах.

3) Scan List выставил в 2400-2500, экспеременитровал с 2300-2500, но разници не увидел, значение под вопросом.




1) Как рекомендуют в статьях зажал частоты, суппортет больше чем бэйсик, опять таки из статьи. Пробовал зажимать на 1, 1-2, 5.5-11, значение тоже не постоянно.




1) Периодичную калибрацию отключил, хотя кто то рекомендует включить, эксперементировал с интервалом калибрации, тоже не определено значение.

2) Adaptive Noise Immunity включил.

3) Преамбула стоит на both, на скрине ошибочка, тоже эксперементировал, так и не выяснил особого результата.

4) Дисконект таймаут выставил на 10 секунд.

5) остальное не трогал, есть мысли?





1) Включил поллинг, но вроде он работает лишь в сслучае клиента микротик, а не зоопарка.




1) Выставил максимальное для карты на этом диапозоне 2,4B знаечние


1) Не разобрался какие значения норма а какие плохо, насколько понял чем большее значение Noise Floor тем лучьше (большее имеется ввиду что -100, -105 это лучьше чем -99, -97) Каковы оптимальные показатели?

2) Тот же вопрос с Overall Tx CCQ, так и не нашел вразумительного ответа в интернетах, каждый интерпритирует по своему.



Сейчас основная проблема - низкий сигнал, у меня дома 1-2 палочки на 300 метрах от БС, в квартире у стены с окном выходящим прямо на БС на том же уровне. Если подойти к окну то 3 палочки, на балконе 4, дом ЖБ, пользую бук(два). Клиенту рапортуют о невозможности подключиться при низком сигнале 1-2 палочки, иногда на 3х не цепляется. Так же жалобы на большой пинг (до 2000-3000) и потерю пакетов (до 50-40%) Клиенты - зоопарк, ноутбуки, точки, роутеры. База не нагружена никакими сервисами (VPN, DHCP и пр), всем этим занимается сервер на FreeBSD. К серверу все БС подключены оптикой, топология - звезда. Соединены в Cisco 3550.

Кто имеет опыт тонкой настройки, прошу помощи, устал эксперементировать. Задача максимально выжать из оборудования все возможности для стабильного и хорошего сигнала, скорость конекта значение не имеет, т.к. будет передаваться не больше 1 мегабита.

Заранее благодарен.

Вы планируете подключать клиентов с ноутбуками? На 300 метрах еще не плохо, что подключился.

Share this post


Link to post
Share on other sites

Вообще-то должно и на 2 километра подключатся с ноутбука.

Share this post


Link to post
Share on other sites

Вообще-то должно и на 2 километра подключатся с ноутбука.

Заборную траву в выходные саабу завозят :) 2км + жб стены да с ноута =)

Share this post


Link to post
Share on other sites

Deac

Напрашивается суперчэнел и больший разнос частот.
Направшивался, сделал разнос больше, буки и прочие девайся в основе своей работают на стандартных 13ти каналах и как следствие базу не видят в упор.



L-ZiX

Ставлю 50 баксов на то что проект не взлетит, т.е. 7 и более клиентов жить на базе не будут.
Тут вам не казино и голословные высказывания не в почете, сказали - аргументируйте.



Saab95 Антенны эти впарили человеку который заказывал оборудование. Я уже заказал 4 MAXIMUS-D 2400-16-120, RFE хотел заказать, до того как узнал что их делают как и RAS на просторах нашей страны, а почитав обхоры про них вообще ужаснулся. Карточки тоже будем менять, с выбором пока не определились, но склоняемся в сторону Ubiquiti XR2.



Народ а по настройкам скажет кто чтонибудь? Про гавеные антенны и карты я уже догнал, спасибо что подтвердили.



Share this post


Link to post
Share on other sites

MOV00422.MPG

Записал небольшое видео, там видно как ловит и на каком расстоянии и для примера тоkobnyf балконной стенки, в доме в 4 раза толще.

Share this post


Link to post
Share on other sites
Deac
Напрашивается суперчэнел и больший разнос частот.
Направшивался, сделал разнос больше, буки и прочие девайся в основе своей работают на стандартных 13ти каналах и как следствие базу не видят в упор.



L-ZiX

Ставлю 50 баксов на то что проект не взлетит, т.е. 7 и более клиентов жить на базе не будут.
Тут вам не казино и голословные высказывания не в почете, сказали - аргументируйте.



Saab95 Антенны эти впарили человеку который заказывал оборудование. Я уже заказал 4 MAXIMUS-D 2400-16-120, RFE хотел заказать, до того как узнал что их делают как и RAS на просторах нашей страны, а почитав обхоры про них вообще ужаснулся. Карточки тоже будем менять, с выбором пока не определились, но склоняемся в сторону Ubiquiti XR2.



Народ а по настройкам скажет кто чтонибудь? Про гавеные антенны и карты я уже догнал, спасибо что подтвердили.

Вы лутше слушайте что вам говорят и делайте а невыдумывайте очередной велосипед

уже сказали

1 менйте анетни

2 меняйте карти и указали на какие именно

3 избавляйтесь от зоопарка

4 ноут буки к Бс цеплять ето извращение будут на вас юзери плевать всеравно - роутер на юзера и пусть ходит по своей камере и непариться

5 все что вам написали взято не от балди а из опыта у всех он разный но полезный как егурты и кифиры

Share this post


Link to post
Share on other sites
Вы лутше слушайте что вам говорят и делайте а невыдумывайте очередной велосипед

уже сказали

1 менйте анетни

2 меняйте карти и указали на какие именно

3 избавляйтесь от зоопарка

4 ноут буки к Бс цеплять ето извращение будут на вас юзери плевать всеравно - роутер на юзера и пусть ходит по своей камере и непариться

5 все что вам написали взято не от балди а из опыта у всех он разный но полезный как егурты и кифиры

Все ясно. Всегда проще сказать: "Ненадо выдумывать велосипед" потому что не знаете как решить задачу. Задача поставленна не мной и людям которые захотели цеплять все везде и с минимальными затратами для юзеров, грубо говоря им пофиг, можно так или нельзя, нет невыполнимых задач, если не знаете как помочь, то и отвечать попусту нечего. Про антенны и карты я прекрасно знал до создания темы, специально создавая тему про выбор карты, но сейчас необходимо выжать все что можно, чтобы быть перед собой честным что я выполнил все возможное, и заказщик не смог придраться что есть еще запас возможностей.

Share this post


Link to post
Share on other sites

Если вы хотите на самом деле покрыть вайфаем местность для работы с ноутбуками то выкидывайте RB600 и покупайте много много RB411AR и какие-нито антеннабоксы где можно припаять к антенне пигтейл без лишних переходников (как правило в большинстве к самой антенне припаян обточенный SMA и ничто не мешает припаять так же соответствующий пигтейл).

Вешайте их на высоте 3-го этажа или на худой конец на метр ниже крыши зданий.

Подключайте к каждой по витухе свою проводную сеть.

Настраиваете частоты так чтобы они между собой не пересекались.



Только работать будет если к каждой точке подключено не более 5-ти ноутбуков, они своими слабыми сигналами будут заваливать связь, т.к. обратный канал будет в лучшем случае в начальном диапазоне G скоростей с огромным количеством потерь. Если работать в В то еще хуже будет по скоростям. А вот B/G в таком виде лучше не совмещать, все будут постоянно в В висеть.



Только мне интересно зачем внутрь зданий стрелять вайфаем? Разве нет проводной сети? На улице связь обеспечить повсеместно и то сложно, а с улицы в дома - из разряда фантастики.



Если установлена антенна на 18дб секторка, карточка R52n то при прямой видимости можно цеплятся на 2км с ноутбуком. Не верите - соберите такую же схему и проверьте.



Велосипед выдумывали много раз, и даже пытались строить, только ездить на нем было невозможно=)

Share this post


Link to post
Share on other sites
Если установлена антенна на 18дб секторка, карточка R52n то при прямой видимости можно цеплятся на 2км с ноутбуком. Не верите - соберите такую же схему и проверьте.



Велосипед выдумывали много раз, и даже пытались строить, только ездить на нем было невозможно=)

Можно и за 3, только какой смысл? База клиента если и увидит, то это будет есдинственный клиент БС с скоростью близкой к модемной.

Share this post


Link to post
Share on other sites
Если вы хотите на самом деле покрыть вайфаем местность для работы с ноутбуками то выкидывайте RB600 и покупайте много много RB411AR и какие-нито антеннабоксы где можно припаять к антенне пигтейл без лишних переходников (как правило в большинстве к самой антенне припаян обточенный SMA и ничто не мешает припаять так же соответствующий пигтейл).

Вешайте их на высоте 3-го этажа или на худой конец на метр ниже крыши зданий.

Подключайте к каждой по витухе свою проводную сеть.

Настраиваете частоты так чтобы они между собой не пересекались.



Только работать будет если к каждой точке подключено не более 5-ти ноутбуков, они своими слабыми сигналами будут заваливать связь, т.к. обратный канал будет в лучшем случае в начальном диапазоне G скоростей с огромным количеством потерь. Если работать в В то еще хуже будет по скоростям. А вот B/G в таком виде лучше не совмещать, все будут постоянно в В висеть.



Только мне интересно зачем внутрь зданий стрелять вайфаем? Разве нет проводной сети? На улице связь обеспечить повсеместно и то сложно, а с улицы в дома - из разряда фантастики.



Если установлена антенна на 18дб секторка, карточка R52n то при прямой видимости можно цеплятся на 2км с ноутбуком. Не верите - соберите такую же схему и проверьте.



Велосипед выдумывали много раз, и даже пытались строить, только ездить на нем было невозможно=)

Никакие тонкие или толстые настройки wifi задачу TC не решат. Эта задача ( если в сети будет хоть один nomadic ноутбук ) на wifi неразрешима.



Share this post


Link to post
Share on other sites
Вы лутше слушайте что вам говорят и делайте а невыдумывайте очередной велосипед

уже сказали

1 менйте анетни

2 меняйте карти и указали на какие именно

3 избавляйтесь от зоопарка

4 ноут буки к Бс цеплять ето извращение будут на вас юзери плевать всеравно - роутер на юзера и пусть ходит по своей камере и непариться

5 все что вам написали взято не от балди а из опыта у всех он разный но полезный как егурты и кифиры

Все ясно. Всегда проще сказать: "Ненадо выдумывать велосипед" потому что не знаете как решить задачу. Задача поставленна не мной и людям которые захотели цеплять все везде и с минимальными затратами для юзеров, грубо говоря им пофиг, можно так или нельзя, нет невыполнимых задач, если не знаете как помочь, то и отвечать попусту нечего. Про антенны и карты я прекрасно знал до создания темы, специально создавая тему про выбор карты, но сейчас необходимо выжать все что можно, чтобы быть перед собой честным что я выполнил все возможное, и заказщик не смог придраться что есть еще запас возможностей.

Если пофиг то требуйте дополнительних асегнаций ибо того что виделили и предоставили недостаточно. Покрить можно но ето будет стоить денег сравнимих с оптической сетью :)

1 Нужно произвести исселедования територия полностью с зарисовкой хотя би Ekahau Site Survey - без етого пункта строить подобное просто бред

2 Нужна катлета денег желательно две

3 Операясь на данние из пункта 1 вибираем нужное количество БС и антен

4 Завязка етого всего оптикой + Питание + Упс если нужно = Монтаж

5 Уже тонкая настройка и лимит на каждого юзера - при етом всеравно будут те у кого будет Хреново работать и нечего неподелаеш :)

6 Обе катлети денег кончились Конкуренти затянули оптику всем в унитази и холодильники вашы инвестори застрелились :)

Edited by yrida

Share this post


Link to post
Share on other sites

6 Обе катлети денег кончились Конкуренти затянули оптику всем в унитази и холодильники вашы инвестори застрелились :)

В Киеве уже унитазы стали подключать? :))

Share this post


Link to post
Share on other sites
Если пофиг то требуйте дополнительних асегнаций ибо того что виделили и предоставили недостаточно. Покрить можно но ето будет стоить денег сравнимих с оптической сетью :)

1 Нужно произвести исселедования територия полностью с зарисовкой хотя би Ekahau Site Survey - без етого пункта строить подобное просто бред

2 Нужна катлета денег желательно две

3 Операясь на данние из пункта 1 вибираем нужное количество БС и антен

4 Завязка етого всего оптикой + Питание + Упс если нужно = Монтаж

5 Уже тонкая настройка и лимит на каждого юзера - при етом всеравно будут те у кого будет Хреново работать и нечего неподелаеш :)

6 Обе катлети денег кончились Конкуренти затянули оптику всем в унитази и холодильники вашы инвестори застрелились :)

Все базы подключены по оптике. На объектах установленны серверные шкафы антивандальные, на фердаках. Подключены к электричеству согласно ТУ, автоматы, зашита, заземление, грозозащита, упс, в каждом ящике. Создан узел связи в нашем офисе. Топология сети - звезда, оптика конвертируется в изернет по средствам пар медиаконверторов. На каждой точке запас 7 оптических жил. На Домах стоят небольшие мачты с 4мя местами под установку антенн. На каждой БС стоят 4 антенны на 90 градусов. Фидер 6 метров 8D, конекторы распаяны профессионально. Катлета денег присутствует, даже больше.

Share this post


Link to post
Share on other sites
L-ZiX
Ставлю 50 баксов на то что проект не взлетит, т.е. 7 и более клиентов жить на базе не будут.
Тут вам не казино и голословные высказывания не в почете, сказали - аргументируйте.

Не говорите мне что мне делать и я не скажу куда вам идти (с)

Нечего тут аргументировать. Если вы вчера освоили винбокс, это никак не значит что все ваши дальнейшие задумки взлетят.

Когда-то я тоже подобным страдал, года 4 назад. Сейчас же я Вам говорю - не взлетит. Я конечно не последняя инстанция но это моё субъективное ИМХО



Все ясно. Всегда проще сказать: "Ненадо выдумывать велосипед" потому что не знаете как решить задачу.
Как решите - подходите за 50 баксами :)

Share this post


Link to post
Share on other sites

ну и подключайте медью... роутер у абонента ставьте... или извратитесь... пустите в каждый подьезд радиоизлучающий кабель вместо антенн...

Share this post


Link to post
Share on other sites
Как решите - подходите за 50 баксами :)
Пустой звук как и все вами ранее сказанное.
Сейчас же я Вам говорю - не взлетит.
Вам знакомо выражение: "Я - последняя буква в алфавите" ?

Share this post


Link to post
Share on other sites

про я... небыло.... присоединяюсь... в вашей схеме ноуты вы внутри помещения неполучите... без установки доп оборудования у абонента необойдетесь... даже если ноут у абонента прицепится то шаг вправо шаг влево - сбой связи... и с такой стабильностью невидать вам абонентов.

Edited by supp

Share this post


Link to post
Share on other sites

Если оптика есть на каждом доме то милое дело поставить управляеммые коммутаторы и развести по квартире витухой и в ней уже поставить дир-300=)



Еще скажу по секрету что сдать базовую станцию на крыше дома очень сложно - нужно согласие жильцев, которое получить нереально в связи с наличием в каждом доме огромного количества бабушек у которых от оптики-то волосы выпадают, а от вайфая они начнут просто разваливатся на ходу=)

Так же любой жилец дома может написать на вас заяву в роскомнадзор и они приедут с проверкой.



По упращенке вы их на крышах даже пятиэтажек не сдадите, т.к. высота более 10 метров (помните я писал что вешать надо на уровне 3-го этажа=) так что затея еще более не выгодная.



Так же вы не сможете просто так без договоров пускать в сеть людей - на вас могут "наехать" из ФСБ или отдела К, т.к. невозможно идентифицировать пользователей.



Ну а то что аппаратура будет установлена на вышках над крышами домов - самая большая ошибка, даже антенны MTI будут бить друг друга в зад, что уж говорить про более дешевые "поделки", как раз надо бы мачты убрать и размещать на крышах антенны так, чтобы загородить их друг от друга естественными преградами.

Share this post


Link to post
Share on other sites
Если оптика есть на каждом доме то милое дело поставить управляеммые коммутаторы и развести по квартире витухой и в ней уже поставить дир-300=)



Еще скажу по секрету что сдать базовую станцию на крыше дома очень сложно - нужно согласие жильцев, которое получить нереально в связи с наличием в каждом доме огромного количества бабушек у которых от оптики-то волосы выпадают, а от вайфая они начнут просто разваливатся на ходу=)

Так же любой жилец дома может написать на вас заяву в роскомнадзор и они приедут с проверкой.



По упращенке вы их на крышах даже пятиэтажек не сдадите, т.к. высота более 10 метров (помните я писал что вешать надо на уровне 3-го этажа=) так что затея еще более не выгодная.



Так же вы не сможете просто так без договоров пускать в сеть людей - на вас могут "наехать" из ФСБ или отдела К, т.к. невозможно идентифицировать пользователей.



Ну а то что аппаратура будет установлена на вышках над крышами домов - самая большая ошибка, даже антенны MTI будут бить друг друга в зад, что уж говорить про более дешевые "поделки", как раз надо бы мачты убрать и размещать на крышах антенны так, чтобы загородить их друг от друга естественными преградами.

Все описанное вами уже пройденный этап, уже решили все вопросы и роскомнадзхором, и с гкрч и с жильцами и с домами и с пролегающей оптикой и с фсб и с договорами, я не для этого создал тему народ ) в шапке конкретно описана задача, помо8гите решить насколько это возможно, более ничего ненадо. .

Share this post


Link to post
Share on other sites
Если пофиг то требуйте дополнительних асегнаций ибо того что виделили и предоставили недостаточно. Покрить можно но ето будет стоить денег сравнимих с оптической сетью :)

1 Нужно произвести исселедования територия полностью с зарисовкой хотя би Ekahau Site Survey - без етого пункта строить подобное просто бред

2 Нужна катлета денег желательно две

3 Операясь на данние из пункта 1 вибираем нужное количество БС и антен

4 Завязка етого всего оптикой + Питание + Упс если нужно = Монтаж

5 Уже тонкая настройка и лимит на каждого юзера - при етом всеравно будут те у кого будет Хреново работать и нечего неподелаеш :)

6 Обе катлети денег кончились Конкуренти затянули оптику всем в унитази и холодильники вашы инвестори застрелились :)

Все базы подключены по оптике. На объектах установленны серверные шкафы антивандальные, на фердаках. Подключены к электричеству согласно ТУ, автоматы, зашита, заземление, грозозащита, упс, в каждом ящике. Создан узел связи в нашем офисе. Топология сети - звезда, оптика конвертируется в изернет по средствам пар медиаконверторов. На каждой точке запас 7 оптических жил. На Домах стоят небольшие мачты с 4мя местами под установку антенн. На каждой БС стоят 4 антенны на 90 градусов. Фидер 6 метров 8D, конекторы распаяны профессионально. Катлета денег присутствует, даже больше.

Ви невыполнили главное пункт 1 :)



6 Обе катлети денег кончились Конкуренти затянули оптику всем в унитази и холодильники вашы инвестори застрелились :)
В Киеве уже унитазы стали подключать? :))

Пихают уже куда непопади аж присесть страшно :)

Share this post


Link to post
Share on other sites

Create an account or sign in to comment

You need to be a member in order to leave a comment

Create an account

Sign up for a new account in our community. It's easy!

Register a new account

Sign in

Already have an account? Sign in here.

Sign In Now
Sign in to follow this
