OSPF конфигурация на примере кольца.

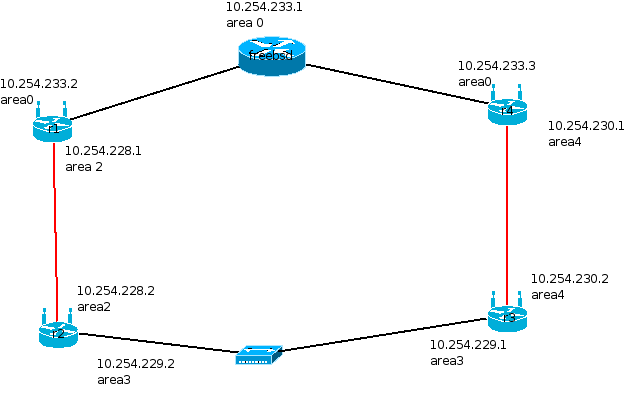

есть конфигурация, роутры в кольце, хотим оттестировать как все будет перекладываться в обе стороны.


конфигурация freebsd

Current configuration:

!

hostname zebra

log file /tmp/ospfd.log

log syslog

!

debug zebra events

debug ospf event

debug ospf packet all detail

!

password 123

enable password 123

!

interface fwe0

ipv6 nd suppress-ra

!

interface fwip0

ipv6 nd suppress-ra

!

interface lo0

!

interface re0

ipv6 nd suppress-ra

!

interface re0.951

ip ospf cost 10

ipv6 nd suppress-ra

!

interface sk0

ip ospf cost 10

ip ospf priority 255

ipv6 nd suppress-ra

!

router ospf

ospf router-id 10.254.233.1

redistribute kernel metric 10 metric-type 1 route-map ospf-out

redistribute connected metric 10 metric-type 1 route-map ospf-out

redistribute static metric 10 metric-type 1 route-map ospf-out

network 10.254.233.0/24 area 0.0.0.0

default-information originate metric 5 metric-type 1

!

ip prefix-list filter_list seq 5 permit 10.254.0.0/16 ge 32

ip prefix-list filter_list seq 10 deny any

!

route-map ospf-out permit 5

match ip address prefix-list filter_list

!

ip forwarding

!

line vty

exec-timeout 0 0

!

end

конфигурация r1



Current configuration:

!

log file /tmp/ospfd.log

!

password zebra

enable password zebra

!

interface ath0

!

interface eth0

ip ospf priority 200

!

interface eth0_real

!

interface eth1_real

!

interface gre0

!

interface lo

!

interface wifi0

!

router ospf

ospf router-id 10.254.233.2

ospf abr-type shortcut

redistribute kernel metric 20 metric-type 1 route-map ospf-out

redistribute connected metric 20 metric-type 1 route-map ospf-out

redistribute static metric 20 metric-type 1 route-map ospf-out

network 10.254.228.0/24 area 0.0.0.2

network 10.254.233.0/24 area 0.0.0.0

area 0.0.0.3 virtual-link 10.254.228.2

default-information originate always

!

access-list vty-list deny any

!

ip prefix-list filter_list seq 5 permit 10.254.0.0/16 le 32

ip prefix-list filter_list seq 10 deny any

!

route-map ospf-out permit 5

match ip address prefix-list filter_list

!

ip forwarding

ipv6 forwarding

!

line vty

access-class vty-list

exec-timeout 0 0

!

end

конфигурация r2
Current configuration:

!

log file /tmp/ospfd.log

!

password zebra

enable password zebra

!

interface ath0

!

interface eth0

!

interface eth0_real

!

interface eth1_real

!

interface gre0

!

interface lo

!

interface wifi0

!

router ospf

ospf router-id 10.254.228.2

ospf abr-type standard

redistribute kernel metric 20 metric-type 1 route-map ospf-out

redistribute connected metric 20 metric-type 1 route-map ospf-out

redistribute static metric 20 metric-type 1 route-map ospf-out

network 10.254.228.0/24 area 0.0.0.2

network 10.254.229.0/24 area 0.0.0.3

area 0.0.0.2 virtual-link 10.254.233.2

!

access-list vty-list deny any

!

ip prefix-list filter_list seq 5 permit 10.254.0.0/16 le 32

ip prefix-list filter_list seq 10 deny any

!

route-map ospf-out permit 5

match ip address prefix-list filter_list

!

ip forwarding

ipv6 forwarding

!

line vty

access-class vty-list

exec-timeout 0 0

!

end



конфигурация r3

Current configuration:

!

log file /tmp/ospfd.log

!

password zebra

enable password zebra

!

interface ath0

!

interface eth0

!

interface eth0_real

!

interface eth1_real

!

interface gre0

!

interface lo

!

interface wifi0

!

router ospf

ospf router-id 10.254.233.3

ospf abr-type standard

redistribute kernel metric 20 metric-type 1 route-map ospf-out

redistribute connected metric 20 metric-type 1 route-map ospf-out

redistribute static metric 20 metric-type 1 route-map ospf-out

network 10.254.230.0/24 area 0.0.0.4

network 10.254.233.0/24 area 0.0.0.0

area 0.0.0.4 virtual-link 10.254.230.2

default-information originate metric 10 metric-type 1

!

access-list vty-list deny any

!

ip prefix-list filter_list seq 5 permit 10.254.0.0/16 le 32

ip prefix-list filter_list seq 10 deny any

!

route-map ospf-out permit 5

match ip address prefix-list filter_list

!

ip forwarding

ipv6 forwarding

!

line vty

access-class vty-list

exec-timeout 0 0

!

end

конфигурация r4

Current configuration:

!

log file /tmp/ospfd.log

!

password zebra

enable password zebra

!

interface ath0

!

interface eth0

!

interface eth0_real

!

interface eth1_real

!

interface gre0

!

interface lo

!

interface wifi0

!

router ospf

ospf router-id 10.254.230.2

ospf abr-type standard

redistribute kernel metric 20 metric-type 1 route-map ospf-out

redistribute connected metric 20 metric-type 1 route-map ospf-out

redistribute static metric 20 metric-type 1 route-map ospf-out

network 10.254.229.0/24 area 0.0.0.3

network 10.254.230.0/24 area 0.0.0.4

area 0.0.0.4 virtual-link 10.254.233.3

default-information originate metric 10 metric-type 1

!

access-list vty-list deny any

!

ip prefix-list filter_list seq 5 permit 10.254.0.0/16 le 32

ip prefix-list filter_list seq 10 deny any

!

route-map ospf-out permit 5

match ip address prefix-list filter_list

!

ip forwarding

ipv6 forwarding

!

line vty

access-class vty-list

exec-timeout 0 0

!

end





Изначальная проблема на r2 и r3 не приходят дефолтные маршруты, сделали виртуальные линки между r1 <-> r2 и r4 <-> r3, все равно не приходят...


Edited by antaeus

Share this post


Link to post
Share on other sites

Используйте только area 0, и все будет хорошо. Дополнительные area здесь совершенно не нужны.



Share this post


Link to post
Share on other sites
есть конфигурация, роутры в кольце, хотим оттестировать как все будет перекладываться в обе стороны.


"каждая ареа должна быть присоединена к 0". Правило №1 оспф-дизайна.

На 10 рутеров биться по ариям нет никакого смысла вообще, пишите все в 0 и не парьтесь, +1 к Визиру

Share this post


Link to post
Share on other sites

Вогнать все роутеры в один L2-сегмент, а для кольца - STP. И нечего городы городить ;).

Share this post


Link to post
Share on other sites

да, по идее правильно все в одну арея, или как минимум чтобы все были смежными с area0

нопросто хотелось бы попробовть так (это стенд, а не рабочая сеть) использовал виртуальные линки, но они не работали (

не правильно видимо использовал ).



тем не менее спасибо за ответы.

Edited by antaeus

Share this post


Link to post
Share on other sites

Если попробовать - то Core 2 Quad, VirtualBox и дистрибутив Mikrotik Вам в руки :). Я когда-то BGP на подобной топологии проверял, когда изучал. Просто на Mikrotik проще всего поднять.

Можно ещё gns3/dynagen. А можно и то, и то вместе ;-).

Share this post


Link to post
Share on other sites
Если попробовать - то Core 2 Quad, VirtualBox и дистрибутив Mikrotik Вам в руки :). Я когда-то BGP на подобной топологии проверял, когда изучал. Просто на Mikrotik проще всего поднять.

Можно ещё gns3/dynagen. А можно и то, и то вместе ;-).

для экспериментов с cisco использую Packet Tracer (он есть как в .exe, так и в .deb), gns3 - тяжел, раб станция не очень мощная.

а на существующем стенде rocket m5 и freedsb.



OSPF на самом деле на много сложнее, чем кажется на первый взгляд. поэтому продолжаю изучать =)

Share this post


Link to post
Share on other sites
Если попробовать - то Core 2 Quad, VirtualBox и дистрибутив Mikrotik Вам в руки :). Я когда-то BGP на подобной топологии проверял, когда изучал. Просто на Mikrotik проще всего поднять.

Можно ещё gns3/dynagen. А можно и то, и то вместе ;-).

для экспериментов с cisco использую Packet Tracer (он есть как в .exe, так и в .deb), gns3 - тяжел, раб станция не очень мощная.

а на существующем стенде rocket m5 и freedsb.

Насколько я помню, Packet Tracer - симулятор (т.е. реально пакетики не коммутируются), а dynagen - эмулятор (эмулируется железо, на котором запускается IOS). Потому и разница в весе.

Share this post


Link to post
Share on other sites

ну да, но разница не критична, в моем случае. на своем ПК я не смогу запустить в dynagen 5 копий IOS.

Share this post


Link to post
Share on other sites
ну да, но разница не критична, в моем случае. на своем ПК я не смогу запустить в dynagen 5 копий IOS.

Разница критична. В packet tracer очень много багов, я когда сдавал лабы на нём, обплевался весь.



Share this post


Link to post
Share on other sites

В случае если у вас STP еще на кольце есть, то не забудьте поменять dead-interval. По умолчанию он составляет 60 секунд, что в случае перестройки STP может приводить еще и к перестройке OSPF.

Share this post


Link to post
Share on other sites

Вогнать все роутеры в один L2-сегмент, а для кольца - STP. И нечего городы городить ;).

Предлагаемое решение (использовать STP) сводит на нет все преимущества сети на протоколе OSPF, а именно, скорость пересчета маршрутов в случае изменений в топологии сети. STP работает очень медленно, в худшем случае порт поднимается 50 секунд, в лучшем случае - около 30 секунд, которые нужны для прохождения промежуточных состояний Listening и Learning (см. 802.1D). OSPF же способен при правильной структуризации сети обеспечивать переключение трафика на альтернативные маршруты за время порядка 800 мс в худшем случае, чего не может даже RSTP - относительно быстрый протокол построения активных путей коммутации.
