Принципиальная схема раздачи интернета Ваши замечания и предложения

Для раздачи интернета по WiFi предлагается вот такая схема.

При этом, конечному клиенту нужно дать 2 мегабита интернета и 5 мегабит на скачку с локального FTP сервера.

1.Интернет раздаётся и режится отдельным сервером.

2.Весь траффик должен подаваться по магистральному беспроводному каналу (2-2,5 км) держущимся на RB411AH+R52Hn+сегментно-параболическая, прямофокусная 19dBi 2,4ГГц с обоих концов, на вышку, которая в свою очередь посредством RB411AH+R52Hn+Секторная 17 dBi - раздает весь траффик клиентам.

3.У клиентов стоят RB411R+Антенный корпус 14dBi 2.4ГГц.

4.Везде включён Nstreem.

5.Расстояние до клиентов 0,5-5 км.

6.На сектор планируется до 25 человек. На базу 3 сектора.







Теперь вопрос:

1. Теоретически планируется зажать на клиентах скорость на 6 мегабит и фильтровать (средством маркировки пакетов) и резать на клиентском RB411R торренты (правильно ли это, потянут ли клиентские борды ?)

2. Каким способом связать мост (WDS или чемто другим) ?

3. Ваши замечания и предложения (может нужно другое железо, антенны, чтото нужно добавить).

4. Будет ли всё это нормально работать ?

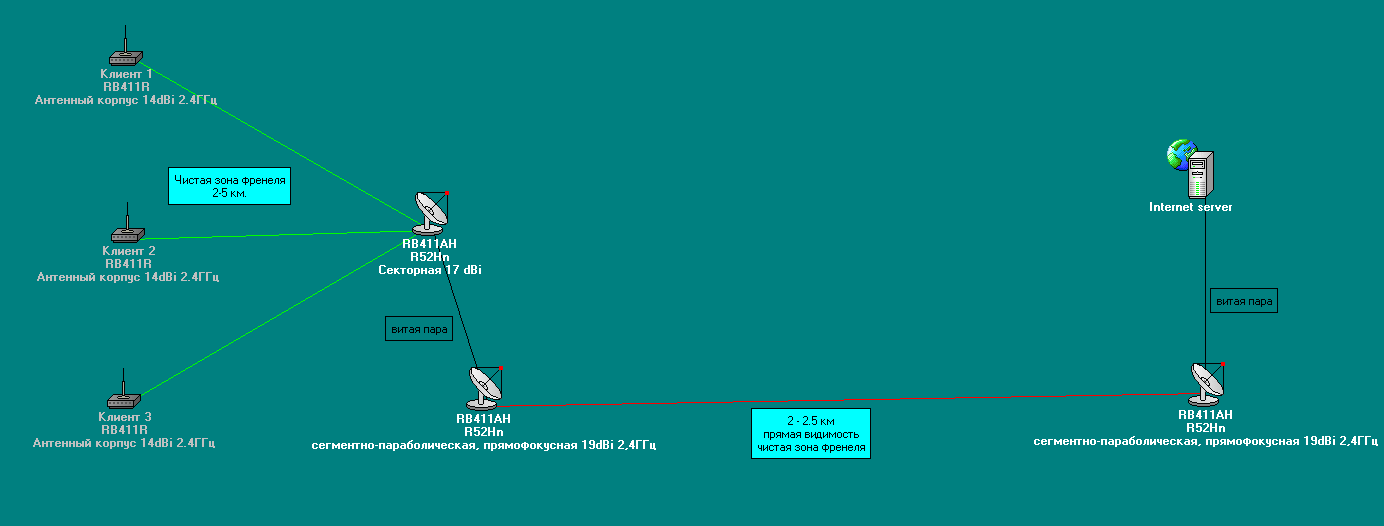

Схема прилагается.


Edited by virtus

Share this post


Link to post
Share on other sites

Резать надо не торренты, а количество pps по такому правилу 1 мегабит = 120pps, все что больше отправлять в reject.

Share this post


Link to post
Share on other sites

r52hn на обычный r52n, прямофокусы не нужны однополяризационные, нужны дуал, да и на такое расстояние самое оно будет дуал бокс http://asp24.com.ua/antenna/antenny-57-ggc/dual-box-18-5ghz/ , магистраль на 5 гц делай и пихай туда со стороны сервера 411аш, а на стороне базы уже 433аш , карту на раздачу возьми обычную р52...мост делай через мплс....на секторных антенках не секономь...всё остальное норм..

Share this post


Link to post
Share on other sites

Ага, бери антенны MTI CS3 всего около 800 баксов за 120 градусный сектор. Но зато как написано - так и работает.

Share this post


Link to post
Share on other sites

Ага, бери антенны MTI CS3 всего около 800 баксов за 120 градусный сектор. Но зато как написано - так и работает.

если это чтобы чисто поржать то выберите другой форум...

Share this post


Link to post
Share on other sites

А я и не прикалываюсь, а делюсь советом.

Обычные секторные антенны, дешевые, годяться только для того чтобы вешать их на стены зданий.

Если вы хотите повесить их на свободное пространство (допустим на вышку) то кроме проблем себе и окружающим не получите, т.к. "фонят" они во все стороны.

Share this post


Link to post
Share on other sites
пихай туда со стороны сервера 411аш, а на стороне базы уже 433аш , карту на раздачу возьми обычную р52

Почему именно со стороны сервера 411аш, а на стороне базы уже 433аш ? (может тогда лучше MIMO поставить, или я чтото путаю ?) Просто я не доганяю как будет работать 411AH с 433AH (как будут работать две карты с одной стороны, с одной картой с другой стороны)?. Хватит ли мощности R52 для таких целей (5 км всётаки, а может и больше будет)?

Edited by virtus

Share this post


Link to post
Share on other sites
Для раздачи интернета по WiFi предлагается вот такая схема.





При этом, конечному клиенту нужно дать 2 мегабита интернета и 5 мегабит на скачку с локального FTP сервера.

1.Интернет раздаётся и режится отдельным сервером.

2.Весь траффик должен подаваться по магистральному беспроводному каналу (2-2,5 км) держущимся на RB411AH+R52Hn+сегментно-параболическая, прямофокусная 19dBi 2,4ГГц с обоих концов, на вышку, которая в свою очередь посредством RB411AH+R52Hn+Секторная 17 dBi - раздает весь траффик клиентам.

3.У клиентов стоят RB411R+Антенный корпус 14dBi 2.4ГГц.

4.Везде включён Nstreem.

5.Расстояние до клиентов 0,5-5 км.

6.На сектор планируется до 25 человек. На базу 3 сектора.

Про БГЗМ слышали что нибудь?

Share this post


Link to post
Share on other sites

Про БГЗМ слышали что нибудь?

И что по вашему в этой схеме не будет работать ???

Share this post


Link to post
Share on other sites
Про БГЗМ слышали что нибудь?
И что по вашему в этой схеме не будет работать ???



Либо до 5 км, либо до 25 пользователей, либо до 5 мбит.



Вместе даже два пункта нельзя сочетать.

Share this post


Link to post
Share on other sites
Либо до 5 км, либо до 25 пользователей, либо до 5 мбит.



Вместе даже два пункта нельзя сочетать

Тогда привидете Ваш пример как оно должно работать (на какую дальность и скорость можно расчитывать при 25 пользователях).

Share this post


Link to post
Share on other sites
Либо до 5 км, либо до 25 пользователей, либо до 5 мбит.



Вместе даже два пункта нельзя сочетать

Тогда привидете Ваш пример как оно должно работать (на какую дальность и скорость можно расчитывать при 25 пользователях).

Да... , точно) ишь.
Edited by pred_pri

Share this post


Link to post
Share on other sites
Либо до 5 км, либо до 25 пользователей, либо до 5 мбит.



Вместе даже два пункта нельзя сочетать

Тогда привидете Ваш пример как оно должно работать (на какую дальность и скорость можно расчитывать при 25 пользователях).



При 25 АКТИВНЫХ пользователях лучше вообще не думать о wi-fi.



Если ограничить количество до 10-15, то можно что то придумывать.



Еще нужно понимать что 2-3 абона с плохой энергетикой на низкой модуляции исходящим торрент трафиком легко кладут всю базу.



Опять же мы ничего не знаем какие у вас будут пользователи и сколько они будут потреблять, без этого можно лиьо гадать либо делать обобщающие предположения.

Share this post


Link to post
Share on other sites
Либо до 5 км, либо до 25 пользователей, либо до 5 мбит.



Вместе даже два пункта нельзя сочетать

Тогда привидете Ваш пример как оно должно работать (на какую дальность и скорость можно расчитывать при 25 пользователях).



При 25 АКТИВНЫХ пользователях лучше вообще не думать о wi-fi.



Если ограничить количество до 10-15, то можно что то придумывать.



Еще нужно понимать что 2-3 абона с плохой энергетикой на низкой модуляции исходящим торрент трафиком легко кладут всю базу.



Опять же мы ничего не знаем какие у вас будут пользователи и сколько они будут потреблять, без этого можно лиьо гадать либо делать обобщающие предположения.

Торрентами можно и с хорошей энергетикой положить. ;)

Share this post


Link to post
Share on other sites
Либо до 5 км, либо до 25 пользователей, либо до 5 мбит.



Вместе даже два пункта нельзя сочетать

Тогда привидете Ваш пример как оно должно работать (на какую дальность и скорость можно расчитывать при 25 пользователях).



При 25 АКТИВНЫХ пользователях лучше вообще не думать о wi-fi.



Если ограничить количество до 10-15, то можно что то придумывать.



Еще нужно понимать что 2-3 абона с плохой энергетикой на низкой модуляции исходящим торрент трафиком легко кладут всю базу.



Опять же мы ничего не знаем какие у вас будут пользователи и сколько они будут потреблять, без этого можно лиьо гадать либо делать обобщающие предположения.

Торрентами можно и с хорошей энергетикой положить. ;)

Share this post


Link to post
Share on other sites
При 25 АКТИВНЫХ пользователях лучше вообще не думать о wi-fi
Я чтото сомневаюсь, что все 25 сразу будут активными и начнут загружать канал в полную силу.
Торрентами можно и с хорошей энергетикой положить. ;)
А если будем делать как написано ?
Резать надо не торренты, а количество pps по такому правилу 1 мегабит = 120pps, все что больше отправлять в reject.
Edited by virtus

Share this post


Link to post
Share on other sites

Если будете делать как написано никаких проблем с торрентами не будет.

Иначе с 1 мегабитом могут и 300-400 ппс в каждую сторону отправить.



Будут жаловаться скажите что не правильно настраиваете свое ПО, ведь спидтест показывает верные значения.

Share this post


Link to post
Share on other sites

А теперь ещё один вопрос:

Клиенты должны подключаться к интернету по PPPoE, будет ли работать правило указанное Saab95 выше, тоесть весь канал бриджуется от клиента до сервера (как я понял, всё обрезается на стороне клиента, но будет ли работать это на PPPoE?)

Edited by virtus

Share this post


Link to post
Share on other sites
А теперь ещё один вопрос:

Клиенты должны подключаться к интернету по PPPoE, будет ли работать правило указанное Saab95 выше, тоесть весь канал бриджуется от клиента до сервера (как я понял, всё обрезается на стороне клиента, но будет ли работать это на PPPoE?)

Будет. Отфильтровать все кроме РРРоЕ надо на базе.

Share this post


Link to post
Share on other sites

Технология подключения не важна. Все режеться на сервере применительно к конкретным IP адресам клиентов (или диапазонам адресов).

Share this post


Link to post
Share on other sites

Я думаю было-бы технологичнее резать всё на клиенте, дабы не забивать канал лишними запросами.

Share this post


Link to post
Share on other sites

Я думаю было-бы технологичнее резать всё на клиенте, дабы не забивать канал лишними запросами.

Фильтруя на базе канал не забьете.

Share this post


Link to post
Share on other sites

резать надо на базе, потому что там можно оперативно добавить или изменить правила, а клиенты могут свою аппаратуру выключать и надо будет потратить много времени чтобы добавить что-то новое в клиентские устройства.

Share this post


Link to post
Share on other sites
